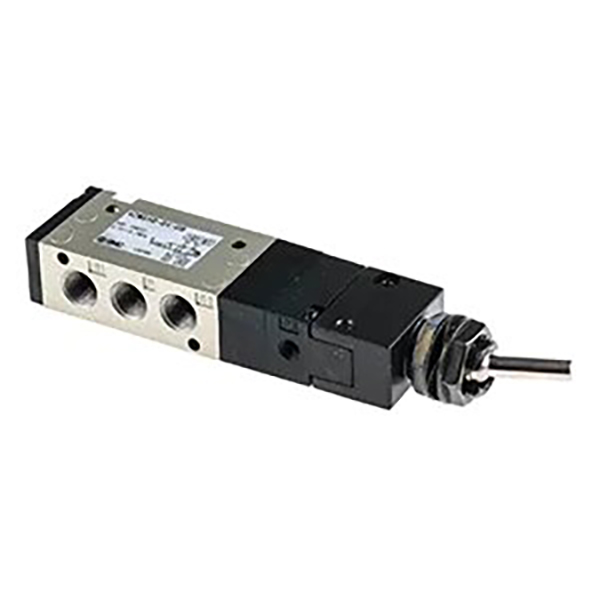

5/2-ходовой механический клапан серии VZM500 (VZM5)
5/2-ходовой механический клапан SOLH VZM500 разработан с использованием надежной технологии эластичного уплотнения и производится серийно на собственном складе. Этот пневматический регулирующий клапан среднего расхода, совместимый с SMC, поддерживает множество приводных головок для срабатывания по пределу, ручного толчкового режима и защитной блокировки. Обладая производительностью потока Cv 0,6 и высокой частотой 300 циклов в минуту, он поддерживает установку на ножках и на коллекторе. Безмасляный и герметичный, он служит стандартным компонентом для синхронизации двух цилиндров, переключения цепей и механического предельного контроля на автоматизированных производственных линиях.
5/2-ходовой механический клапан серии VZM500 (VZM5) | Пневматический регулирующий клапан с эластичным уплотнением среднего расхода
Бренд: SOLH от Richge Technology | SMC-совместимый 5-портовый пневматический клапан с механическим приводом
1. Обзор продукта
Серия SOLH VZM5 (VZM500) представляет собой5/2-ходовой механический регулирующий клапан среднего размера полностью совместим со стандартом SMC. Благодаря высоконадежной эластичной резиновой конструкции уплотнения он отличается стабильным уплотнением, быстрым откликом и отличными характеристиками потока среды со значением Cv до 0,6. Оснащенный стандартным портом Rc1/8 и дополнительными приводными головками, он поддерживает срабатывание по механическому ограничителю, ручное управление толчком и блокировку цепи безопасности. Благодаря гибкому креплению на лапах и интегрированной установке с коллектором, высокой частотной стойкости и широкой адаптируемости к давлению, он служит стандартной основной моделью для синхронизации двух цилиндров, переключения пневматических цепей и механического контроля пределов в автоматизированных производственных линиях.
Стабильное уплотнение, быстрый отклик, длительный срок службы для обычных условий работы.
Применимая жидкость
Воздух, Инертный газ
Чистая и безопасная для окружающей среды работа без смазки
Диапазон рабочего давления
0.15~0,7 МПа
Тип внешнего пилота: 0~0,7 МПа
Температура окружающей среды и жидкости
-5~+60 ℃
Избегайте замерзания и высокотемпературной деформации.
Размер порта
Стандартный Рк1/8
Дополнительная резьба NPT1/8, G1/8
Производительность потока
Эффективная площадь: 10,9 мм², Cv=0,6
Средний расход для контуров с двумя цилиндрами и несколькими приводами
Масса
Прибл. 130г
Легкая конструкция, низкая установочная нагрузка
Макс. Рабочая частота
300 импульсов в минуту (5 Гц)
Стабильная работа при высокочастотном срабатывании
Режим выхлопа
Произвольный порт EXH
Адаптация к плотной проводке и требованиям по снижению шума
3. Определение порта и режим цепи
3.1 Стандартный 5/2-позиционный режим (двойное управление/механическое управление)
1(P) = Порт подачи воздуха, 2(A) = Положительный выходной порт, 3(B) = Обратный выходной порт, 4(EXH) = Выпускной порт, 5(EXH) = Выпускной порт. Осуществляет двунаправленное переключение и быстрый выпуск пневматических приводов.
3.2 Дополнительный 5/3-сторонний режим (среднее положение)
Дополнительный средний закрытый тип и средний тип сброса давления, точно адаптирующийся к требованиям пневматического позиционирования, поддержания давления и точного управления ходом.
3.3 Спецификация пилотного порта
Пилотный порт EXH имеет резьбу M5×0,8. Версия с внешним пилотом поддерживает независимое управление источником воздуха, подходящее для централизованного пневматического управления и сценариев согласования контура с большим расходом.

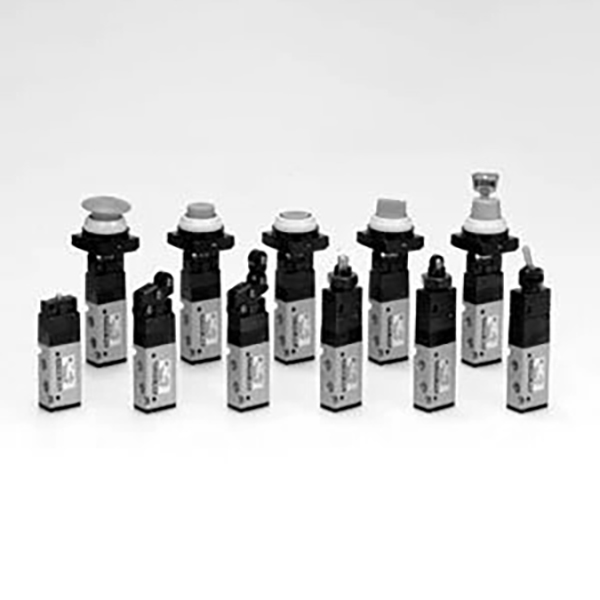

4. Варианты головок привода полной серии
Тип привода
Суффикс модели
Применимые сценарии
Роликовый рычаг
01 (базовый), 02 (однонаправленный)
Спусковой механизм ограничения хода, механическое позиционирование с защитой от отскока, схемы автоматического сброса хода
Плунжер/толкатель
05 (прямой), 06 (роликовый плунжер)
Механический спуск верхнего стержня, индивидуальный контакт механизма и контроль позиционирования
•Необязательный суффикс: -L=с ножным кронштейном; -3=5/3-ходовой тип; P = тип внешнего пилота
5.2 Популярные стандартные модели
•ВЗМ550-01-01: 5/2-ходовой, базовый роликовый рычаг, порт Rc1/8, предпочтителен для общих сценариев механических ограничений.
•ВЗМ550-01-30: 5/2-полосный, кнопочный, порт Rc1/8, подходит для ручного управления оборудованием и отладки
•ВЗМ550-01-37: 5/2-ходовой, двухтактный тип, порт Rc1/8, для ручной блокировки и управления защитой от неправильного управления.
•ВЗМ550-01-02: 5/2-позиционный, однонаправленный роликовый рычаг, порт Rc1/8, профессиональный ограничитель отскока.
6. Основные преимущества продукта
6.1 Стандартный средний большой расход
Оснащен универсальным портом Rc1/8 и коэффициентом расхода Cv=0,6, идеально подходящим для пневматических контуров среднего расхода, обеспечивая стабильное синхронное действие двух цилиндров и надежное соединение нескольких приводов.
6.2 Высокостабильное эластичное уплотнение
Имеет встроенную эластичную уплотнительную структуру с резиновым сердечником клапана, обеспечивающую нулевую утечку, стабильное удержание давления и быструю скорость срабатывания. Он обеспечивает длительный срок службы и сверхнизкие затраты на техническое обслуживание в обычных промышленных условиях работы.
6.3 Триггерные режимы полного покрытия
Полные варианты приводов, включая роликовые, плунжерные, тумблерные, кнопочные и двухтактные типы, полностью охватывают механические ограничения, автоматический запуск, ручную отладку и сценарии применения защитной блокировки.
6.4 Разнообразная гибкая установка
Поддерживает независимую установку кронштейна для ног и установку интегрированного кластера с коллектором. Для выхлопа можно использовать произвольные порты EXH, что позволяет адаптировать их к плотной компоновке панелей и ограниченному пространству для установки.
6.5 Высокочастотная промышленная долговечность
Поддерживает высокочастотную циклическую работу со скоростью до 300 циклов в минуту, обладает превосходной устойчивостью к ударам и вибрации. Он стабильно адаптируется к длительной непрерывной эксплуатации тяжелого промышленного оборудования.
6.6 Расширяемая конструкция внешнего пилота
Дополнительный режим внешнего пилотного управления обеспечивает дистанционное и централизованное управление источником воздуха, отвечая требованиям главных контуров с большим расходом и автоматизированных интегрированных пневматических систем.
7. Типичные сценарии применения
•Двухцилиндровое синхронное управление: Обеспечить синхронное совместное действие двойных цилиндров в автоматизированном оборудовании для улучшения стабильности работы.
•Пневматическое переключение цепей: Переключение зажима/разжима зажимных приспособлений и приспособлений, переключение станций и управление направлением пневматического контура.
•Срабатывание механического предела: Срабатывание сигнала хода на месте и механическая защита от блокировки с помощью приводов с роликовыми рычагами.
•Ручное управление операциями: Отладка оборудования, ручной запуск/остановка и ручное управление с панели с помощью кнопок и двухтактных типов.
•Схема защиты безопасности: Сброс аварийной остановки и защита от блокировки защитной двери с помощью запираемых и грибовидных приводов.
•Общая автоматизация промышленности: Высокочастотное управление положением и соединение нескольких приводов для упаковочного, полиграфического и электронного производственного оборудования.
8. Сравнение выбора модели серии VM
Ряд
Позиционирование
Тип порта
Размер порта
Значение резюме
Диапазон давления
Основные функции
ВМ1 (ВМ100)
Ультракомпактный микро
2/3-ходовой
M5/Рк1/8
0.11
Вакуум~1,0 МПа
Миниатюрный и компактный
ВМ2 (ВМ200)
Стандартный средний расход
2/3-ходовой
Рк1/4
0.87
0~1,0 МПа
Супер большой поток
ВМ4 (ВМ400)
Устойчивая к вакууму среда
3-сторонний
Рк1/8
0.38
Вакуум~1,0 МПа
Адаптивность к вакуумной среде
ВЗМ5 (ВЗМ500)
5/2-ходовой средний большой расход
5/2-полосный (основной)
Рк1/8
0.6
0.15~0,7 МПа
Специальный двухцилиндровый двигатель с переключением контура
Краткое изложение одним предложением
5/2-ходовой механический клапан серии SOLH VZM500 (VZM5) объединяетСтандартный порт Rc1/8, средний расход Cv0.6, многофункциональные приводы полной серии и гибкие режимы установки, являющийся стандартным основным компонентом автоматизированного двухцилиндрового синхронного управления и систем переключения пневматических цепей.
