Бренд: SOLH от Richge Technology

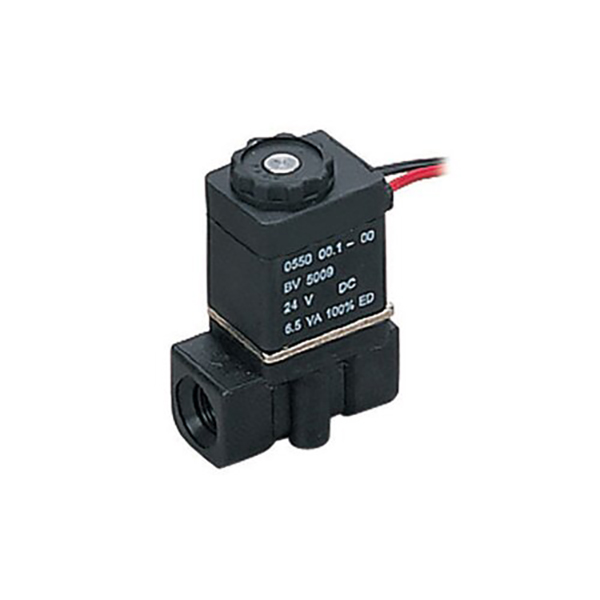

Серия SOLH 2P представляет собой2/2-ходовой нормально закрытый мини-жидкостный электромагнитный клапан прямого действия изготовлен из высокопрочного инженерного пластика. Он поддерживаетзапуск при нулевом перепаде давления (рабочее 0 МПа) и предназначен для двухпозиционного регулирования сжатого воздуха, воды и жидкого масла. Широко применяемый в автоматизированных водяных, пневматических контурах и вакуумных контурах, он отличается компактными размерами, быстрым откликом и отличной совместимостью со средами, выступая в качестве экономичного и надежного миниатюрного решения для управления жидкостью.
1.1 Основной принцип работы
• Нормально закрытое (NC) состояние при выключенном питании: Пружина сжимает сердечник клапана, полностью блокируя канал потока, перекрывая весь поток среды.
• Состояние открытия при включении питания: Электромагнитная сила поднимает сердечник клапана вверх, открывая канал потока и обеспечивая циркуляцию среды.
• Автоматический сброс: Пружина мгновенно сбрасывает и закрывает клапан при отключении питания, обеспечивая безопасную и стабильную работу клапана.
1. Полная логика кодирования: 2P025 — Резьбовой порт — Суффикс проводки — Напряжение
|
Сегмент кода |
Подробное определение |
|
2П |
Серия 2/2-ходовых электромагнитных клапанов прямого действия для жидкости (пластмассовый корпус) |
|
025 |
Спецификация с фиксированным отверстием: φ2,5 мм, значение CV = 0,23 (единая универсальная спецификация для всей серии) |
|
06 / 08 |
Порт с прямой резьбой G-типа: 06 = G1/8; 08=G1/4 |
|
Суффикс проводки |
Пусто = стандартная розетка DIN; W = розетка для провода; LD=розетка со световым индикатором (белый свет LD1) |
|
Напряжение |
12 В постоянного тока/24 В постоянного тока; 24 В переменного тока/110 В переменного тока/220 В переменного тока |
2. Пример стандартного заказа
2P025-08W-DC24V: Порт с резьбой G1/4, выход для провода, 24 В постоянного тока, нормально закрытый двухходовой мини-клапан для жидкости.
|
Параметр Элемент |
Спецификация |
|
Тип действия |
Прямого действия, нормально закрытый (НЗ) (тип NO недоступен) |
|
Отверстие и коэффициент расхода |
φ2,5 мм, CV=0,23 |
|
Порт Резьба |
Г1/8 (06), Г1/4 (08) |
|
Применимые носители |
Сжатый воздух, чистая вода, холодная вода, смазочное масло, газ (вязкость ≤ 20CST) |
|
Диапазон рабочего давления |
0～0,7 МПа (0–7 бар), возможен запуск при нулевом давлении. |
|
Испытательное давление |
1,05 МПа |
|
Материал корпуса |
PA66 Нейлон 66 инженерный пластик |
|
Уплотнительный материал |
Стандартный фторкаучук VITON (масло- и водостойкий); Дополнительный нитриловый каучук NBR |
|
Рабочая температура |
-5℃ ~ +80℃ |
|
Потребляемая мощность катушки |
переменный ток ≈ 7 ВА, постоянный ток ≈ 5 Вт; Изоляция класса B |
|
Степень защиты |
IP65 |
|
Время ответа |
Возбуждение и переключение＜ 0,05 с, сверхбыстрое включение-выключение |
• Запуск при нулевом давлении：Полностью работоспособен при нулевом давлении 0 МПа, идеально устраняя ограничения при запуске пилотных клапанов, требующих перепада давления.
• Мини-легкий дизайн：Компактный пластиковый корпус небольшой занимаемой площади, идеально подходящий для узких мест установки и встроенной модульной сборки.
• Премиальная коррозионная стойкость：Стандартное уплотнение из фторкаучука VITON обеспечивает превосходную стойкость к воде, маслу и слабую коррозионную стойкость, адаптируясь к сценариям использования чистой воды, дренажа воздушного компрессора и контура охлаждающей воды.
• Высокая адаптация к окружающей среде：Степень защиты катушки IP65, пыленепроницаемость и водонепроницаемость, стабильная работа во влажных рабочих условиях.
5.1 Сценарии пневматического управления
• Управление включением и выключением источника воздуха для вакуумных генераторов
• Переключатель источника воздуха для небольших пневматических цилиндров
5.2 Сценарии контроля жидкости
• Миниатюрные контуры водяного охлаждения и автоматическое распылительное оборудование
• Водоочистное оборудование и системы автоматического дренажа воздушных компрессоров
5.3 Подбор промышленного оборудования
• Машины пищевой промышленности и небольшие водяные контуры литьевых машин
• Автоматизированные системы увлажнения и контроля микрожидкости
|
Модель |
Тип структуры |
Корпус клапана |
Давление запуска |
Пропускная способность |
|
2П025 |
Мини прямого действия |
Нейлон Пластик |
0 МПа нулевого давления |
Малый расход (φ2,5 мм) |
|
2В025/130 |
Прямое/пилотное управление |
Латунь Металл |
Тип пилота: перепад давления ≥0,05 МПа |
Средний и большой расход |
• Очистка источника воздуха: Установите регулятор воздушного фильтра серии AF/AW на передней части для очистки источника воздуха и стабилизации рабочего давления.
• Согласование вакуумной системы: Сотрудничать с прямотрубными вакуумными генераторами ZU для обеспечения надежного включения и выключения вакуумной цепи.
• Соединение трубопровода: Прямые быстроразъемные фитинги серии KQ2 с наружной резьбой для быстрой, удобной и герметичной установки трубопровода.
Мини-пластиковый электромагнитный клапан серии SOLH 2P отличается запуском при нулевом давлении, компактной легкой конструкцией и защитой IP65, обеспечивая экономичное, стабильное и высокоэффективное двухпозиционное управление малым расходом жидкости для автоматизированных пневматических, водяных и вакуумных систем.
