2/2-ходовой латунный электромагнитный клапан для жидкости серии 2V | Прямого действия и пилотного управления

Бренд: SOLH от Richge Technology

1. Обзор продукта и основная классификация

     Серия SOLH 2V — профессиональная2/2-ходовой электромагнитный клапан подачи жидкости предназначен для универсального контроля жидкостей воздуха, воды и масла. Он подразделяется на два основных структурных типа:2В025 прямого действия и2В130/2V250 мембранный пилотного типа. Благодаря высококачественному латунному корпусу клапана с уплотнительными материалами премиум-класса эта серия отличается возможностью запуска при нулевом давлении, большой пропускной способностью, быстрым откликом и широкой совместимостью со средами. Он служит основным регулирующим клапаном общего назначения для автоматизированных водяных контуров, воздухопроводов, вакуумных систем и смазочного оборудования.

2. Полные правила кодирования модели

 1. Полная логика кодирования: 2 В – Размер отверстия – Резьбовое отверстие – Тип проводки – Напряжение

 2. Примеры стандартных заказов

     • 2В025-08-DC24В: Отверстие φ2,5 мм, резьба G1/4, стандартная розетка DIN, 24 В пост. тока.

     • 2В130-15Вт-AC220В: Отверстие φ13 мм, резьба G1/2, вывод провода, 220 В переменного тока.

3. Два основных структурных типа и рекомендации по выбору

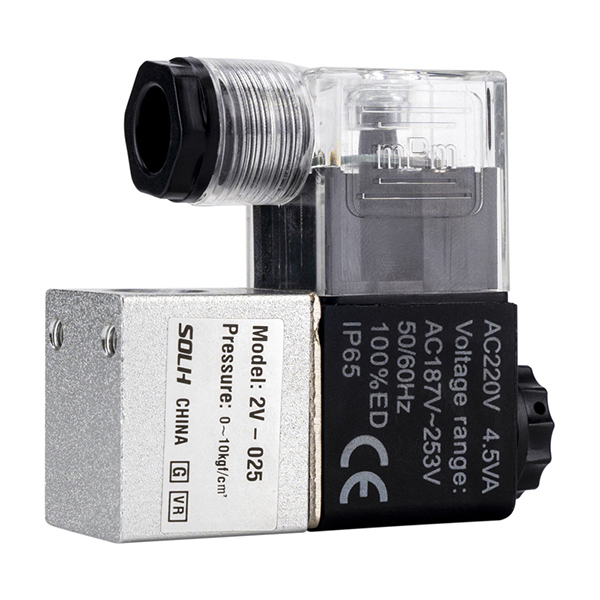

  3.1 2V025 Тип прямого действия | Пуск при нулевом давлении

    Основное преимущество: полная работоспособность при нулевом давлении 0 МПа.

     • Принцип работы: Электромагнитная катушка напрямую тянет железный сердечник, чтобы открыть порт клапана, обеспечивая полный контроль открытия и закрытия при нулевой разнице давления без помощи среднего давления.

     • Отверстие и поток: Отверстие φ2,5 мм, значение CV = 0,23

     • Спецификация порта: G1/8 (06), G1/4 (08)

     • Диапазон давления: 0 ~ 1,0 МПа, поддерживает запуск при нулевом давлении

     • Уплотнительный материал: Стандартный фторкаучук VITON, отличная устойчивость к маслу, воде и слабой кислотной коррозии.

     • Материал корпуса: Компактный высокоточный латунный корпус клапана.

     • Применимые сценарии: Управление малым расходом жидкости, пуск-стоп при нулевом/низком давлении, вакуумный переключатель, миниатюрные системы водяного охлаждения и распыления.

  3.2 2V130/2V250 мембранного пилотного типа | Пуск по перепаду давления

    Основная особенность: большой расход, низкое энергопотребление, минимальный перепад давления.

     • Принцип работы: Сброс давления через пилотное отверстие позволяет среднему давлению открыть диафрагму для открытия клапана.Минимальная разница пускового давления: 0,05 МПа (0,5 бар)., неспособный открыться при нулевом давлении.

     • Спецификация 2В130: отверстие φ13 мм, CV=6,2; Порты: G3/8 (10), G1/2 (15)

     • Спецификация 2В250: отверстие φ25 мм, CV=13; Порты: G3/4 (20), G1 дюйм (25)

     • Диапазон давления: 0,05 ~ 1,0 МПа

     • Уплотнительный материал: Нитриловый каучук NBR, оптимален для чистой воды и сжатого воздуха.

     • Корпус и катушка: Утолщенный прочный латунный корпус в сочетании с маломощной высокостабильной катушкой.

     • Применимые сценарии: Крупнопроточные водяные контуры, водозабор воздушного компрессора, подача котловой воды, контроль включения-выключения магистрального трубопровода газа/жидкости.

4. Унифицированные общие технические параметры.

5. Сравнение серий 2В и 2П | Руководство по выбору для предотвращения ошибок

Формула выбора

     Требование включения-выключения при нулевом давлении → выберите 2V025/2P; Большой расход при напоре воды → Выбирайте 2V130/2V250; Узкое пространство и небольшой бюджет → Выбирайте пластиковый клапан 2P.

6. Типичные сценарии применения

  6.1 Применение 2В025

     • Управление включением и выключением источника воздуха вакуумного генератора

     • Контур охлаждающей воды миниатюрного оборудования

     • Автоматизированные системы опрыскивания и микроподачи воды

     • Прецизионное оборудование для переключения жидкости с малым расходом

  6.2 Применение 2В130/2В250

     • Чиллер и промышленная система водяного охлаждения

     • Контроль водозабора воздушного компрессора

     • Система автоматического пополнения воды в котле

     • Переключатель магистрального трубопровода централизованной подачи воздуха

     • Управление крупнопоточной промышленной циркуляцией воды и газа

7. Подходящие поддерживающие аксессуары

     • Обработка переднего источника воздуха: Подходит для фильтра регулирования давления воздуха серии AW для стабилизации источника воздуха и фильтрации примесей.

     • Согласование вакуумной цепи: Сотрудничать с вакуумным генератором серии ZU для надежного отключения источника воздуха.

     • Соединение трубопровода: Сочетаются с быстроразъемными прямыми фитингами с наружной резьбой KQ2 для быстрой и герметичной установки трубопроводов.

Краткое изложение одним предложением

     2/2-ходовые латунные электромагнитные клапаны серии SOLH 2V охватывают типы прямого действия с нулевым давлением и пилотные клапаны с большим расходом, отличающиеся универсальной совместимостью с водой, воздухом и маслом, быстрым откликом и защитой IP65, обеспечивая экономичные и стабильные решения для двухпозиционного подачи жидкости для различных систем промышленной автоматизации.
