3/2-ходовой пневматический электромагнитный клапан серии 3V | Регулирующий клапан с прямым и пилотным управлением (NC/NO)

Бренд: SOLH от Richge Technology

1. Обзор продукта и структурный интерфейс

     Серия SOLH 3V является стандартной.3/2-ходовой электромагнитный клапан с электроуправлением доступен впрямого действия ипилотный структуры. Разработанный специально для управления цилиндрами одностороннего действия, переключения пневматических цепей и регулирования вакуумной системы, он имеет две основные конфигурации: нормально закрытый (НЗ) и нормально открытый (НО). Благодаря прочному корпусу из алюминиевого сплава, компактной конструкции, быстрому реагированию и дополнительному запуску при нулевом давлении он служит стандартным универсальным регулирующим клапаном для миниатюрных пневматических систем автоматизации.

  1.1 Определение стандартного 3/2-ходового порта

     • П-порт: Главный воздухозаборник

     • Порт: Рабочий порт, подключенный к пневматическим цилиндрам одностороннего действия или вакуумным форсункам.

     • Р-порт: Отверстие для выпуска воздуха, установить глушитель для снижения шума

  1.2 Привод и структурная классификация

     • Режим вождения: Электромагнитное прямое действие/пилотное управление (опционально)

     • Тип серии: Прямого действия (3V1/3V2); Пилотное управление (3V100/3V200/3V300)

     • Материал корпуса: Высокопрочный алюминиевый сплав, легкий и прочный.

2. Принцип работы 3/2-ходового клапана

     В серии 3V используется конструкция управления с одной катушкой, разделенная на типы NC и NO с полностью независимой рабочей логикой, широко используемая для автоматического сброса цилиндров и управления вакуумной цепью.

  2.1 Нормально закрытый (НЗ) – наиболее распространенный тип

  Применимые модели: 3В110, 3В210, 3В310

     • Состояние сброса при выключении питания: Пружинный возврат закрывает впускной порт P; Порт A сообщается с портом R для выхлопа, выходное давление отсутствует.

     • Рабочее состояние при включении: Электромагнитная сила заставляет сердечник клапана переключиться; Вход P соединяется с рабочим портом A для подачи воздуха; Выпускное отверстие R полностью закрыто.

  2.2 Нормально открытый (НО) тип

  Применимые модели: 3В120, 3В220, 3В320

     • Состояние сброса при выключении питания: Вход P соединен с рабочим портом A для непрерывной подачи воздуха; Выпускное отверстие R закрыто.

     • Рабочее состояние при включении: Впускное отверстие P закрыто; Рабочий порт сообщается с портом R для сброса давления и выпуска воздуха.

3. Классификация серий и параметры спецификации

  3.1 Серия прямого действия (3V1 / 3V2) – пуск при нулевом давлении

  Основное преимущество: Поддерживает запуск при нулевом давлении 0 МПа, сверхбыструю скорость отклика (＜0,05 с), стабильная производительность при работе в условиях низкого давления и вакуума.

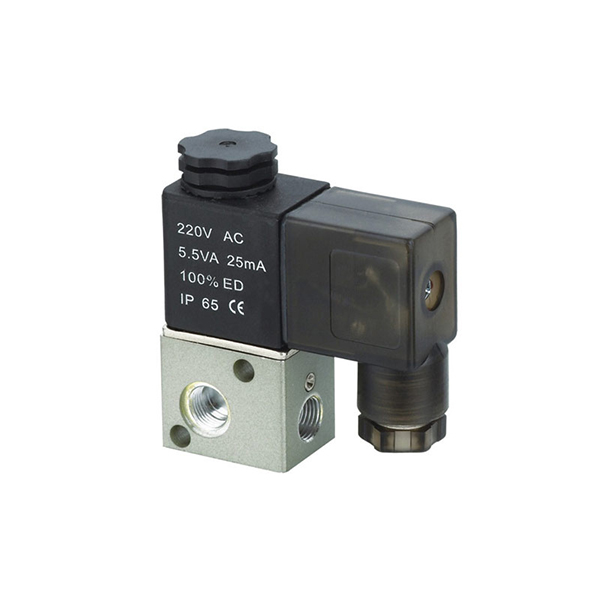

  • 3В1 микросерия

￮ Размер порта: M5, G1/8 (06)

￮ Площадь потока: 10,2 мм² (CV=0,6)

￮ Типовая модель: 3В1-06, 3В1-М5

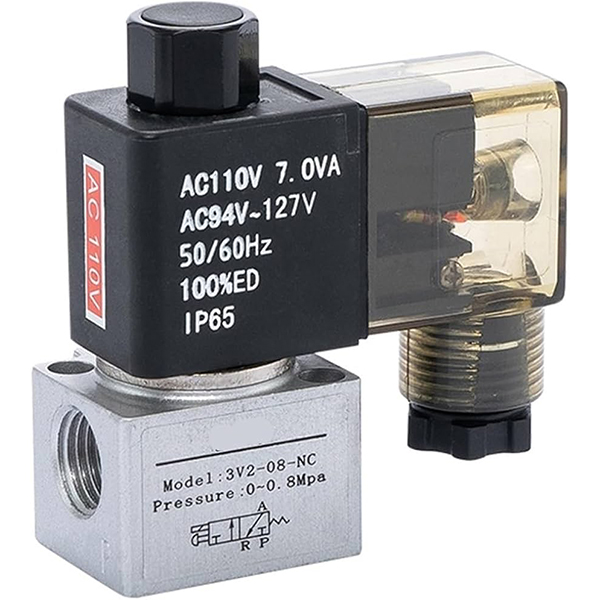

  • Мини-серия 3V2

￮ Размер порта: G1/8 (06), G1/4 (08)

￮ Площадь потока: 17,0 мм² (CV=1,0)

  3.2 Серия с пилотным управлением (3V100 / 3V200 / 3V300) — большой расход

  Основное преимущество: Большая пропускная способность и низкое энергопотребление; требует минимального пускового давления для стабильного переключения, подходит для пневматических цепей стандартного давления.

  • Серия 3В100: Размер порта M5, G1/8 (06)

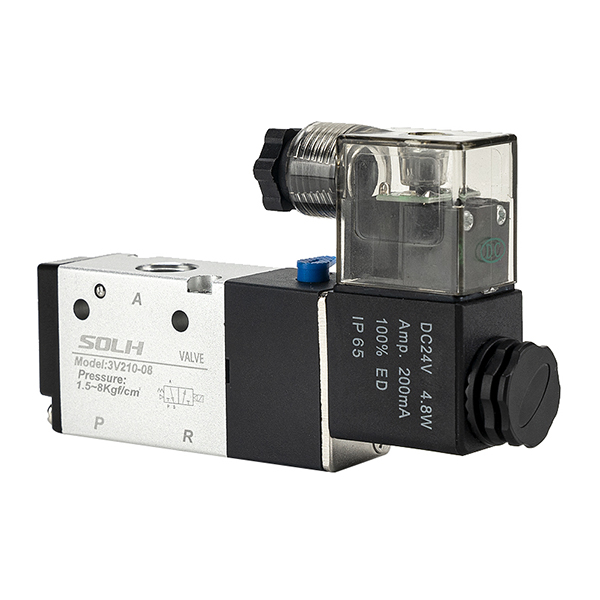

  • Универсальная серия 3V200

￮ Размер порта: G1/4 (08)

￮ Площадь потока: 17,0 мм² (CV=1,0)

￮ Типичная модель: 3В210-08

  • Серия 3V300 с большим расходом

￮ Размер порта: G3/8 (10)

￮ Площадь потока: 28,0 мм² (CV=1,65)

4. Полные правила кодирования модели и примеры заказа.

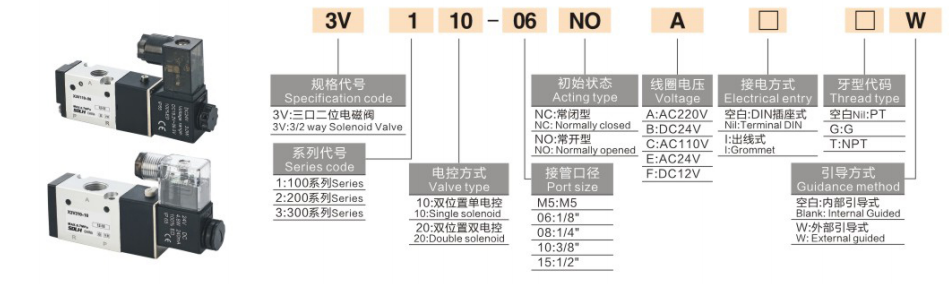

  1. Логика кодирования: 3 В [Код серии] [Код функции] - [Размер порта] [Код напряжения] [Код подключения]

 2. Примеры стандартных заказов

     • 3В210-08-Б: 3/2-ходовой, тип НЗ, порт G1/4, 24 В постоянного тока, разъем DIN

     • 3В1-06-А: 3/2-ходовой, тип NC, порт G1/8, 220 В переменного тока

5. Основные технические параметры

6. Основные преимущества продукта

     • Специальная 3/2-ходовая конструкция: Идеально сочетается с цилиндрами одностороннего действия с пружинным возвратом, предназначенными исключительно для пневматического зажима, подъема и возврата в исходное положение.

     • Двойные режимы работы: дополнительные типы: нормально закрытый (сброс при выключении питания) и нормально открытый (работа при выключении питания) для адаптации к разнообразной логике процесса.

     • Варианты двойного привода: Тип прямого действия поддерживает запуск при нулевом давлении для сценариев вакуума/низкого давления; Пилотный тип обеспечивает стабильную работу с большим расходом и низким энергопотреблением.

     • Компактный и прочный: Мини-интегрированная конструкция, отличные характеристики уплотнения, длительный срок службы и конструкция, не требующая смазки.

     • Гибкая электрическая конфигурация: Несколько характеристик напряжения (220 В переменного тока/110 В/24 В, 24 В постоянного тока/12 В) и режимы двойной проводки соответствуют глобальным требованиям соответствия.

     • Высокая совместимость: Тот же установочный размер, что и пневматические регулирующие клапаны 3A и ручные клапаны 3L, с возможностью прямой замены и модернизации.

7. Типичные сценарии применения

     • Автоматическое управление цилиндрами одностороннего действия (зажим, подъем, пружинный механизм возврата)

     • Переключение системы вакуумного генератора и вакуумной всасывающей насадки (тип прямого действия поддерживает регулирование отрицательного давления)

     • Управление включением и выключением пневматической цепи, защитная блокировка оборудования, небольшой толчковый режим привода

     • Прямая замена пневматических клапанов 3A и ручных клапанов 3L в стандартных пневматических системах.

Краткое изложение одним предложением

     Серия SOLH 3V представляет собой стандартный 3/2-ходовой электромагнитный распределитель с двойными режимами НЗ/НО и двойным приводом прямого/пилотного действия, профессионально применяемый для привода цилиндра одностороннего действия и управления вакуумной цепью, служащий основным компонентом управления для миниатюрных пневматических систем автоматизации.
