5/2 и 5/3-ходовой пневматический регулирующий клапан серии 4A | Направляющий клапан с чистым воздухом

Бренд: SOLH от Richge Technology

1. Обзор продукта и основная структура

     Серия SOLH 4A соответствует стандарту AirTAC.5/2-ходовой и 5/3-ходовой внешний пневматический распределительный клапан, рассматриваемый какчисто пневматическая версия электромагнитных клапанов серии 4V. Полностью управляемый воздушными сигналами, без каких-либо электрических компонентов или электромагнитных катушек, он обеспечивает искробезопасное пневматическое переключение. Разработанный для взрывозащищенных, бессиловых и защитных пневматических цепей, он имеет золотниковую конструкцию, надежное уплотнение и корпус из высокопрочного алюминиевого сплава, что обеспечивает идеальную совместимость и взаимозаменяемость с клапанами основной серии 4V.

  1.1 Определение стандартного 5-портового интерфейса

     • П-порт: Главный входной порт сжатого воздуха

     • Рабочие порты A/B: Выходные порты для подключения цилиндров двойного действия для управления выдвижением и втягиванием.

     • Выпускные порты R/S: Выпускные отверстия для сброса давления, совместимые со стандартной установкой глушителя.

     • Режим вождения: Внешнее пневматическое управление, ввод воздушных сигналов через двусторонние порты управления.

     • Особенность структуры: Точная конструкция скользящей катушки, прочный корпус из алюминиевого сплава, стабильное и долговечное уплотнение.

2. 5/2-ходовой пневматический регулирующий клапан (базовый реверс)

  2.1 Одиночное пневматическое управление (4A110/210/310/410)

     • Принцип работы: Давление воздуха подается на одностороннее отверстие управления для реверса клапана; автоматический возврат пружины после сброса давления.

     • Основные характеристики: Безопасная конструкция сброса с отключением воздуха, простая конструкция и высокая эксплуатационная стабильность.

     • Типичная модель: 4A210-08 (порт G1/8, одинарный регулятор воздуха, 5/2-ходовой)

  2.2 Двойное пневматическое управление (4A120/220/320/420)

     • Принцип работы: Попеременная наддув двухсторонних портов управления воздушным потоком; без возвратной пружины, сохраняет текущее положение клапана после отключения подачи воздуха с помощьюфункция фиксации памяти.

     • Основные характеристики: Высокая точность позиционирования, энергосберегающая работа (не требуется непрерывная подача воздуха), стабильное удержание положения без воздуха.

     • Типичная модель: 4A220-08 (порт G1/8, двойное управление воздухом, 5/2-ходовой)

3. 5/3-ходовой двойной пневматический регулирующий клапан (точное промежуточное управление)

  Все 5/3-ходовые модели серии 4A (4A130/230/330/430) оснащены двойным пневматическим управлением, оснащенным тремя профессиональными функциями среднего положения для удовлетворения расширенных требований пневматического управления.

     • Закрытый центр (тип C): Все порты полностью закрыты в среднем положении. Обеспечивает блокировку цилиндра, удержание давления и защиту от падения для вертикальных и подвесных станций.

     • Выхлопной центр (тип E): Рабочие порты A/B сообщаются с выпускными портами в среднем положении. Система полностью сбрасывает давление, обеспечивая свободное плавание цилиндра, ручную отладку и защиту оборудования.

     • Центр давления (тип P): Воздухозаборник P сообщается с обоими портами A/B в среднем положении. Преобразует цилиндр двойного действия в выходной цилиндр одностороннего действия, подходящий для синхронного зажима и контроля баланса сил.

4. Правила кодирования стандартных моделей и общие модели

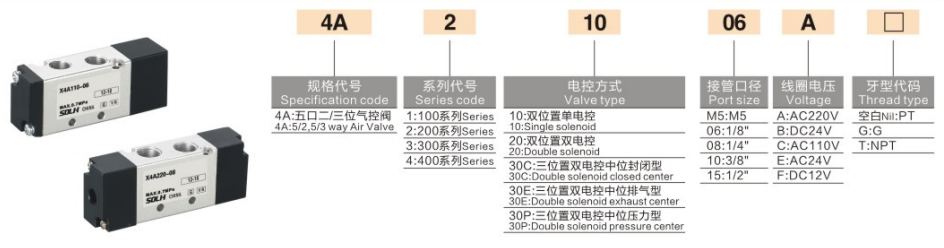

 1. Логика кодирования: 4A [Код размера] [Код управления/средней функции] — [Размер порта]

  2. Основные распространенные модели

     • 4А210-08: Одиночное пневматическое управление, 5/2-ходовое, порт G1/4

     • 4А220-08: Двойное пневматическое управление, 5/2-ходовое, порт G1/4

     • 4А230С-08: Двойное пневматическое управление, 5/3-ходовой закрытый центр, порт G1/4

     • 4А310-10: Одиночное пневматическое управление, 5/2-ходовое, большой порт G3/8.

5. Технические параметры универсального ядра (стандарт AirTAC)

6. Основные преимущества продукта

     • Искровзрывозащищенный и безопасный: Чистая пневматическая конструкция без электрических компонентов и искр. Полностью адаптируется к пыльным, влажным, огнеопасным и взрывоопасным рабочим средам, обеспечивая безопасную работу с нулевым риском.

     • Функция памяти двойного управления: Модели с двойным пневматическим управлением сохраняют положение клапана после отключения воздуха, поддерживая длительное позиционирование и удержание давления без непрерывной подачи воздуха, энергосберегающие и стабильные.

     • Универсальные трехпозиционные средние функции: Оснащен тремя средними режимами C/E/P для обеспечения блокировки цилиндра, свободного плавания сброса давления и синхронной стабилизации давления зажима.

     • 100% универсальная взаимозаменяемость: Соответствующие установочные размеры и параметры потока с электромагнитными клапанами серии 4V, что позволяет осуществлять прямую замену и модернизацию электрических систем управления чисто пневматическими системами.

     • Стабильная и долговечная производительность: Прецизионная конструкция золотника с низким сопротивлением трению, низким давлением запуска, превосходной воздухонепроницаемостью и длительным сроком службы при работе без смазки.

7. Типичные сценарии применения

     • Пневматическое управление реверсом цилиндра двойного действия и системы защитной блокировки оборудования.

     • Взрывозащищенные зоны, неэнергетическое оборудование, цепи пневмоуправления горнодобывающей, химической и лакокрасочной промышленности

     • Пневматические цепи безопасности, требующие сброса воздушного отключения или длительного удержания положения

     • Чисто пневматические логические системы, состоящие из ручных клапанов, механических регулирующих клапанов и пневматических ходовых клапанов.

Краткое изложение одним предложением

  Серия SOLH 4A представляет собой универсальный 5/2- и 5/3-ходовой пневматический распределитель с одинарным/двойным управлением подачей воздуха и тремя средними функциями C/E/P. Обладая искробезопасностью и взаимозаменяемыми размерами серии 4V, он является предпочтительным основным компонентом для взрывозащищенных, неэлектрических и высокобезопасных пневматических цепей управления.
