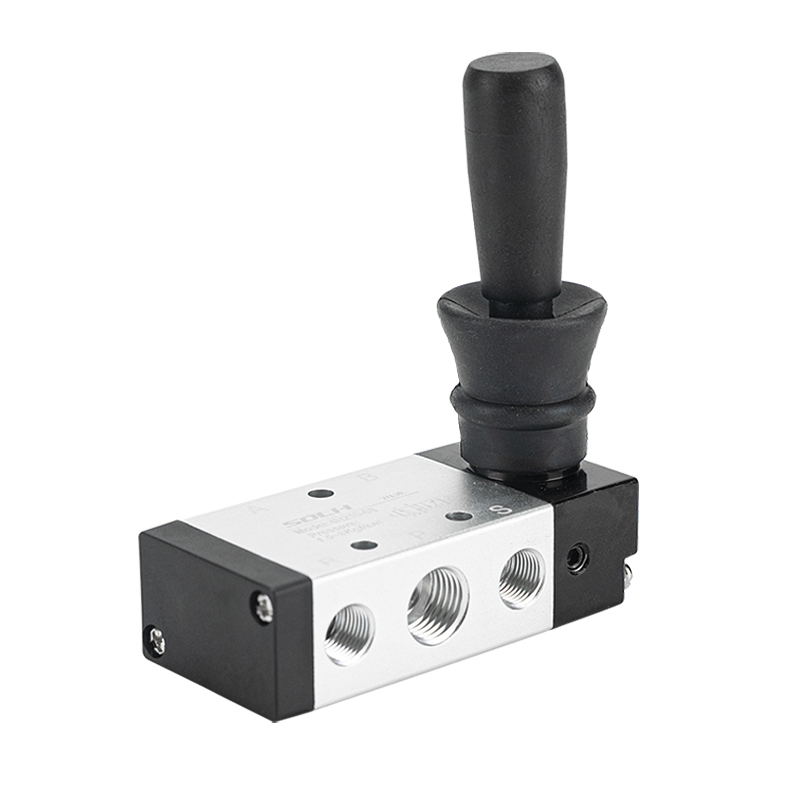

5/2- и 5/3-ходовой ручной рычажный клапан серии 4H | Распределительный клапан с ручным управлением

Бренд: SOLH от Richge Technology | 5/2 5/3-ходовой пневматический клапан с ручным рычагом для ручной отладки и остановки безопасности

1. Обзор продукта и основная структура

     Серия SOLH 4H соответствует стандарту AirTAC.5/2-ходовой и 5/3-ходовой гидрораспределитель с ручным рычагом, также известный как золотниковый клапан с ручным управлением. Он переключает пневматические цепи исключительно посредством ручного управления рычагом без электрических или пневматических управляющих сигналов. Широко используемый для ручной отладки оборудования, аварийной остановки безопасности и управления толчковым ходом цилиндра, он имеет прецизионную конструкцию золотника и прочный корпус из алюминиевого сплава с двойными режимами позиционирования пружинного сброса и блокировки стальным шариком. Полностью взаимозаменяемый с электромагнитными клапанами 4 В и пневматическими клапанами 4 А, он представляет собой универсальный компонент ручного управления для стандартных пневматических систем.

  1.1 Определение стандартного 5-портового интерфейса

     • П-порт: Главный входной порт сжатого воздуха

     • Рабочие порты A/B: Двойные выходные порты для подключения цилиндров двойного действия для управления ходами выдвижения и втягивания.

     • Выпускные порты R/S: Выпускные отверстия для сброса давления, совместимые со стандартной установкой глушителя для снижения шума.

     • Режим вождения: Прямое ручное переключение рычага

     • Структурная особенность: Высокоточная катушка, корпус из высокопрочного алюминиевого сплава, пружинный возврат/структура позиционирования стального шарика для стабильной работы.

2. 5/2-ходовой ручной рычажный клапан (двухпозиционный)

  2.1 Пружинный тип ручного сброса (4H210/310/410)

     • Принцип работы: переключите рычаг, чтобы изменить направление воздушного контура; рычаг автоматически возвращается в исходное положение под действием пружины после отпускания рук.

     • Основные характеристики: Мгновенный сброс с помощью ручного сброса, отличная защита от неправильной эксплуатации и высокая эксплуатационная безопасность.

     • Типичная модель: 4H210-08 (порт G1/4, 5/2-ходовой ручной клапан с пружинным возвратом)

  2.2 Ручной тип блокировки (4H210L/310L)

     • Принцип работы: Оснащен рычажной самоблокирующейся конструкцией. Клапан сохраняет обратное положение после переключения и требует ручного сброса для возврата.

     • Основные характеристики: Стабильное позиционирование и длительное удержание положения, эффективно предотвращающее случайное прикосновение и неправильное использование, подходит для длительных условий работы.

     • Типичная модель: 4H210L-08 (порт G1/4, 5/2-ходовой запорный ручной клапан)

3. 5/3-ходовой ручной рычажный клапан (трехпозиционный)

  5/3-ходовые ручные клапаны серий 4H230/330/430 имеют конструкцию позиционирования стального шарика с двойной стабильностью и тремя профессиональными функциями среднего положения для удовлетворения расширенных требований пневматического управления.

     • Закрытый центр (тип C): Полностью закрыт в среднем положении. Обеспечивает блокировку цилиндра, удержание давления и защиту от падения для подвесных и вертикальных станций.Типичная модель: 4H230C-08

     • Выхлопной центр (тип E): Рабочие порты A/B сообщаются с выпускными портами в среднем положении. Система полностью сбрасывает давление, обеспечивая свободное плавание цилиндра, ручную отладку оборудования и защиту безопасности.Типичная модель: 4H230E-08

     • Центр давления (тип P): Впуск воздуха P сообщается с портами A/B в среднем положении, преобразуя цилиндр двойного действия в выход одностороннего действия для синхронного зажима и контроля баланса сил.Типичная модель: 4Х230П-08

4. Правила кодирования стандартных моделей и общие модели

 1. Логика кодирования: 4H [Код размера] [Код функции] — [Размер порта]

  2. Основные общие модели

     • 4Х210-08: 5/2-ходовой пружинный возвратный клапан, универсальный ручной клапан с портом G1/4.

     • 4Х210Л-08: 5/2-ходовой, самоблокирующийся, с долговременным удержанием позиции.

     • 4 часа230C-08: 5/3-ходовая модель с закрытым центром, цилиндром с удержанием давления и блокировкой.

     • 4Х310-10: 5/2-ходовой пружинный возвратный клапан, ручной регулирующий клапан большого расхода G3/8.

5. Технические параметры универсального ядра

6. Основные преимущества продукта

     • Чистое ручное взрывобезопасное исполнение: Никакие электрические компоненты и источник питания не требуются, риск искрообразования отсутствует. Идеально подходит для отладки оборудования, аварийной остановки и ручного управления в огнеопасных, взрывоопасных и запыленных средах.

     • Двойные режимы позиционирования для полных сценариев: Тип пружинного сброса для мгновенного безопасного сброса и защиты от неправильной работы; Тип блокировки для длительного удержания стабильного положения, включая кратковременные толчки и длительные условия работы.

     • Универсальные трехпозиционные средние функции: Оборудован тремя средними режимами C/E/P для блокировки цилиндра и удержания давления, безопасного сброса давления в системе и синхронного контроля баланса зажима.

     • Гибкая и универсальная установка: Поддерживает монтаж на панели и на основании с фиксированной установкой под разными углами. Полностью универсален и взаимозаменяем с электрическими регулирующими клапанами 4 В и пневматическими регулирующими клапанами 4 А по установочным размерам.

     • Стабильная и долговечная работа: Точное соответствие шпули и структура позиционирования стальных шариков обеспечивают четкое ощущение руки, четкое реверсирование, низкое трение и длительный срок службы.

7. Типичные сценарии применения

     • Ручная отладка, толчковый режим и контроль безопасности технического обслуживания цилиндров двойного действия.

     • Защитная блокировка дверей и пневмоцепи аварийной остановки, ручное управление для взрывобезопасных зон

     • Ручное реверсивное управление несиловым оборудованием и автоматизированными производственными линиями

     • Замена и отладка на месте электромагнитных клапанов 4В и пневмоклапанов 4А для гибкого переключения режимов электрического/пневматического/ручного управления.

Краткое изложение одним предложением

     Серия SOLH 4H представляет собой универсальный 5/2- и 5/3-ходовой ручной рычажный клапан с двойным позиционированием сброса/блокировки и тремя средними функциями C/E/P. Благодаря исключительно ручному безопасному управлению и полной взаимозаменяемости 4 В/4 А, это стандартный клапан с ручным управлением для ручной отладки пневматической системы и управления аварийной остановкой безопасности.
