Электромагнитный клапан серии 5V | 5/2 и 5/3-ходовой высокочастотный пневматический регулирующий клапан малой мощности

Бренд: SOLH от Richge Technology | Полностью совместимая замена высококачественного электромагнитного клапана серии AirTAC 5В

1. Обзор продукта

     Серия SOLH 5V представляет собой высококачественный 5-портовый пневматический направляющий электромагнитный клапан, полностью взаимозаменяемый с оригинальной серией AirTAC 5V. Он охватывает5/2-ходовой, двухпозиционный и5/3-ходовой, трехпозиционный функциональные типы. Используя усовершенствованную скользящую конструкцию катушки с энергосберегающей конструкцией катушки с низким энергопотреблением, она отличается сверхдлительным сроком службы, стабильным высокочастотным переключением и низким уровнем отказов. Благодаря внутренней конструкции пилотного выхлопа и степени защиты IP65 он удобен для очистки рабочих сред, таких как электроника, пищевая промышленность и медицинское обслуживание. Профессионально используемый для управления возвратно-поступательным движением цилиндров двойного действия, он является предпочтительным регулирующим клапаном для высококлассных автоматизированных пневматических систем.

  1.1 Базовый порт и определение функций

     • 5-портовая конфигурация: P (основной воздухозаборник), A/B (двойные рабочие выпуски), R/S (двойные независимые выпускные отверстия)

     • 5/2-ходовой, двухпозиционный: Функция реверса в одном направлении, завершает управление циклом выдвижения и втягивания цилиндра.

     • 5/3-ходовой трехпозиционный: Оснащен средним нейтральным положением, поддерживающим остановом цилиндра, функциями поддержания давления и полного сброса выхлопных газов.

     • Основное приложение: Специализируется на полноходовом возвратно-поступательном управлении всеми пневматическими цилиндрами двойного действия.

2. Классификация основных продуктов и функциональная логика

  2.1 5/2-ходовой двухточечный электромагнитный клапан

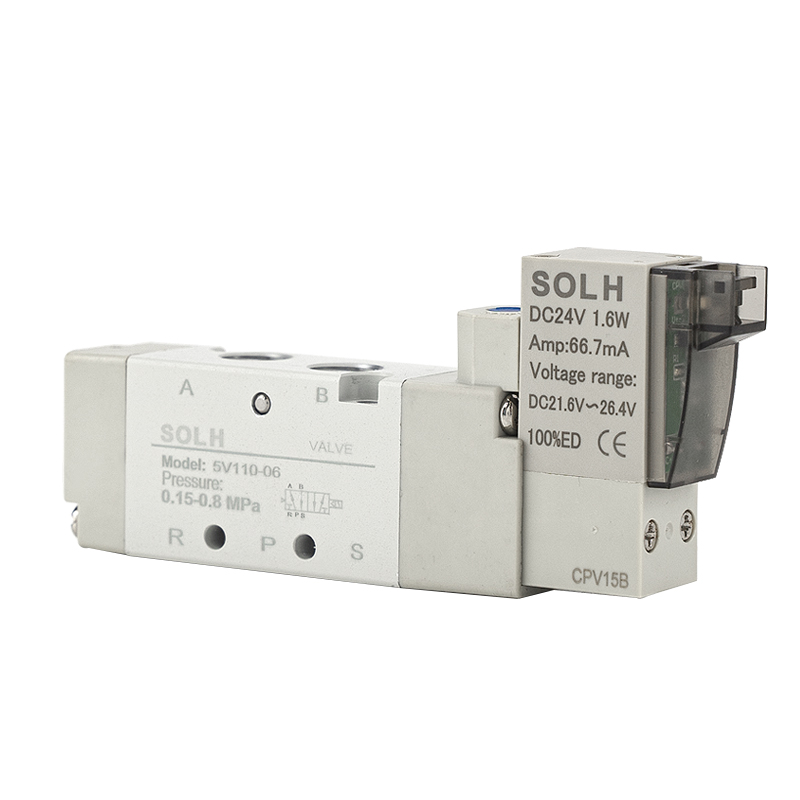

     • Одиночное электрическое управление (5В110/210/310): Электрифицирован для переключения направления, автоматический пружинный сброс при выключении питания, подходит для обычного возвратно-поступательного управления.

     • Двойное электрическое управление (5В120/220/320): Электрифицирован для выполнения реверсивного действия, памяти состояния отключения и самоудержания, подходит для длительных условий работы с блокировкой положения.

  2.2 5/3-ходовой трехточечный электромагнитный клапан (двойное электрическое управление)

     Три дополнительные центральные нейтральные функции для удовлетворения разнообразных технологических требований на объекте:

     • 30C (центральный закрытый): Центральное положение. Порт P закрыт, порты A/B сообщаются с выпускными портами R/S, обеспечивая остановку цилиндра и удержание давления в любом положении хода.

     • 30E (Центральный выхлоп): Центральное положение. Порт P закрыт, двойные порты A/B полностью опорожнены, цилиндр быстро возвращается в исходное положение без остаточного давления.

     • 30P (центральное удержание давления): Порт P в центральном положении сообщается с портами A/B, выпускные порты R/S закрыты, что обеспечивает стабильное поддержание давления в трубопроводе системы.

3. Основные модели, калибр и параметры потока

4. Основные технические параметры

5. Быстрая интерпретация кодирования модели

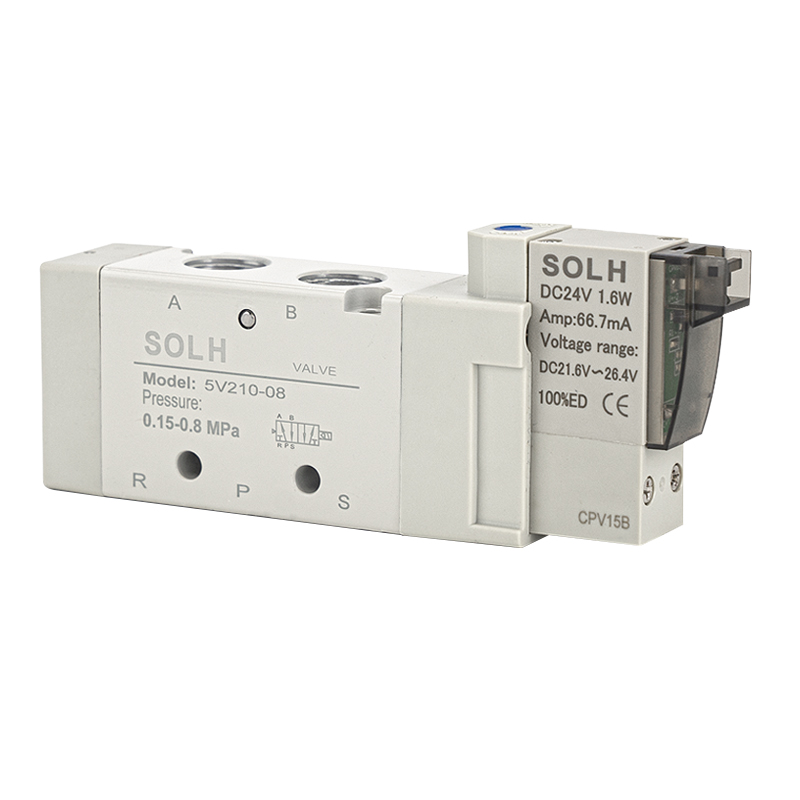

     В качестве стандартного примера возьмем 5V210-08 DC24V.

     • 5В: Код серии 5-ходового 2/3-позиционного пневматического электромагнитного клапана.

     • 2: Спецификация серии 200, соответствующая основным калибрам G1/8 и G1/4.

     • 10: Одинарное электрическое управление 2-позиционного типа;20 = двойной электрический тип управления;30С/Е/П = 3-позиционный центральный функциональный тип

     • 08: Калибр интерфейса G1/4;06 = Г1/8;М5 = микрорезьба М5

     • 24 В постоянного тока: Номинальное напряжение;B означает 24 В постоянного тока,A означает AC220V, доступны несколько вариантов напряжения

6. Основные преимущества продукта

     • Низкое энергопотребление и сверхдлительный срок службы: Энергосберегающая катушка мощностью 0,9 Вт снижает энергопотребление при длительной эксплуатации. Благодаря высокоточной конструкции уплотнения золотника с низким сопротивлением трению он поддерживает более 30 миллионов стабильных циклов переключения и сводит к минимуму частоту последующего технического обслуживания.

     • Сверхбыстрый отклик на высоких частотах: Оптимизированная конструкция внутреннего воздушного канала обеспечивает время отклика в течение 0,05 секунды, что идеально адаптируется к требованиям высокочастотного циклического действия автоматизированных производственных линий.

     • Чистая окружающая среда. Адаптивность.: Встроенная централизованная внутренняя пилотная выхлопная система позволяет избежать внешнего загрязнения переливами нефти и газа, полностью отвечая стандартам чистого и беспыльного производства электронной, пищевой и медицинской промышленности.

     • Сильная интеграция и удобная отладка: Поддержка интегрированной установки блока клапанов коллектора для экономии места для оборудования. Оборудован ручной кнопкой на корпусе клапана, что облегчает отладку одного клапана и пробную эксплуатацию оборудования.

     • Стабильная и устойчивая к атмосферным воздействиям производительность: Широкий диапазон температурной адаптации, степень пыле- и водонепроницаемости IP65, стабильная работа в сложных промышленных условиях внутри и снаружи помещений.

7. Типичные сценарии применения

     • Управление возвратно-поступательным движением цилиндра двойного действия: Широко используется для автоматического перемещения, подачи материала, зажима приспособлений, поворотного позиционирования и других пневматических возвратно-поступательных действий.

     • Высококачественные автоматизированные производственные линии: Применяется для автомобильных сварочных линий, запечатывания и резки упаковки, электронного поверхностного монтажа, розлива пищевых продуктов и другого прецизионного автоматизированного оборудования.

     • Высокочастотные и чистые условия работы: Предпочтительный тип клапана для промышленных сценариев, требующих частого реверса, нулевого загрязнения и длительной стабильной непрерывной работы.

8. Различие в выборе: электромагнитный клапан серии 5V и серии 4V.

Краткое изложение одним предложением

     Серия SOLH 5V представляет собой высококачественный 5/2- и 5/3-ходовой пневматический электромагнитный клапан с низким энергопотреблением, сверхдлительным сроком службы и быстрым высокочастотным переключением. Благодаря чистому внутреннему выхлопу и водонепроницаемой и пыленепроницаемой конструкции IP65, это оптимальный регулирующий клапан для цилиндров двойного действия и чистых автоматизированных пневматических систем высокого стандарта, полностью совместимый с оригинальной серией AirTAC 5V.
