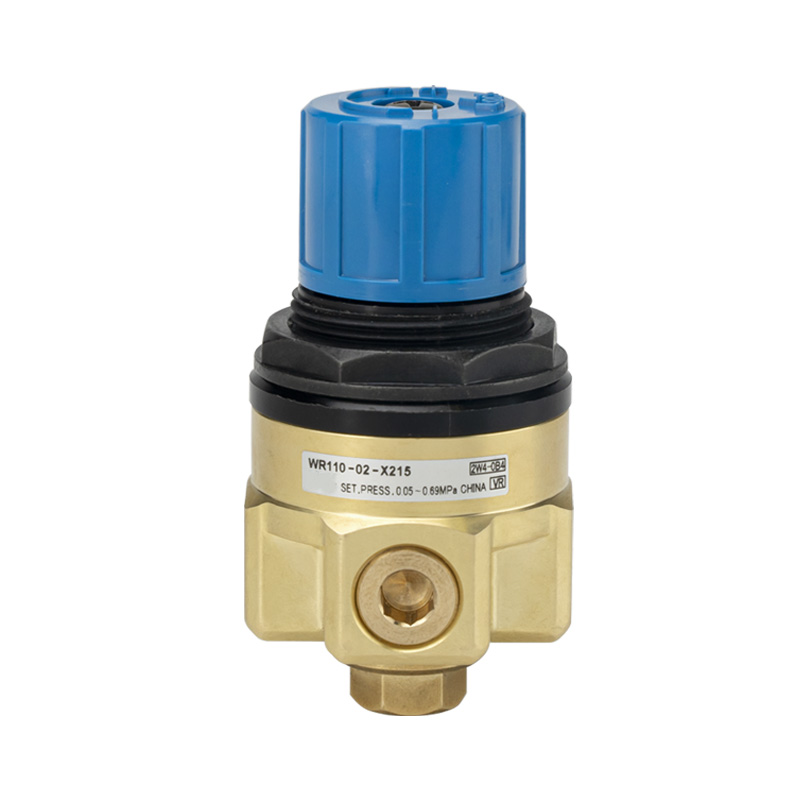

Компактный регулятор давления воды серии WR110

Бренд:OLH от Richge Technology (睿其格科技)

Позиционирование продукта

     Серия WR110 представляет собой компактный регулятор давления прямого действия, разработанный специально для трубопроводов промышленной охлаждающей и технологической воды. Этот клапан, изготовленный из специального латунного корпуса, устойчивого к коррозии, обеспечивает стабильное регулирование давления воды и разнообразные варианты установки, соответствующие миниатюрным системам циркуляции воды.

Структура и принцип работы

     --Композитная поршнево-диафрагменная конструкция прямого действия со встроенной функцией сброса давления.

     --Применимая среда: Водопроводная вода и общая промышленная вода; не подходит для деионизированной или сверхчистой воды

     --Корпус клапана изготовлен из специального латунного материала с защитой от ржавчины и накипи.

     --Оснащен верхней запираемой синей регулировочной ручкой.

     --Зарезервированный боковой порт Rc1/8 для установки манометра

     --Два решения для монтажа: установка с прямой резьбой или дополнительный крепежный кронштейн B21-1P.

Основные ключевые особенности

1. Два дополнительных регулируемых диапазона давления.

     --WR110-X224 версия низкого давления: 0,08–0,39 МПа.

     --WR110-X215 версия среднего давления: 0,05–0,69 МПа. Максимальное рабочее давление достигает 0,8 МПа, а испытательное давление составляет 1,72 МПа.

2. Конструкция из водостойкой антикоррозионной латуни.

     Специальный латунный корпус эффективно противостоит водной коррозии и накоплению известкового налета. В сочетании с водостойкими резиновыми уплотнениями рабочая температура составляет -5 ℃ ~ + 60 ℃.

3. Мини-компактный и легкий контур

     Габаритные размеры φ45×75 мм, вес нетто всего 0,26 кг, идеально подходит для встроенного оборудования и узких трубопроводов охлаждающей воды.

4. Стабильное регулирование с защитой от избыточного давления.

     Быстрый отклик и незначительные колебания выходного давления. Внутренний предохранительный канал автоматически сбрасывает избыточное давление для защиты последующих трубопроводов. Блокируемая ручка позволяет избежать непреднамеренной регулировки давления, вызванной вибрацией или случайным прикосновением.

5. Гибкие резьбовые порты и разнонаправленный монтаж.

     Стандартные порты Rc1/8 и Rc1/4; Резьба NPT опционально для модели X215. Специальный боковой манометр зарезервирован, для оптимальной производительности рекомендуется вертикальная установка.

Таблица технических характеристик

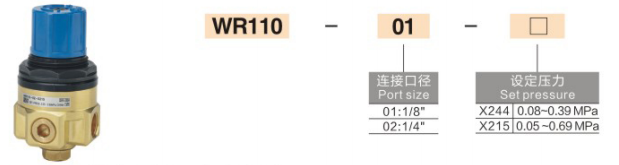

Пояснение кода модели

Пример: WR110-02-N-X215

     --WR110: Базовая серия продуктов

     --01/02: Соответствующий размер порта

     --N: версия резьбы NPT; пустой знак означает стандартную резьбу Rc.

     --X215/X224: Код для различных диапазонов регулировки давления.

Типичные сценарии применения

     Линии циркуляции воды для охлаждения станков и шпинделей. Системы охлаждения для оборудования лазерной резки и сварки. Небольшая очистка воды и стабилизация давления на входе мембраны обратного осмоса. Трубопроводы водоснабжения для испытательных инструментов и аналитических устройств. Контуры смачивания и распыления в печатном и бумагоделательном оборудовании. Трубопроводы нечистой технологической воды для медицинского и полупроводникового вспомогательного оборудования.

Краткое изложение одним предложением

     Регулятор давления для воды WR110 имеет латунный корпус с защитой от накипи, номинальное давление 0,8 МПа, два регулируемых диапазона давления, компактный размер, встроенный предохранительный клапан и блокируемую ручку, что делает его предпочтительным компонентом управления давлением для небольших промышленных систем циркуляции воды.
