Трехблочный комбо FRL серии AC

Трехблочный комбо FRL серии AC | AF+AR+AL Тройной блок пневматической обработки источника воздуха

Бренд: SOLIH от Richge Technology | Стандартный промышленный пневматический сервисный блок FRL

1. Обзор и определение продукта

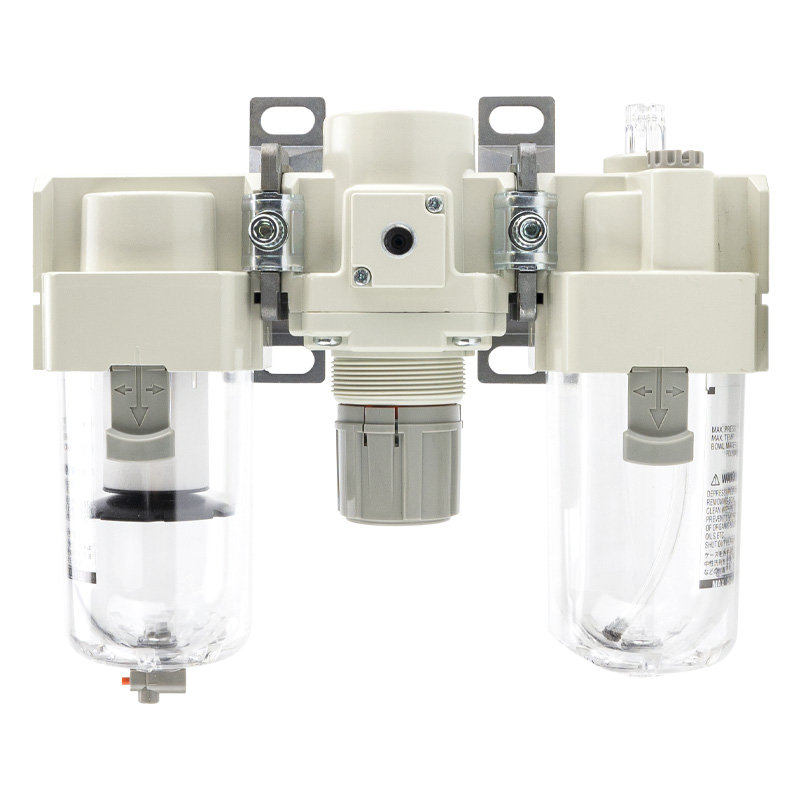

     Серия SOLIH ACТрехкомпонентный комбо FRL представляет собой стандартный полный комплект пневматического источника обработки воздуха, состоящий изВоздушный фильтр AF + регулятор давления AR + воздушный лубрикатор AL. Он завершает весь процесс пневматической обработки воздуха: фильтрация примесей и влаги, стабильное регулирование давления и точная микромасляная смазка в одном модульном блоке. Оно обеспечивает комплексную защиту последующих пневматических компонентов, таких как цилиндры, электромагнитные клапаны и пневматические двигатели, эффективно снижая износ компонентов, предотвращая заклинивание и продлевая срок службы всей пневматической системы. Это наиболее стандартный и необходимый узел сердечника для традиционных пневматических цепей со смазкой.

2. Полная модель модели и таблица технических характеристик

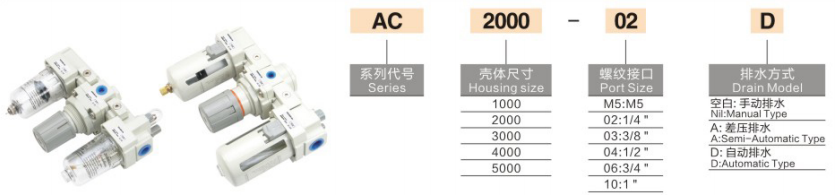

  Определение суффикс-кода

     • -Д: Функция автоматического дренажа (слив воды вручную не требуется)

     • -Г: Оснащен высокоточным манометром.

  Пример модели: AC4000-04D → Размер порта 1/2 дюйма, стандартный трехсекционный FRL с функцией автоматического слива

3. Основные технические параметры

4. Структурные особенности и преимущества продукта

     • Интегрированная модульная структура: Стандартная модульная конструкция с соединением обеспечивает быструю установку, разборку и замену. Каждый блок можно обслуживать независимо, что значительно снижает сложность обслуживания на месте и стоимость замены.

     • Высокоэффективное циклонное водоотделение: В фильтре используется центробежная вихревая структура удаления воды, которая быстро отделяет жидкую воду и крупные частицы в воздухе, защищая прецизионный фильтрующий элемент и повышая общую эффективность очистки воздуха.

     • Стабильное регулирование давления переливного типа: Регулятор давления использует структуру стабилизации напряжения перелива с быстрым откликом и стабильным выходным давлением, эффективно предотвращая дрейф давления и колебания, вызванные изменением потока или вибрацией оборудования.

     • Ручка самоблокирующейся регулировки: Самоблокирующаяся ручка регулировки давления предотвращает изменение параметров давления, вызванное случайным прикосновением или длительной вибрацией, обеспечивая долгосрочную стабильную работу пневматической системы.

     • Визуальный дизайн уровня масла и воды: Прозрачный колпачок из поликарбоната с защитной крышкой позволяет в режиме реального времени наблюдать за уровнем воды в фильтре и уровнем масла в лубрикаторе, что способствует своевременному сливу и пополнению масла.

     • Независимые сменные расходные материалы: Фильтрующий элемент и сердечник лубрикатора можно заменять отдельно, не заменяя весь комплект узлов, что снижает долгосрочные эксплуатационные расходы.

5. Стандартный рабочий процесс воздушного контура

  Воздушный компрессор → Трехблочный AC FRL → Электромагнитный клапан → Пневматический цилиндр / Пневматический привод

     Трехблок выполняет поэтапную обработку воздуха: фильтрацию влаги и примесей → стабилизацию входного давления → распыление смазочного масла, обеспечивая источник чистого, стабильного и смазанного воздуха для пневматических компонентов терминала.

6. Типичные сценарии применения

     • Оборудование промышленной автоматизации: Предварительная обработка источника воздуха для автоматических станков, манипуляторов и автоматизированных производственных линий.

     • Производственные линии легкой промышленности: Стабильная подача воздуха для упаковочного, полиграфического, текстильного и электронного оборудования.

     • Смазанные пневматические компоненты: Специальная обработка источника воздуха для телескопических цилиндров, пневматических захватов и пневматических двигателей, требующих масляной смазки.

     • Централизованная система подачи воздуха в мастерской: Вторичная очистка и стабилизация давления в главном трубопроводе воздушного компрессора для улучшения общей стабильности пневматической системы.

7. Руководство по выбору: двухблочный или трехблочный

8. Инструкции по ежедневному техническому обслуживанию

     • Регулярно сливайте воду, чтобы уровень воды в чашке фильтра был ниже предупреждающей линии.

     • Заменяйте фильтрующий элемент вовремя, когда разница давления воздуха заметно увеличивается или через 6–12 месяцев обычного использования.

     • Устанавливайте вертикально строго в соответствии со стрелкой воздушного потока на корпусе клапана, чтобы обеспечить нормальную эффективность очистки.

     • Регулярно проверяйте состояние распыления масляного тумана, чтобы обеспечить равномерную смазку компонентов терминала.

Краткое изложение одним предложением

     Трехблочный комбо FRL серии SOLIH AC объединяет функции фильтрации, стабилизации давления и микросмазки, отличается модульной установкой, стабильным выходным давлением и визуальным контролем масла и воды, что является стандартным и наиболее широко используемым решением для очистки источника воздуха для обычных пневматических систем автоматизации со смазкой.
