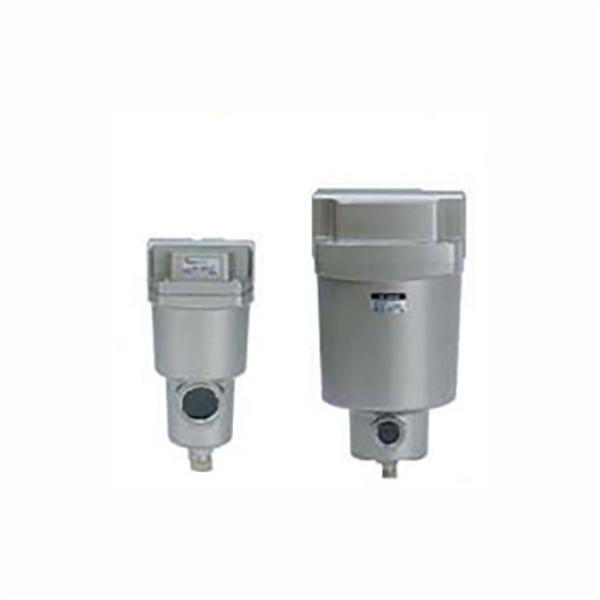

Фильтр очистки сжатого воздуха серии AFF / AM (основная линия)

Бренд:SOLH от Richge Technology

Позиционирование серии и основные функции

     AFF и AM образуют основной комбинированный блок очистки источника воздуха. AFF действует как первичный фильтр грубой очистки для удаления твердых примесей и капель конденсированной воды, а AM представляет собой прецизионный сепаратор масляного тумана для удаления микромасляных аэрозолей, улучшая чистоту сжатого воздуха и полностью защищая последующие пневматические приводы.

  1. Основной линейный фильтр грубой очистки серии AFF.

     -- Точность фильтрации: 1 мкм, степень улавливания частиц 99% (по сравнению со старым классом 3 мкм)

     -- Основная функция: удаление крупной пыли, ржавчины и конденсата, эффективность отделения воды 99% в качестве передней первичной фильтрации.

     -- Стандарт чистоты: ISO8573-1:2010 [4:7:4]

  2. Сепаратор масляного тумана серии AM (фильтр тонкой очистки)

     -- Точность фильтрации: 0,1 мкм, степень улавливания микромасляного тумана 99% (улучшение по сравнению со старым классом 0,3 мкм)

     -- Основная функция: полное отделение масляного тумана, концентрация остаточного масла на выходе ≤1 мг/м³ (0,8 ppm), полное соответствие требованиям процесса безмасляной смазки.

     -- Стандарт чистоты: ISO8573-1:2010 [2:7:3]

  3. Общие общие преимущества

     -- Сверхнизкое падение давления ≤5 кПа, энергосбережение, пропускная способность увеличена на 20% по сравнению с обычными моделями.

     -- Легкая чаша для хранения жидкости из нержавеющей стали, максимальное снижение веса до 52%.

     -- Визуальное напоминание о необходимости технического обслуживания: стандартный встроенный индикатор засорения с красным кольцом для определения времени замены фильтра; торцевые крышки фильтров с цветовой маркировкой для быстрой идентификации модели

     -- Модульная каскадная конструкция, может последовательно подключаться к фильтрам ультратонкой очистки AMD/AMH для удовлетворения требований универсальной сверхчистоты воздуха.

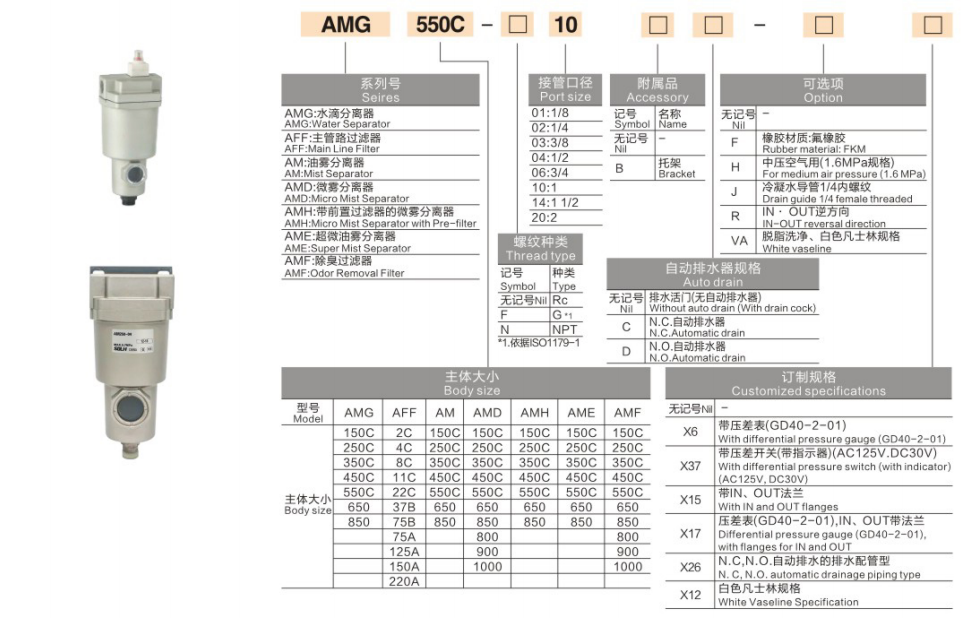

Полное правило именования модели

 1. Примеры моделей: AFF40-04; АМ50-10Д

  2. Примеры стандартных заказов

     -- Фильтр грубой очистки AFF, порт 1/2 дюйма, автоматический дренаж: AFF40-04D

     -- Сепаратор масляного тумана AM, порт 1 дюйм, автоматический слив: AM50-10D

     -- Высокий расход 7000 л/мин, порт 1,5 дюйма: AM70D-14

Универсальные технические характеристики (стандартные условия испытаний: 0,7 МПа, 20 ℃)

  1. Общие общие параметры

     -- Применимая среда: сжатый воздух (требуется предварительный фильтр ≥40 мкм на входе)

     -- Диапазон рабочего давления: 0,1~1,0 МПа; разрывное давление 1,5 МПа

     -- Рабочая температура окружающей среды: -5 ~ 60 ℃ (без образования льда внутри чаши)

     -- Конфигурация слива: ручной слив в стандартной комплектации; автоматический слив опционально через суффикс -D

  2.Полная таблица параметров расхода и размеров серии

Пошаговые рекомендации по выбору

  1. Схема подбора степени фильтрации

     -- Обычные пневматические цепи общего назначения: AFF (фильтр грубой очистки 1 мкм) → регулятор давления → лубрикатор.

     -- Безмасляное прецизионное оборудование автоматизации: AFF → AM (сепаратор масляного тумана 0,1 мкм) → терминальное оборудование

     -- Полупроводниковый/оптический процесс сверхвысокой чистоты: AFF → AM → AMD (сверхтонкий фильтр 0,01 мкм)

  2. Расчет запаса по потоку

     -- Выберите модель с номинальным потоком, в 1,2–1,5 раза превышающим максимальное потребление воздуха в системе; перегруженный поток резко снизит эффективность фильтрации и увеличит потери давления.

  3. Выбор режима слива

     -- Непрерывное производство без присмотра 24 часа, высокий выход конденсата: выберите версию -D с автоматическим сливом

     -- Прерывистое низкочастотное оборудование: достаточно стандартного ручного типа слива.

  4. Принцип сопоставления портов

     -- Размер порта фильтра соответствует диаметру основного трубопровода; избегайте уменьшения/увеличения диаметра во избежание дополнительного падения давления.

Типичные сценарии промышленного применения

     -- Общая промышленная автоматизация: станки с ЧПУ, воздушные цилиндры, электромагнитный клапан для удаления воды и масла на передней панели.

     -- Пищевая и фармацевтическая промышленность: источник безмасляного чистого воздуха, позволяющий избежать загрязнения продукта.

     -- Мастерские 3C по производству электроники и покрытий: устраняйте масляный туман, чтобы предотвратить дефекты поверхностного покрытия и загрязнение прецизионных компонентов.

     -- Система последующей обработки воздушного компрессора: каскадно соединена с рефрижераторными/адсорбционными осушителями воздуха для повышения общей чистоты воздуха.

Сравнение производительности: AFF против AM

Краткое изложение одним предложением

     Основной линейный фильтр грубой очистки SOLH AFF 1 мкм и сепаратор масляного тумана AM 0,1 мкм образуют модульные каскадные блоки очистки воздуха с полным диапазоном расхода 300–14500 л/мин, визуальным индикатором засорения и дополнительным автоматическим сливом, соответствующие стандарту ISO8573-1 для общей пневматической, пищевой, медицинской, электронной и безмасляной обработки источников воздуха распылением.
