Фильтр-регулятор серии AW

Фильтр-регулятор серии AW | SOLIH Интегрированный блок фильтрации и снижения давления сжатого воздуха

Бренд: SOLH от Richge Technology | Универсальная пневматическая установка очистки источника воздуха

1. Обзор продукта

     Фильтр-регулятор серии SOLIH AW представляет собой универсальную установку очистки источника воздуха, объединяющую функции фильтрации воздуха и регулирования давления. Он выполняет первичную очистку воздуха и стабилизацию давления сразу после воздушных компрессоров, выступая в качестве компактной альтернативы раздельным фильтрам AF и узлам регулятора AR. Компактная конструкция упрощает установку на месте и уменьшает общую площадь пневматической системы.

2. Общие технические характеристики

3. Модель и диапазон размеров портов

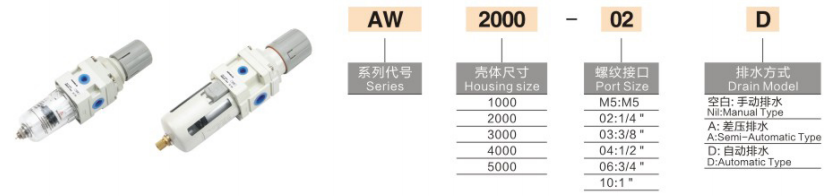

  Объяснение кода модели и примеры

     • АВ2000‑02: Фильтр-регулятор, серия 2000, Rc1/4", ручной слив

     • AW4000‑04D: Фильтр-регулятор, серия 4000, Rc1/2", автоматический слив

     • AW3000‑03G: Фильтр-регулятор с манометром.

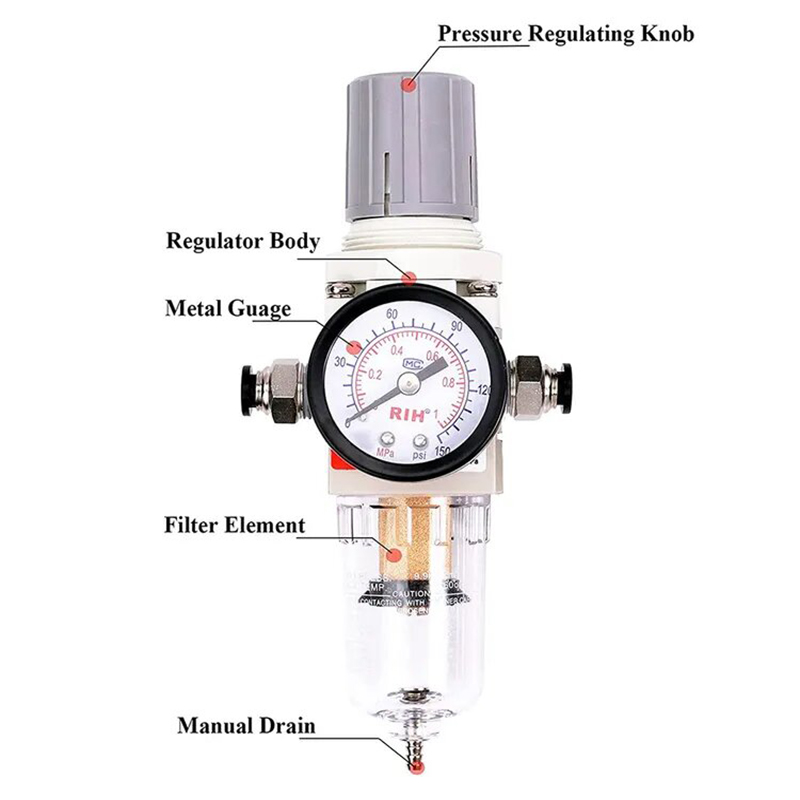

4. Структурные особенности и преимущества

     • Интегрированная цельная конструкция: Чаша фильтра и регулятор давления объединены в один блок для упрощения установки и уменьшения количества точек подключения.

     • Циклонное отделение воды: Центробежное вихревое движение удаляет жидкую воду до того, как воздух пройдет через картридж фильтра, эффективно продлевая срок службы фильтрующего элемента.

     • Ручка, регулируемая потяжением и блокировка нажатием: Потяните ручку вверх, чтобы отрегулировать давление; нажмите вниз, чтобы заблокировать положение, предотвращая непреднамеренное изменение давления, вызванное вибрацией или случайным прикосновением.

     • Встроенный порт манометра: Порт для прямого монтажа манометра без дополнительных адаптеров.

     • Прозрачная чаша для ПК с защитной крышкой: Визуальное наблюдение за уровнем воды внутри чаши фильтра в режиме реального времени.

     • Модульная совместимость сращивания: Может быть напрямую собран с лубрикатором серии AL для создания полноценного трехкомпонентного комплекта FRL серии AC.

5. Типичные сценарии применения

     • Первичная очистка воздуха и стабилизация давления для средств автоматизации, станков и производственных линий.

     • Передняя обработка источника воздуха для распылительного оборудования, пневматических инструментов, электромагнитных клапанов и цилиндров

     • Централизованное регулирование и очистка давления в магистральных трубопроводах цеха и на выходе воздушных компрессоров.

6. Рекомендации по техническому обслуживанию

     • Регулярно сливайте конденсат; держите уровень воды ниже предупреждающей линии.

     • Замените фильтрующий элемент при очевидном повышении падения давления или через 6–12 месяцев нормальной эксплуатации.

     • Монтировать вертикально; совместите стрелку потока воздуха на корпусе с фактическим направлением потока воздуха.

7. Рекомендуемые комбинации воздушных контуров

     • Стандартный контур смазки: Фильтр-регулятор AW → Лубрикатор AL → пневмопривод

     • Безмасляный чистый контур: Фильтр-регулятор AW (без лубрикатора AL) → пневмопривод
