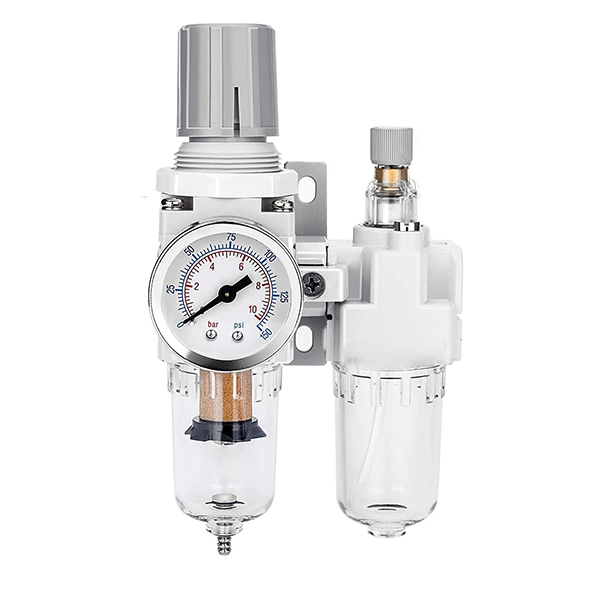

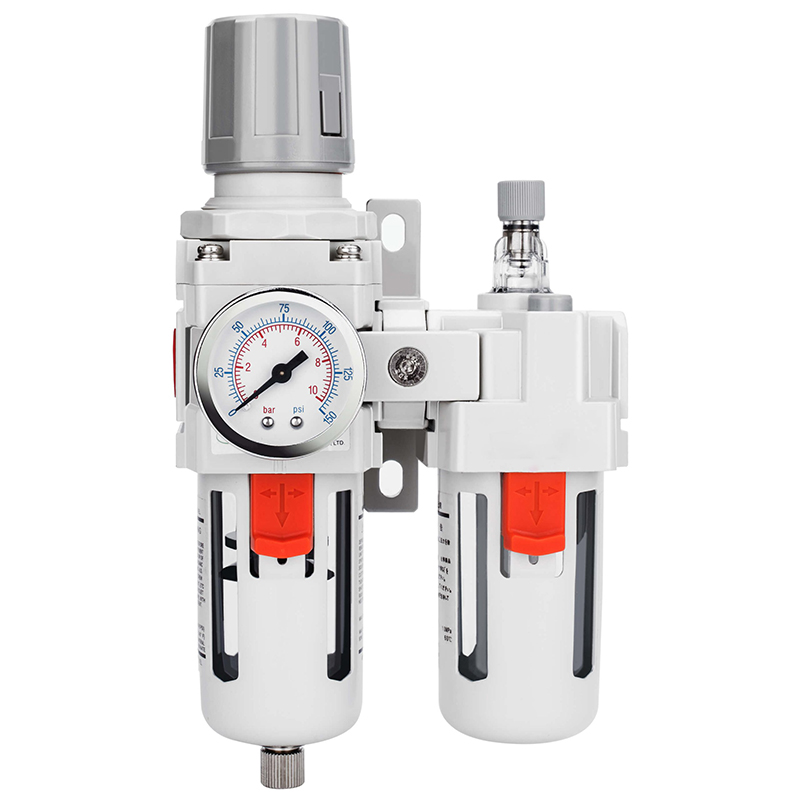

Пневматический двухблочный комбо FRL серии AC

Двухблочный пневматический комбо FRL серии AC | Воздушный фильтр и регулятор AF+AR Интегрированная установка очистки источника воздуха

Бренд: SOLIH от Richge Technology | Стандартный промышленный пневматический узел обработки источника воздуха

1. Обзор продукта

     Серия SOLIH AC представляет собойстандартный интегрированный двухблочный комбинированный блок обработки пневматическим источником воздуха, объединяющий воздушный фильтр AF и регулятор давления AR в одном модульном блоке. Он обеспечивает профессиональную очистку сжатого воздуха и стабильное регулирование давления в одной установке, эффективно удаляя влагу, пыль и твердые примеси, сохраняя при этом постоянное рабочее давление в системе. Благодаря интегрированной конструкции, компактной установке и простому обслуживанию, это наиболее распространенная стандартная конфигурация автоматизированного пневматического оборудования, идеально подходящая для предварительного кондиционирования воздуха в компрессорах и различных пневматических приводах.

2. Позиционирование продукта

  Комбинация двух агрегатов переменного тока = AF Фильтрация воды и пыли + AR Стабилизация и снижение давления

     Устанавливается в задней части воздушных компрессоров для первичной очистки источника воздуха и точного контроля давления. Это универсальный стандартный узел для пневматических систем промышленной автоматизации, широко используемый в безмасляном чистом оборудовании и в сценариях общей стабилизации пневматических цепей.

3. Модель полной серии и класс расхода

4. Основные технические характеристики

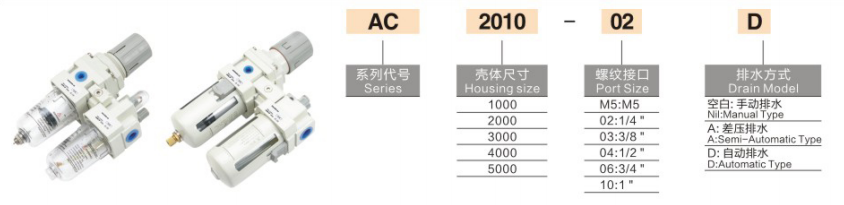

5. Правила кодирования модели и пояснения

     • АС2010-02: Комбинированный блок из 2 источников воздуха, размер 2000, порт Rc1/4, стандартный ручной дренаж.

     • AC4010-04D: Комбинированный блок из 2 источников воздуха, размер 4000, порт Rc1/2, тип автоматического дренажа.

     • AC3010-03G: Комбинированный блок из двух блоков с высокоточным манометром

  Определение суффикса

     • Нет суффикса: Ручной слив (экономичный стандартный тип)

     • -Д: Автоматический слив (для круглосуточно работающего оборудования)

     • -Г: Оснащен манометром для визуальной регулировки давления.

6. Структурные особенности и преимущества продукта

     • Интегрированная модульная конструкция: Интегрированная конструкция фильтра и регулятора обеспечивает единую установку и демонтаж, что значительно экономит место на трубопроводе и упрощает компоновку на месте и ежедневное обслуживание.

     • Эффективное водоотделение и длительный срок службы: Центробежно-вихревое разделение на передней ступени эффективно удаляет крупный водяной туман и примеси, снижая нагрузку на фильтрующий элемент и продлевая срок службы прецизионного фильтрующего элемента с размером частиц 5 мкм.

     • Стабильное выходное давление и быстрый отклик: Конструкция регулирования давления переливного типа обеспечивает чувствительную реакцию давления и стабильное давление на выходе, эффективно предотвращая колебания давления во время работы оборудования.

     • Самоблокирующаяся конструкция, защищающая от неправильной эксплуатации: Конструкция ручки самоблокирующейся регулировки давления предотвращает дрейф давления, вызванный вибрацией оборудования или случайным прикосновением, обеспечивая долгосрочную стабильность параметров пневматической системы.

     • Визуальный мониторинг уровня воды: Прозрачная чашка для воды из ПК с защитной крышкой обеспечивает визуальное наблюдение за уровнем воды в реальном времени, избегая чрезмерного скопления воды, влияющего на качество фильтрации и последующие компоненты.

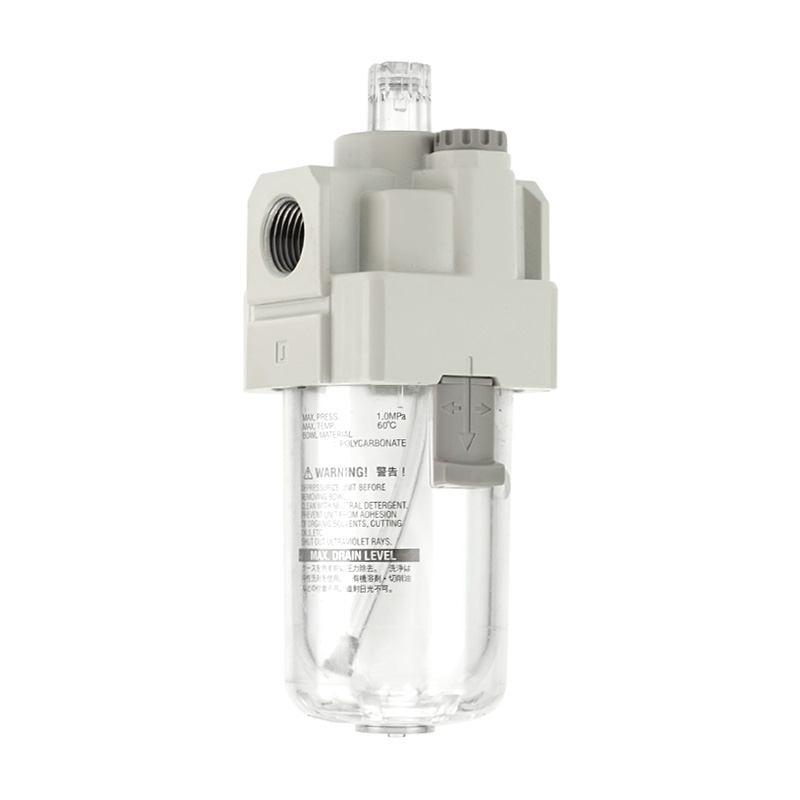

     • Бесплатное обновление и расширение: Стандартный модульный интерфейс поддерживает прямое соединение с помощью масляного спрея AL, что позволяет быстро модернизировать его до полной трехкомпонентной сборки FRL для смазываемых пневматических контуров.

7. Типичные сценарии применения

     • Автоматизация промышленного оборудования: Предварительная обработка источника воздуха для автоматизированных машин, станков, роботизированных манипуляторов и прецизионных автоматических производственных линий.

     • Трубопроводное оборудование легкой промышленности: Стабильная очистка пневматических систем электроники, упаковки, полиграфии, текстиля и сборочных линий.

     • Защита пневматических компонентов: Фронтальная фильтрация и стабилизация давления для цилиндров, электромагнитных клапанов и пневматических инструментов для снижения износа и частоты отказов.

     • Централизованная обработка источников воздуха: Первичная очистка воздуха и регулирование давления в основных воздухопроводах заводских цехов для улучшения общего качества источника воздуха.

8. Рекомендации по ежедневному обслуживанию

     • Регулярный дренаж: Регулярно сливайте скопившуюся в чаше воду, чтобы уровень воды был ниже предупреждающей линии и не допускайте попадания жидкой воды в выходной контур.

     • Своевременная замена фильтрующего элемента: При значительном повышении перепада давления немедленно заменить фильтрующий элемент; регулярная замена каждые 6–12 месяцев для поддержания оптимальной эффективности фильтрации.

     • Стандартная установка: Устанавливайте вертикально, строго следуя стрелке потока воздуха на корпусе, чтобы обеспечить нормальное отделение воды и эффективность регулирования давления.

9. Инструкции по выбору двух- и трехблочного FRL

     • AC, двухблочный (фильтр + регулятор): Подходит длябезмасляное и чистое пневматическое оборудование, такие как прецизионное электронное оборудование, вакуумные системы и безмасляные цилиндры.

     • Трехкомпонентный переменный ток (фильтр + регулятор + лубрикатор): Подходит для обычных пневматических цилиндров, пневматических двигателей и движущихся пневматических компонентов, требующих масляной смазки.

Краткое изложение одним предложением

     Комбинированный двухблочный агрегат серии SOLIH AC объединяет высокоэффективную фильтрацию воздуха и точную стабилизацию давления, отличается модульной установкой, регулировкой давления против дрейфа и визуальным контролем уровня воды, что является наиболее экономичным и широко применимым стандартным решением для очистки источника воздуха для промышленных автоматизированных пневматических систем.
