Пневматический воздушный фильтр серии AF

Пневматический воздушный фильтр серии AF | Фильтр предварительной очистки сжатого воздуха SOLIH для системы очистки источника воздуха

Бренд: SOLIH от Richge Technology | Промышленный пневматический фильтр очистки воздуха

1. Обзор продукта

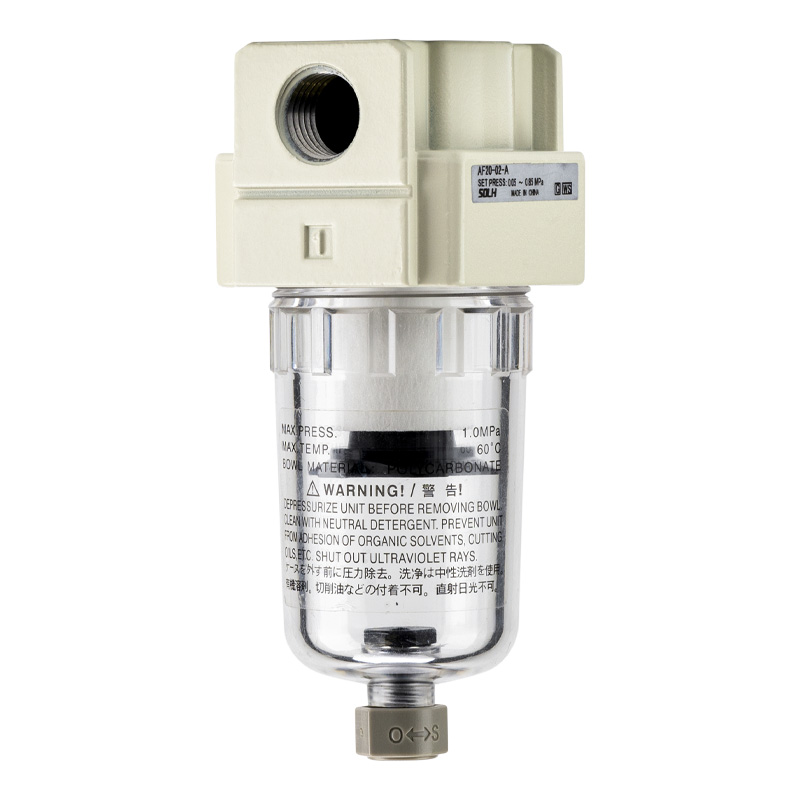

     Воздушный фильтр серии SOLIH AF – этоосновной компонент предварительного фильтра пневматической системы очистки источника воздуха. Он использует двойную структуру фильтрации с центробежным вихревым отделением воды и волокнистым фильтрующим элементом, который эффективно удаляет жидкую воду, масляный туман, пыль, ржавчину и твердые частицы из сжатого воздуха. Оно эффективно защищает последующие пневматические компоненты, такие как электромагнитные клапаны, цилиндры и пневматические инструменты, от загрязнения и износа. Фильтр AF поддерживает модульную сборку и может идеально сочетаться с клапанами регулирования давления AR и лубрикаторами AL для формирования двух- или трехблочных комбинаций обработки воздуха AC, служащих основной гарантией очистки для промышленных пневматических систем.

2. Полная спецификация модели и размера порта.

3. Основные технические параметры

4. Правила и определение кодирования модели

  Стандартное определение модели

     • АФ2000-02: Пневматический фильтр серии AF, размер 2000, порт с резьбой Rc1/4, стандартный ручной дренаж.

     • АФ4000-04Д: Пневматический фильтр серии AF, размер 4000, порт с резьбой Rc1/2, автоматический дренажный тип.

  Объяснение правила кода

     • АФ: Код серии фильтра источника воздуха.

     • 2000/3000/4000/5000: Размер тела и степень текучести.

     • 02/04: Спецификация резьбового порта

     • Суффикс D: Функция автоматического дренажа (без суффикса для стандартного ручного дренажа)

5. Основные преимущества продукта

     • Двойная эффективная фильтрация: Передняя центробежная вихревая структура быстро отделяет жидкую воду и крупные примеси, а задний фильтрующий элемент из волокна высокой плотности толщиной 5 мкм улавливает мелкую пыль и частицы, обеспечивая многоступенчатую глубокую очистку сжатого воздуха.

     • Варианты двойного дренажа: Оборудован стандартным ручным дренажем для обычного оборудования периодического действия; дополнительная версия с автоматическим дренажем (-D) для круглосуточной непрерывной работы оборудования, позволяющая избежать пропуска обслуживания вручную.

     • Модульная комбинированная конструкция: Стандартная модульная структура поддерживает бесшовное соединение с регулятором давления AR и масляным распылителем AL, свободно собирая двух- или трехблочные группы обработки источника воздуха, удобные для установки оборудования и интеграции трубопровода.

     • Безопасная и визуальная работа: Оснащен защитной крышкой чашки для предотвращения повреждения чашки и разлетающихся частиц; встроенный дисплей перепада давления интуитивно отображает состояние засоренности элемента, напоминая пользователям о своевременной замене и обслуживании.

     • Широкая адаптируемость и стабильность: Стабильная работа в широком диапазоне давлений 0,15–0,9 МПа и температуре окружающей среды -5–60 ℃, подходит для различных суровых условий промышленных цехов.

6. Типичные сценарии применения

     • Очистка основного трубопровода воздушного компрессора: Централизованная фильтрация и очистка воздуха для главных газовых контуров заводских цехов для улучшения общего качества воздуха.

     • Автоматизация промышленного оборудования: Поддержка очистки автоматизированного оборудования, станков, упаковочного оборудования и электронного производственного оборудования для стабилизации работы пневмосистемы.

     • Сценарии высокоточной отрасли: Предварительная очистка источника воздуха для распыления, сварки, прецизионных инструментов и измерительных приборов во избежание влияния примесей на точность обработки.

     • Защита пневматических компонентов: Используется в качестве входного фильтра для цилиндров, электромагнитных клапанов и пневматических инструментов для уменьшения износа компонентов и продления срока службы.

7. Рекомендации по ежедневному обслуживанию

     • Регулярный дренаж: Периодически сливайте скопившуюся воду в стакане фильтра, чтобы уровень воды был ниже предупреждающей линии и не допускал вытекания жидкой воды вниз по течению.

     • Своевременная замена элементов: Замените волоконный фильтрующий элемент, когда разница давления воздуха заметно увеличится или через 6–12 месяцев регулярного использования, чтобы обеспечить эффективность фильтрации.

     • Стандартная установка: Устанавливайте вертикально строго в соответствии со стрелкой воздушного потока на корпусе клапана, чтобы обеспечить нормальную фильтрацию и отделение воды.

Краткое изложение одним предложением

     Воздушный фильтр серии SOLIH AF имеет двойную центробежную и волоконную структуру фильтрации с высокоточной очисткой 5 мкм, двойными режимами слива и модульной комбинированной функцией, что является наиболее важным компонентом предварительной очистки для промышленных пневматических систем обработки источников воздуха для защиты последующего пневматического оборудования.
