Воздушный фильтр большой пропускной способности серии AF800/АФ900

Бренд:SOLH от Richge Technology

Обзор продукта

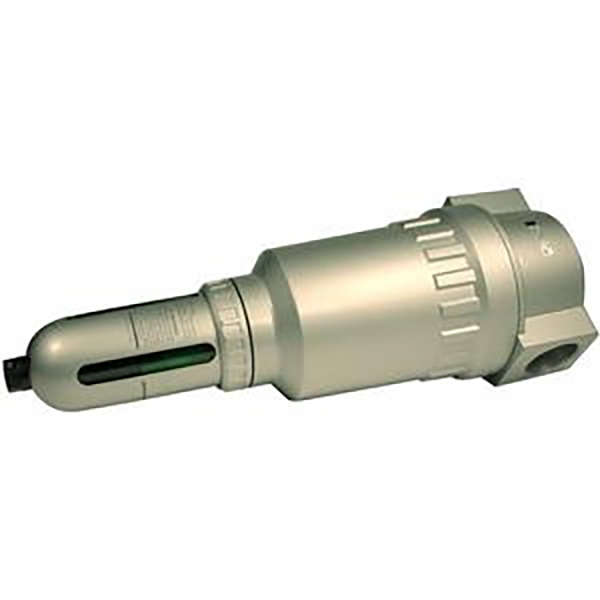

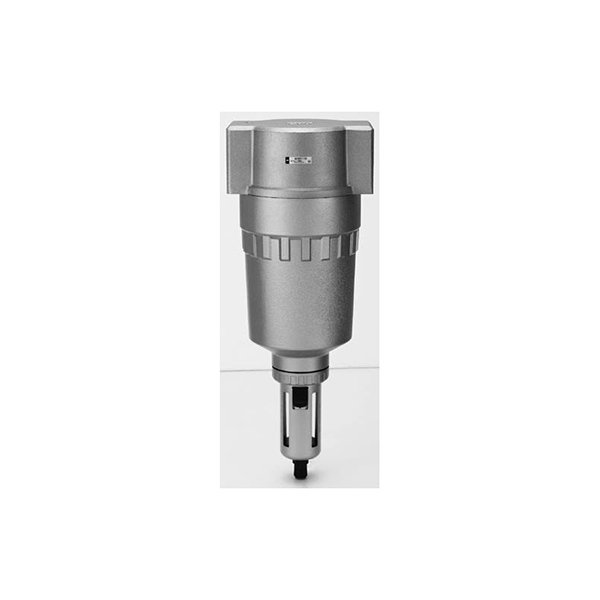

     SOLH AF800 и AF900 — это промышленные крупнокалиберные воздушные фильтры высокой производительности для магистральных трубопроводов, полностью взаимозаменяемые по размерам и характеристикам с оригинальными фильтрами SMC AF800/AF900. Предназначен для основного источника воздуха воздушного компрессора, централизованной подачи воздуха всей производственной линии и многоклапанных островных пневматических систем с высоким расходом. В отличие от небольших сплит-систем подготовки воздуха AF200/300/400, они отличаются увеличенным каналом потока, сверхвысоким потоком очистки и резервуаром для сбора воды большой емкости.

     Он центробежно отделяет конденсат, ржавчину и примеси пыли из сжатого воздуха, полностью защищая выходные электромагнитные клапаны, цилиндры, вакуумные эжекторы и большие пневматические приводы, что значительно снижает интенсивность отказов всей пневматической линии.

Две полные спецификации:

   1.  AF800: Средний большой расход, порт G1¼/G1½ (1,25/1,5 дюйма)

   2.  AF900: Очень большой фильтр основного трубопровода, порт G2 (2 дюйма).

     Дополнительные аксессуары: ручной слив/поплавковый автоматический слив, универсальный фильтрующий элемент, прозрачная чаша из поликарбоната/металлическая взрывозащищенная чаша. Широко сочетается со станками, линиями по производству литиевых батарей, покрасочными цехами и полным химическим оборудованием, требующим высокой мощности источника воздуха.

Полное правило кодирования модели

   Полный формат кода заказа: AF800-F16 / AF900-F20 - □ - □

    1. AF800 / AF900: код серии воздушного фильтра большой производительности с высокой пропускной способностью.

    2. F12/F16/F20: размер резьбы порта.

     -- F12 = G1¼ (1,25 дюйма)

     -- F16 = G1½ (1,5 дюйма)

     -- F20 = G2 (2 дюйма)

   3. Средний суффикс: тип дренажа.

     -- Пусто: стандартный ручной слив.

     -- AD47: Нормально закрытый поплавковый автоматический слив NC (для чаши ПК, утечка воздуха отсутствует после выключения оборудования)

     -- AD48-6: НЕТ нормально открытого поплавкового автоматического слива (для металлической нейлоновой чаши, непрерывный автоматический слив)

   4. Конечный суффикс: вариант материала чаши для воды.

     -- Заготовка: стандартная прозрачная чаша для ПК + металлическая защитная крышка от столкновений.

     -- M: Нержавеющая металлическая чаша с окном для наблюдения за уровнем жидкости (для пыльных, масляных и суровых условий на открытом воздухе)

     -- MG: Металлическая чаша со встроенным указателем уровня жидкости для дистанционного наблюдения за объемом воды.

   5. Настраиваемая точность фильтрующего элемента:

     -- Стандартный 5 мкм; дополнительный высокоточный фильтр 2 мкм, фильтр грубой очистки 10/20/40/70/100 мкм

Таблица технических характеристик универсального ядра

Внутренняя структура и принцип работы фильтрации

  1. Этап 1: Направляющая конструкция центробежного водоотделения

     -- Воздушный поток вращается с высокой скоростью по касательной; центробежная сила выбрасывает жидкий конденсат, капли масла и крупные частицы ржавчины к внутренней стенке чаши, которые под действием силы тяжести оседают на дно. Более 95% жидких загрязняющих веществ предварительно отделяются, чтобы снизить нагрузку на фильтрующий элемент и продлить цикл замены.

  2. Этап 2: Многослойный волоконный фильтрующий элемент

     -- Сжатый воздух после центробежного обезвоживания проходит через многослойный волоконный фильтрующий картридж для улавливания крошечной твердой пыли и мелких частиц масляного аэрозоля. Высокоточная версия с размером частиц 2 мкм обеспечивает источник сверхчистого воздуха для прецизионных пропорциональных клапанов и вакуумных контуров.

  3. Перегородка для защиты от брызг воды, встроенная над чашей.

     --  Изолирует осевшую воду внизу, чтобы избежать вторичного уноса жидкой воды потоком воздуха в трубопровод чистого воздуха.

  4. Съемная чаша для воды + сливной узел.

     Сливной клапан, встроенный снизу, с двумя дренажными решениями:

     -- Ручной слив: нажмите нижнюю кнопку, чтобы слить накопившуюся воду вручную.

     -- Автоматический слив поплавка: поплавок поднимается, когда вода достигает порога, чтобы автоматически открыть дренаж, автоматическая работа для непрерывных производственных линий.

   5. Основной корпус из твердого анодированного алюминиевого сплава

     -- Большой прямоточный канал со сверхнизким сопротивлением потоку воздуха, стабильная подача воздуха без явного падения давления при полной нагрузке.

     -- крупнопоточная нагрузка; антимасляная и антикоррозийная обработка поверхности.

Дополнительные аксессуары и руководство по выбору материалов

   1. Три варианта чаши для воды

   1.1 Стандартная прозрачная чаша для ПК (заводская настройка)

     -- Преимущество: визуальное наблюдение за уровнем воды в режиме реального времени, оснащенное металлической оболочкой для предотвращения столкновений, предотвращающей поломку железными отходами в мастерской. Подходит для обычных автоматизированных производственных линий в сухих помещениях.

   1.2 Нейлоновый металлический защитный колпак (суффикс М)

     -- Преимущество: высокая ударопрочность, устойчивость к смазочно-охлаждающей жидкости и ультрафиолетовому излучению, отсутствие риска хрупкого растрескивания. Идеально подходит для пыльной маслянистой окраски и высокотемпературных станков в тяжелых условиях работы.

   1.3 Металлическая чаша с указателем уровня жидкости (суффикс MG)

     -- Наружное смотровое окно на металлическом корпусе, читаемый объем воды для светоэкранированных закрытых взрывобезопасных сред, предпочтительно для химических и взрывозащищенных цехов.

   2. Сравнительная таблица двух моделей автоматического дренажа

  3. Руководство по выбору прецизионного фильтрующего элемента

     -- Стандартный фильтр 5 мкм: универсальный для большинства станков, цилиндров и электромагнитных клапанов, лучшее соотношение цены и качества.

     -- Высокоточный фильтр 2 мкм: вакуумные эжекторы, прецизионные пропорциональные регуляторы, контуры чистого воздуха для линий по производству электроники 3C.

     -- Фильтр грубой очистки 10–100 мкм: первичный предварительный фильтр на выходе воздушного компрессора для защиты последующих прецизионных компонентов источника воздуха.

Основные конкурентные преимущества продукта

   1. Большое отверстие, сверхнизкое сопротивление потоку.

     -- Корпус прямоточного клапана диаметром 1,25/1,5/2 дюйма с гораздо большим поперечным сечением потока, чем у малой серии AF. Минимальное ослабление давления при синхронном действии многоцилиндровых и многоклапанных узлов, стабильная выходная тяга всего оборудования.

   2. Камера хранения воды большой емкости.

     -- Чаша большого объема объемом 45 см³ снижает частоту частого слива и идеально подходит для централизованной фильтрации в главном трубопроводе воздушного компрессора.

  3. Полное покрытие тяжелых условий труда.

     -- Свободный выбор прозрачной взрывозащищенной чаши из ПК / металла, применимой для использования в помещении, на открытом воздухе, в пыльных и химических взрывозащищенных средах.

  4. Соответствующее комплексное решение для источника воздуха

     -- Может комбинироваться с регулятором давления большого расхода AR800/AR900 и лубрикатором масляного тумана AL800/AL900 для формирования двухблочного блока подачи воздуха AFC/трехблока AC большой производительности, полного основного блока обработки источника воздуха.

  5. Полностью взаимозаменяемы с импортными брендами.

     -- Соответствующие монтажные размеры, характеристики резьбы и размер фильтрующего элемента стандартным международным брендам. Прямая замена при ремонте основного трубопровода воздушного компрессора без модификации трубопроводов или кронштейнов.

  6. Низкие эксплуатационные расходы и длительный срок службы.

     -- Центробежная предварительная сепарация замедляет скорость загрязнения фильтрующего элемента; Фильтрующий картридж можно разобрать, очистить и использовать повторно, что снижает стоимость замены расходных материалов.

Стандартные комплексные решения для согласования источников воздуха

  1. Решение 1: Трехблочный главный источник воздуха производственной линии для тяжелых условий эксплуатации

     -- Выход воздушного компрессора → Фильтр AF900-F20 + Регулятор AR900 + Лубрикатор AL900 (трехкомпонентный блок AC900) → Ответвление основного трубопровода из нейлона PA → Клапанные острова 4V, цилиндры поворотного стола MSQ, ножные пульты управления 4F на каждой станции

  2. Решение 2: Безмасляная двухблочная сборка для взрывозащищенных литиевых батарей и покрасочных цехов

     -- Магистральный трубопровод воздушного компрессора → Фильтр с металлической чашей АФ800-Ф16 + Регулятор АР800 (двухсекционный АФК800, снять лубрикатор) → Электроклапаны взрывозащищенные 50-ВФЭ/50-ВПЭ + Захватные станции вакуумного эжектора ЗУ

  3. Решение 3: Централизованная подача воздуха для небольших станков

     -- Высокопоточный фильтр AF800-F12 (G1¼) → Многоходовой главный трубопровод из ПУ/ПА, питающий несколько станков с донными клапанами 3F, стандартными цилиндрами SC и продувочными пистолетами C110.

Типичные сценарии промышленного применения

     -- Большие станки с ЧПУ, тяжелое штамповочное и клепальное оборудование, основной источник воздуха.

     -- Покрытие литиевых батарей, взрывозащищенные автоматизированные производственные линии для сборки элементов.

     -- Мастерские по полной покраске автомобилей, взрывозащищенным от чернил и пыли

     -- Крупные упаковочные линии, логистическая сортировка, многостанционная централизованная подача воздуха.

     -- Автоматическое управление клапанами химических трубопроводов, полное пневматическое оборудование для поддержки нефти и газа.

     -- Первичный предварительный фильтр на входе в главную компрессорную комнату для защиты последующих прецизионных компонентов источника воздуха.

Примечания по выбору и эксплуатации

  1. Правило выбора потока

     -- Если общее потребление воздуха цилиндрами и клапанными блоками на одном трубопроводе превышает 6000 л/мин, необходимо выбрать AF800; свыше 12000 л/мин выбирайте AF900. Малый AF200/300 не может выдерживать большой поток, что приводит к сильному падению давления и недостаточной тяге цилиндра.

  2. Красная линия выбора чаши

     -- Запрещается использовать стандартную прозрачную чашу для окраски, работы в маслянистой среде, на открытом воздухе и во взрывобезопасных зонах. Необходимо перейти на металлическую версию M/MG, чтобы избежать угроз безопасности, вызванных растрескиванием и утечкой воды после удара.

  3. Обязательное правило для вакуумных цепей.

     -- Вакуумные производственные линии используют только двухблочную сборку AFC (без лубрикатора). Лубрикатор масляного тумана AL не может быть подключен последовательно, чтобы предотвратить блокирование смазочного масла сопла вакуумных эжекторов ZU/ZB.

  4. Стандарт направления установки

     -- Стрелка потока воздуха «ВХОД/ВЫХОД» напечатана в верхней части корпуса клапана. Устанавливайте строго в соответствии с направлением впуска воздуха, указанным стрелкой; Чаша для воды должна быть обращена вертикально вниз, чтобы обеспечить нормальное осаждение и сбор конденсата.

  5. Требования к циклу технического обслуживания

     -- Чаша ПК: ежедневно проверяйте накопившуюся воду; Модель автоматического слива еженедельно проверяйте заклинивание поплавка

     -- Стандартный фильтрующий элемент 5 мкм: очищайте каждые 30 дней, заменяйте каждые 15 дней в условиях сильной запыленности.

     -- Высокоточный фильтрующий элемент 2 мкм: заменяйте каждые 15 дней.

     -- Перед техническим обслуживанием: закройте передний главный ручной запорный клапан HSV, стравите остаточное давление в трубопроводе, прежде чем снимать чашу и картридж фильтра.

Краткое изложение одним предложением

     Главный трубопроводный воздушный фильтр SOLH AF800/AF900 имеет центробежную конструкцию предварительного разделения со сверхвысоким расходом 12000–20000 л/мин, дополнительный автоматический поплавковый слив и прозрачную/металлическую взрывозащищенную чашу для воды, соответствующую AR/AL800/900, образующую комплексную установку подачи воздуха большого диаметра в качестве основного оборудования для отделения влаги и примесей для основных линий воздушного компрессора, литиевой батареи, окраски и централизованной подачи воздуха для тяжелых станков. системы.
