Серия пневматических компонентов

Шарнирное соединение с двойной проушиной типа SOLH Y для штокового конца пневматического цилиндра, стандартный вилочный соединитель, взаимозаменяемый с деталями SMC/AirTAC. Внутренняя резьба M10×1,25-M27×2, соответствующая отверстиям 32–125 мм, диаметр отверстия под штифт 10–27 мм, поворот в одной плоскости ±5°. Углеродистая сталь, черненая/оцинкованная или нержавеющая сталь. Идеально подходит для грузоподъемных проушин с одним ушком, выдерживающих высокие нагрузки, в двухтактных и шарнирно-сочлененных механизмах.

Плавающее соединение типа SOLH F для штокового конца пневматического цилиндра, гибкий компенсирующий соединитель с шаровой головкой. Поглощает осевое/радиальное смещение (осевое ±1,5 мм, угловое ±2°~±5°), устраняет боковое усилие и защищает уплотнения цилиндра. Резьба M6×1,0–M20×1,5, соответствующая отверстиям 16–100 мм, анодированный алюминий или нержавеющая сталь 304. Взаимозаменяем с серией AirTAC F, SMC JAF/JAHF. Идеально подходит для запрессовки, сборочных линий и транспортировки с длинным ходом.

Подшипник стержня типа «рыбий глаз» SOLH U для конца стержня пневматического цилиндра, универсальный шарнир на 360 ° с поворотом ± 13 ° ~ ± 15 °. Компенсирует соосное отклонение до 2 мм, устраняет боковую силу и защищает уплотнения цилиндра. Резьба M6×1,0–M27×2, соответствующая отверстиям 16–125 мм, подшипниковая сталь/самосмазывающая медь/варианты из нержавеющей стали 304. AirTAC F-U и SMC PHS взаимозаменяемы. Идеально подходит для высокоскоростных, эксцентриковых и многоугольных механизмов нагрузки.

Самоблокирующееся пневматическое быстроразъемное соединение SOLH C-типа, самоблокирующаяся конструкция со стальным шариком для работы одной рукой. Уплотнение NBR, рабочее давление 0-1,0 МПа. Варианты: никелированная сталь/пластик. Серии PP10~PP40, PF/PH/SP/SM для полиуретановой трубки Φ4×6–Φ8×12 и резьбы G1/4, G3/8, G1/2. Кросс-бренд взаимозаменяем с SMC и AirTAC. Широко используется для воздушных компрессоров, пневматических инструментов и пневматических линий вакуумных генераторов.

SOLH KQ2H, прямой ввод одним нажатием, прямая замена SMC KQ2H. Корпус из ПОМ, резьба из никелированной латуни, уплотнение из NBR. Работает со сжатым воздухом до 1,0 МПа и вакуумом до -95 кПа. Охватывает трубы из ПУ/ПА диаметром 2–16 мм, с метрической конической резьбой M и R, равного диаметра и переходной конфигурации. Идеально подходит для вакуумных генераторов, микроцилиндров и закрытых пневматических трубопроводов автоматизации.

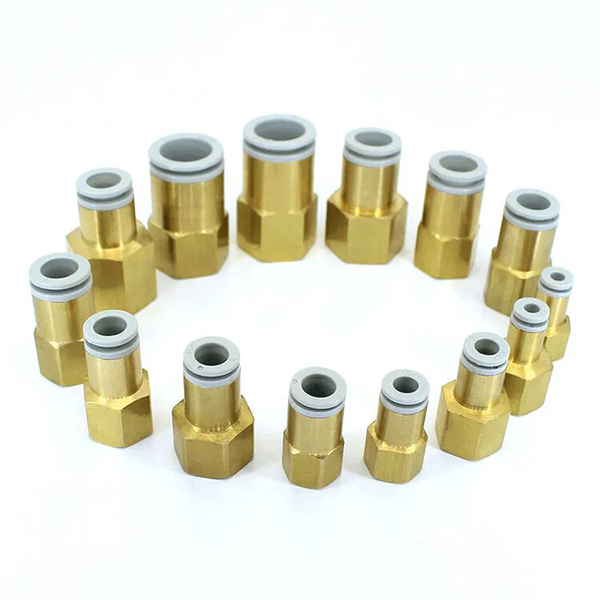

Фитинг SOLH KQ2F одним нажатием, прямая замена SMC KQ2F. Корпус из никелированной латуни, уплотнение из NBR, работает при вакууме (-0,1 МПа) и сжатом воздухе до 1,0 МПа. Один конец для трубки PU/PA/FEP/PFA, другой конец с внутренней резьбой M5/Rc1/8~Rc1/2. Компактная вращающаяся конструкция для трубопроводов в ограниченном пространстве, широко используется в электромагнитных клапанах, цилиндрах и вакуумных контурах автоматизации.

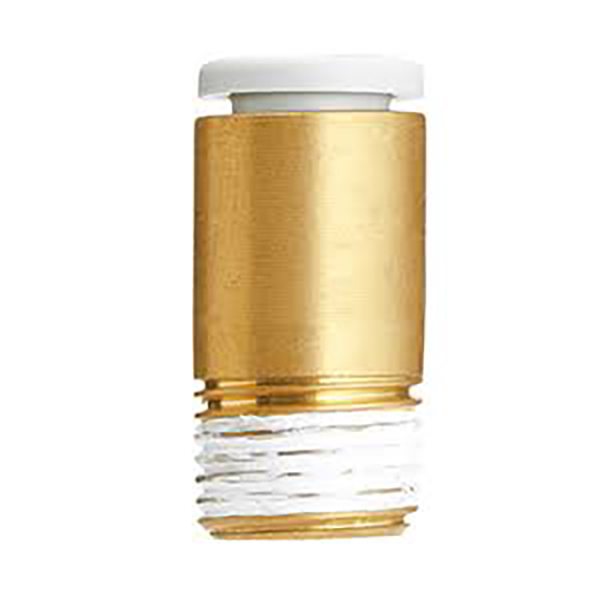

Фитинг SOLH KQ2S одним нажатием, прямая замена SMC KQ2S. Корпус из никелированной латуни, уплотнение из NBR, работает при вакууме (-0,1 МПа) и сжатом воздухе до 1,0 МПа. Один конец для трубки PU/PA, конец с наружной резьбой и утопленным внутренним шестигранником позволяет затягивать шестигранным ключом в ограниченном пространстве. Отлично подходит для компактных клапанных блоков, пневматической проводки высокой плотности и систем вакуумной адсорбции.

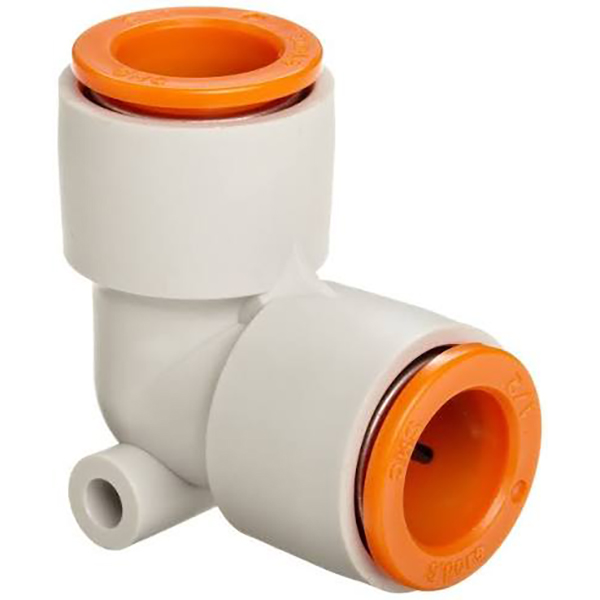

SOLH KQ2L Угловой фитинг под углом 90° в одно касание, прямая замена SMC KQ2L. Корпус из ПОМ, уплотнение из NBR, выдерживает сжатый воздух 0–1,0 МПа и вакуум до 95 кПа. Несколько стилей: наружная резьба, колено одинакового диаметра, колено штока и переходное колено штока для трубок из ПУ/ПА. Идеально подходит для компактных трубопроводов под углом 90° в вакуумных генераторах, электромагнитных клапанах и средствах автоматизации.

SOLH KQ2LU Цанговый фитинг L-типа с двойным коленом от 1 до 2, взаимозаменяемый с SMC KQ2LU. Конструкция с одним входом и двумя выходами под углом 90° для сбалансированного воздушного потока. Корпус из ПОМ, никелированная латунная резьба и уплотнение из НБР, работает при давлении сжатого воздуха 0–1,0 МПа и вакууме -95 кПа. Варианты с несколькими резьбами и одинаковым диаметром для трубок из ПУ/ПА, широко используемых в роботизированных концевых эффекторах и разветвлениях вакуумных присосок.
