Бренд: SOLH от Richge Technology | Очиститель выхлопных газов, эквивалентный SMC AMC, удаление масляного тумана + встроенное шумоподавление

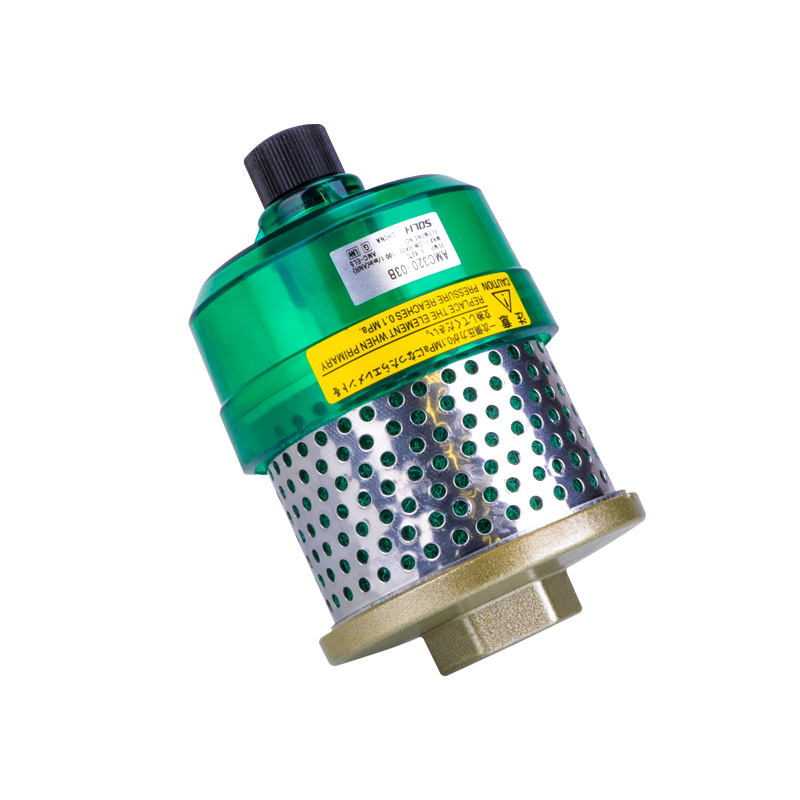

Очиститель выхлопных газов серии SOLH AMC, также известный как очиститель выхлопных масел или очиститель глушителя, объединяет в себе отделение масляного тумана и подавление шума. Он улавливает масляный туман и мелкую пыль, переносимые с выхлопным воздухом из пневматических систем, одновременно значительно снижая шум выхлопа. Он решает две распространенные проблемы мастерских: разбрызгивание масляного тумана и шумовое загрязнение. Это модернизированная альтернатива стандартным глушителям, установленным на выпускном отверстии электромагнитных клапанов и пневмоцилиндров.

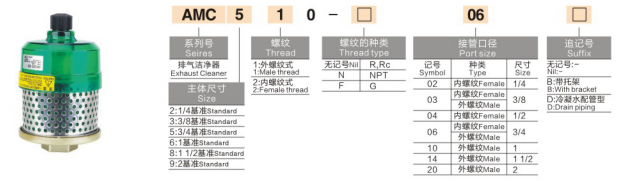

AMC + код размера + форма резьбы + тип резьбы — размер порта + опция суффикса
|
Позиция |
Код |
Значение и описание |
|
1 |
АМЦ |
Серия: Очиститель выхлопных газов |
|
2 |
2/3/5/6/8/9 |
Справочный размер корпуса: 2=1/4", 3=3/8", 5=3/4", 6=1", 8=1 1/2", 9=2" |
|
3 |
1 / 2 |
Форма резьбы: 1 = наружная резьба; 2=Гнездовая резьба |
|
4 |
Пустой / Н / Ф |
Тип резьбы: Пустая = коническая резьба R/Rc; Н=НПТ; F=G параллельная резьба |
|
5 |
03.02.04.06.10.14.20 |
Размер порта подключения: 02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1", 14=1 1/2", 20=2" |
|
6 (Необязательный суффикс) |
Б/Д |
B=С монтажным кронштейном; D=Тип дренажного трубопровода для сбора конденсата |
|
Код размера корпуса |
Эталонный порт |
Макс. поток обработки, л/мин |
Типичный пример модели |
|
2 |
1/4" |
≤300 |
АМЦ220-02 (внутренняя резьба 1/4 дюйма) |
|
3 |
3/8" |
≤600 |
АМЦ310-03 (наружная резьба 3/8 дюйма) |
|
5 |
3/4" |
≤2500 |
АМЦ510-06 (наружная резьба 3/4 дюйма) |
|
6 |
1" |
≤5000 |
АМЦ610-10 (наружная резьба 1") |
Примечание. Размер корпуса является эталонной спецификацией; Фактический размер соединительной резьбы определяется пятым кодом, который может быть идентичным или уменьшенным для использования адаптера.
Пример 1: AMC510-06: номер корпуса 34 дюйма, фактическое отверстие с наружной резьбой 3/4 дюйма.
Пример 2: AMC320-02: номер корпуса 38 дюймов, фактическое отверстие с внутренней резьбой 1/4 дюйма (уменьшенное отверстие)
Варианты суффикса:
Б Оснащен монтажным кронштейном для крепления к раме машины, в основном для крупногабаритных AMC.
Д Версия со сливным трубопроводом и нижним выпускным отверстием для масла/воды для централизованного сбора масла, идеальна для условий сильного масляного тумана.
|
Элемент |
Параметр |
|
Применимая жидкость |
Сжатый воздух, содержащий масляный туман и мелкую пыль. |
|
Максимальное рабочее давление |
1,0 МПа |
|
Температура окружающей среды |
-5℃ ~ +60℃ (без замерзания) |
|
Рейтинг фильтрации |
0,3 мкм; Эффективность удаления масляного тумана: 99% ~ 99,9%. |
|
Шумоподавление |
30 ~ 35 дБ(А), выше, чем у стандартных глушителей |
|
Фильтрующий элемент |
Композитное стекловолокно + активированный уголь, сменный. |
|
Материал корпуса |
Огнестойкий инженерный пластик, защита от брызг масла |
Принцип работы
Отработанный воздух из пневматических компонентов поступает в АМС. Крупные капли масла отделяются центробежной направляющей, отбрасываются на внутреннюю стенку корпуса и стекают в масляный поддон.
Воздушный поток проходит через композитный элемент из стекловолокна + активированный уголь для улавливания мелкого масляного тумана и частиц размером ≥0,3 мкм.
Перед выпуском воздух проходит через встроенную глушительную структуру, обеспечивая удаление масла и снижение шума за один этап.
Встроенный масляный резервуар собирает отделенное масло для периодического слива во избежание вторичного загрязнения.
|
Элемент сравнения |
SOLH AMC Очиститель выхлопных газов |
Стандартный глушитель серии AN |
|
Основная функция |
Шумоглушение + фильтрация масляного тумана и пыли, двойная функция |
Только шумоподавление, без отделения масла |
|
Обращение с масляным туманом |
Высокоэффективный улавливание, предотвращение загрязнения масла в мастерской |
Нет фильтрации; масляный туман выбрасывается прямо в мастерскую |
|
Обслуживание |
Сменный элемент + ручной слив масла, многоразовый |
Прямая замена после блокировки, нет маслосборной структуры |
|
Типичное применение |
Чистая мастерская, запрещенная среда масляного тумана. |
Базовое снижение шума без необходимости контроля масла |
|
Уровень затрат |
Прибл. 2~3 раза глушитель AN того же размера порта |
Низкая стоимость массового базового контроля шума |
Шаги быстрого выбора
Подтвердите расход выхлопных газов: выберите номинальный расход AMC ≥ максимального расхода выхлопных газов электромагнитного клапана/цилиндра.
Сопоставьте размер резьбового отверстия с выпускным отверстием пневматического компонента.
Настройка приложения: Стандартная версия для общей мастерской; AMC520 или выше предпочтителен для чистых помещений для пищевой промышленности и электроники с нулевой устойчивостью к масляному туману.
Обслуживание и замена
Цикл замены фильтра: 3–6 месяцев при нормальном режиме работы; ежемесячно проверять состояние густого масляного тумана
Регулярно сливайте скопившееся масло через нижний сливной кран во избежание обратного вытекания масла и засорения элемента.
Значительное повышение противодавления выхлопных газов или медленная работа цилиндра указывает на засорение элемента; заменить немедленно
Очиститель выхлопных газов серии SOLH AMC соответствует соглашению об именах SMC AMC, размерам интерфейса и параметрам производительности. Фильтрующие элементы взаимозаменяемы. Он обеспечивает надежное экономичное решение для проектов автоматизации и экспортного оборудования.
