Бренд:SOLH от Richge Technology
 |
 |
Серия SOLH AN — это специальный глушитель для всех пневматических систем. Его основные функции включают снижение шума выхлопных газов, очистку выхлопных газов и подавление брызг масляного тумана. Широко монтируемый на выпускных отверстиях электромагнитных клапанов, пневматических цилиндров и всех клапанов регулирования подачи воздуха, он является важным аксессуаром для защиты окружающей среды и снижения шума для полных пневматических цепей.
1. Малые и средние размеры (для стандартных электромагнитных клапанов и цилиндров)
|

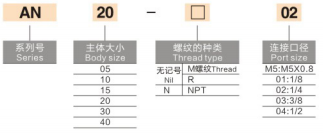

Код модели |
Соединительная резьба |
Рекомендуемый максимальный расход воздуха |
Типичные сценарии применения |
| АН05-М5 |
М5×0,8 |
≤0,2 м³/мин |
Мини-электромагнитные клапаны, пилотные регулирующие клапаны |
| АН10-01 |
RC1/8" |
≤0,4 м³/мин |
Стандартные электромагнитные клапаны, цилиндры малого диаметра |
| АН15-02 |
RC1/4" |
≤0,8 м³/мин |
Общие электромагнитные клапаны, цилиндры среднего размера |
| АН20-03 |
RC3/8" |
≤1,2 м³/мин |
Регулирующие клапаны с высоким расходом, цилиндры среднего и большого размера |

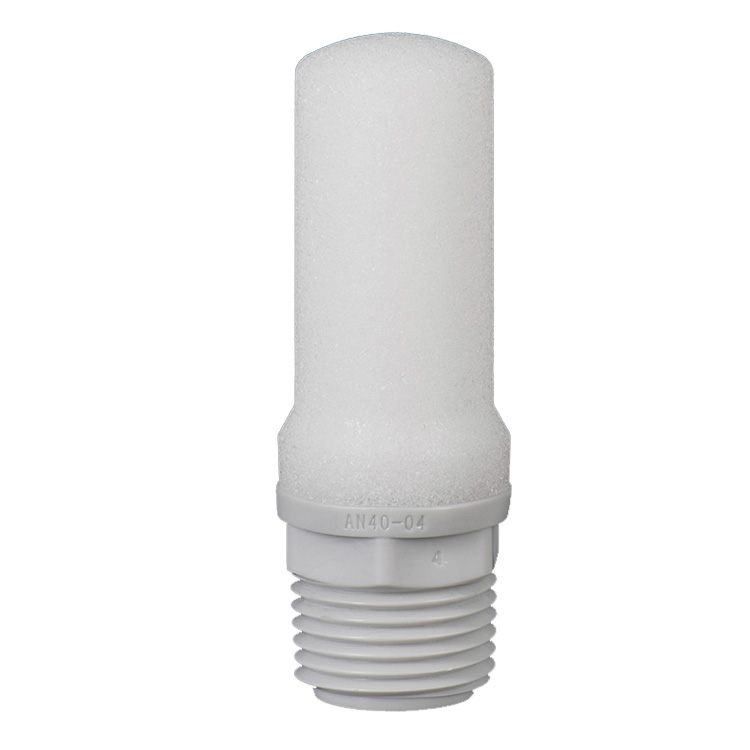

| АН40-04 |
RC1/2" |
≤1,8 м³/мин |
Цилиндры большого диаметра, выхлопные контуры с тяжелым потоком |

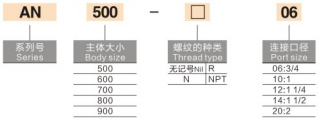

2. Большие размеры отверстий (для больших клапанов и центральных выпускных коллекторов)
|
Код модели |
Соединительная резьба |
Рекомендуемый максимальный расход воздуха |
Типичные сценарии применения |
| АН500-06 |
RC3/4" |
≤2,5 м³/мин |
Большие цилиндры, централизованные выхлопные патрубки. |
| АН600-10 |
Рк1" |
≤4,0 м³/мин |
Главные регулирующие клапаны высокого расхода, выхлоп воздушного компрессора |
| АН700-12 |
Rc1 1/4" |
≤6,0 м³/мин |
Крупные интегрированные пневматические производственные линии, промышленные тяжелые выхлопные газы |
| АН800-14 |
Rc1 1/2" |
≤8,0 м³/мин |
Тяжелая автоматика, компрессорные станции |
| АН900-20 |
Rc2" |
≤12,0 м³/мин |
Крупные воздушные компрессорные установки, основные заводские выхлопные магистрали. |
1. Применимая среда: чистый сжатый воздух (НЕ подходит для легковоспламеняющихся, агрессивных токсичных газов).
2. Максимальное номинальное рабочее давление: 1,0 МПа (стандартные модели из смолы)
3. Диапазон рабочих температур:
-- Стандартный тип смолы: -10 ~ +60 ℃ (без обледенения внутри сердечника)
-- Тип спеченного металла: устойчивость к высоким температурам до 150 ℃.
4. Эффективность шумоподавления:
-- Стандартный класс: 25 ~ 30 дБ(А)
-- Специальная версия с высоким уровнем затухания: ≥35 дБ(А)
5. Дополнительные строительные материалы.
-- Тип смолы: огнестойкий корпус UL94-V0, пористый спеченный фильтрующий сердечник (размер пор 50 ~ 100 мкм)

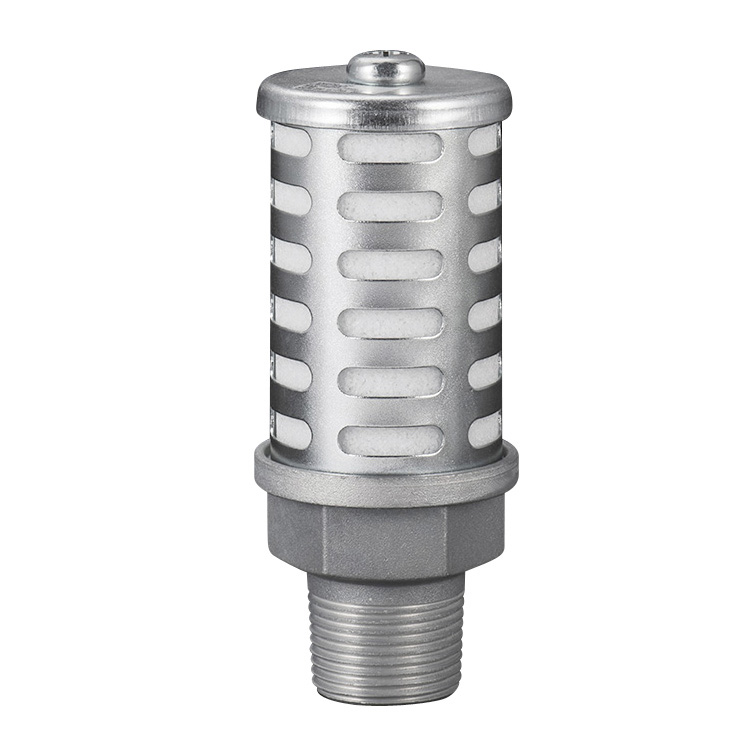

-- Тип металла: спеченный корпус из медного сплава, отличная устойчивость к высоким температурам и коррозии.
6. Варианты подключения: метрическая резьба M3/M5, внутренняя резьба Rc/PT, резьба NPT, вставной фитинг для трубок φ6~φ12.
-- Высокоскоростной выхлопной воздух поступает в корпус глушителя; пористый спеченный сердечник / многослойное волокно разделяет воздушный поток на крошечные каналы для создания трения и звукопоглощения, эффективно ослабляя ударный шум выхлопных газов.
-- Двухслойная композитная конструкция, принятая на частичных моделях: внутренний сердечник для устранения шума, внешняя оболочка блокирует разбрызгивание масляного тумана, сохраняя при этом низкое противодавление выхлопных газов, чтобы избежать потери скорости цилиндра.
-- Полностью пассивная механическая конструкция, не требуется источник питания, мгновенное снижение шума после простой установки.
1. Соответствующий интерфейс соединения: проверьте спецификацию резьбы выпускного отверстия (M5/Rc1/8 и т. д.) или внешний диаметр пластиковой трубки (вставного типа φ8/10/12).
2. Соответствуйте пропускной способности воздушного потока:
-- Мини-серия (AN05/AN10): ≤0,4 м³/мин.
-- Средняя серия (AN15/AN20/AN40): 0,8 ~ 1,2 м³/мин.
-- Крупная промышленная серия (AN500~AN900): ≥2,5 м³/мин.
3. Соответствуйте условиям рабочей среды:
-- Высокая температура/частый быстрый выхлоп: выберите серию из спеченного металла AN110.
-- Влажная и пыльная мастерская в помещении: серия ANA1 из запечатанной смолы.
-- Максимальный приоритет снижения шума: серия глушителей с высоким уровнем затухания ANB1.
1. Способ установки
-- Непосредственно прикрутите выпускное отверстие клапана/цилиндра; внешний корпус может свободно вращаться при любой ориентации. Вставной тип можно прочно вставить в трубку за один прием.
2. Правила обслуживания
-- Очистка засоренного сердечника: продуйте сердечник чистым воздухом под низким давлением в обратном направлении или промойте; замените глушитель, если не удается устранить серьезное засорение.
-- Срок службы: сердечник из спеченной смолы ок. 10 000 рабочих часов; Металлический спеченный сердечник со сверхдлительным сроком службы.
Модели полной серии AN SOLH, включая AN05-M5, AN10-01, AN15-02, ANA1-06, полностью взаимозаменяемы по размерам с оригинальными глушителями SMC AN, имеют идентичный размер резьбы, пропускную способность и эффект снижения шума, более конкурентоспособную цену за единицу и более быстрое время производства для оптимизации затрат на массовые закупки.

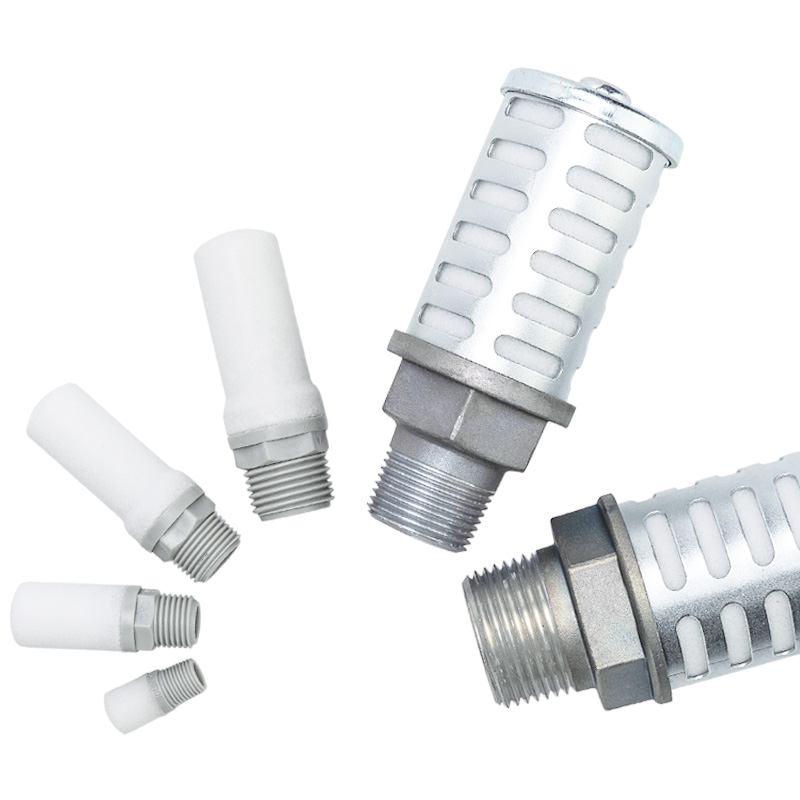

Пневматический глушитель выхлопа серии SOLH AN предлагает полную линейку размеров от M5 до Rc2" с вариантами из спеченной смолы и металла, обеспечивающими снижение шума на 25 ~ 35 дБ (А) и сдерживание масляного тумана, стандартный универсальный глушитель для всех электромагнитных клапанов и контроля шума выхлопа цилиндров в промышленной автоматизации.
