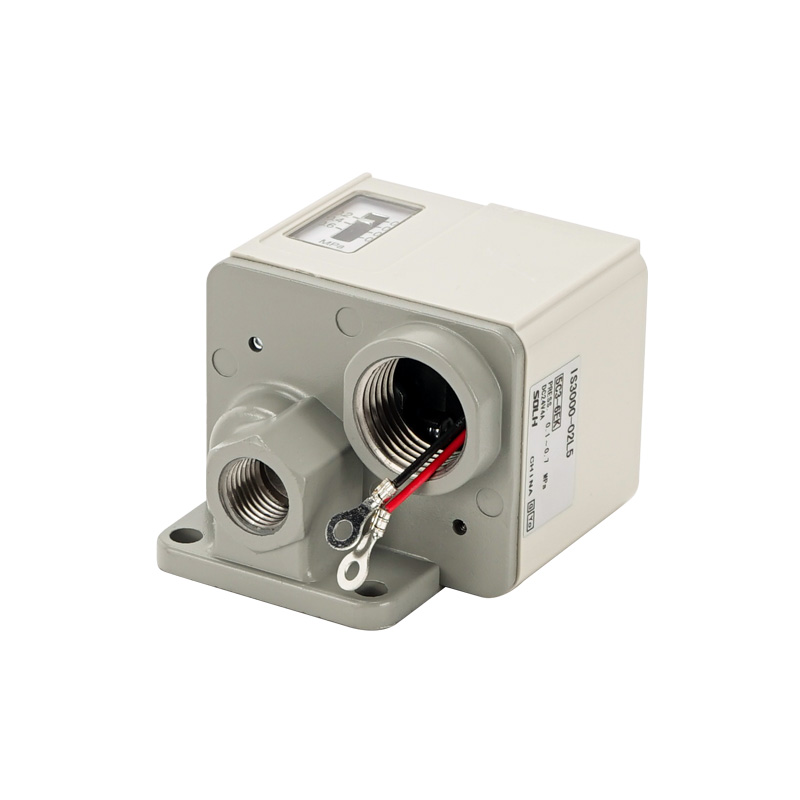

Механический микропневматический переключатель давления серии IS3000

Бренд: SOLH от Richge Technology

Позиционирование продукта

     Серия SOLH IS3000 представляет собой классический механический микрореле давления с поршневым приводом. Он приводит в действие внутренний микроконтактный переключатель посредством давления воздуха, действующего на пружинный поршень, обеспечивая надежный прямой электрический выход. В основном используется для защиты воздушного контура от повышенного/пониженного давления и автоматического управления триггером, совместимая замена того же класса, что и серия герконовых переключателей IS10. Идеально подходит для условий сильной вибрации, где электронные цифровые переключатели нестабильны.

Принцип работы и основная структура

  1. Принцип работы

     -- Сжатый воздух толкает подпружиненный поршень; как только давление воздуха достигает заданного порога, поршень механически приводит в действие встроенный микропереключатель, открывая или закрывая контактную цепь. Когда давление падает ниже значения гистерезиса, пружина сбрасывает поршень и восстанавливает исходное состояние переключателя.

  2. Основные структурные компоненты

     -- Верхняя ручка регулировки давления: прямая поворотная настройка давления срабатывания без источника питания.

     -- Встроенный микропереключатель 1ab: универсальная нагрузка переменного/постоянного тока, прямое подключение входных клемм ПЛК или управление небольшими электромагнитными клапанами.

     -- Градуированное окно просмотра давления: видимая шкала МПа для считывания заданного давления в реальном времени.

     -- Корпус из литого под давлением алюминия: защита от пыли IP40, подходит для обычных условий заводских цехов.

Таблица технических характеристик универсального стандарта

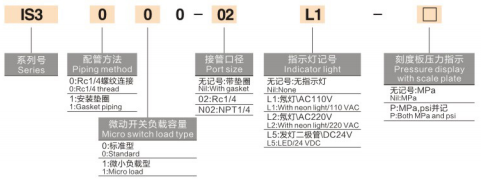

Полное кодирование модели и пояснение вариантов

  1. Пример модели: IS3000-02-P.

     -- IS3000: Базовая стандартная серия корпусов с резьбой.

     -- 02: Код потока порта = Rc1/4; суффикс N02 = американская резьба NPT1/4

     -- P: встроенный неоновый индикатор (пусто = стандартная модель без подсветки)

 2. Производные специальные модели

     -- IS3100: вариант поверхностного монтажа с прокладкой, совместимый с модульными блоками подачи воздуха (серия AFC/AC) для комплексной установки коллектора.

     -- IS3010: Специальная микро-модель с низкой нагрузкой, оптимизированная для крошечного входного сигнала постоянного тока контроллеров ПЛК.

Ключевые преимущества продукта

  1. Устойчивая к ударам и вибрации механическая конструкция для тяжелых условий эксплуатации.

     -- Твердый поршень + конструкция микроконтакта, стабильная работа при постоянной вибрации от вибраторов, молотков и штамповочного оборудования, отсутствие дрейфа сигнала или ложного срабатывания.

  2. Простая калибровка на месте без питания

     -- Верхняя поворотная ручка регулировки + видимое градуированное окошко; порог давления можно установить в автономном режиме без подачи питания на шкаф управления.

  3. Широкая совместимость с нагрузкой переменного/постоянного тока.

     -- Высокая контактная нагрузка 1 А позволяет напрямую управлять небольшими электромагнитными клапанами без промежуточных реле или напрямую подключаться к цифровым входным точкам ПЛК.

  4. Сверхнизкий гистерезис

     -- Макс. зона нечувствительности ≤0,05 МПа, постоянное давление срабатывания и сброса во избежание частых и быстрых циклов включения и выключения оборудования, расположенного ниже по потоку.

Соответствие типичным сценариям промышленного применения

  1. Защита от низкого давления основного источника воздуха

     -- Установлен после блоков смазки регулятора воздушного фильтра; выдает сигнал тревоги при падении давления питания ниже 0,4 МПа для защиты вибраторов K/GT, молотков BVP/SK и пневмоприводов от недостаточного осевого повреждения.

  2. Подтверждение положения хода цилиндра

     -- После того, как цилиндр полностью выдвигается, давление в камере повышается до заданного значения, чтобы отправить сигнал переключения для блокировки следующего этапа производственного процесса.

  3. Защитная блокировка цепи вибратора.

     -- Контролирует рабочее давление воздуха; отключает питание клапанов быстрого выпуска XQ, когда давление падает ниже порогового значения, чтобы предотвратить перегорание вибратора, вызванное работой при пониженном давлении.

Сравнение производительности: IS3000, IS10 Reed и цифровой переключатель ISE30A

Краткое изложение одним предложением

     Поршневое механическое пневматическое реле давления серии SOLH IS3000 отличается низким гистерезисом, высокой виброустойчивостью и высокой контактной нагрузкой, с резьбовым креплением/прокладкой и доступными вариантами ПЛК для микронагрузки, широко используемыми для защиты от давления в воздушном контуре и автоматических сигналов запуска процесса на вибраторах, зажимных станциях цилиндров и общем оборудовании автоматизации.
