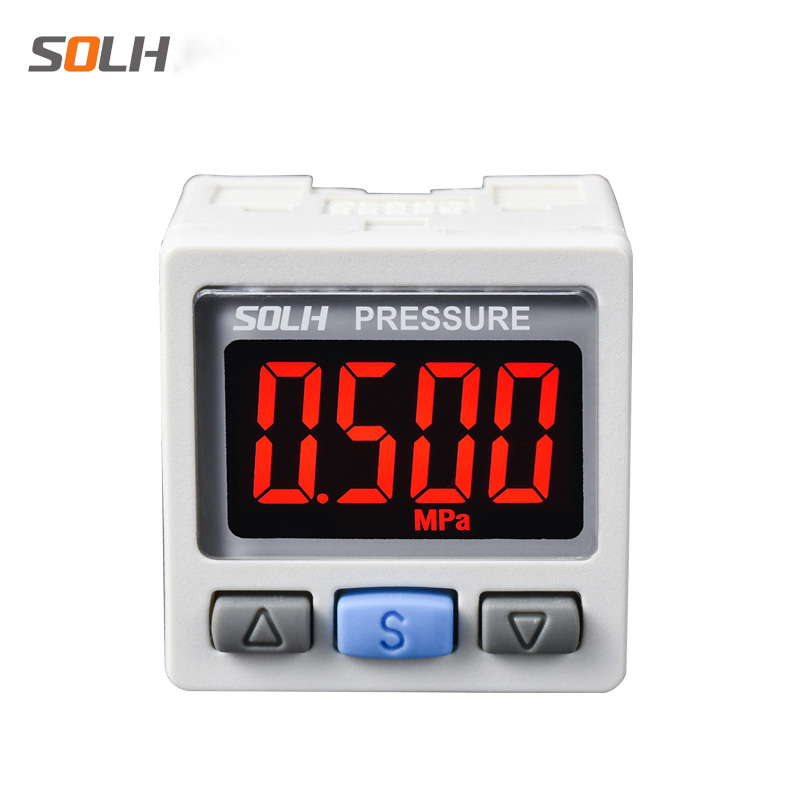

Высокоточное двухцветное цифровое реле давления серии ZSE30A(F) / ISE30A

Бренд:SOLH от Richge Technology

Позиционирование продукта

     Высокоточные цифровые реле давления серии SOLH ZSE30A(F) / ISE30A используются для мониторинга давления в реальном времени, пороговой сигнализации и управления сигналами с обратной связью всех пневматических цепей. Совместим с вакуумом, смешанным давлением и стандартными условиями работы с положительным давлением. Основные преимущества включают в себя сверхвысокую точность ±0,2% полной шкалы, двухцветный красно-зеленый ЖК-дисплей и функцию пакетного копирования параметров одним щелчком мыши, действующую как «глаз визуального мониторинга» автоматизированных пневматических систем.

Классификация серий по диапазону измерения давления

Основные технические характеристики (высокая точность)

  1. Блок дисплея: 4-значный ЖК-экран, двухцветный автоматический переключатель (зеленый/красный); OUT1 соответствует зеленому цвету, OUT2 соответствует красному.

  2. Точность измерения: ±0,2% полной шкалы при 25 ℃, разрешение до 1/1000 полной шкалы.

  3. Варианты вывода сигнала

     -- Сигнал переключения: 2-канальный транзисторный выход с открытым коллектором NPN/PNP (OUT1 и OUT2)

     -- Аналоговый сигнал (опционально): выходное напряжение 1–5 В или выходной ток 4–20 мА.

  4. Источник питания: 12 ~ 24 В постоянного тока ± 10%, широкий диапазон напряжения.

  5. Способность выдерживать избыточное давление

  6. ZSE30A/ZSE30AF: 500 кПа.

  7. Модель ISE30A с положительным давлением: 1,5 МПа.

  8. Класс защиты: IP40 пыленепроницаемый.

  9. Рабочая температура окружающей среды: 0 ~ 50 ℃.

  10. Эксклюзивная функция: копирование параметров одним щелчком мыши, копирование настроек от 1 ведущего устройства до максимум 10 ведомых устройств, эффективное избежание ошибок настройки параметров во время пакетной отладки оборудования.

Полное правило именования модели

  Пример модели: ISE30A-01-N-M

     --  ISE30A / ZSE30A / ZSE30AF: Идентификатор типа давления серии.

     -- 01: Спецификация резьбы порта = внутренняя резьба M5 (R1/8)

     -- N/P: Тип выходного транзистора переключения

        N = NPN открытый коллектор; P = PNP с открытым коллектором

     -- M/C/D: определение выходной комбинации

        M = только 2 независимых выходных канала переключателя

        C = 1 канал переключения + аналоговый выход напряжения 1–5 В.

        D = 1 канал переключения + аналоговый токовый выход 4–20 мА.

Логика двухцветного ЖК-дисплея

     -- Зеленая подсветка: фактическое давление в пределах установленного пользователем нормального рабочего диапазона.

     -- Красная подсветка: давление превышает верхний/нижний порог сигнализации (предупреждение о избыточном/пониженном давлении)

     -- 4 настраиваемых режима отображения: поддержка стандартной логики (нормальный зеленый, ненормальный красный) или логики переключения обратного цвета по мере необходимости.

Типичные сценарии промышленного применения

  1. Пневматический цилиндр и схема зажима заготовки

     Установите порог давления зажима 0,5–0,7 МПа; активируйте красный сигнал тревоги, как только давление упадет ниже нижнего предела, чтобы предотвратить расшатывание заготовки во время обработки.

  2. Вакуумно-аспирационная станция (специальная вакуумная модель ZSE30A)

     Установите надежный порог адсорбции ≤ -80 кПа; Немедленно выдайте сигнал тревоги, если степень вакуума ухудшится, чтобы избежать падения заготовки во время транспортировки.

Сравнение производительности с обычными механическими реле давления

Пошаговое руководство по выбору

     -- Только вакуум или смешанный вакуум + микроположительное давление → Выберите модель универсального компаундного давления ZSE30AF.

     -- Стандартная общая пневматическая схема (подача воздуха 0,4~0,7 МПа) → Самая популярная модель ISE30A-01-N-M

     -- Требуется непрерывный сбор данных о давлении в режиме реального времени с помощью ПЛК → Выберите вариант аналогового выхода C (напряжение 1–5 В) или D (ток 4–20 мА).

Краткое изложение одним предложением

     Вакуумные переключатели SOLH ZSE30A, составные ZSE30AF и цифровые переключатели положительного давления ISE30A оснащены высокоточным двухцветным ЖК-дисплеем ±0,2% полной шкалы, 2-канальным переключателем NPN/PNP + дополнительным аналоговым выходом 1 ~ 5 В / 4 ~ 20 мА с копированием параметров партии одним щелчком мыши, широко используемым для контроля давления зажима и вакуумного всасывания и сигнализации в автоматизированном пневматическом оборудовании.
