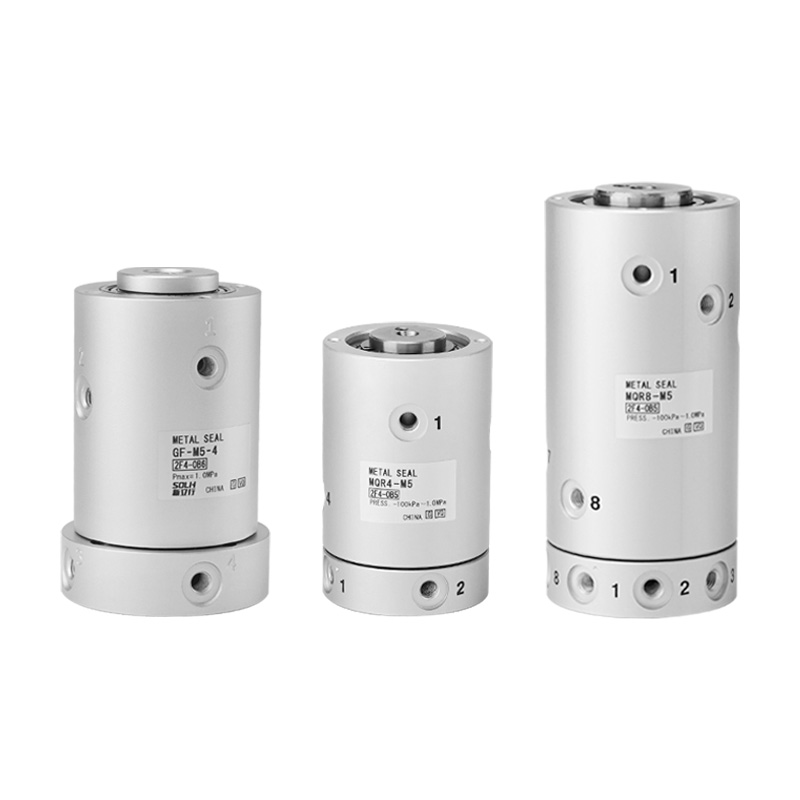

Поворотное соединение с зазорным уплотнением с низким крутящим моментом серии MQR (SOLH)

Бренд: SOLH от Richge Technology

Позиционирование продукта

     Серия MQR представляет собой многоканальное вращающееся соединение с металлическим бесконтактным зазорным уплотнением и сверхнизким крутящим моментом. Специально разработано для непрерывно вращающихся деталей, включая соединения роботов, поворотные столы и вращающиеся валы, для подачи сжатого воздуха и вакуума. Он полностью исключает перекручивание трубопровода, отличается сверхплавным вращением и сверхдлительным сроком службы для автоматизированных ротационных пневматических систем.

Основные преимущества продукта

     -- Сверхнизкий крутящий момент: всего 0,003～0,50 Н·м, создает небольшую дополнительную нагрузку на привод сервопривода/двигателя.

     -- Бесконтактное уплотнение металлического зазора: отсутствие резиновых уплотнительных колец, отсутствие прилипания или заклинивания; плавный запуск даже после длительного статического хранения

     -- Независимые многоканальные воздушные контуры: дополнительные 1/2/4/8/12/16 каналов с нулевой перекрестной утечкой между каждым контуром.

     -- Сверхувеличенный срок службы: до 1 миллиарда циклов вращения, конструкция, не требующая технического обслуживания.

     -- Двунаправленное вращение и высокая скорость: максимальная скорость вращения до 3000 об/мин, подходит для высокоскоростного ротационного индексирующего оборудования.

     -- Совместимость с двойным вакуумом и положительным давлением: диапазон рабочего давления -100 кПа ~ 1,0 МПа, работает как для вакуумного всасывания, так и для стандартных контуров подачи воздуха.

Универсальные стандартные технические характеристики

     -- Применимая жидкость: сжатый воздух, инертный газ.

     -- Диапазон рабочего давления: -100 кПа ~ 1,0 МПа

     -- Температура окружающей среды и среды: -10 ~ 80 ℃

     -- Тип уплотнения: Бесконтактная металлическая конструкция уплотнения зазора.

     -- Структура поддержки: направляющая опора с двойным подшипником

     -- Резьба порта: M5×0,8 (внутренняя/внешняя резьба опционально)

     -- Требование к смазке: без смазки, не требуется регулярная заправка маслом.

Краткая справочная таблица параметров модели

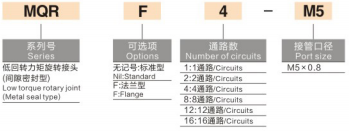

Примеры правил именования моделей

     -- MQR4-M5: 4 независимых канала, стандартный порт с резьбой M5.

     -- MQR8-M5: 8 независимых каналов, стандартный порт с резьбой M5.

     -- MQR16-M5: 16 независимых каналов, стандартный порт с резьбой M5.

Типичные сценарии применения

     -- Пневматическая подача воздуха для соединений манипуляторов промышленных роботов и вращающихся валов.

     -- Поворотные делительно-поворотные столы, поворотные цилиндры и оборудование для автоматизации поворотных столов.

     -- Непрерывно вращающиеся контуры подачи воздуха на автоматизированных станциях обработки.

     -- Роторные вакуумные адсорбционные механизмы для присосок и зажимных приспособлений

     -- Роторные пневматические контуры для упаковочного, полиграфического и электронного производственного оборудования.

Основные рекомендации по установке

     -- Закрепите неподвижный корпус, приведите вращающуюся сторону через соединительную пластину.

     -- Рекомендуется использовать гибкую муфту для устранения нагрузки радиального смещения.

     -- Поворотное соединение не может выдерживать большую радиальную или осевую силу; он используется только для средней передачи

     -- Спиральное расположение портов упрощает прокладку труб и предотвращает наматывание трубопровода во время вращения.

Краткое изложение одним предложением

     Многоканальное вращающееся соединение с металлическим зазором SOLH MQR отличается сверхнизким крутящим моментом, сроком службы в 1 миллиард циклов, не требующим технического обслуживания, совместимостью с двойным вакуумом и положительным давлением и дополнительными 1 ~ 16 независимыми воздушными каналами, идеальным компонентом подачи воздуха, предотвращающим перекручивание трубопровода, для соединений роботов и всего высокоскоростного ротационного оборудования автоматизации.
