Пневматический манометр серии G

Общий пневматический манометр серии G

Бренд: SOLH от Richge Technology

Позиционирование продукта

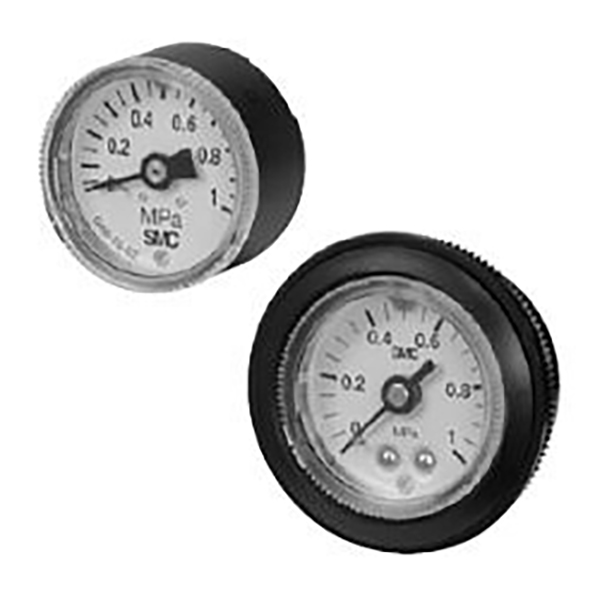

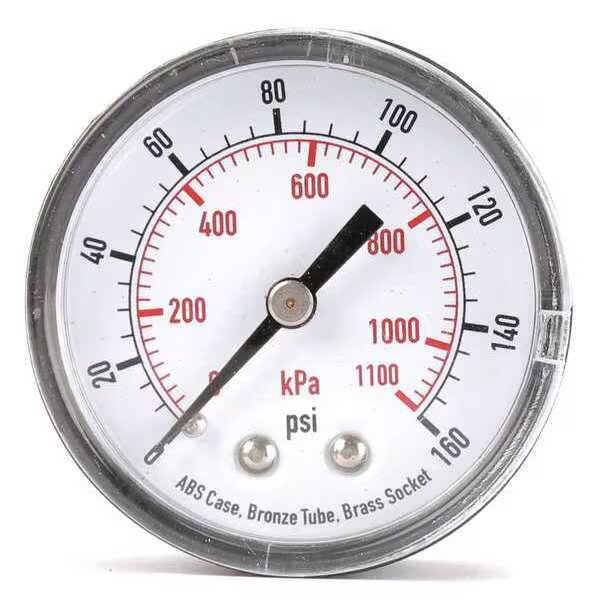

     Серия SOLH G — это стандартный манометр, предназначенный для пневматических систем измерения давления сжатого воздуха, разделенный на стандартный базовый тип и тип с индикатором предельных значений с цветным предупреждающим кольцом. Диапазон внешнего диаметра циферблата составляет φ15 ~ φ63, диапазон давления составляет 0,2–1,5 МПа со стандартной точностью ± 3% от полной шкалы. Доступны две монтажные конструкции: модель G с задней резьбой для монтажа на панели и модель GA с боковой резьбой для прямой установки на трубопроводе.

Спецификация размера и размеров серии (наружный диаметр × соединительная резьба)

     -- G15: φ15, внутренняя резьба M5/R1/8; ультраминиатюрный, в сочетании с микропневматическими клапанами

     -- G27: φ26, R1/16/R1/8; компактный тонкий корпус для ограниченного узкого пространства для установки

     -- G36/GA36: φ37,5, R1/8; основная стандартная универсальная модель

     -- G46/GA46: φ42,5, R1/8/R1/4; наиболее широко используемое, дополнительное кольцо индикатора предела

     -- G53-L: φ51, R1/8/R1/4; средний большой циферблат с красно-зеленым кольцом предупреждения об ограничении

     -- G63-L: φ63,4, R1/8/R1/4; супер большой циферблат, четкое считывание с большого расстояния

Правило именования моделей и примеры

 1. Формат именования

     -- G / GA + код размера + дополнительный суффикс L + код диапазона давления + код резьбы

     -- Суффикс L = оборудован красно-зеленым кольцом-индикатором предела.

  2. Примеры моделей

     -- G46-10-02:

         G46 = модель с задней резьбой φ42,5 | 10 = диапазон 1,0 МПа | 02 = резьба R1/4

     -- ГА36-10-01:

        GA36 = модель с боковой резьбой φ37,5 | 10 = диапазон 1,0 МПа | 01 = резьба R1/8

     -- Г36-Л-10-01

        С красно-зеленым предупредительным кольцом L, задняя резьба φ37,5, 1,0 МПа, R1/8

  3. Определение кода

     -- Код диапазона давления:

         2 = 0~0,2 МПа

         4 = 0~0,4 МПа

        10 = 0~1,0 МПа

        15 = 0~1,5 МПа

    -- Код потока

        01 = Р1/8

        02 = Р1/4

        Р1 = Р1/16

        M5 = метрическая внутренняя резьба M5×0,83.

Универсальные основные технические параметры

  1. Измеримая среда: сжатый воздух; версии со смачиваемыми частями, не содержащими масла и меди, опционально для чистого процесса

  2. Стандартные диапазоны давления: 0–0,2/0–0,4/0–1,0/0–1,5 МПа.

  3. Класс точности: стандарт ±3% полной шкалы; мини G15 и G27 ±5% полной шкалы.

  4. Конфигурация материала:

     -- Корпус: цинковый сплав/никелированный литой алюминий.

     -- Оконная крышка: ударопрочный поликарбонат.

     -- Соединительный штуцер: Латунь; доступна альтернатива без меди

  5. Рабочая температура: -5 ~ +60 ℃ (средняя, ​​без обледенения).

  6. Классификация монтажа

     -- Тип G: задняя резьба, предназначена для установки встраиваемой панели.

     -- Тип GA: Боковая резьба, прямой монтаж на трубопроводе.

Модель L с кольцом индикатора предела

     -- Красное кольцо: верхний предел/порог срабатывания сигнализации высокого давления.

     -- Зеленое кольцо: нормальный безопасный интервал рабочего давления.

     -- Белый указатель: значение динамического давления воздуха в реальном времени.

     -- Основное преимущество: интуитивное визуальное определение состояния без тщательного считывания шкалы, идеально подходит для сборочных линий и шкафов централизованного многоточечного мониторинга.

Пошаговое руководство по выбору

  1. Миниатюрное и узкое ограниченное пространство: выберите G15/G27 (φ15/φ26)

  2. Обычные стандартные пневматические цепи: G36/G46 (φ37,5/φ42,5)

  3. Требуется визуальное предупреждение о давлении: G36-L / G46-L с цветным ограничительным кольцом.

  4. Требуется удаленное считывание на большом расстоянии: большой циферблат G53-L / G63-L (φ51 / φ63)

  5. Различие режимов установки

     -- Прямой монтаж на трубопроводе → Серия с боковой резьбой GA

     -- Встроенный монтаж панели управления оборудованием → Серия с задней резьбой G

Краткий справочник популярных стандартных моделей

     -- G27-10-R1: шкала φ26, диапазон 1,0 МПа, резьба R1/16.

     -- G36-10-01: задняя резьба φ37,5, 1,0 МПа, R1/8.

     -- G46-10-02: задняя резьба φ42,5, 1,0 МПа, R1/4.

     -- G46-L-10-02: задняя резьба φ42,5, красно-зеленое ограничительное кольцо, 1,0 МПа, R1/4.

Краткое изложение одним предложением

     Пневматический манометр серии SOLH G охватывает полные размеры циферблата φ15–φ63, с задней/боковой резьбой, два варианта крепления, дополнительное предупреждающее кольцо ограничения цвета типа L, полный диапазон давления 0,2–1,5 МПа и чистые версии без содержания меди, стандартный аксессуар для контроля давления воздуха для всех пневматических цепей промышленной автоматизации.
