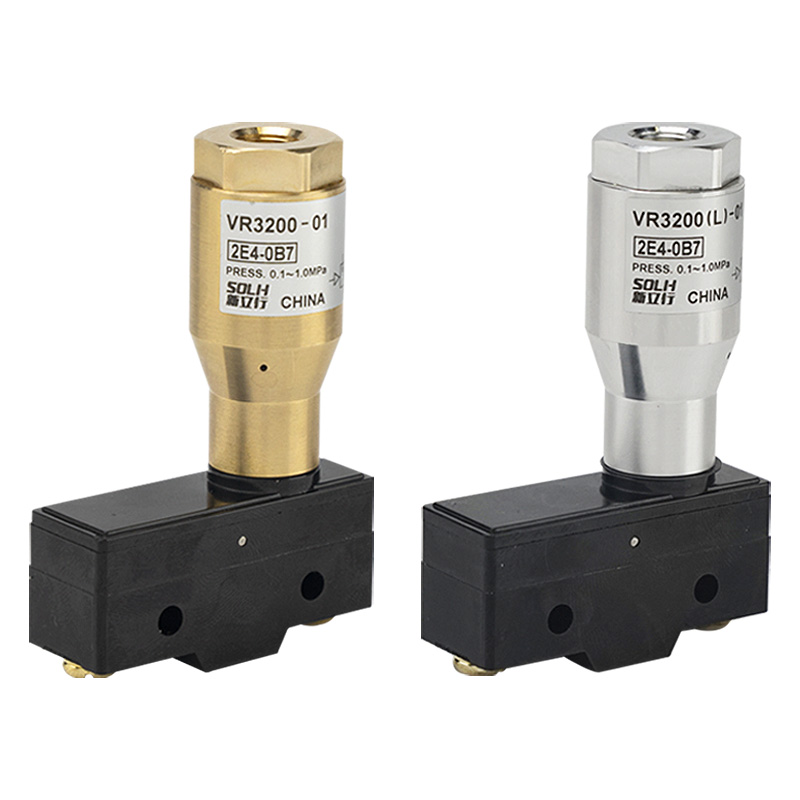

Пневматико-электрическое реле серии VR3200/VR3201

Бренд:SOLH от Richge Technology

Позиционирование продукта

     Серия SOLH VR3200/3201 представляет собой классические пневмоэлектрические реле, также известные как сигнальные переключатели давления воздуха. Они преобразуют пневматические сигналы давления в электрические переключающие сухие контакты, широко используемые для контроля давления, сигнализации неисправностей, защитной блокировки и ввода цифрового сигнала в ПЛК на автоматизированных производственных линиях, служащих стандартным интерфейсом преобразования сигналов между пневматическими трубопроводами и электрическими системами управления.

Классификация моделей и основные различия

     -- VR3200-01: Открытый тип корпуса, вес 130 г, открытая клеммная колодка, для сухих, беспыльных помещений внутри шкафа.

     -- VR3201-01: герметичный корпус со степенью защиты IP44, вес 260 г, полностью закрытая конструкция, подходит для влажных, пыльных мастерских и производственного оборудования.

     -- VR3202-01: защита от капель IP44 со специальной клеммой заземления, сертифицирован CE, идеально подходит для сильных электромагнитных помех и экспортного оборудования.

     -- Код порта: 01 = стандартная внутренняя резьба Rc1/8; Резьба NPT1/8 опционально

Универсальные технические характеристики

  1. Регулируемый диапазон рабочего давления: 0,1 ~ 1,0 МПа (заводское давление срабатывания ≈ 0,15 МПа).

  2. Температура окружающей среды: -5℃ ~ +60℃ (без обледенения).

  3. Контактная форма: 1AB (1 нормально открытый + 1 нормально закрытый + общий COM)

  4. Номинальные параметры контактов микропереключателя (резистивная/индуктивная нагрузка):

     -- 125 В переменного тока: 15 А резистивный, 3 А индуктивный

     -- 250 В переменного тока: 15 А резистивный, 2,5 А индуктивный

     -- 30 В постоянного тока: 6 А резистивный, 1,5 А индуктивный

  5. Схема интерфейса: Воздухозаборник Rc1/8; электрические винтовые клеммы (VR3201 оснащены кабельным вводом Pg13.5 для герметичной проводки)

  6. Состав материала: корпус клапана из латуни, поршень из ПОМ, возвратная пружина из нержавеющей стали, уплотнительное кольцо из нитрильного каучука.

Принцип работы

  1. Сжатый воздух поступает в порт IN и толкает поршень, сжимая пружину, механически активируя встроенный микропереключатель, как только давление превышает заданный порог.

  2. Логика переключения контактов:

     -- Давление ≥ заданного значения: НО закрыто, НЗ открыто.

     -- Давление < заданное значение: NO открыт, NC закрыт.

  3. Полностью механическая конструкция, внешний источник питания не требуется. Искробезопасен и стабилен для взрывоопасных и неэлектрически опасных зон.

Рекомендации по быстрому выбору

     -- VR3200-01: Недорогая установка в сухом шкафу внутри помещения.

     -- VR3201-01: Станки для влажной и пыльной среды, сборочные линии, полунаружное оборудование.

     -- VR3202-01: сертификация CE + защита от заземления, сильные помехи ЭМС, экспортные комплектные машины

     -- Регулировка давления: Давление срабатывания по умолчанию 0,15 МПа, точная настройка с помощью верхнего регулировочного винта.

Типичные сценарии применения

     -- Обнаружение хода цилиндра и давления зажима: подтверждение зажима заготовки, сигнализация перегрузки

     -- Обратная связь по отрицательному давлению вакуумного патрона: обнаружение адсорбции и падения заготовки

     -- Предупреждение о низком давлении основного источника воздуха: отказ воздушного компрессора и контроль утечек в трубопроводе.

     -- Обратная связь по состоянию открытия/закрытия пневматических шаровых кранов и дроссельных заслонок

     -- Преобразование пневматического сигнала для взрывозащищенных цехов без электронных датчиков

Преимущество обмена SOLH

     Серии SOLH VR3200/3201 полностью совместимы с эквивалентными моделями SMC по габаритным размерам, резьбе порта, параметрам контакта и регулируемому диапазону давления. Конкурентоспособные цены и короткие сроки поставки помогают клиентам сократить затраты на массовое производство.

Определение подключения клемм

     -- COM: Общий общественный терминал

     -- НЕТ: нормально открытый, работает, когда давление воздуха достигает заданного значения.

     -- NC: нормально закрытый, работает, когда давление воздуха ниже заданного порога.

Краткое изложение одним предложением

     Беспитальное механическое пневмо-электрическое реле SOLH VR3200/3201 преобразует сигналы давления воздуха в сигналы сухих контактов 1НО+1НЗ с регулируемым давлением срабатывания 0,1–1,0 МПа, доступны в открытой раме, версии с защитой от капель IP44 и с заземлением CE для блокировки ПЛК, мониторинга вакуума и автоматического управления сигнализацией источника воздуха.
