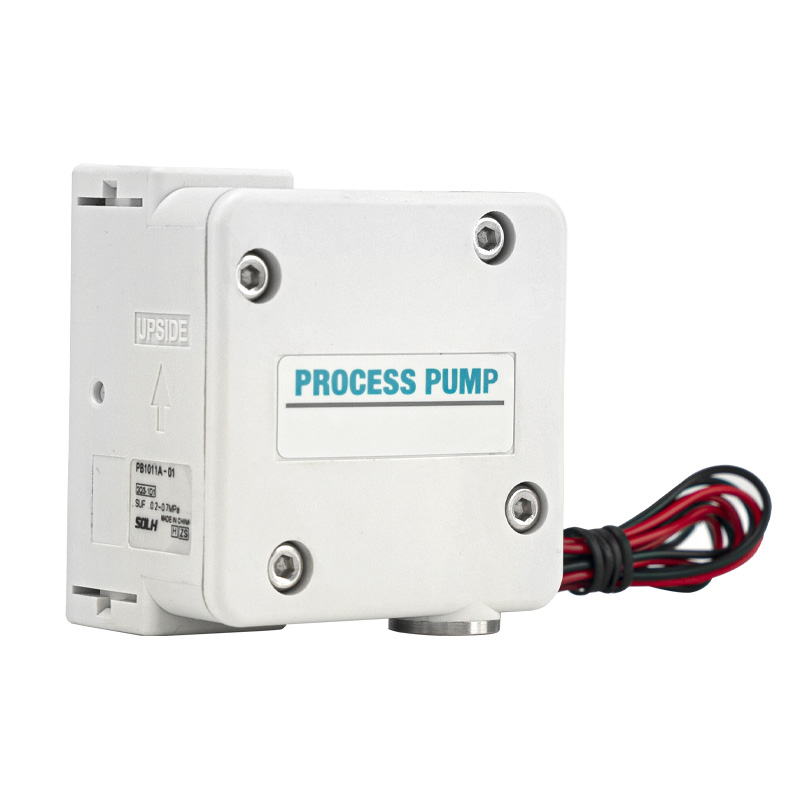

Мембранный насос серии RPB1011 (тип со встроенным электромагнитным клапаном PB1000A)

Бренд:SOLH от Richge Technology

Позиционирование продукта

     SOLH PB1011A относится к серии миниатюрных пневматических мембранных насосов одностороннего действия PB1000A со встроенным электромагнитным клапаном. Он отличается компактной формой, полной коррозионной стойкостью и отсутствием утечек через уплотнение вала. Этот компактный прецизионный дозирующий насос, предназначенный для подачи химических растворителей, чистой воды, медицинских жидкостей и реагентов с микро- и средним потоком, широко используется в тонкой химической, полупроводниковой и биотехнологической промышленности.

Классификация моделей и режим движения

     --  PB1011A: встроенный 3-портовый электромагнитный клапан (24 В постоянного тока), прямое управление электрическим сигналом, подключение по принципу «включай и работай».

     --  PB1013A: Тип пилотного клапана с внешним пневмоприводом, управляемый независимым внешним электромагнитным клапаном.

     -- Суффикс размера порта: 01 = стандартный порт для жидкости Rc1/8.

     -- Обычные комплектные модели: PB1011A-01; PB1011A-01-B (с кронштейном для крепления ножки); PB1011A-01-N (порт с резьбой NPT)

Основные технические характеристики (PB1011A)

     -- Приводной блок: встроенный электромагнитный клапан 3/2, 24 В постоянного тока, потребляемая мощность 0,35 Вт.

     -- Диапазон потока: 8~2000 мл/мин (0,12~120 л/ч)

     --  Рабочее давление нагнетания: 0～0,6 МПа.

     --  Высота сухого всасывания: макс. 2,5 м.

     -- Рабочая температура жидкости: 0～50℃ (без обледенения внутри камеры насоса)

     -- Максимально допустимая вязкость жидкости: 100 мПа·с.

     -- Диапазон давления приточного воздуха: 0,2～0,7 МПа.

     -- Расход воздуха: ≤40 л/мин (ANR)

     -- Габаритные размеры и вес: 60×60×41 мм, прибл. 170 г

     -- Рабочий шум: ≤64 дБ(А); шум дополнительно снижается за счет соответствующего глушителя

     -- Срок службы мембраны: до 30 миллионов циклов переключения

Конфигурация материала детали, контактирующей с измеряемой средой

      -- Корпус насоса: полипропилен, полипропилен / нержавеющая сталь SUS316 (опционально).

     -- Мембрана и сердечник обратного клапана: композит ПТФЭ + ПП

     -- Материал уплотнения: фторкаучук FKM, отличная устойчивость к кислотам, щелочам и органическим растворителям.

     -- Преимущество материала: конструкция уплотнения без вала исключает утечку среды; полная коррозионная стойкость для химических растворов, чистой воды, медицинских реагентов и слабых кислотных/щелочных жидкостей.

Принцип работы (тип электрического управления PB1011A)

     -- Соленоид включен: Сжатый воздух поступает в камеру привода, толкает диафрагму влево; жидкость внутри камеры насоса выпускается через верхний односторонний клапан.

     -- Соленоид обесточен ВЫКЛ: Из камеры привода выходит воздух; диафрагма сбрасывается вправо под действием встроенной пружины; новая жидкость всасывается в полость насоса через нижний впускной обратный клапан.

     -- Высокочастотный цикл включения/выключения соленоида (1~10 Гц) обеспечивает непрерывное всасывание и слив жидкости; выходной поток можно точно регулировать путем изменения частоты переключения.

Требования к установке и трубопроводам

  1. Обязательное правило установки

     -- Выходное отверстие для жидкости (OUT) должно быть обращено вверх, чтобы избежать образования воздушных пробок внутри камеры насоса, вызывающих прерывание потока.

 2. Определение порта и спецификация потока

     -- Основные порты входа/выхода жидкости: стандарт Rc1/8", NPT1/8 опционально

     -- Порт подачи воздуха SUP: резьба M5×0,8.

     -- Выпускной порт EXH: резьба M5×0,8, совместим с миниатюрным глушителем AN05-M5.

  3. Монтажные отверстия

     -- 2 отверстия под винты M4 глубиной 6 мм; или сквозные отверстия φ4,5; Специальный кронштейн для ног KT-PB1A-5 доступен для стационарной установки оборудования.

Типичные сценарии промышленного применения

     -- Производство полупроводников и фотоэлектрических систем: перекачка химических растворителей, контур циркуляции очищающей жидкости.

     -- Медицинское и биохимическое оборудование: микродоставка реагентов, буферных растворов и биологических жидкостей.

     -- Печатное и упаковочное оборудование: система автоматической подачи чернил, клея и клея.

     -- Охрана окружающей среды и очистка воды: дозирование химических реагентов, сбор проб сточных вод.

     -- Общая промышленность автоматизации: транспортировка смазочно-охлаждающей жидкости, чистящих средств и легкого масла.

Рекомендации по выбору модели

     -- Согласование потока: выберите PB1011A для потока ≤2000 мл/мин; Модель пневмопилота PB1013A для особых сценариев управления рычажным механизмом (макс. расход 1000 мл/мин)

     -- Выбор смачиваемого материала: корпус насоса из полипропилена для обычных слабых химических жидкостей; Комбинация SUS316 + PTFE для сильных коррозийных растворителей.

     -- Режим управления: электрическое прямое управление, выберите PB1011A; внешняя блокировочная рычажная связь оборудования выберите тип воздушного пилота PB1013A

     -- Вспомогательные аксессуары: Установите глушитель на выхлопном отверстии, чтобы уменьшить шум при работе; кронштейн для ног для долговременной стационарной установки

Преимущество обмена SOLH

     Серия SOLH-PB1011 полностью соответствует оригинальной серии PB1011 SMC по габаритным размерам, расположению резьбы порта и всем параметрам производительности, прямая замена без модификации трубопровода, с превосходными затратами.

Краткое изложение одним предложением

     В миниатюрном встроенном соленоидном пневматическом диафрагменном насосе SOLH PB1011A используются герметичные детали из PTFE/FKM, устойчивые к коррозии, смачиваемые части из PTFE/FKM, поддержка микро-среднего расхода со скоростью 8–2000 мл/мин, доступный в версиях с электрическим встроенным соленоидом и с пилотным управлением с внешним воздушным пилотом, компактный прецизионный перекачивающий насос для систем доставки полупроводниковых, медицинских, полиграфических и экологических реагентов.
