Механический переключатель давления с герконовой трубкой серии IS10

Бренд: SOLH от Richge Technology

Позиционирование продукта

     Серия SOLH IS10 представляет собой бесконтактное герконовое (сухое герконовое) механическое реле давления, базовый компонент контроля давления для стандартных пневматических цепей. Обладая простой компактной конструкцией и сверхнадежной работой при длительном цикле работы, он широко сочетается с тремя блоками смазки регулятора воздушного фильтра FRL для определения давления воздуха в реальном времени и вывода сигнала блокировки.

Принцип работы и внутренняя структура ядра

  1. Принцип работы

     -- Сжатый воздух толкает поршень против натяжения пружины, встроенный магнит на поршне перемещается близко к герконовой трубке, чтобы завершить магнитный триггер и проводимость цепи. Когда давление воздуха падает ниже порога сброса, пружина толкает поршень назад, магнит отходит от геркона и цепь размыкается.

  2. Основные структурные части

     -- Поршень со встроенным постоянным магнитом: определяет смещение давления воздуха.

     -- Геркон (сухой геркон): бесконтактное магнитное срабатывание, отсутствие механического истирания контактов.

     -- Винт регулировки давления: установка порога срабатывания вручную с помощью отвертки.

     -- Механическое градуированное смотровое окно: прямое считывание заданного значения давления в единицах МПа.

Таблица технических характеристик стандартного ядра

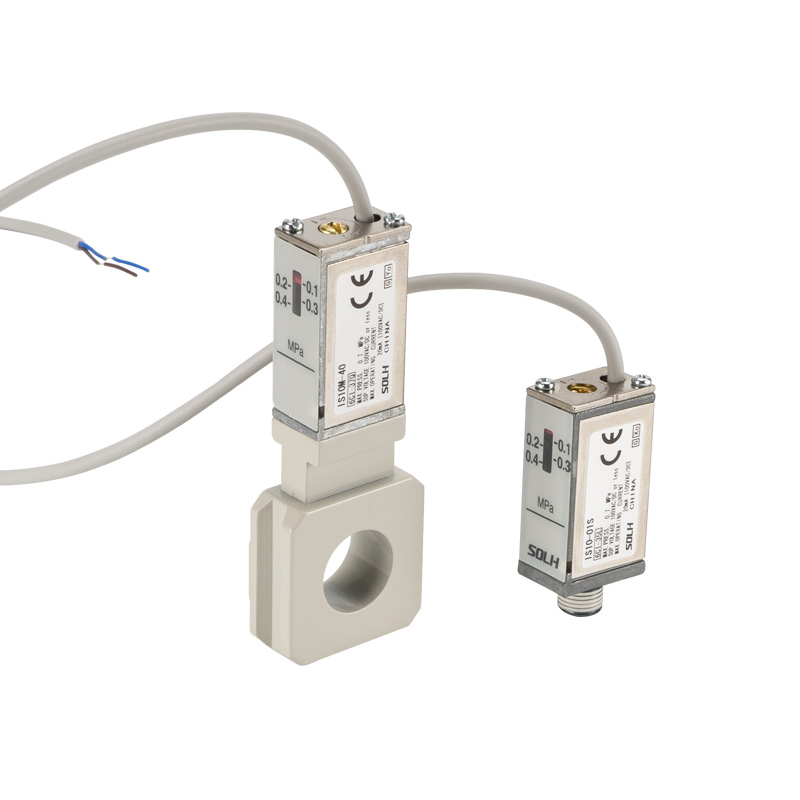

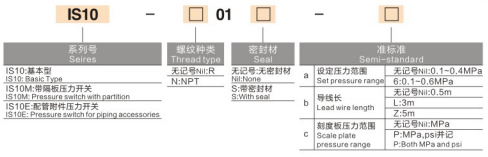

Модель полной серии и два способа крепления

Две основные конструкции установки для различных требований к компоновке:

  1. Тип крепления с линейной резьбой (IS10-01S)

     -- Непосредственная установка винта через порт с резьбой R1/8, совместимая с одним цилиндром, выпускным отверстием электромагнитного клапана и отдельными мини-блоками подачи воздуха.

  2. Тип крепления на основании коллектора (IS10M / IS10E)

     -- IS10M, оснащенный квадратным зажимным основанием сбоку, может быть непосредственно прикреплен к стандартным модульным трехблокам FRL переменного тока SMC без дополнительных переходных фитингов, что экономит внутреннее пространство для установки в шкафу.

Основные конкурентные преимущества продукта

  1. Нулевой механический износ контактов.

     -- Бесконтактный магнитный геркон, отсутствие электрической искры в точке контакта; Срок службы в 5–10 раз дольше, чем у традиционных механических микроконтактных реле давления, таких как IS3000.

  2. Интуитивная автономная калибровка давления.

     -- Боковое встроенное окошко градуированной шкалы МПа, отрегулируйте установочный винт с помощью отвертки; Порог давления можно установить на месте без источника питания.

  3. Универсальная совместимость с нагрузкой переменного и постоянного тока.

     -- Поддерживает все напряжения переменного/постоянного тока ниже 100 В, может напрямую управлять миниатюрными электромагнитными клапанами или подключать цифровые входные клеммы ПЛК без промежуточного реле.

  4. Миниатюрный легкий компактный дизайн.

     -- На 16% легче и на 11% меньше по объему, чем серия IS1000 старого поколения, идеально подходит для высокоинтегрированного узкого автоматизированного оборудования.

Соответствие типичным сценариям промышленного применения

  1. Мониторинг и сигнализация низкого давления основного источника воздуха.

     -- Устанавливается на выходе из тройки FRL; отправляет сигнал тревоги блокировки, когда давление питания падает ниже 0,4 МПа, чтобы защитить пневматические вибраторы и ударные молотки от недостаточного осевого повреждения.

  2. Подтверждение положения полного хода цилиндра.

     -- Когда цилиндр полностью выдвигается, давление в камере повышается до заданного значения для выдачи триггерного сигнала для последовательной блокировки действий следующей производственной станции.

  3. Защита цепи вибратора.

     -- Мониторинг рабочего давления воздуха в режиме реального времени; отключите питание клапана быстрого выпуска, когда давление ниже порогового значения, избегайте перегорания вибратора из-за слабой силы вибрации.

Краткое изложение одним предложением

     Бесконтактный герконовый переключатель давления серии SOLH IS10 предлагает варианты с резьбовым креплением и зажимом на коллекторе FRL с регулируемым диапазоном 0,1 ~ 0,6 МПа, сроком службы 5 миллионов длинных циклов и автономной калибровкой давления, идеальным недорогим компактным датчиком контроля давления воздуха для цилиндров, вибраторов и пневматических цепей общей автоматизации.
