Бренд: SOLH от Richge Technology | KQ2W Удлиненное колено L-типа для быстрого запуска в одно касание
 |
 |
 |

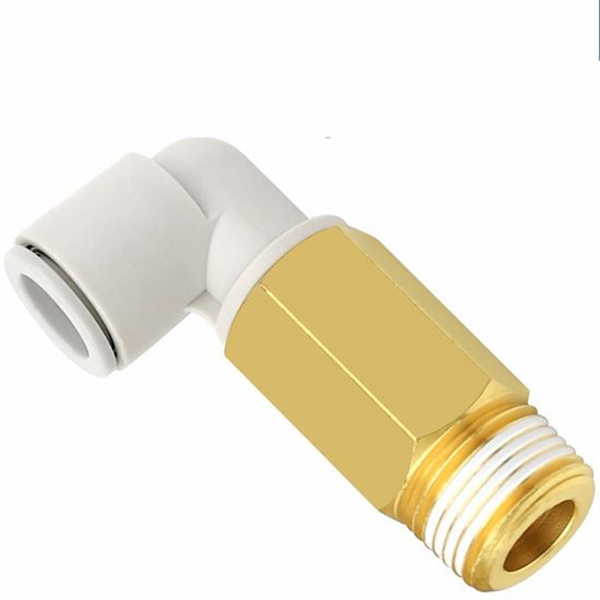

Серия KQ2W представляет собой вставное колено L-типа с удлиненным штоком в семействе пневматических фитингов SOLH KQ2. Прямоугольная конструкция 90°. Один конец наружной резьбы (имперская коническая резьба R / метрическая тонкая резьба M), другой конец для вставки пневматических трубок из ПУ/ПА. В серию также входит удлиненная версия без редукции KQ2Wxx-99, обе стороны которой предназначены для подсоединения труб для удлинения трубопровода и обхода препятствий.
Основное преимущество: Удлиненная конструкция штока устраняет ограничения по пространству для установки и устраняет механические помехи. Конструкция в одно касание, вставка и извлечение трубки без инструментов. Пластиковый корпус + латунная резьбовая часть, устойчивая к старению, совместимая с пневматическими и вакуумными контурами. Прямой импортный заменитель серии SMC KQ2W для зарубежных проектов.
Формат: KQ2W □□ - □□S
KQ2W: Код серии удлиненного колена L-типа.
□□: Внешний диаметр трубки ΦD (02=2 мм, 23=3,2 мм, 04=4 мм, 06=6 мм, 08=8 мм, 10=10 мм, 12=12 мм, 16=16 мм)
Суффикс:01S02S/03S/04S: наружная резьба Imperial R (1/8", 1/4", 3/8", 1/2")
M3GM5: Метрическая наружная резьба M3×0,5/M5×0,8.
-99: Расширенная версия без редукции, соединение трубок с обоих концов одинакового диаметра, без резьбы.
|
Элемент |
Параметр |
|
Материал корпуса |
Инженерный пластик ПБТ, высокая ударопрочность |
|
Раздел темы |
Латунь с никелированием для защиты от ржавчины. |
|
Материал уплотнения |
Нитриловый каучук NBR |
|
Совместимые трубки |
ПУ трубка, нейлоновая пневматическая трубка PA |
|
Рабочее давление |
0~1,0 МПа, применимо для вакуума |
|
Рабочая температура |
-20℃ ~ +60℃ |
|
Способ подключения |
Вставной; нажмите на кольцо, чтобы вставить или отсоединить трубку |

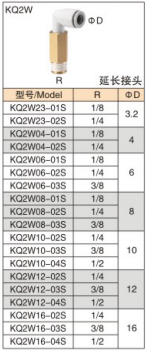

4.1 Версия с императорской резьбой R (латунная наружная резьба)
|
Модель |
Наружная резьба R |
Трубка ΦD |
|
KQ2W23-01S |
Р1/8 |
3.2 |
|
KQ2W23-02S |
Р1/4 |
3.2 |
|
KQ2W04-01S |
Р1/8 |
4 |
|
KQ2W04-02S |
Р1/4 |
4 |
|
KQ2W06-01S |
Р1/8 |
6 |
|
KQ2W06-02S |
Р1/4 |
6 |
|
KQ2W06-03S |
Р3/8 |
6 |
|
KQ2W08-01S |
Р1/8 |
8 |
|
KQ2W08-02S |
Р1/4 |
8 |
|
KQ2W08-03S |
Р3/8 |
8 |
|
KQ2W10-02S |
Р1/4 |
10 |
|
KQ2W10-03S |
Р3/8 |
10 |
|
KQ2W10-04S |
Р1/2 |
10 |
|
KQ2W12-02S |
Р1/4 |
12 |
|
KQ2W12-03S |
Р3/8 |
12 |
|
KQ2W12-04S |
Р1/2 |
12 |
|
KQ2W16-02S |
Р1/4 |
16 |
|
KQ2W16-03S |
Р3/8 |
16 |
|
KQ2W16-04S |
Р1/2 |
16 |

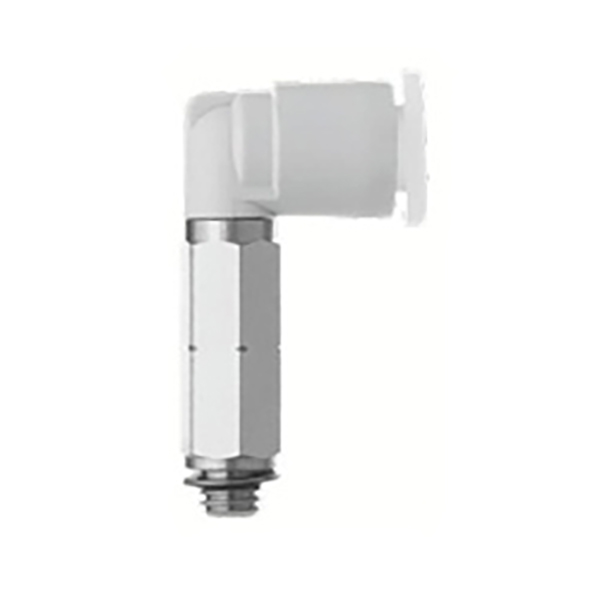

4.2 Версия с метрической резьбой M
|
Модель |
Наружная резьба |
Трубка ΦD |
|
KQ2W02-M3G |
М3×0,5 |
2 |
|
KQ2W02-M5 |
М5×0,8 |
2 |
|
KQ2W23-M3G |
М3×0,5 |
3.2 |
|
KQ2W23-M5 |
М5×0,8 |
3.2 |
|
KQ2W04-M3G |
М3×0,5 |
4 |
|
KQ2W04-M5 |
М5×0,8 |
4 |
|
KQ2W06-M5 |
М5×0,8 |
6 |

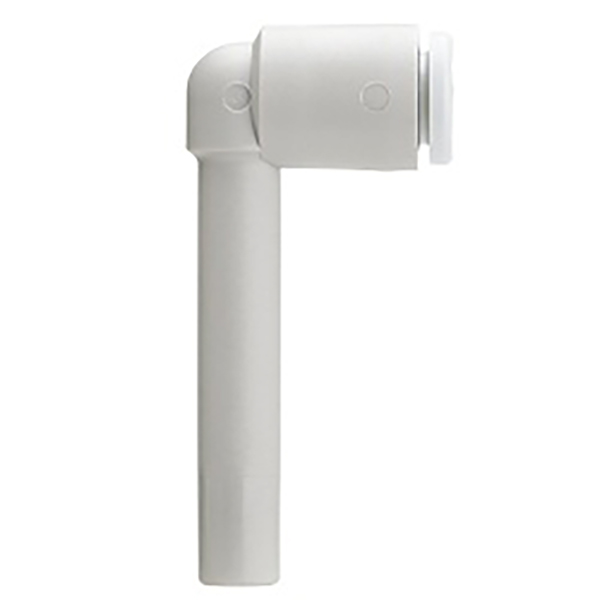

4.3 Расширенная версия без редукции (трубка к трубке, без резьбы)
|
Модель |
Порт 1 ΦD |
Порт 2 ΦD |
|
KQ2W23-99 |
3.2 |
3.2 |
|
KQ2W04-99 |
4 |
4 |
|
KQ2W06-99 |
6 |
6 |
|
KQ2W08-99 |
8 |
8 |
|
KQ2W10-99 |
10 |
10 |
|
KQ2W12-99 |
12 |
12 |
• Избегайте механического воздействия на цилиндры, генераторы вакуума и электромагнитные клапаны; расширить и перенаправить направление конвейера
• Удлиненная прокладка трубок под углом 90° для контуров роботизированных вакуумных присосок в компактных линиях автоматизации.
• Прямая замена оригинального SMC KQ2W, импортозамещение для снижения затрат
• Разрежьте трубку вертикально и ровно, вставьте ее полностью вниз, чтобы гарантировать герметичность.
• Ленту из ПТФЭ можно наматывать на нити; Не перетягивайте резьбу, чтобы предотвратить растрескивание корпуса фитинга.
• Удаление трубки: нажмите на белое разблокирующее кольцо и одновременно потяните трубку наружу.
