Тройник с наружной резьбой серии KQ2Y, вставной фитинг

Вставной тройник с наружной резьбой серии SOLH KQ2Y | Пневматический соединитель сервисного тройника

Бренд: SOLH от Richge Technology | SMC KQ2Y Эквивалент тройника с наружной резьбой (сервисный тройник) Установка в одно касание

1. Обзор продукта

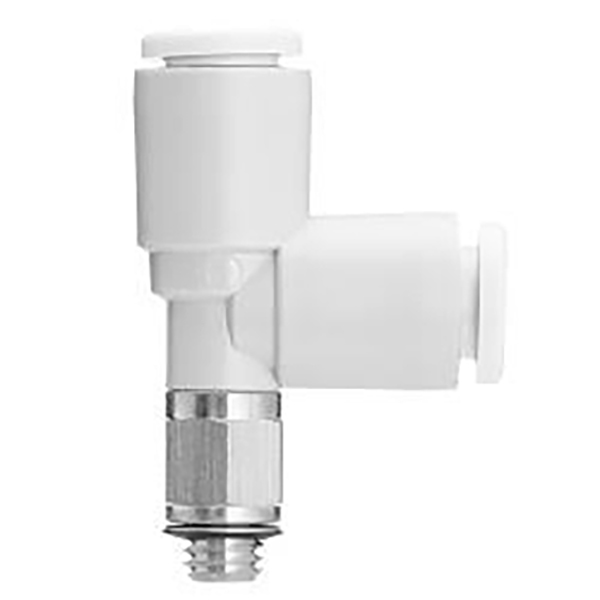

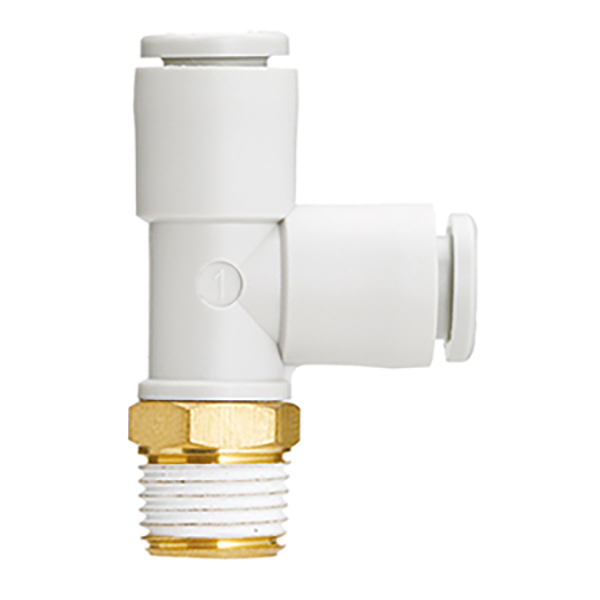

     KQ2Y — это тройник с наружной резьбой (широко известный как сервисный тройник) из серии фитингов одним нажатием SOLH KQ2. Его основная конфигурация1 вход с наружной резьбой + 2 вставных выхода одинакового диаметра. Он разветвляет две воздушные трубки непосредственно от главного резьбового порта и является одним из наиболее широко используемых ответвлений в пневматических системах.

2. Правила именования моделей

  Пример разбивки модели:KQ2Y06-01AS
     KQ2: Вставной фитинг второго поколения серии KQ2 (белый корпус)
     Y: тройник Т-образного типа с наружной резьбой (1 вход с резьбой, 2 вставных выхода)
     06: Внешний диаметр трубки для вставных выпускных патрубков: φ6 мм.
     01: Спецификация наружной резьбы (R18; метрическая M3/M5/M6)
     A: Прокладка для многократной сборки и разборки; S: предварительно нанесенный резьбовой герметик, одноразовый; N: никелированный, устойчивый к коррозии.

  Пример:KQ2Y04-M5A → Вход с наружной резьбой M5, двойные вставные выходы диаметром 4 мм, уплотнительная прокладка.

3. Структура и основные функции

  3.1 Т-образная структура (1 вход, 2 выхода)

     • Вход: Наружная резьба (метрическая M / Imperial R), подключается к клапанам, пневмоцилиндрам и основным трубопроводам.

     • Розетки: 2 вставных отверстия одинакового диаметра для трубок из полиуретана и нейлона, подключение без инструментов

     • Опоры для концов резьбыВращение на 360°. Ориентацию можно свободно регулировать после монтажа, чтобы исключить скручивающее напряжение на трубках.

  3.2 Ключевые преимущества

     • Удобный для обслуживания дизайн: Нет необходимости резать основную трубку. Ответвление непосредственно от резьбового порта для упрощения добавления и обслуживания схемы.

     • Компактный и легкий: Корпус из ПБТ-пластика + резьба из никелированной латуни, небольшая занимаемая площадь и малый вес.

     • Совместимость с вакуумом: Работает от вакуума -100 кПа до избыточного давления 1,0 МПа, подходит для вакуумных контуров.

     • Высокая производительность уплотнения: Уплотнительное кольцо NBR. Прокладка типа А допускает повторную разборку; Герметик типа S с предварительно нанесенным покрытием предотвращает утечку.

     • Легкое освобождение трубки: Круглая кнопка спуска. Нажмите, чтобы снять трубку, не повреждая внешнюю стенку трубки.

4. Список моделей и спецификаций

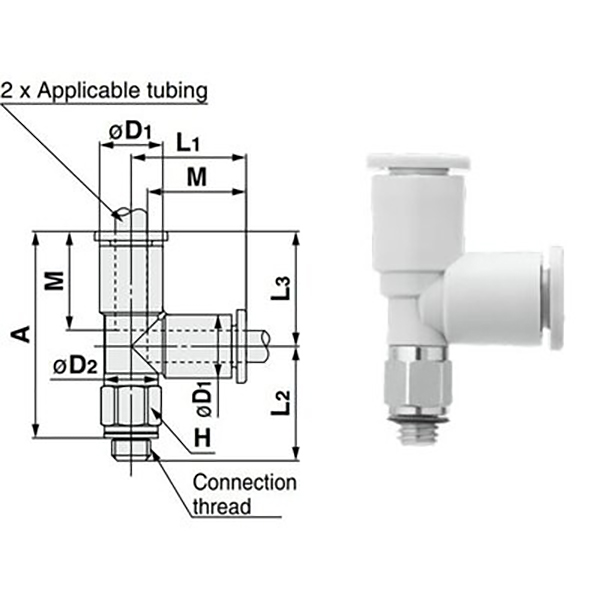

  4.1 Метрическая резьба (M3/M5/M6)

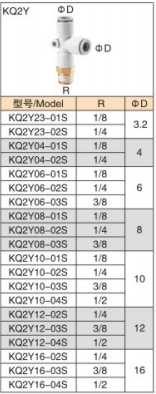

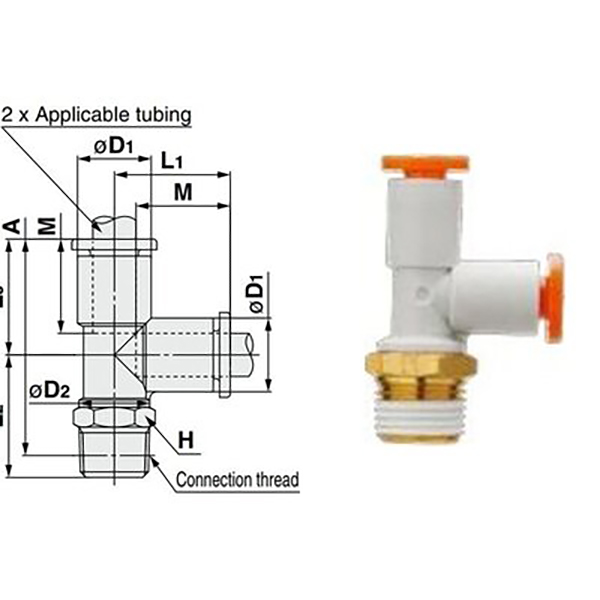

  4.2 Британская трубная резьба (R1/8 ~ R1/2, отраслевой стандарт)

5. Общие технические характеристики (стандарт серии KQ2)

6. Сравнение выбора: KQ2Y против KQ2D против KQ2T

7. Рекомендации по выбору и установке

  Руководство по выбору

     • Ответвление от электромагнитного клапана / порта с наружной резьбой цилиндра → KQ2Y (например, KQ2Y06-01AS)

     • Разделение средней части трубки 1:2, низкий уровень шума → KQ2D

     • Стандартный прямоугольный сплит, экономичный проект → KQ2T

  Примечания по установке

     • Обрежьте трубку ровно, без заусенцев. Вставьте трубку полностью до щелчка, чтобы избежать утечки воздуха.

     • Тип А (прокладка) можно многократно разбирать; Тип S (герметик с предварительно нанесенным покрытием) требует повторной герметизации после разборки.

     • Для вакуумных применений выберите тип A с уплотнением из NBR для поддержания стабильного уровня вакуума.

8. Типичные применения

     • Выпускное ответвление электромагнитного клапана: KQ2Y06-01AS устанавливается на порт R1/8 5/2-ходового электромагнитного клапана для подачи воздуха в два цилиндра.

     • Синхронное управление цилиндрами: KQ2Y08-02AS на главном порте с резьбой R1/4 для разделения на две трубки φ8 для синхронного управления двумя цилиндрами.

     • Модернизация вакуумного контура: ответвление от порта основной резьбы вакуумного генератора к вакуумным присоскам, простота обслуживания и модификации.
