Универсальное колено с наружной резьбой серии KQ2Z

Вставные фитинги для многопортового коллектора SOLH KQ2Z, пневматический разветвитель, эквивалентный SMC KQ2Z. Четыре подтипа: штабелируемый KQ2ZF 1-в-2, KQ2ZD 1-в-4 и KQ2ZT 1-в-6. Корпус из ПБТ с резьбой из никелированной латуни, совместим с трубками из ПУ/ПА для контуров вакуума и положительного давления. Richge Technology предлагает стабильные запасы и надежное производство для автоматизации распределения воздуха.

Отправить запрос

Описание продукта

Цанговые фитинги для многопортового коллектора серии KQ2Z | SMC KQ2Z Эквивалентные пневматические разветвители

Бренд: SOLH от Richge Technology | KQ2Z Фитинги для пневматического коллектора с несколькими выходами, управляемые одним нажатием

1. Обзор продукта

Серия KQ2Z относится к семейству пневматических фитингов одним нажатием SOLH KQ2. Это многопатрубный коллекторный фитинг с наружной резьбой, имеющий один впуск воздуха и несколько одновременных выпусков труб. Конструкция «нажми на соединение» позволяет вставлять и снимать трубки без инструментов, используется для централизованного распределения воздуха в пневматических системах. Доступны четыре подмодели:

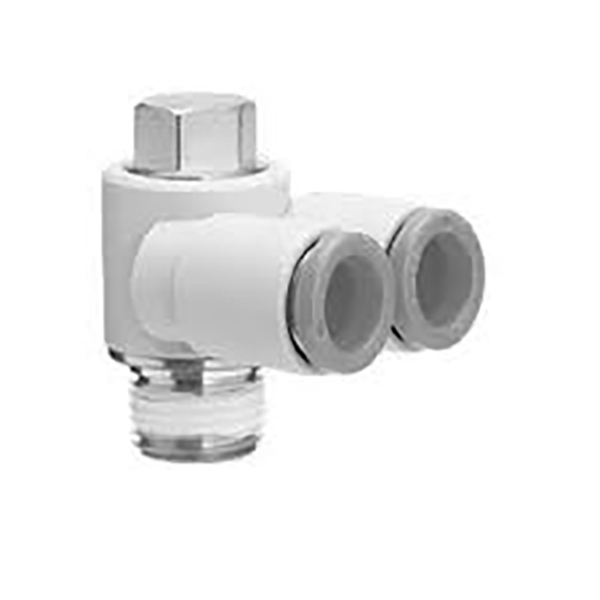

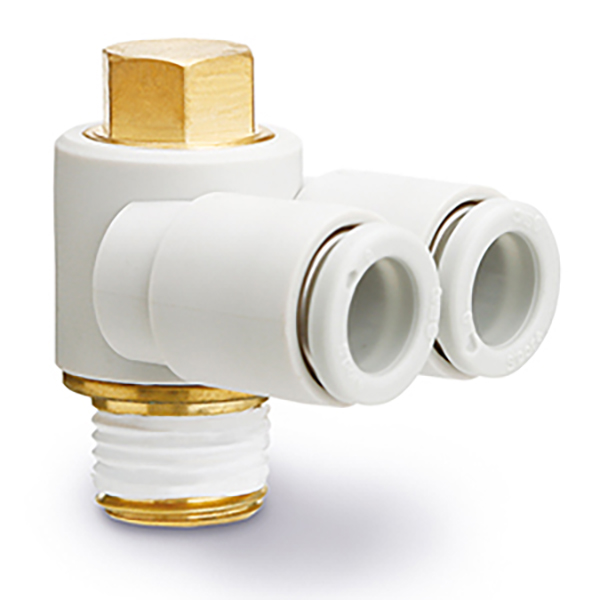

KQ2Z: двойной порт 1 вход 2 выхода, внешний шестигранный монтаж

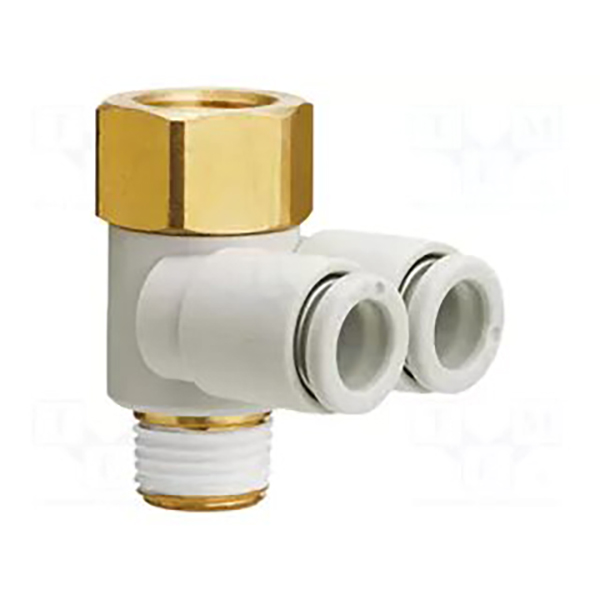

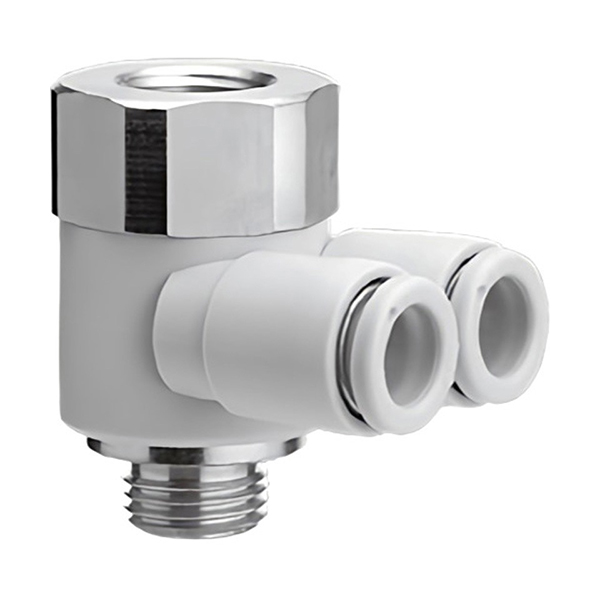

KQ2ZF: штабелируемый коллектор 1 вход, 2 выхода, верхняя внутренняя резьба Rc для каскадного подключения дополнительных коллекторов.

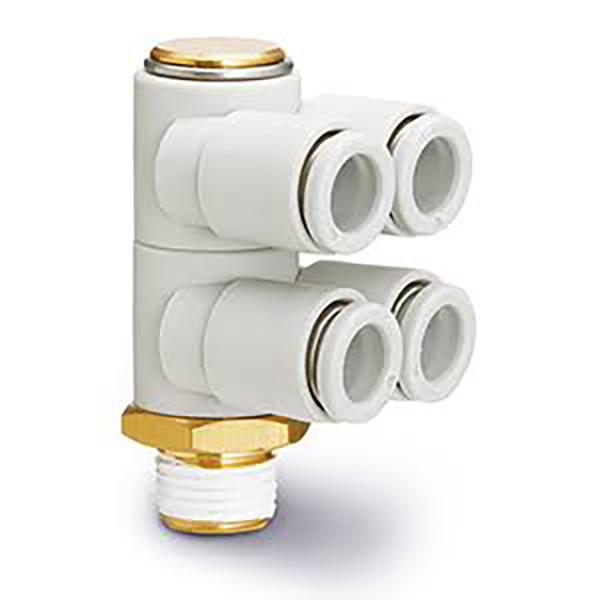

KQ2ZD: четырехходовой ответвительный коллектор 1 вход 4 выхода

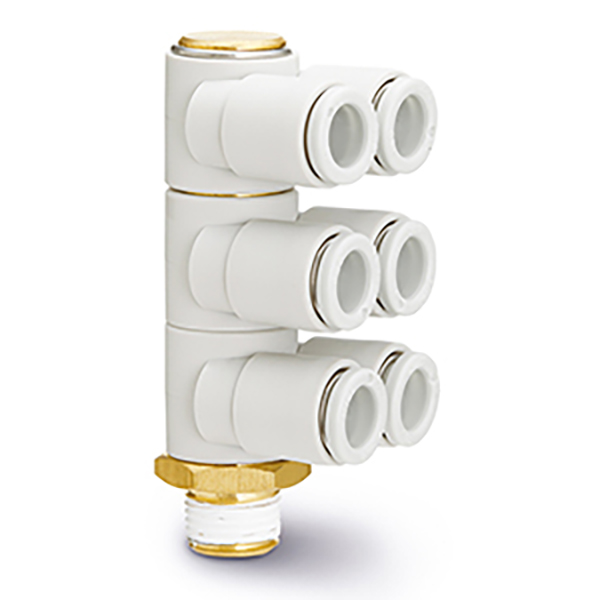

KQ2ZT: Шестиходовой ответвительный коллектор 1 на 6 выходов

Основные преимущества: Компактная конструкция коллектора для экономии места при установке. Корпус из ПБТ с резьбой из никелированной латуни. Совместим с пневматическими трубками PU/PA, работает как в контурах положительного давления, так и в вакуумных контурах. Прямая замена оригинальных фитингов SMC KQ2Z.

2. Пояснение кода модели

Формат: KQ2Z □□ - □□S

KQ2Z: Код серии многоходового ответвительного коллектора.
□□: Внешний диаметр трубки ΦD (04=4 мм, 06=6 мм, 08=8 мм, 10=10 мм, 12=12 мм)

Суффикс:

01S02S/03S/04S: наружная коническая резьба Imperial R (1/8", 1/4", 3/8", 1/2 дюйма)
M5: Метрическая наружная резьба M5×0,8.

KQ2ZF: Штабелируемая версия, нижняя наружная резьба R + верхняя внутренняя резьба Rc. Несколько KQ2ZF можно соединить последовательно для увеличения количества розеток.

3. Полный список моделей

3.1 KQ2Z (1 вход 2 выхода, внешнее шестигранное крепление)

Модель	Наружная резьба R	Трубка ΦD
KQ2Z04-01S	Р1/8	4
KQ2Z04-M5	М5×0,8	4
KQ2Z06-01S	Р1/8	6
KQ2Z06-02S	Р1/4	6
KQ2Z06-03S	Р3/8	6
KQ2Z08-01S	Р1/8	8
KQ2Z08-02S	Р1/4	8
KQ2Z08-03S	Р3/8	8
KQ2Z10-02S	Р1/4	10
KQ2Z10-03S	Р3/8	10
KQ2Z12-03S	Р3/8	12
KQ2Z12-04S	Р1/2	12

3.2 KQ2ZF (штабелируемый тип, 1 вход, 2 выхода, резьба R + Rc)

Модель	R/Rc резьба	Трубка ΦD
KQ2ZF04-M5	М5×0,8	4
KQ2ZF04-01S	Р1/8	4
KQ2ZF06-01S	Р1/8	6
KQ2ZF06-02S	Р1/4	6
KQ2ZF08-01S	Р1/8	8
KQ2ZF08-02S	Р1/4	8
KQ2ZF10-02S	Р1/4	10
KQ2ZF10-03S	Р3/8	10
KQ2ZF12-03S	Р3/8	12
KQ2ZF12-04S	Р1/2	12

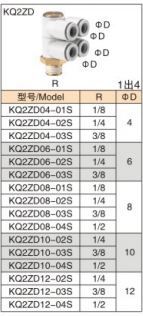

3.3 KQ2ZD (1 вход 4 выхода)

Модель	Наружная резьба R	Трубка ΦD
KQ2ZD04-01S	Р1/8	4
KQ2ZD04-02S	Р1/4	4
KQ2ZD04-03S	Р3/8	4
KQ2ZD06-01S	Р1/8	6
KQ2ZD06-02S	Р1/4	6
KQ2ZD06-03S	Р3/8	6
KQ2ZD08-01S	Р1/8	8
KQ2ZD08-02S	Р1/4	8
KQ2ZD08-03S	Р3/8	8
KQ2ZD08-04S	Р1/2	8
KQ2ZD10-02S	Р1/4	10
KQ2ZD10-03S	Р3/8	10
KQ2ZD10-04S	Р1/2	10
KQ2ZD12-02S	Р1/4	12
KQ2ZD12-03S	Р3/8	12
KQ2ZD12-04S	Р1/2	12

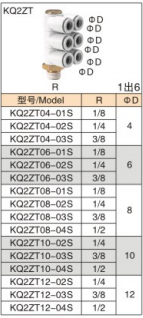

3.4 KQ2ZT (1 вход, 6 выходов)

Модель	Наружная резьба R	Трубка ΦD
KQ2ZT04-01S	Р1/8	4
KQ2ZT04-02S	Р1/4	4
KQ2ZT04-03S	Р3/8	4
KQ2ZT06-01S	Р1/8	6
KQ2ZT06-02S	Р1/4	6
KQ2ZT06-03S	Р3/8	6
KQ2ZT08-01S	Р1/8	8
KQ2ZT08-02S	Р1/4	8
KQ2ZT08-03S	Р3/8	8
KQ2ZT08-04S	Р1/2	8
KQ2ZT10-02S	Р1/4	10
KQ2ZT10-03S	Р3/8	10
KQ2ZT10-04S	Р1/2	10
KQ2ZT12-02S	Р1/4	12
KQ2ZT12-03S	Р3/8	12
KQ2ZT12-04S	Р1/2	12

4. Материалы и технические характеристики

Элемент	Параметр
Материал корпуса	Инженерный пластик ПБТ, высокая прочность и ударопрочность.
Компонент резьбы	Никелированная латунь, устойчивая к ржавчине и коррозии
Уплотнительное кольцо	Нитриловый каучук NBR
Совместимые трубки	ПУ трубка, нейлоновая пневматическая трубка PA
Рабочее давление	0~1,0 МПа, применимо для вакуумного отрицательного давления
Рабочая температура	-20℃ ~ +60℃
Способ подключения	Вставной фитинг; нажмите на кольцо для вставки/извлечения трубки

5. Сценарии применения

• Машины автоматизации, роботизированные системы присосок: многоходовое распределение одного источника воздуха, замена традиционных коллекторных блоков и экономия места при установке.

• Синхронизированная подача воздуха для нескольких цилиндров, централизованная обвязка компактных клапанных блоков.

• KQ2ZF можно соединить последовательно для увеличения количества выпускных отверстий по требованию, гибкая сборка коллектора

• Импортозамещение, прямая замена фитингов коллектора серии SMC KQ2Z

6. Примечания по установке

• Обрежьте конец трубки вертикально и полностью вставьте трубку в нижнюю часть фитинга для надежной герметизации.

• Намотайте небольшое количество тефлоновой ленты на наружную резьбу, приложите умеренный момент затяжки, чтобы избежать растрескивания пластикового корпуса.

• Удаление трубки: нажмите на белое разблокирующее кольцо и одновременно потяните трубку наружу.

• При каскадном применении KQ2ZF гарантируйте уплотнение резьбы. Не превышайте номинальное давление после многоступенчатого штабелирования.
