Многоступенчатый вакуумный генератор серии PBM/PBX

Мини-многоступенчатый многоэнергетический вакуумный эжектор серии PBM / PBX | Штабелируемый генератор вакуума в стиле Piab

Бренд: SOLH от Richge Technology | Ультратонкий штабелируемый двухступенчатый вакуумный генератор Вентури

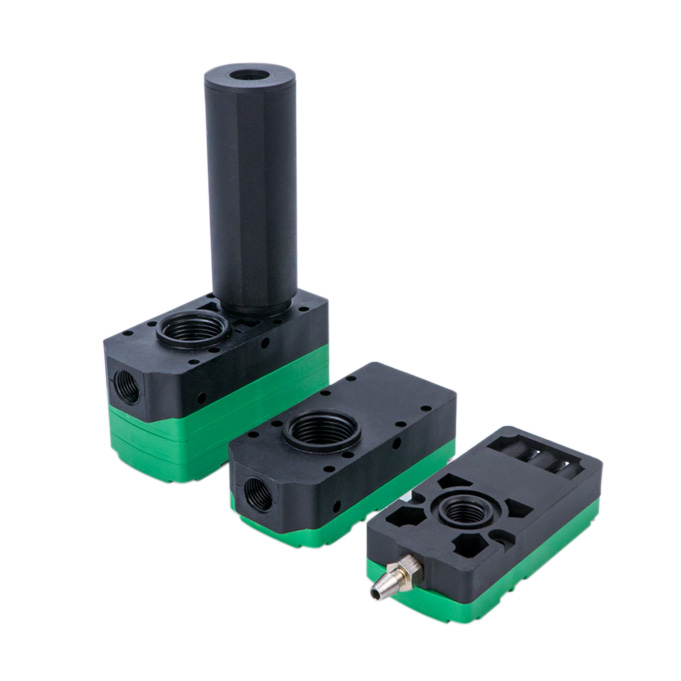

1. Обзор продукта

   PBM/PBX — это мини-двухступенчатые диффузионные многоступенчатые генераторы вакуума в стиле Piab, также известные как многоэнергетические вакуумные генераторы. Они имеют модульную штабелируемую конструкцию с ультратонким и легким корпусом. PBM – это стандартная версия со встроенным глушителем, а PBX – это составной внешний глушитель. Доступны три функциональные версии: тип A без клапана, тип B с подающим клапаном, модель типа C с полной мультиэнергетической интеграцией.

  Расположение ядра: компактность, низкое потребление воздуха и большой поток всасывания. Поддерживает многослойное штабелирование коллекторов с независимым управлением несколькими присосками. Идеально подходит для роботов EOAT, паллетирования и пористых заготовок с помощью пенопластовых присосок.

      • ПБМ Стандарт Мини: Встроенный глушитель, тонкий корпус, низкий уровень шума, подходит для одиночного или многоуровневого монтажа.

      • УАТС X-mini составного типа: Съемный картридж внешнего глушителя, более высокий предельный вакуум, больший расход и лучшее рассеивание тепла, предназначен для непрерывной многоцикловой работы.

  Классы размеров: 5 / 10 / 20 / 30. Число соответствует эквивалентной номинальной мощности вакуумного насоса (0,05–0,3 кВт). Функциональные версии: базовая бесклапанная модель, B со встроенным подающим клапаном, полностью мультиэнергетическая модель C (подающий клапан + предохранительный клапан + обнаружение вакуумного давления + регулируемый вакуумный дроссель).

2. Правило кодирования модели

  Пример: PBM10-B-K15L-FN / PBX20-C-K15M-ФН

     • ПБМ / АТС

￮ ПБМ: Стандартный мини-тип со встроенным глушителем.

￮ АТС: Тип Compound X-mini с внешним картриджем глушителя.

     • 10: Код размера (5/10/20/30)

￮ 5: Микро-малый поток, крошечные компоненты

￮ 10: Малый и средний поток, мелкие детали 3C.

￮ 20: Бестселлер средней текучести, картон, пленка и присоска из пенопласта.

￮ 30: Большой поток, пористый лист большой площади и укладка на поддоны

     • А/Б/С: Функциональная версия

￮ A: Бесклапанный базовый блок, только корпус генератора, управляемый внешним электромагнитным клапаном.

￮ B: Версия с одним клапаном, встроенный электромагнитный клапан подачи, дополнительный односторонний клапан удержания давления, сброс естественного вакуума.

￮ C: Полная мультиэнергетическая версия, подающий клапан + вакуумный предохранительный клапан + цифровой вакуумный переключатель давления + регулируемый дроссель обдува.

     • К1: Код комбинации клапанов, K1 = Нормально закрытый подающий клапан + Нормально закрытый предохранительный клапан

     • 5/6: Напряжение катушки: 5 = 24 В постоянного тока, 6 = 12 В постоянного тока

     • Л/М: Спецификация проводов

     • ФН: Выход реле давления (NPN/PNP, дополнительный блок кПа/дюйм рт. ст.)

  Пример заказа: PBM20-C. Определение: Стандартный встроенный глушитель PBM, размер 20, полностью мультиэнергетическая модель типа C, встроенный клапан подачи и отключения, регулируемый вакуумный разрыв и сигнализация обнаружения вакуума.

3. Основная разница между PBM и АТС

4. Сравнение функций версий А/Б/С

5. Краткое описание технических характеристик

  Производительность при давлении питания 0,5 МПа

6. Руководство по выбору

  Выберите PBM или АТС

     • ✅ ПБМ: Ограниченное пространство для установки, робот EOAT, регулярный прерывистый цикл, выступающий глушитель не требуется.

     • ✅ АТС: Пенопластовая присоска, пористая коробка, длительная непрерывная работа, требуется более высокий расход и вакуум.

  Выберите версию A / B / C

     • ✅ Версия C: Применение робота, быстрый выпуск продувки + сигнализация об обнаружении недостающих деталей, уменьшение количества внешних клапанов и трубопроводов (предпочтительно)

     • ✅ Версия Б: Ограниченный бюджет, отсутствие сброса вакуума, заготовка освобождается под собственным весом

     • ✅ Версия А: Фиксированное крепление с имеющимся внешним электромагнитным клапаном, минимальная стоимость приобретения.

  Функция штабелируемого коллектора (ключевое преимущество PBM/PBX)

     PBM5 может укладывать до 16 слоев; PBM10 поддерживает до 12 слоев. УАТС имеет те же возможности стекирования. Каждый уровень имеет независимый вакуумный контур без взаимных помех и общий источник подачи воздуха. Лучший выбор для многостанционных перекачивающих модулей и модулей с несколькими соплами.

     Материал уплотнения: NBR для общих условий; FKM для пищевых продуктов или агрессивных кислотных/щелочных сред.

7. Пневматическая схема для многоэнергетической модели типа C.

     Источник воздуха → воздушный фильтр AFC (масляный туман запрещен) → регулятор давления AR → порт подачи воздуха PBM/PBX-C; Вакуумный порт → вакуумный фильтр ZFC → присоска. К ПЛК подключаются два сигнальных провода 24 В постоянного тока: один для управления вакуумной адсорбцией, другой для регулируемого вакуумного разрыва продувки. Сигнал обратной связи по вакууму используется для обнаружения отсутствующей/упавшей заготовки.

8. Примечания по эксплуатации

     • Подаваемый воздух должен быть сухим и фильтрованным, использование масляного тумана запрещено. Загрязнение масла приведет к засорению двухступенчатых форсунок.

     • Вакуумный фильтр ZFC должен быть установлен в вакуумном трубопроводе. Пыль легко забивает сопла и снижает силу всасывания.

     • Картридж внешнего глушителя АТС должен быть полностью установлен; его удаление вызывает очень громкий шум.

     • Медленно отрегулируйте дроссельную заслонку вакуумного тормоза типа C. Чрезмерное открытие приведет к сдуванию тонкой пленки и бумажных заготовок.

     • При сборке многоблочного коллектора увеличьте главный трубопровод подачи воздуха, чтобы стабилизировать давление во всех агрегатах.

     • Широкий температурный допуск; обеспечить отсутствие обледенения источника воздуха в условиях низких температур.
