Вакуумный эжектор с портами на корпусе серии ZH‑D

Вакуумный эжектор с портами на корпусе серии ZH‑D | Одноступенчатый вакуумный генератор Вентури с прямым пневматическим соединением

Бренд: SOLH от Richge Technology | Полностью механическая взаимозаменяемость с импортным вакуумным генератором серии Ж.Ж.

1. Обзор продукта

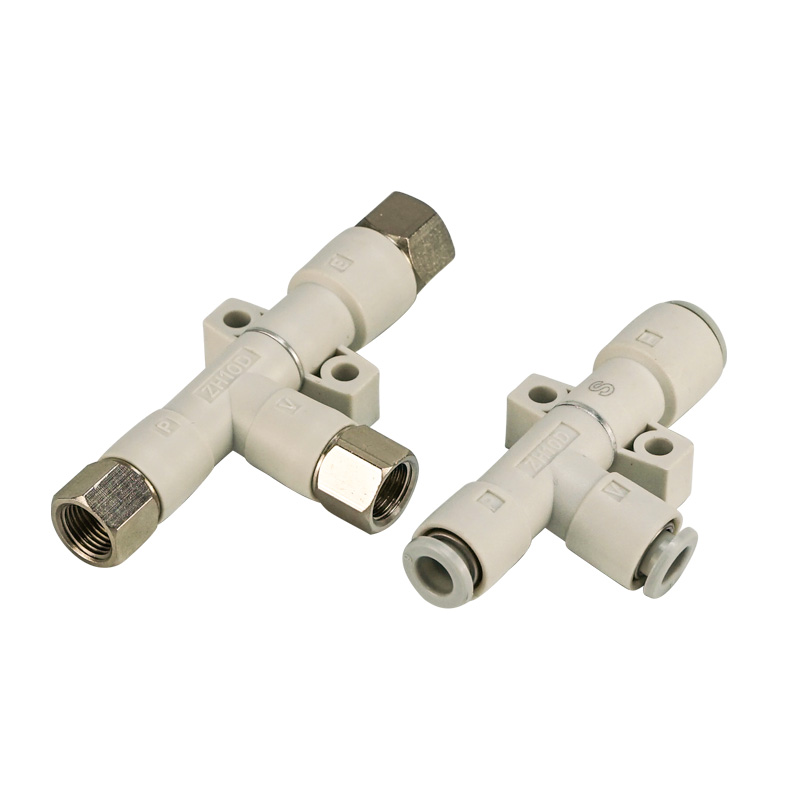

     Тип ZH-D с портами корпуса представляет собой одноступенчатый вакуумный эжектор Вентури. Три независимых порта, включая порт подачи SUP, вакуумный порт VAC и выпускной порт EXH, требуют внешнего трубопровода. Нет встроенного глушителя внутри основного корпуса. Компактная и легкая конструкция со встроенным соплом из смолы, полностью взаимозаменяемым с импортной серией ZH.

  Отличие модели

     • Ж.Ж.‑D Тип корпуса с портами: Три порта для внешнего трубопровода, без встроенного глушителя.

     • Ж.Ж.‑B Коробчатый тип: Оборудован встроенным глушителем внутри корпуса, зарезервированы только порты подачи и вакуума.

  Два уровня производительности:

     • S-спецификация (высокий вакуум): Предельный вакуум ‑90 кПа, идеально подходит для герметичных гладких заготовок.

     • L-спецификация (высокий расход): Увеличенный поток всасывания при более низком уровне вакуума для воздухопроницаемых пористых деталей, таких как бумага, ткань и картон.

  Крышки отверстия сопла 0,5/0,7/1,0/1,3/1,5/1,8/2,0 мм. Поддержка нескольких вариантов подключения: фитинг одним нажатием, резьба G/Rc, дюймовая резьба NPT. Несколько вариантов монтажа: прямое винтовое крепление, монтажный кронштейн и установка на DIN-рейку. Широко применяется для концевых эффекторов роботов и многостанционных модулей.

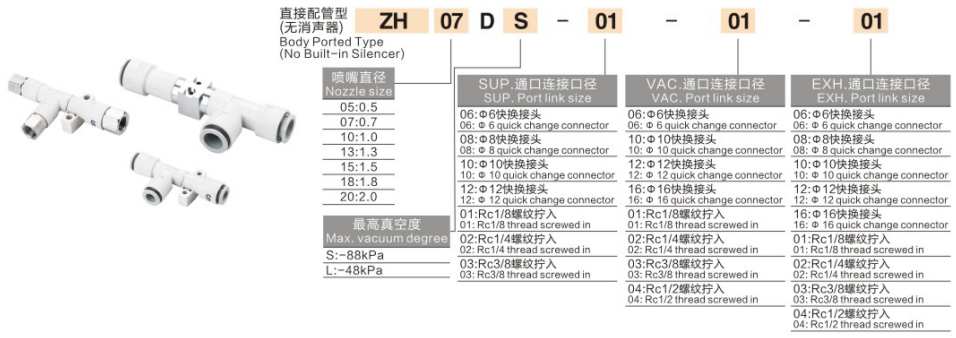

2. Полное объяснение кодирования модели.

Пример модели:Ж10ДСА-06-08-10

     • Ж.Ж.: Серийный код вакуумного эжектора.

     • 10: Код отверстия форсунки

     • Д/Б: Форма тела. D = тип с портами на корпусе, с 3 внешними портами без встроенного глушителя; B = коробчатого типа со встроенным глушителем

     • С/Л: Характеристика вакуума. S = максимальный вакуум высокого вакуума -90 кПа с умеренным расходом на всасывании; L = тип с высоким расходом. ZH05‑13 предельная ‑48 кПа; ZH15‑20 Ultimate ‑66 кПа, большой поток для воздухопроницаемых деталей

     • A: Легкая версия нового поколения с укороченными размерами и уменьшенным весом.

     • -06-08-10: Спецификация порта(SUP‑VAC‑EXH). Двузначное число означает метрический размер фитинга одним нажатием (06=Φ6,08=Φ8,10=Φ10,12=Φ12). F01/F02/F03 для резьбы G/Rc; N01/N02 для дюймовой резьбы NPT.

  Пример заказа: ZH13DSA‑08‑10‑10
     Вакуумный эжектор с отверстиями в корпусе ZH, сопло Φ1,3 мм, класс S для высокого вакуума, новая облегченная версия A; порт подачи Φ8, вакуумный порт Φ10, выпускной порт Φ10, фитинг одним нажатием.

3. Основные преимущества производительности

     • Три полностью независимых внешних порта: Отдельные порты подачи SUP, вакуума VAC и выпускного отверстия EXH. Выхлопные газы могут подключаться к внешнему глушителю или к централизованному выхлопному трубопроводу. Подходит для интеграции концевого эффектора и модуля робота, не имеет ограничений по пространству внутреннего глушителя.

     • Легкая интегрированная насадка для смолы: Сопло и основной корпус отлиты за одно целое, что обеспечивает значительное снижение веса и идеально подходит для высокоскоростного перемещения EOAT. В новой версии A уменьшены длина и высота, вес уменьшен до 74%.

     • Варианты производительности с двойным вакуумом: S высокий вакуум для гладких запечатанных деталей, включая стекло, металлический лист и пластиковый корпус; L высокая пропускная способность для картона, пленки, ткани и материалов, склонных к утечкам, для компенсации утечек.

     • Богатый выбор портов: Метрический фитинг одним нажатием, трубная резьба G/Rc и дюймовая резьба NPT для адаптации оборудования к мировому рынку.

     • Разнообразные способы крепления: Прямое винтовое крепление, стандартный кронштейн, L-образный кронштейн и монтаж на DIN-рейку для гибкой компоновки.

     • Требование к работе без масла: Смазка масляным туманом запрещена, требуется только сухой фильтрованный сжатый воздух.

4. Стандартные технические характеристики

Производительность при давлении питания 0,5 МПа (ANR)

Для варианта L-высокого расхода: более высокий поток всасывания при одинаковом отверстии сопла с более низким предельным уровнем вакуума.

5. Сравнительная таблица ZH‑D и ZH‑B

6. Пошаговое руководство по выбору

     • Выбор производительности S/L

 ￮ ✅ Высокий вакуум S (‑90 кПа): гладкие герметичные детали, такие как стальная пластина, стекло, пластиковый корпус, печатная плата; незначительная утечка, требуется высокая сила адсорбции.

 ￮ ✅ L с высокой скоростью потока: картон, пенопласт, пленка, ткань и другие воздухопроницаемые детали, склонные к утечкам, большой поток компенсирует утечку вакуума.

     • Выбор отверстия сопла: Выбирайте в зависимости от общей площади адсорбции присоски. Сопло большего размера обеспечивает более высокий поток всасывания и одновременно более высокий расход воздуха. Избегайте использования сопел слишком большого размера, чтобы избежать потерь сжатого воздуха.

     • Выбор типа порта: Метрический фитинг в одно касание (08.06.10.12) для бытовой автоматики; Резьба G/резьба NPT для машин, экспортируемых за границу.

     • Примечание по обращению с выхлопной системой для типа D: Вариант D не имеет встроенного глушителя. Выпускное отверстие EXH должно подключать внешний глушитель, иначе шум будет очень сильным; или выведите выхлопную трубу из шкафа с оборудованием.

     • Решение для обнаружения вакуума: Вакуумный эжектор серии ZH без встроенного реле давления. Если требуется обратная связь по сигналу, добавьте внешний вакуумный переключатель давления ZSE.

7. Типичные сценарии применения

     • Сбор конечного манипулятора робота EOAT: пластиковые детали 3C, обработка печатных плат и листов батарей

     • Упаковочная промышленность: прием картона, пленки и бумаги.

     • Извлечение из формы малогабаритных деталей для литьевого робота

     • Многопараллельный вакуумный модуль для синхронной адсорбции с несколькими присосками

     • Станции автоматизации, требующие централизованного отвода отходящих газов за пределы корпуса оборудования

8. Описание стандартной пневматической схемы.

     Стандартная схема с портами на корпусе ZH-D: фильтр источника воздуха AFC (запрещен блок масляного тумана) → 3/2 электромагнитный клапан → порт подачи SUP ZH-D; Вакуумный порт VAC соединяет вакуумный фильтр ZFC с присоской; Выпускной порт EXH подключает внешний глушитель или выхлопной шланг, проходящий снаружи оборудования.

9. Важные замечания по эксплуатации

     • Использование масляного тумана строго запрещено. Масляные загрязнения засорят крошечное отверстие сопла, что приведет к снижению силы всасывания или полному выходу из строя. Для очистки источника воздуха следует использовать только воздушный фильтр.

     • Линейный вакуумный фильтр ZFC должен быть установлен со стороны вакуума. Попадание частиц пыли приведет к засорению сопла.

     • Для эжектора с корпусом ZH‑D выпускное отверстие EXH должно быть оснащено глушителем, чтобы избежать чрезмерного уровня шума.

     • Рекомендуемое давление питания: 0,4‑0,5 МПа. Длительная непрерывная работа при полном давлении 0,6 МПа не рекомендуется.

     • Уменьшите длину шланга между вакуумным эжектором и присоской, уменьшите объем трубопровода для более быстрого реагирования на вакуум.
