Бренд: SOLH от Richge Technology | Встраиваемая замена, совместимая с SMC ZL212. Установочные размеры.
 |

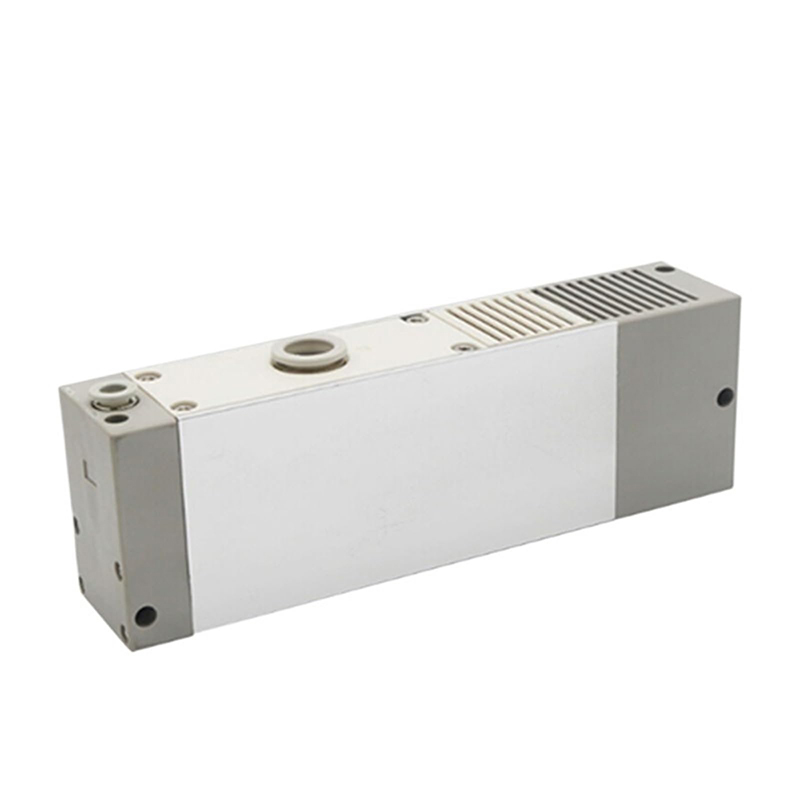

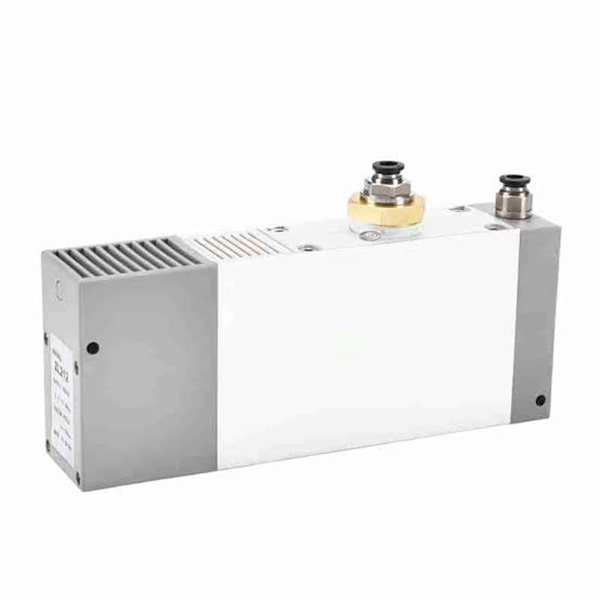

Серия ZL212 представляет собой модернизированный многоступенчатый вакуумный эжектор с большим расходом, созданный на основе серии ZL112. Оснащенный соплом большего размера, он обеспечивает более высокий уровень вакуума и улучшенный поток всасывания. Специально разработан для больших присосок, пористых заготовок и условий работы с высокой степенью утечек. Широко применяется в качестве основного вакуумного агрегата для роботов-манипуляторов, а также для обработки листового металла и стекла.
|
Параметр Элемент |
Спецификация |
|
Позиция продукта |
Усовершенствованная модернизированная модель ZL112, увеличенное сопло для более высокого вакуума и более высокого расхода. |
|
Применимая жидкость |
Сжатый воздух |
|
Давление приточного воздуха |
0,3–0,7 МПа, оптимальный рабочий диапазон: 0,45–0,5 МПа. |
|
Степень вакуума |
-90 ~ -95 кПа |
|
Расход всасывания |
Более чем на 30 % выше, чем у ZL112, подходит для пористых заготовок и больших присосок. |
|
Расход воздуха |
Многоступенчатая конструкция диффузора, экономия энергии более 40 % по сравнению с одноступенчатым вакуумным эжектором. |
|
Диапазон температур окружающей среды |
-5℃ ~ 60℃ |
|
Подключение порта |
Стандартный фитинг/резьбовой порт для быстрого запуска, полностью взаимозаменяемый с монтажным размером SMC ZL212. |

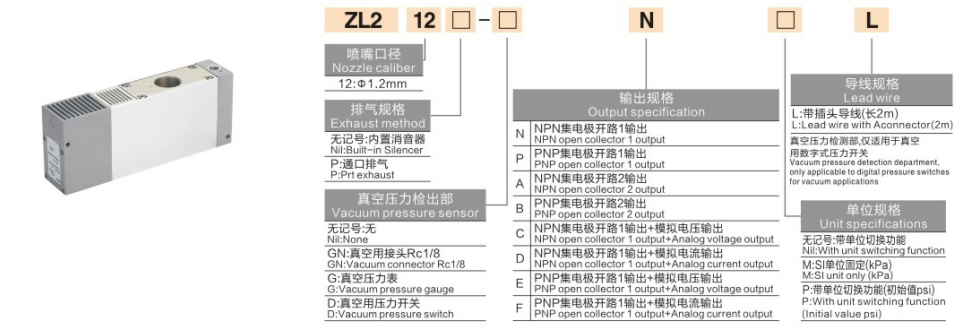

Основной формат:ЗЛ212‑□‑□‑□‑□
Расширенный формат с клапаном:ЗЛ212‑□‑K1/K2 5 M Z‑□‑DDNL
|
Позиция |
Код |
Определение и подробное описание |
|
1‑4 |
ЗЛ212 |
Серийный код многоступенчатого вакуумного эжектора, диаметр сопла увеличен по сравнению с ZL112. |
|
5-е место |
Нет отметки |
Глушитель выхлопа, стандартное шумоподавление для обычных мастерских |
|
|
P |
Порт выхлопа, для высокопоточной или централизованной установки выхлопа. |
|
6-е место |
Нет отметки |
Без модуля обнаружения вакуума |
|
|
ГН |
Порт обнаружения вакуума Rc1/8 для подключения внешнего манометра |
|
|
G |
Встроенный механический вакуумный манометр Y40Z. |
|
|
D |
Встроенный цифровой вакуумный переключатель давления. |
|
7-е место |
N |
1-канальный выход NPN с открытым коллектором |
|
|
P |
PNP 1-канальный выход с открытым коллектором |
|
|
А/Б/С/Д/Е/Ф |
Многоканальный выход/выход аналогового сигнала и другие расширенные функции |
|
8-е место |
L |
2-метровый предварительно собранный кабель со штекером |
|
|
М/П |
Фиксированная единица измерения/переключаемая единица измерения (кПа/фунты на квадратный дюйм опционально) |
|
Модель |
Основная конфигурация |
Типичное применение |
|
ЗЛ212 |
Стандартный базовый блок, без манометра и встроенного клапана |
Общее применение с высоким расходом, требуется внешний электромагнитный клапан |
|
ЗЛ212‑ГН |
Внешний интерфейс вакуумметра Rc1/8 |
Приложения, требующие внешнего подключенного вакуумметра для считывания показаний. |
|
ЗЛ212‑Д |
Встроенный цифровой вакуумный переключатель давления. |
Цифровое считывание вакуума и обратная связь по электрическому сигналу для управления ПЛК |
|
ЗЛ212‑П |
Версия с портальным выхлопом без встроенного глушителя |
Сценарии централизованной выхлопной системы с высоким расходом, среда, нечувствительная к шуму |
|
ЗЛ212‑Г |
Оборудован механическим вакуумметром Y40Z. |
Экономичная локальная механическая индикация уровня вакуума |
|
Элемент сравнения |
ЗЛ112 |
ЗЛ212 |
|
Отверстие сопла |
Φ1,2 мм |
Сопло большего размера |
|
Степень вакуума |
-88 ~ -92кПа |
-90 ~ -95 кПа, более высокая производительность вакуума |
|
Расход всасывания |
Средняя скорость потока |
+30% увеличение расхода всасывания |
|
Подходящее рабочее состояние |
Обычные присоски, заготовки малого‑среднего размера |
Большая присоска, пористая заготовка, лист и стекло, петли с высокой степенью утечки. |
|
Справочная цена базовой модели |
Начиная с 245 |
Начиная с 478 г., ок. На 20 % выше при одинаковой конфигурации |
• Улучшенные характеристики многоступенчатого диффузора Вентури: Повышенный уровень вакуума и скорость всасывания, отличная адаптируемость к пневматическим вакуумным контурам с высокими утечками.
• Полностью интегрированные модульные опции: Электромагнитный клапан подачи/выпуска, глушитель, механический/цифровой вакуумметр и реле давления доступны в цельной конфигурации, что позволяет свести к минимуму количество дополнительных вспомогательных деталей.
• Малошумная конструкция: Встроенный глушитель, уровень шума ≤70 дБ, подходит для обычных условий заводской мастерской.
• Стабильная работа без обслуживания: Отсутствие движущихся механических компонентов, длительный срок службы для непрерывного производства в течение 24 часов.
• Совместимая монтажная площадь: Взаимозаменяемый установочный размер с ZL112, поддерживает прямую замену при обновлении на месте.
• Заготовка малого и среднего размера и применение с одной присоской: выберите ZL112, чтобы получить лучшее соотношение цены и качества.
• Большая присоска, пористый материал, листовое стекло или вакуумная петля с высокой утечкой: используйте ZL212 для обеспечения достаточного вакуума и пропускной способности.
• Автоматическое управление циклом: выберите версию K1 с двумя клапанами (подающий + выпускной клапан), сочетайте с вакуумным реле давления для обратной связи по сигналу с обратной связью.
• Визуальный контроль и ввод в эксплуатацию на месте: вариант цифрового реле давления Pick D для прямого цифрового считывания значений вакуума.
• Роботизированная обработка стекла, листового металла, древесных плит и крупногабаритных пластинчатых компонентов.
• Адсорбция пористых заготовок: сбор картона, пенопласта, текстиля и проницаемых материалов.
• Вакуумный контур с высокой утечкой для приспособления с несколькими присосками большой площади
• Автоматизированная сборочная линия, литьевая роботизированная распалубка и передача материала
• Логистическое оборудование вакуумная захватная станция для крупногабаритных грузов
