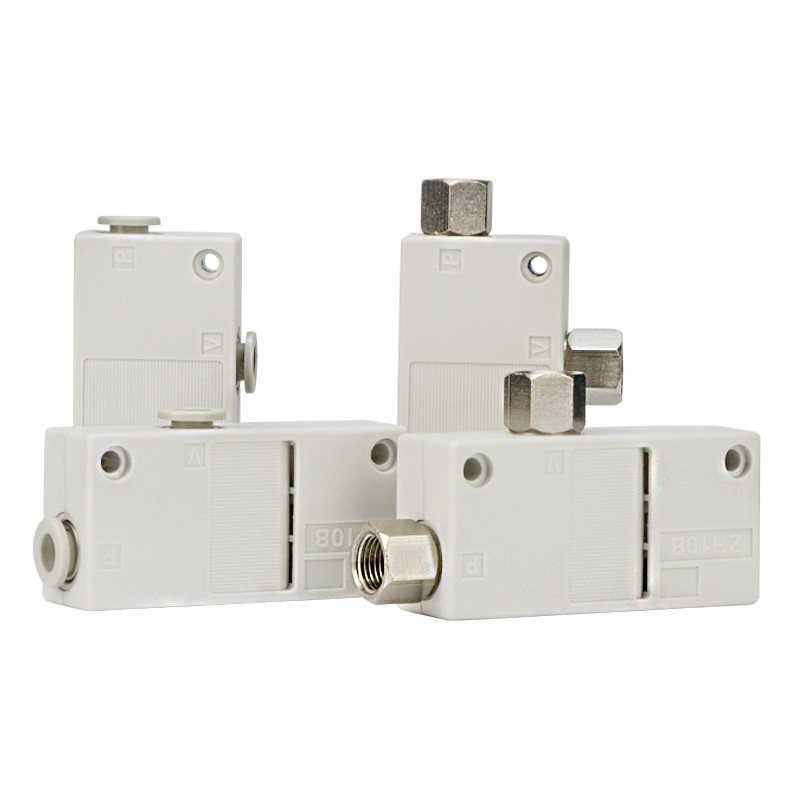

Вакуумный эжектор коробчатого типа серии ZH‑B

Вакуумный эжектор коробчатого типа серии ZH‑B | Одноступенчатый вакуумный генератор Вентури со встроенным глушителем

Бренд: SOLH от Richge Technology | Встраиваемая замена, совместимая с импортной серией ZH‑B

1. Обзор продукта

     Вакуумный эжектор коробчатого типа ZH‑B использует одноступенчатый принцип Вентури со встроенным глушителем внутри корпуса. Зарезервированы только два порта: порт подачи SUP и вакуумный порт VAC, отдельного выпускного порта нет. Выхлопной воздух выбрасывается непосредственно через встроенный глушитель. Сверхпростая установка без необходимости внешнего глушителя. Полностью взаимозаменяем с импортными ZH‑B по размерам и интерфейсу подключения. Доступны две версии производительности: тип S с высоким вакуумом и тип L с высоким расходом, с полными размерами сопел. Идеально подходит для компактных небольших устройств автоматизации и приложений для перемещения и перемещения роботов.

  Отличие модели

     • Тип коробки ZH‑B: Встроенный глушитель, 2 порта (SUP и VAC)

     • Тип с портами корпуса ZH‑D: Нет встроенного глушителя, 3 независимых порта SUP/VAC/EXH для внешних трубопроводов.

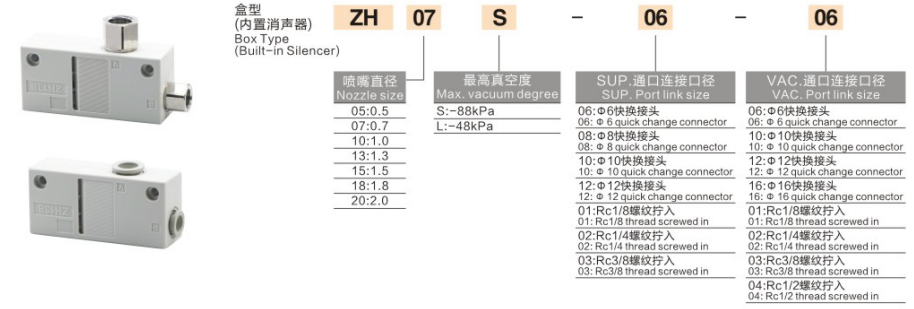

2. Полное объяснение кодирования модели.

  Пример:Ж07С‑06‑06

     • Ж.Ж.: Код серии, вакуумный эжектор коробчатого типа со встроенным глушителем.

     • 07: Код размера сопла

     • С/Л: Макс. характеристика вакуума. S = высокий вакуум; L = высокий расход

     • 06: Размер подключения порта питания SUP

     • 06: Размер соединения вакуумного порта VAC

  Справочная таблица кодов портов

  Пример заказа: ZH10S‑08‑10
     Вакуумный эжектор коробчатого типа ZH со встроенным глушителем, сопло Φ1,0 мм, класс высокого вакуума S; порт подачи Φ8 с фитингом в одно касание, вакуумный порт Φ10 для фитинга в одно касание.

3. Основные преимущества производительности

     • Встроенный встроенный глушитель: Внешний глушитель не требуется. Выхлопной воздух выводится через внутреннюю глушительную конструкцию. Меньше запасных частей, низкий уровень шума и экономия места.

     • Всего 2 порта для простой проводки: Только порт подачи воздуха SUP и порт вакуума VAC, отдельного выпускного порта EXH нет. Идеально подходит для ограниченного компактного пространства для установки.

     • Версии с двойной производительностью опционально

￮ S Высокий вакуум (-88 кПа): Сильная сила адсорбции для хорошо запечатанных деталей, таких как стальной лист, стекло, печатные платы и пластиковый корпус.

￮ L Высокий расход (-48 кПа): Увеличенный поток всасывания для компенсации утечки вакуума, подходит для воздухопроницаемых пористых материалов, включая бумагу, пленку, картон и пенопласт.

     • Несколько вариантов выбора порта: Метрические фитинги «одного касания», широко используемые в бытовых машинах; Версии с внутренней резьбой Rc для экспортного оборудования.

     • Легкий корпус из ПБТ.: Литая насадка из ПБТ, малый вес, подходит для небольших роботов EOAT. Поддерживает прямой монтаж винтами или установку кронштейна.

     • Безмасляная работа: Требуется только сухой фильтрованный сжатый воздух, смазка масляным туманом запрещена.

4. Стандартные технические характеристики

  Эталонные характеристики при давлении питания 0,5 МПа

5. Коробчатый тип ZH‑B и тип с портами корпуса ZH‑D

6. Руководство по выбору

     • Выбор версии S/L

￮ ✅ S Высокий вакуум: гладкие запечатанные детали, требующие сильной адсорбционной силы.

￮ ✅L Высокий поток: негерметичные заготовки, такие как картон, пленка, ткань, большой поток компенсирует утечку вакуума.

     • Выбор отверстия сопла: Выбор в зависимости от общей площади адсорбции присоски. Сопло большего размера обеспечивает более высокий поток и больший расход воздуха. Избегайте использования сопел слишком большого размера, чтобы избежать потерь сжатого воздуха.

     • Выбор порта: Арматура метрическая однокнопочная (08.06.10) для бытовой автоматики; Rc-резьба (01/02) для экспортных машин.

     • Обнаружение вакуума: Нет встроенного датчика давления. Установите вакуумное реле давления ZSE в вакуумный контур для подтверждения вакуума или сигнализации отсутствия детали.

7. Стандартная пневматическая схема.

     Сервисный блок источника воздуха AFC (запрещен блок масляного тумана) → 3/2 электромагнитный клапан → порт подачи SUP ZH‑B; Вакуумный порт VAC → вакуумный фильтр ZFC → вакуумная присоска.

8. Важные замечания по эксплуатации

     • Смазка масляным туманом строго запрещена. Загрязнение маслом засорит крошечное сопло и уменьшит силу всасывания.

     • Вакуумный фильтр ZFC должен быть установлен со стороны вакуума для блокировки пыли и защиты сопла.

     • Рекомендуемое давление питания: 0,4~0,5 МПа. Длительная непрерывная работа при полном давлении 0,6 МПа не рекомендуется.

     • Держите шланг между эжектором и присоской как можно короче, уменьшите объем трубопровода для более быстрого реагирования на вакуум.

     • Встроенный элемент глушителя накапливает пыль после длительного использования. Очистите или замените элемент глушителя, как только уровень всасывания упадет.
