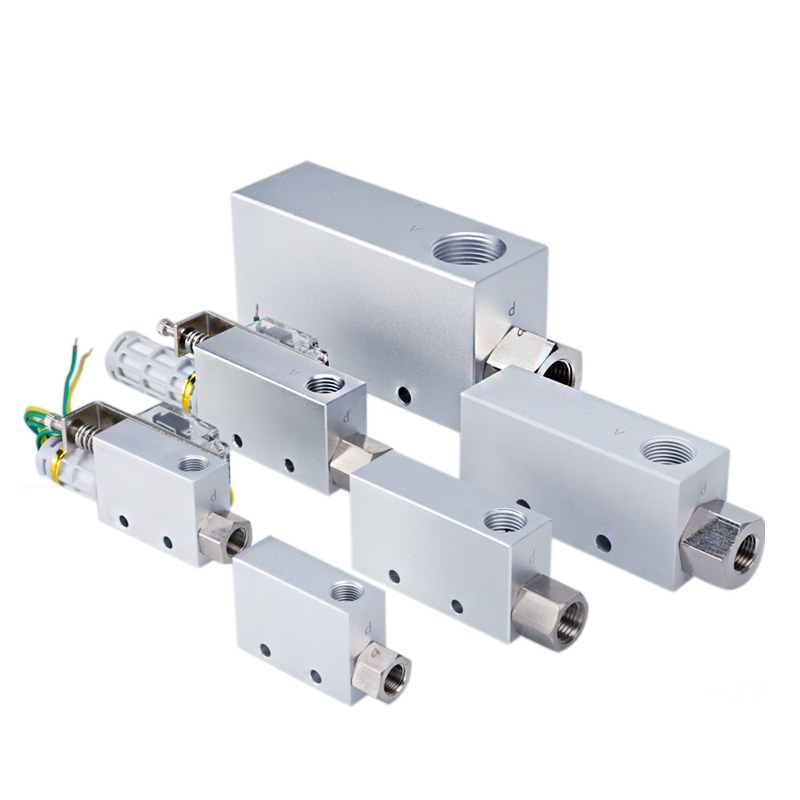

Вакуумный эжектор серии CV

Вакуумный эжектор серии CV | Модульный генератор вакуума SOLH Convum Style

Бренд: SOLH от Richge Technology | Прямая замена вакуумного генератора CONVUM

1. Обзор продукта

     CONVUM — хорошо зарекомендовавший себя японский производитель вакуумных систем, известный своими интегрированными, модульными и высоконадежными вакуумными эжекторами. Замещающая версия SOLH унаследовала свою классическую структуру и систему именования. Это основной выбор для электроники 3C и робототехники.

2. Правило именования модели

 Пример:резюме-10HS-MD

     • резюме: Код серии вакуумного эжектора типа Convum.

     • 15/10/20/25/30: Размер сопла. Большее число = более высокий поток и мощность всасывания.

     • ГС/ЛС: Уровень производительности

￮ HS: Высоковакуумный тип, высокий уровень вакуума для тяжелых и герметичных заготовок.

￮ ЛС: Тип с высоким расходом, большой расход на впуске для пористых/негерметичных применений.

     • M: Стандартный глушитель (шум 80-85дБ)

     • D: Высокопроизводительный глушитель (низкий уровень шума 58-65 дБ).

     • СК: Оснащен вакуумным реле давления (сигнал обратной связи)

     • ДК: Реле давления + кабель 1 м.

     • К25Л: Встроенный электромагнитный клапан 24 В постоянного тока для автоматического включения/выключения вакуума.

3. Классификация и конфигурация моделей полной серии

  3.1 Базовая версия (без глушителя)

  3.2 Версия с глушителем (стандартная/малошумящая)

  3.3 Версия с реле давления (с обратной связью по сигналу)

  3.4 Версия соленоидного клапана (автоматический вакуум и разрыв вакуума)

4. Сравнение производительности высокого вакуума HS и производительности LS с высоким расходом

5. Руководство по быстрому выбору

  1. Сначала выберите размер сопла

￮ Маленькая присоска/легкая заготовка: серия 10/15

￮ Средняя присоска/обычная заготовка: 20 серия

￮ Большая присоска/лист/стекло: серия 25/30

  2. Выберите тип производительности

￮ Сильное всасывание и предотвращение падения: выберите HS

￮ Более высокий поток и более быстрый отбор: выберите ЛС

  3. Выберите дополнительные аксессуары

￮ Чувствительная к шуму мастерская: выберите высокопроизводительный глушитель D

￮ Нужен сигнал обратной связи по вакууму: выберите реле давления CK.

￮ Автоматический вакуум/выпуск: выберите встроенный электромагнитный клапан K25L.

6. Основные преимущества сменной версии SOLH

     • 1:1 взаимозаменяем с CONVUM: монтажные размеры, интерфейс порта и производительность полностью совместимы, прямая замена.

     • Полное портфолио конфигураций: базовый блок, встроенный клапан, опции реле давления и глушителя, универсальное решение.

     • Отличное соотношение цены и качества: цена составляет 1/3 ~ 1/2 от импортного оригинала, что отлично подходит для снижения затрат на оборудование при массовом производстве.

     • Доступен вариант с низким уровнем шума: версия с высоким уровнем глушителя до 58 дБ для тихой работы в мастерской.

     • Не требующая обслуживания конструкция: нет движущихся частей, длительный срок службы, подходит для непрерывной работы в течение 24 часов.
