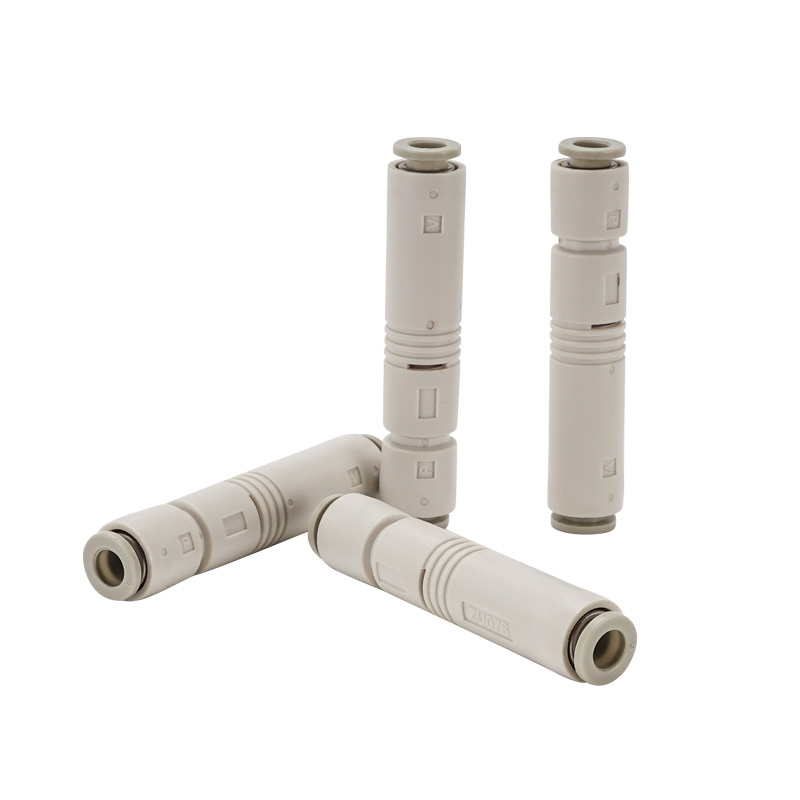

Линейный прямой вакуумный эжектор серии ZU

Линейный прямой вакуумный эжектор серии ZU | SOLH Вакуумный генератор с прямой трубкой и вставкой

Бренд: SOLH от Richge Technology | Стандартный сменный линейный вакуумный эжектор SMC

1. Обзор продукта

     Серия ZU представляет собой линейный вакуумный эжектор с прямой трубкой. Вакуумный порт и порт подачи воздуха расположены коаксиально, на прямой линии. Он отличается наименьшими размерами, сверхлегким весом и компактной установкой. Подходит для распределенных присосок, движущихся компонентов и узкого замкнутого пространства.

2. Основная структура и принцип работы

     • Структура: Порт подачи SUP → сопло → секция диффузора → вакуумный порт VAC → выпускное отверстие EXH, цельнолитой корпус из пластмассы.

     • Принцип: Высокоскоростная струя сжатого воздуха через сопло создает отрицательное давление в вакуумном порту для вакуумной адсорбции; выхлопная система со встроенной глушителем.

     • Материал: Основная часть: инженерная смола ПБТ; установка в одно касание: POM. Не содержит меди и фтора, соответствует требованиям RoHS.

     • Масса: ZU05 ≈6,5 г, ZU07 ≈7,0 г; Новая улучшенная версия ZU□A только 3.9g.

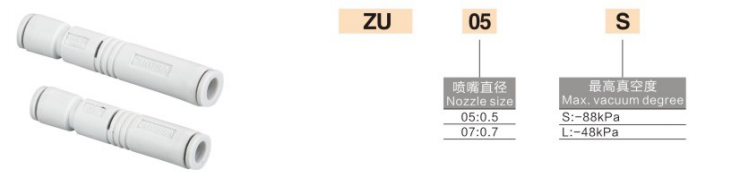

3. Правило кодирования модели (стандарт SMC)

  Старая версия (ZU05/ZU07)

  Формат: ZU + отверстие сопла + тип (S/L)

     • ZU05S: сопло Φ0,5, высоковакуумный тип (-84 кПа)

     • ZU05L: сопло Φ0,5, с высоким расходом (-48 кПа)

     • ZU07S: сопло Φ0,7, высоковакуумного типа.

     • ZU07L: сопло Φ0,7, с высокой пропускной способностью.

  Новая улучшенная версия (ZU□A, короче и легче)

  Формат: ЗУ + 04.03.05.07 + S/L + A

     • 03=0,3, 04=0,4, 05=0,5, 07=0,7

     • S = высокий вакуум (-87~-90 кПа); L = высокий расход (-48 кПа)

     • A = модернизированная версия: длина уменьшена на 11%, вес уменьшен на 40%

4. Таблица основных параметров при стандартном давлении подачи 0,45 МПа.

5. S Высокий вакуум против L Высокий расход

     • S Тип высокого вакуума: Предельный вакуум -84~-90кПа. Для небольших присосок, тонких, хорошо герметизированных деталей, требующих сильной адсорбционной силы, таких как электронные компоненты и тонкие пленки.

     • L тип с высоким расходом: Предельный вакуум -48 кПа с увеличенным потоком всасывания. Подходит для заготовок с пористой/шероховатой поверхностью, больших присосок, высоких утечек и требований быстрого реагирования, например. картон и деревянная доска.

6. Руководство по установке и прокладке трубопроводов

  1. Установка: Монтируется в любом положении, крепежный кронштейн не требуется; может быть вставлен непосредственно в середину воздушного трубопровода.

  2. Трубопроводы

￮ Порт питания SUP: подключите воздушную трубку Φ6 (стандартно).

￮ Вакуумный порт VAC: подсоедините присоску/вакуумный трубопровод.

￮ Выпускное отверстие EXH: открыто в атмосферу, не блокировать

  3. Давление: Стандартное 0,45 МПа, рабочий диапазон 0,1–0,6 МПа.

  4. Температура: 5~50℃ (без обледенения в источнике воздуха)

7. Типичные сценарии применения

     • 3C-электроника, полупроводники, распределенная адсорбция с небольшими присосками

     • Автоматизированная производственная линия, движущиеся части/концевой эффектор робота

     • Узкое пространство для установки, легкие и быстродействующие приложения.

     • Работа с тонкой бумагой, тонкой пленкой, мелкими деталями и электронными чипами.

8. Сравнение выбора: ZU vs ZB vs ZL
