Многоступенчатый вакуумный эжектор серии ZL112

Бренд:SOLH от Richge Technology

Позиционирование продукта

     Серия SOLH ZL112 представляет собой интегрированный многоступенчатый вакуумный эжектор Вентури, полностью взаимозаменяемый с эквивалентными моделями SMC. Он отличается сверхвысокой степенью вакуума, большим потоком всасывания и значительно сниженным потреблением воздуха. Доступно несколько дополнительных встроенных модулей, включая электромагнитные клапаны подачи/выпуска, вакуумный манометр, измеритель с цифровым дисплеем и вакуумное реле давления. Он служит основным вакуумным блоком для автоматизированных роботизированных манипуляторов и систем крепления с несколькими присосками.

Полное описание правила кодирования модели. Полная разбивка.

  1. Пример модели с полным комплектом клапана: ZL112-□-□-K15MZ-□-DDNL

Таблица классификации серий и сравнения конфигураций

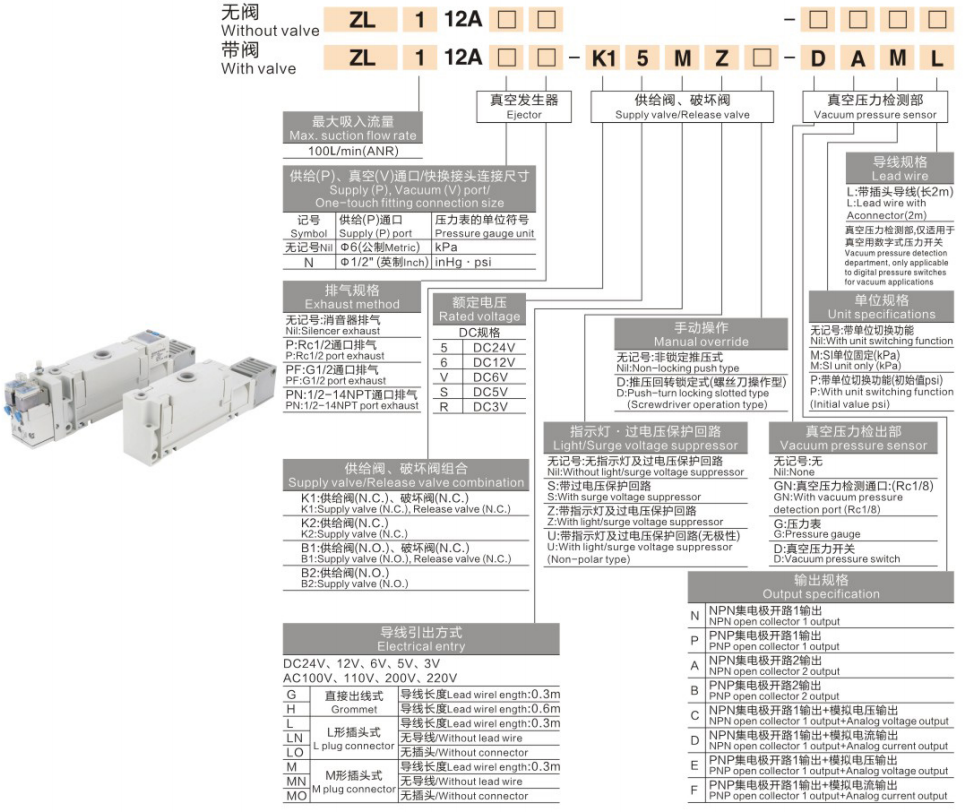

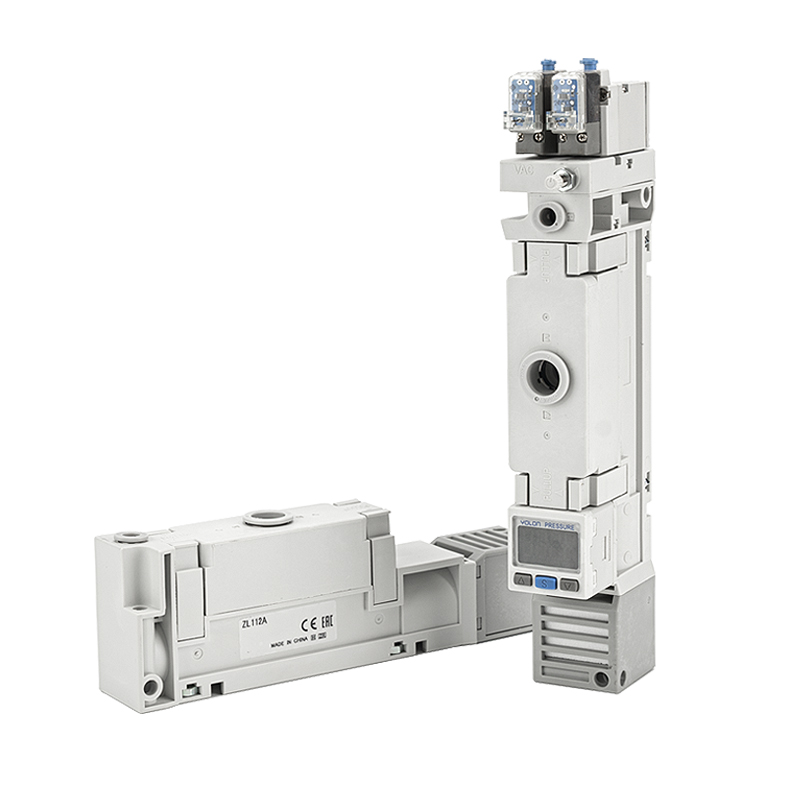

 1. Новая интегрированная серия ZL112A (обновленная многофункциональная версия)

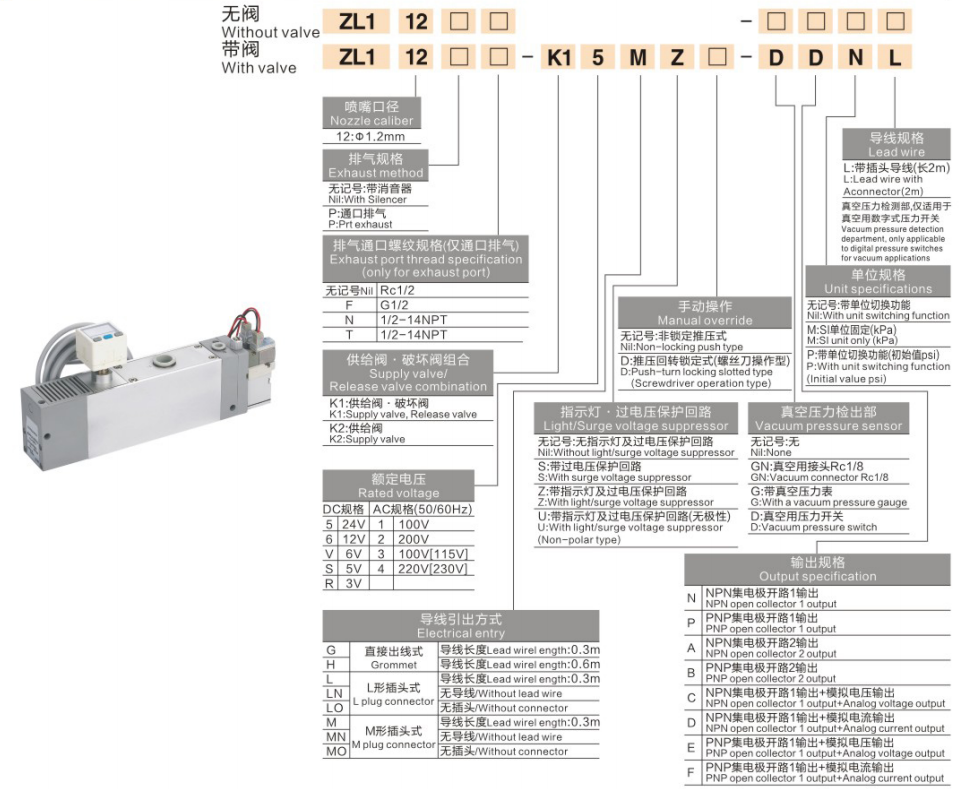

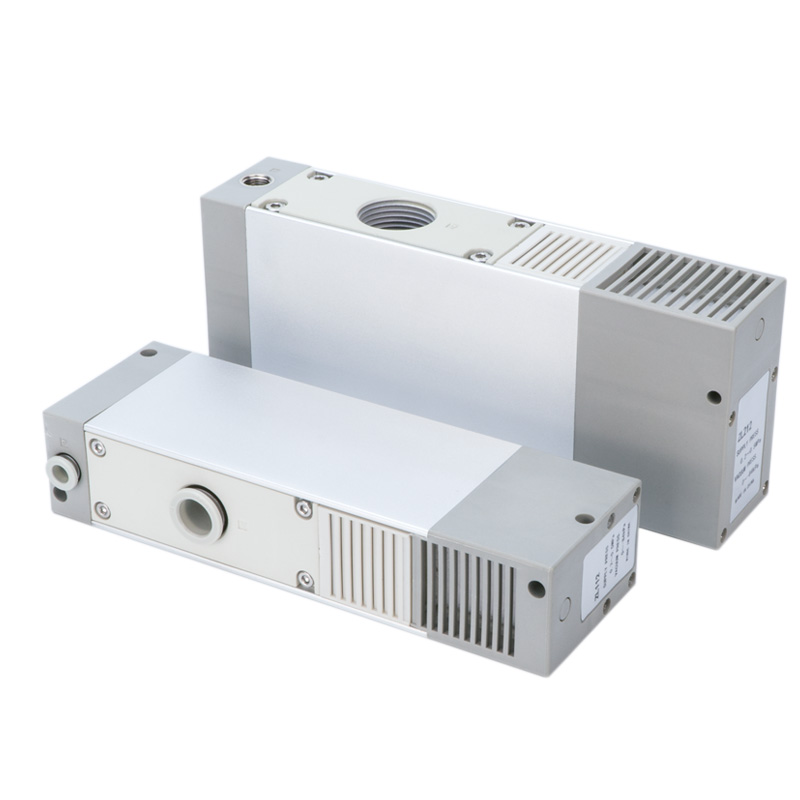

 2. Стандартное основание серии ZL112 (механический/цифровой манометр опционально)

Основные преимущества продукта

  1. Многоступенчатая энергосберегающая технология Вентури.

     -- Стабильная степень вакуума -88 ~ -92 кПа, мощный поток всасывания; потребление воздуха снижено более чем на 40% по сравнению с одноступенчатыми эжекторами, что значительно снижает стоимость сжатого воздуха в цеху.

  2. Высокомодульная интегрированная конструкция «все в одном».

     -- Дополнительный встроенный электромагнитный клапан подачи, продувочный клапан сброса вакуума, глушитель, цифровой/механический вакуумметр и переключатель давления. Никаких дополнительных отдельных аксессуаров не требуется, что экономит место в шкафу и упрощает разводку проводов.

  3. Малошумный встроенный глушитель.

     -- Встроенная конструкция глушителя ограничивает шум при работе до 70 дБ (А), что удобно для непрерывной работы в мастерской в ​​помещении.

  4. Не требующий технического обслуживания длительный срок службы.

     -- Отсутствие внутренних движущихся механических частей, устойчивых к частым непрерывным циклам работы, обеспечивает круглосуточную непрерывную работу массового производства.

  5. Централизованная подача вакуума с несколькими присосками.

     -- Подходит для синхронной адсорбции с несколькими приспособлениями и несколькими рабочими станциями, компактный размер позволяет напрямую устанавливать его на концевой эффектор роботизированной руки, чтобы сократить время отклика вакуумного трубопровода.

Типичные сценарии промышленного применения

     -- Автоматизированные роботизированные захваты, манипулирование присосками с несколькими полостями.

     -- Электроника 3C, стеклянная панель, листовой металл, вакуумный сбор и размещение пористых заготовок.

     -- Вакуумное транспортное оборудование для упаковочной, полиграфической и пищевой промышленности.

     -- Заготовки и производственные линии, подверженные утечкам, требующие большого стабильного вакуумного потока.

Пошаговое руководство по быстрому выбору

  1. Подтвердите запрос автоматического контроля вакуума.

     -- Только создание вакуума без автоматической продувки: выберите базовую модель ZL112A/ZL112 без оборудования (требуется внешний клапан)

     -- Рекомендуется автоматическое всасывание + быстрая вакуумная продувка: вариант с двумя клапанами K1.

     -- Только простой всасывание с приоритетом затрат: вариант K2 с одним подающим клапаном

  2. Подтвердите требование к сигналу контроля вакуума.

     -- Требуется обратная связь по пороговому значению ПЛК: выберите модель вакуумного реле давления DNL (NPN) / DPL (PNP).

     -- Требуется местное визуальное считывание давления: D цифровой дисплей или G механический аналоговый манометр

  3. Подтвердите требования к расположению выхлопной системы.

     -- Стандартный контроль шума в помещении: стандартная версия со встроенным глушителем (пустой код выхлопа)

     -- Высокопоточный/централизованный главный выхлопной трубопровод: вариант выхлопа с P-образным отверстием

Краткое изложение одним предложением

     Многоступенчатый вакуумный эжектор Вентури SOLH ZL112 обеспечивает высокий вакуум -88~-92 кПа при снижении расхода воздуха на 40%, поддерживает двойные/одиночные встроенные электромагнитные клапаны, цифровой/механический вакуумметр и варианты реле давления NPN/PNP, встроенный компактный вакуумный модуль для роботизированных автоматизированных систем обработки с несколькими присосками.
