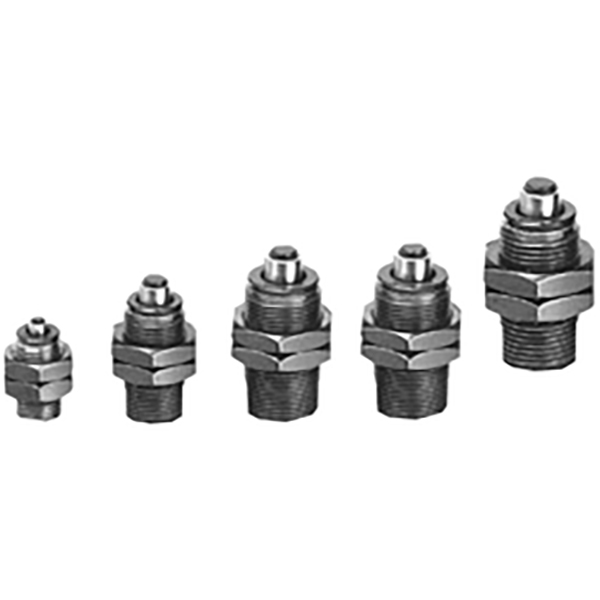

Нерегулируемый гидравлический амортизатор серии RB RBQ

Нерегулируемый гидравлический амортизатор серии SOLH RB | Стандартный сменный демпфер SMC

Бренд: SOLH от Richge Technology | SMC RB Эквивалентный гидравлический амортизатор с фиксированным отверстием

1. Обзор продукта

  Серия SOLH RBнерегулируемые гидравлические амортизаторы следуя стандарту SMC. Он преобразует кинетическую энергию удара в тепловую энергию через внутреннюю пористую дросселирующую структуру. Никакой регулировки не требуется, готов к непосредственной установке. Широко используется для буферизации в конце хода, снижения шума и предотвращения столкновений пневматических цилиндров, линейных направляющих и поворотных механизмов.

2. Основные функции

     • Никакой регулировки не требуется: Встроенное многоступенчатое дросселирование, стабильная работа от низкой скорости легкой нагрузки до высокой скорости тяжелой нагрузки после однократной установки.

     • Компактный дизайн: Короткий корпус с резьбовым креплением. Допускает смещение монтажа до ±5°, способно поглощать энергию поворота поворотных приводов.

     • Жесткий корпус: Может служить механическим стопором без дополнительных жестких ограничений. Встроенная возвратная пружина.

     • Длительный срок службы: Полностью закрытая конструкция с сальником для защиты от пыли. Диапазон скорости удара: 0,05 ~ 5 м/с.

3. Классификация подсерий SOLH

4. Справочная таблица популярных моделей RB/RBC

Модель	Нить	Ход (мм)	Энергия поглощения (Дж)	Рекомендуемое применение
РБ0604	М6×0,75	4	0.5～0.98	Микроцилиндр, миниатюрный слайд-стол
РБ0805	М8×1,0	5	1.96	Φ6～Пневматический цилиндр Φ12
РБ1006	М10×1,0	6	3.92	Φ16～Воздушный цилиндр Φ20
РБ1412	М14×1,5	12	19.6	Φ32～Пневматический цилиндр Φ40
РБ2015	М20×1,5	15	58.8	Φ50～Пневматический цилиндр Φ63
РБ2725	М27×1,5	25	147	Φ80～Пневматический цилиндр Φ125

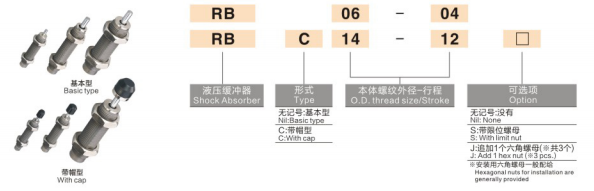

5. Правило кодирования модели

  Пример: РБ1412
    • РБ = Гидравлический амортизатор стандартной серии
    • 14 = Размер резьбы M14×1,5
    •12 = Ход буфера 12 мм

6. Рекомендации по выбору

     • Рассчитать энергию поглощения: E = ½mv² + тяга × ход. Выберите модель, номинальная энергия которой ≥ расчетного значения.

     • Сопоставьте ход правильно: Ход буфера должен быть короче, чем общий ход движущегося механизма, чтобы избежать удара о дно.

     • Скорость удара: Стандартный рабочий диапазон 0,05～5 м/с. Свяжитесь с нами для получения усиленной версии для сверхвысокоскоростных применений.

     • Выбор среды: выберите RBL для СОЖ/влажной среды; выбирайте RBC с крышкой для условий сильной запыленности.

     • Предел смещения: Максимально допустимый угол эксцентрика ≤5°. Установите плавающее соединение, если смещение превышает это значение.

7. Установка и меры предосторожности

     • Нанесите небольшое количество анаэробного фиксатора резьбы на резьбу. НЕ используйте ленту из ПТФЭ, которая может заблокировать дроссельное отверстие.

     • Поставляется с двумя шестигранными контргайками и одной стопорной гайкой для предотвращения ослабления.

     • Монтируется горизонтально, вертикально или под любым углом; Шток поршня должен быть обращен в сторону удара.

     • Рабочая температура: −10℃ ~ +80℃. Избегайте обледенения при низкой температуре.

8. Преимущество замены SOLH

   Серия SOLH RB полностью копирует код модели SMC, размеры и параметры производительности, прямую замену импортных амортизаторов, с конкурентоспособной ценой и более коротким сроком поставки, идеально подходит для снижения стоимости массового оборудования.
     •РБ0805 → Заменить AC0805
     •РБ1412 → Заменить AC1412
