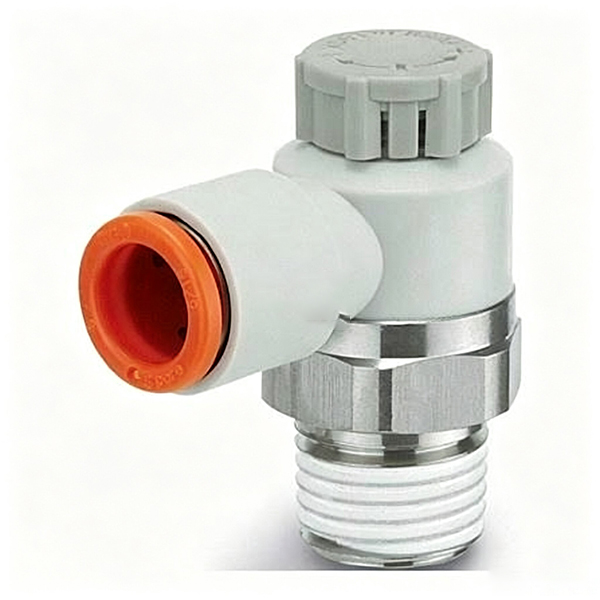

Регулирующий клапан

Компактный электромагнитный клапан с пилотным управлением SOLH 7V включает полные 5/2- и 5/3-ходовые варианты, включая пружинный возврат с одной катушкой, фиксацию двойной катушки и три центральные функции: центральное закрытие, центральный выпуск, центральную подачу давления. Он использует интегрированную конструкцию внутреннего централизованного выпускного канала с пропускной способностью примерно на 30% выше, чем у традиционных клапанов серии 4V, с откликом переключения ≤50 мс и максимальной рабочей частотой до 5 Гц. Катушки сверхмалой мощности выделяют меньше тепла для непрерывного включения: потребляемая мощность постоянного тока 0,7 Вт, переменного тока 1,1 ВА. Предлагается полноразмерная линейка от M5 до 3/8 дюйма, поддерживающая как стандартные резьбовые отверстия, так и быстроразъемные фитинги. Клапаны можно устанавливать индивидуально или штабелировать на многопозиционных алюминиевых коллекторах, чтобы сэкономить место в шкафу и упростить основные воздушные трубопроводы. Диапазон рабочего давления 0,15 ~ 0,8 МПа при рабочей температуре -20 ℃ ~ 70 ℃. Корпус клапана из литого под давлением алюминия обеспечивает длительный срок службы уплотнения, широко используется для переключения направления цилиндра и централизованного пневматического управления на всех автоматизированные производственные линии.

5-портовый электромагнитный клапан с пилотным управлением серии SOLH SY полностью взаимозаменяем с соответствующими клапанами SMC, включая модели SY3000 mini, SY5000 среднего уровня, SY7000 большого размера и SY9000 очень большого размера. Он обеспечивает полные варианты схемы: 5/2 с одинарной/двойной катушкой и 5/3 с тремя положениями с закрытым центром, функциями центрального выхлопа и центральной подачи давления. Стандартные катушки мощностью 0,35 Вт и дополнительные энергосберегающие катушки со сверхнизким энергопотреблением мощностью 0,1 Вт выделяют мало тепла для непрерывного включения. Внутренняя пилотная версия работает при давлении 0,1–0,7 МПа, а внешний пилотный вариант поддерживает вакуум -100 кПа. Золотник с герметичным зазором обеспечивает ресурс до 200 миллионов циклов переключения. Воздушные отверстия расположены сбоку, сверху и снизу для гибкой прокладки трубок. Клапаны имеют вставную защелкивающуюся конструкцию, совместимую с клапанными блоками коллектора SS5Y, что позволяет выполнять обслуживание одного клапана без разборки всего блока, со штекерным разъемом IP65 и базовым классом коллектора IP67. Оптимизированные внутренние направляющие обеспечивают поток примерно на 80 % выше, чем у устаревших клапанов, а встроенная сетка пилотного фильтра предотвращает застревание золотника пылью. Широко используется для переключения направления вращения цилиндров и централизованного пневматического управления в полупроводниковом, автомобильном сварочном, упаковочном и медицинском оборудовании.

2/2-ходовые нормально закрытые электромагнитные клапаны для жидкости серии SOLH 2S включают две полные линии: модели прямого действия с малым отверстием 030/050 и варианты с пилотным управлением большого диаметра 150–500, для автоматического двухпозиционного управления чистой водой, сжатым воздухом, охлаждающей жидкостью, смазочным маслом и слабоагрессивными жидкостями в трубопроводах. Версия прямого действия обеспечивает запуск при нулевом давлении без ограничения минимального перепада давления, отличается компактными размерами, универсальной монтажной ориентацией и быстрым переключением в миллисекундах, идеально подходит для применений с микропотоками низкого давления, таких как одноточечное охлаждение станков, микровоздушно-водяные отводы 3C и мини-очистное оборудование. Тип с пилотным управлением требует минимального перепада давления 0,05 МПа для полного открытия, обеспечивает сверхбольшой расход с маломощными низкотепловыми змеевиками, подходит для дренажных коллекторов воздушных компрессоров, основных линий оросительной воды и трубопроводов очистки циркулирующей воды с высоким расходом. Стандартные уплотнения из нитрильного каучука NBR оснащены дополнительными уплотнениями из пищевого этилен-пропиленового каучука (EPDM), устойчивыми к кислотам и горячей воде. Доступны несколько международных стандартов резьбы (PT/G/NPT) и глобальные универсальные напряжения катушки (12/24 В постоянного тока, 24/110/220 В переменного тока), поддерживаемые вилкой DIN и вариантами проводной проводки. Термостойкие катушки обеспечивают длительную непрерывную подачу напряжения. Рекомендации по выбору: прямого действия для трубопроводов со статическим давлением до 0,05 МПа и малым ответвительным расходом; версия с пилотным управлением для главных коллекторов G1/2 и выше со стабильным высоким давлением и большим циркуляционным расходом. Уплотнение из EPDM обязательно для горячей воды и пищевых жидкостей.

2/2-ходовой нормально закрытый электромагнитный клапан для жидкости серии SOLH 2W с цельным латунным корпусом включает модели прямого действия с малым отверстием 030/050 и варианты с пилотным управлением 150–500 с большим проходным отверстием, предназначенные для автоматического двухпозиционного управления трубопроводами чистой воды, сжатого воздуха, охлаждающей жидкости, смазочного масла и слабоагрессивных жидкостей. Версия прямого действия обеспечивает запуск при нулевом перепаде давления без ограничения минимального рабочего давления, отличается компактными размерами, универсальной ориентацией монтажа и миллисекундным высокочастотным переключением, идеально подходит для ветвей микропотока низкого давления, вспомогательных вакуумных водяных контуров и одноточечного охлаждения для небольших станков. Тип с пилотным управлением требует минимального пускового перепада давления 0,05 МПа, обеспечивает сверхбольшой расход с маломощными змеевиками с низким нарастанием температуры, подходит для главных дренажных линий воздушных компрессоров, главных контуров опрыскивания общей сборки и циркуляционных трубопроводов с высоким расходом для систем очистки воды. Стандартные уплотнения из нитрильного каучука NBR оснащены дополнительными термо- и кислотостойкими уплотнениями из пищевого этилен-пропиленового каучука (EPDM). Доступны несколько международных стандартов резьбы (PT/G/NPT) и полный диапазон напряжений катушек (12/24 В постоянного тока, 24/110/220 В переменного тока), которые поддерживаются штепсельными розетками DIN для проводки в шкафу и водонепроницаемыми проводами IP65 для оборудования, работающего на открытом воздухе во влажной среде. Термостойкие катушки обеспечивают непрерывную подачу питания в течение 24 часов без перегорания. Рекомендации по выбору: выбирать тип прямого действия для трубопроводов со статическим давлением ниже 0,05 МПа и микроточечным потоком; выберите вариант с пилотным управлением для главных коллекторов G1/2 и выше со стабильным высоким давлением и большой циркуляцией. Уплотнение из EPDM обязательно для горячей воды, очищенной воды и пищевых жидкостей.

Ручной клапан SOLH VHK включает в себя 2/2-ходовой запорный клапан и 3/2-ходовой клапан сброса давления, полностью взаимозаменяемый с оригинальными клапанами SMC VHK. Благодаря прецизионному тарельчатому уплотнению собственной разработки, огнестойкому корпусу из ПБТ и медной катушке, он автоматически производится серийно с достаточным количеством точечных поставок. Он отличается поворотом на 90° с низким крутящим моментом и множеством вставных/резьбовых разъемов. 3/2-ходовая версия автоматически стравливает остаточное давление и широко используется для сброса давления перед электромагнитными клапанами, переключением вакуумных контуров и управлением подачей воздуха в компактных миниатюрных пневматических системах.

Пневматический ножной педальный клапан SOLH 4F имеет встроенный корпус из литого под давлением алюминия и полностью взаимозаменяем с эквивалентными моделями AirTAC. Созданный на основе собственной разработки технологии уплотнения с двойным выхлопом, он производится серийно на автоматизированных сборочных линиях с достаточными складскими запасами и стабильными поставками по всему миру. Доступный в версиях с самовозвратом, самоблокировкой и защитным ограждением с защитой от пыли и брызг IP54, он широко контролирует возвратно-поступательное движение цилиндров двойного действия для штамповки, клепки приспособлений и отладки цепей на месте. Высокий поток воздуха обеспечивает быстрый отклик, ударопрочная конструкция подходит для тяжелых условий эксплуатации и частой эксплуатации в промышленных мастерских.

Пневматические ножные педальные клапаны SOLH 3F, состоящие из прочного литого под давлением алюминия 3F и легкого пластика 3FM для прямой замены аналогов AirTAC. Благодаря собственной разработке технологии прецизионного уплотнения и автоматизированному массовому производству поддерживаются достаточные спотовые запасы для крупных ежегодных поставок. Оснащенные режимами самовозврата и блокировки и защитой IP54, они служат для зажима приспособлений, цилиндров одностороннего действия и вакуумного отключения, стабильно поставляются клиентам по механической обработке и автоматизации, износостойкие для высокочастотной работы в мастерских в условиях сжатого воздуха без смазки.

3/2-ходовые ручные золотниковые пневматические клапаны серии SOLH HSV имеют встроенную двухтактную интегрированную конструкцию с линейным рукавом, полностью соответствующую размерным спецификациям основной серии AirTAC HSV и взаимозаменяемую с эквивалентными отечественными аналогами. Разработанный без возвратных пружин и оснащенный механическим самоблокирующимся позиционированием, этот клапан переключает поток воздуха путем осевого толкания и вытягивания: нажатие втулки вперед соединяет впускной порт P и рабочий порт A для нормальной подачи воздуха; при движении назад отсоединяется воздухозаборник и автоматически связывается порт A со встроенным выпускным портом R для быстрого сброса остаточного давления внутри задних трубопроводов и приводов. Он служит специальным предохранительным запорным выключателем для пневматических ответвлений и важным предохранительным клапаном для работ по техническому обслуживанию оборудования. Имеются три стандартных порта: P для основного впуска сжатого воздуха, A для вывода к последующим пневматическим компонентам и встроенный выпускной порт R, спрятанный внутри корпуса клапана. В комплект поставки входит множество спецификаций, охватывающих размеры резьбы от G1/8 до G1, а также три варианта расположения резьбы (одинарная внутренняя и одинарная внешняя резьба SF, двойная внешняя резьба SS, двойная внутренняя резьба FF); Коническую резьбу PT, параллельную резьбу G и резьбу NPT можно выбрать в соответствии с мировыми стандартами трубопроводов. Клапан, изготовленный из корпуса клапана из твердоанодированного алюминиевого сплава, золотника из нержавеющей стали и высокоэффективных уплотнительных колец из нитрильного каучука NBR, обеспечивает работу без смазки в условиях фильтрованного сжатого воздуха в пределах номинального рабочего давления 0–1,0 МПа и выдерживает испытательное давление до 1,5 МПа. Рабочее усилие «тяни-толкай» контролируется на уровне 18–25 Н для плавной работы, а механическая фиксирующая конструкция надежно удерживает заданное положение без смещения или утечки воздуха, вызванной случайным прикосновением. В отличие от поворотных ручных клапанов 4HV, используемых для переключения вперед/назад цилиндров двустороннего действия, серия HSV разработана исключительно для открытия и закрытия трубопровода и сброса давления. Его можно устанавливать последовательно в воздуховоды без дополнительных монтажных оснований для экономии места для установки. Широко применяется для изоляции подачи воздуха перед капитальным ремонтом оборудования, защитного отключения основного воздушного контура средств автоматизации, переключения вакуумных трубопроводов и независимого управления источником воздуха в ответвленном контуре, он эффективно устраняет скрытые опасности, возникающие из-за остаточного давления во время технического обслуживания, и гарантирует эксплуатационную безопасность на месте.

5/2-ходовые механические распределительные клапаны с пружинным возвратом серии SOLH M5 имеют унифицированные интерфейсы с мелкой резьбой M5×0,8 во всей линейке продуктов. Эти пневматические клапаны без катушек переключают воздушные каналы, полагаясь исключительно на внешнюю механическую силу срабатывания, и автоматически сбрасываются в исходное состояние с помощью встроенных пружин после устранения внешней силы. Они служат основными компонентами миниатюрных пневматических сигнальных триггеров, широко используемых для позиционирования предела хода цилиндра, передачи сигнала обратной связи по положению и местного ручного пневматического переключения на автоматизированном оборудовании. Вся серия охватывает две основные категории: типы с механическим приводом (плунжер, роликовый рычаг, однонаправленный ролик) и типы с ручным управлением (кнопка, тумблер, грибовидная аварийная кнопка, кнопка поворотной блокировки), полностью взаимозаменяемые по размерам с основными механическими клапанами серии AirTAC M5 для прямой замены. Стандартная пятипортовая компоновка состоит из основного воздухозаборника P, рабочих портов A/B, соединенных с миниатюрными цилиндрами двойного действия, и двух отдельных боковых выпускных отверстий R1/R2, зарезервированных для установки миниатюрного глушителя для снижения шума выхлопа и блокировки внешнего проникновения пыли. Принята сбалансированная конструкция скользящего золотника, которая невосприимчива к помехам противодавления подачи воздуха; для обеспечения стабильного переключения клапана со сверхчувствительным откликом требуется лишь небольшое внешнее усилие. Несколько исполнительных головок являются дополнительными для соответствия различным условиям работы: прямой плунжер M5B для жесткого определения положения контакта, универсальный роликовый рычаг M5R, приводимый в действие кулачками и перегородками, однонаправленный ролик M5L для предотвращения неправильной работы в одном направлении, а также различные ручные кнопки и переключатели для ручного управления толчком и аварийного отключения на месте. Клапаны, изготовленные из твердого анодированного алюминия и снабженные износостойкими уплотнениями из нитрильной резины NBR, обеспечивают работу без смазки в условиях фильтрованного сжатого воздуха в пределах 0,05–0,8 МПа, обеспечивая срок службы, превышающий 10 миллионов циклов переключения. Специальные многостанционные коллекторные основания (серия M5M) доступны для централизованной подачи воздуха и модульной комплексной установки вместе с соответствующими адаптерами, микроглушителями и быстроразъемными соединениями. В отличие от 3/2-ходовых пилотных клапанов S3, эта 5-портовая серия M5 может напрямую управлять небольшими цилиндрами двойного действия или выдавать пилотные сигналы для приведения в действие главных электромагнитных клапанов. Типичные сценарии включают обнаружение монтажного приспособления на месте, автоматический реверс хода цилиндра, ручную отладку на месте и запуск небольшого пневматического логического сигнала автоматизации.
