Регулирующий клапан

Полностью пневматический двуручный предохранительный блокировочный клапан SOLH VR51 соответствует стандартам безопасности EN ISO 13851 и EN574. Он включает в себя встроенную античит-логику синхронного обнаружения за 0,5 секунды; Выходной воздух активируется только при нажатии двух кнопок с разницей во времени 0,5 с, а подача воздуха мгновенно прекращается при отпускании любой кнопки, чтобы избежать травм рук. Полностью пневматический, без электрических компонентов, он обеспечивает взрывобезопасность для пыльных, влажных и легковоспламеняющихся цехов. 3/2-ходовой логический клапан поставляется со стандартным глушителем выхлопа и износостойким, не требующим смазки золотником для длительного срока службы. Оборудованный огнестойкими вставными фитингами φ6 / 1/4 дюйма и дополнительным монтажным кронштейном, поддерживающим заднюю или нижнюю компоновку трубопроводов, он служит стандартным компонентом защитной блокировки для штамповки, клепки, резки, литья под давлением и другого технологического оборудования с высоким уровнем риска.

Трехходовой тарельчатый электромагнитный клапан серии SOLH VCH400 (VCH410) с пилотным управлением предназначен для газопроводов среднего и высокого давления с максимальным рабочим давлением до 5,0 МПа. Оснащенный эластичными полиуретановыми уплотнениями высокого давления и резьбой ISO G большого размера (G1/2, G3/4, G1), он обеспечивает высокую пропускную способность и отклонение срабатывания ≤±2 мс, исключительную устойчивость к вибрации и ударам, а также срок службы 10 миллионов циклов. Водонепроницаемая конструкция обеспечивает эквивалентную степень защиты IP65; Версия NC автоматически выпускает воздух при потере питания, идеально подходит для контуров зарядки, вентиляции и преобразования давления под высоким давлением и идеально сочетается с регуляторами высокого давления SOLH VCHR. Применимо только для чистого сухого сжатого воздуха и инертного газа. Установка змеевиком вниз запрещена, и требуется периодическое циклическое срабатывание во избежание прилипания тарельчатого клапана. Он служит надежным компонентом управления для промышленного оборудования для подачи и вентиляции воздуха высокого давления.

Полностью пневматический сервопозиционер SOLH IP200 с балансировкой сил и заслонок преобразует сигнал управления воздухом 0,02–0,1 МПа в точное линейное смещение цилиндра без источника питания, обеспечивая внутреннюю взрывобезопасность для химических, горнодобывающих и легковоспламеняющихся сред. Он обеспечивает высокую точность управления с чувствительностью ≤0,5% полной шкалы, подходит для цилиндров двойного действия с диаметром отверстия ≥50 мм и ходом 25–300 мм. Интегрированная конструкция «все в одном» монтируется непосредственно на цилиндры и оснащена отдельными винтами регулировки нуля и диапазона для калибровки на месте без использования инструментов. Пружины обратной связи из углеродистой или нержавеющей стали являются дополнительными, а также варианты, адаптированные для низких и высоких температур. Приточный воздух должен быть сухим и фильтроваться с точностью до 5 мкм. Широко применяется для точной запрессовки, нанесения покрытий, коррекции натяжения полотна и кромок, регулирования хода клапана и полностью пневматического сервоприводного позиционирования взрывозащищенного оборудования.

Реле повышения давления SOLH IL100 полностью взаимозаменяемо с эквивалентными моделями SMC и действует как прецизионный пневматический усилитель объема с равным давлением 1:1. Он обеспечивает точное отслеживание давления между входным сигналом и выходом с погрешностью линейности в пределах ± 1% от полной шкалы и максимальным расходом до 6000 л/мин, эффективно устраняя медленную задержку реакции от длинных трубопроводов, приводов с большой диафрагмой и цилиндров большого диаметра. Доступны несколько стандартов резьбы, включая Rc, NPT и G. Помимо стандартной температурной версии, опционально доступны низкотемпературные (-30 ℃), высокотемпературные (100 ℃) и безмедные варианты высокой чистоты для полупроводников. Корпус из антикоррозионного алюминиевого сплава поддерживает прямой монтаж или установку на кронштейне с низким постоянным потреблением воздуха. Широко сочетается с позиционерами для регулирующих клапанов, магистральных пневмопроводов КИП, тяжелых подъемных/зажимных цилиндров и высокоточных контуров позиционирования; Версия без меди подходит для полупроводниковых систем инертного газа высокой чистоты.

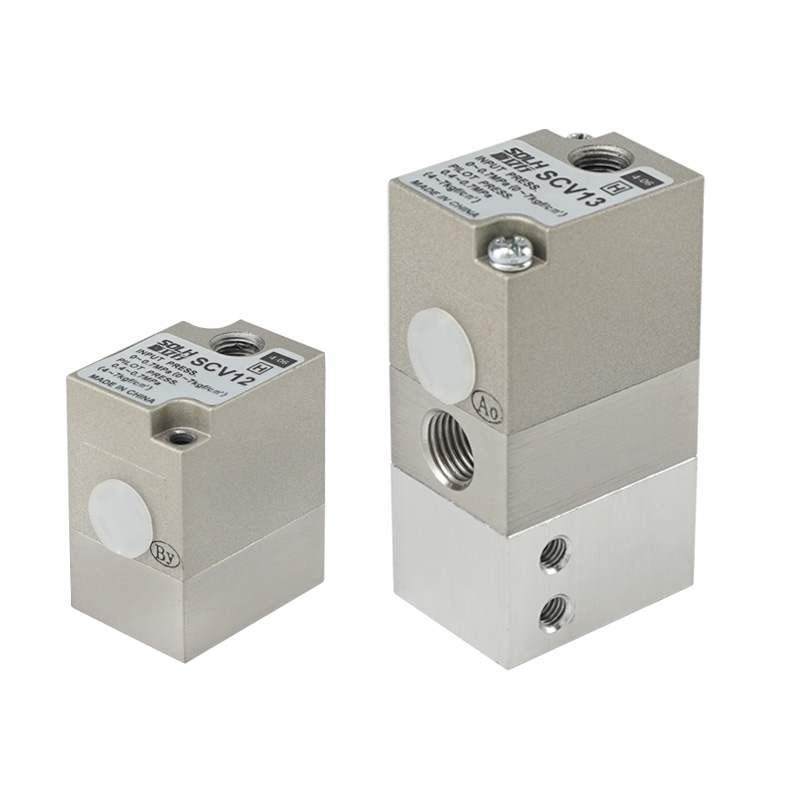

Специальные пневматические клапаны для нанесения покрытий серии SOLH SCV включают двухходовой SCV12 и трехходовой SCV13 для переключения краски, разбавителя и продувочного воздуха, а также быстрого управления сменой цвета. В смачиваемых деталях используются композитные уплотнения из ПТФЭ+ФПМ, устойчивые к растворителям, а изолирующая диафрагма отделяет приводной механизм от жидкости покрытия, чтобы избежать прилипания краски, обеспечивая срок службы более 5 миллионов циклов. Полностью пневматическая конструкция без электрических частей исключает риск возникновения искр в цехах взрывозащищенного нанесения покрытий. Соответствующее основание коллектора поддерживает централизованное управление до 15 цветами; оптимизированный внутренний канал потока сокращает расход жидкости во время промывки и предотвращает перекрестное загрязнение цвета. Доступен для одиночного автономного монтажа или плотного штабелирования коллекторов, широко применяется в системах автоматического изменения цвета покрытия автомобилей, мебели, оборудования и бытовой техники, циркуляционной очистке растворителем и контурах продувки распылителя.

Сбалансированный тарельчатый трехходовой регулятор давления сброса SOLH VEX1 использует тарельчатую конструкцию вместо традиционной конструкции диафрагмы, обеспечивая в 3–5 раз больший расход, чем стандартные регуляторы AR, с увеличенным портом сброса давления для быстрого сброса давления и стабильного противодавления. Он обеспечивает превосходную точность регулирования с гистерезисом ≤0,03 МПа, повторяемостью и чувствительностью ≤0,01 МПа. Доступны два режима управления: дистанционный пневмопилот и встроенный электромагнитный пилот для автоматического многоступенчатого переключения давления. Максимальное входное давление достигает 1,0 МПа, размеры портов варьируются от 1/8 дюйма до 2 дюймов. Монтируется под любым углом и не требует смазки для сухих, безмасляных воздушных контуров; Версия с воздушным пилотом работает в диапазоне 0–60 ℃, а вариант с пилотным соленоидом — в диапазоне 0–50 ℃. Широко используется для стабилизации и быстрого сброса давления в больших воздушных резервуарах, высокопроизводительной продувке воздухом, приводе цилиндров/пневматических двигателей большого диаметра и многоступенчатых системах контроля натяжения при производстве пленки и проволоки.

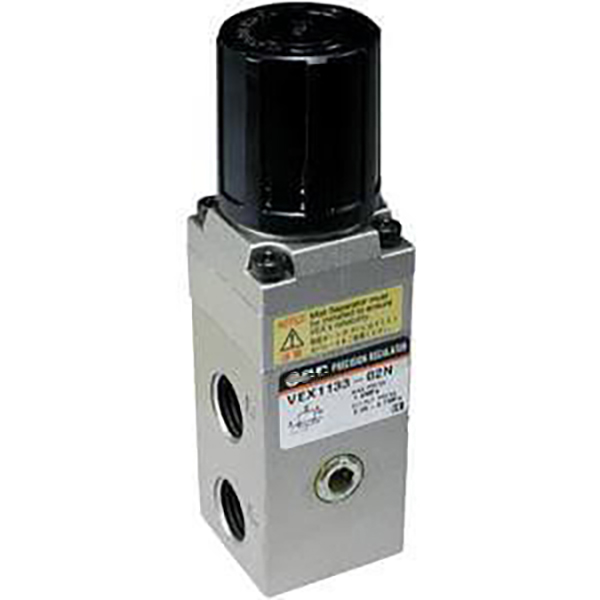

Высокоточный регулятор сброса давления SOLH VEX1133 имеет комбинированное пилотное сопло-заслонка и сбалансированную тарельчатую конструкцию. Компактный по размеру, но обладающий высокой приточно-вытяжной способностью, он обеспечивает сверхбыструю стабилизацию давления с незначительным перерегулированием при резких изменениях нагрузки и большом объеме на выходе. Он обеспечивает сверхвысокую точность управления с чувствительностью ≤0,2% полной шкалы и повторяемостью ≤±0,5% полной шкалы, полностью отвечая стандартам процесса позиционирования на микронном уровне и постоянному усилию/натяжению. Встроенный предохранительный клапан перелива автоматически сбрасывает избыточное давление внутри закрытых воздушных камер, поддерживая стабильное установленное давление без дрейфа. Благодаря внутренним компонентам, не требующим трения, конструкции, не требующей смазки и защиты от загрязнения, он позволяет осуществлять монтаж под произвольным углом и поддерживает автономную или многоуровневую сборку. Широко применяется для контроля натяжения пленки и проволоки, пневматических балансиров, прецизионного оборудования для прессовой посадки и систем постоянного давления на лабораторных испытательных стендах.

4-ходовой ручной поворотный ручной клапан серии SOLH VH на 90° переключает воздушные контуры с помощью вращающейся ручки с тремя дополнительными центральными функциями: 3-позиционный центральный закрытый, 3-позиционный центральный выпуск и 2-позиционный тип. Благодаря прецизионному уплотнению вращающегося золотника, обеспечивающему сверхнизкую внутреннюю утечку, он имеет корпус из цинкового сплава / литого под давлением алюминия и длительный срок службы без смазки, а также встроенную механическую блокировку положения, чтобы избежать случайного срабатывания. Он поддерживает расположение трубопроводов с боковым и нижним портами, доступен для монтажа заподлицо с панелью или прямого крепления к корпусу, с размерами портов от Rc1/4 дюйма до 1 дюйма и максимальным рабочим давлением 0,7 ~ 1,0 МПа. Версия с закрытым центром сохраняет давление зажима цилиндра во время остановки, а центральный выпуск полностью сбрасывает давление для безопасного обслуживания. Широко используется для ручного реверса цилиндров, вентиляции оборудования при вводе в эксплуатацию, аварийной изоляции источника воздуха, ручного управления полуавтоматическими машинами и пневматических обучающих испытательных стендов.

Миниатюрный 2/3-ходовой механический тарельчатый клапан SOLH VM1 (VM100) полностью взаимозаменяем с эквивалентными моделями SMC. Благодаря компактной и надежной тарельчатой ​​уплотнительной конструкции он имеет ультратонкую ширину 11 мм и вес всего 60 г, что обеспечивает легкую встраиваемую и плотную установку штабелированием внутри оборудования. Рабочее давление варьируется от вакуума -100 кПа до положительного давления 1,0 МПа, конструкция не требует смазки, отличная герметичность и высокая пылестойкость. Доступны несколько вариантов резьбы, включая M5, Rc1/8, NPT1/8 и G1/8, поддерживающие расположение трубопроводов с боковым и нижним портом. Предлагается полная серия сменных приводных головок: стандартный/короткий плунжер, прямой/короткий/односторонний роликовый рычаг с защитой от отскока, плоская кнопка, желтый грибовидный аварийный останов, зеленая кнопка-индикатор, шарнирный рычаг и блокируемая поворотная ручка, а также полные варианты с 2 и 3 портами НЗ/НО. Широко применяется для определения ограничения хода цилиндра, ручного ввода в эксплуатацию, аварийной блокировки безопасности, включения воздуха в мини-приспособлениях и цепей вакуумного триггера, он действует как универсальный механический триггер воздушного сигнала для компактного оборудования автоматизации.
