Плавающее соединение серии JA/JB/JC/JS

SOLH Плавающее соединение серии JA / JB / JC / JS | SMC Эквивалентный пневматический соединитель со штоковым наконечником

Бренд: SOLH от Richge Technology | Стандартное плавающее соединение SMC, прямая замена

1. Обзор продукта

  Плавающее соединение действует как гибкое соединение между штоком поршня цилиндра и нагрузкой. Его основная функция — компенсировать несоосность монтажа и ошибку параллельности. Он защищает шток поршня от бокового удара, уменьшая изгиб, ненормальный износ и риск заклинивания. Это стандартный необходимый аксессуар для средств автоматизации.

2. Классификация и различия четырех серий

3. Общие технические характеристики

   Угол поворота: ±5° для JA/JB/JS; некоторые модели JC до ±10°

   Допустимое смещение: 0,5–1 мм (JA); 0,5 мм (JB/JC/JS)

     • Рабочая температура: -5~+70℃ (стандарт); -10~+120℃ (нержавеющая сталь JS)

     • Размеры резьбы: M3/M4/M5/M6/M8/M10/M14/M18/M22, соответствующие диаметру цилиндра.

     • Рабочее давление: ≤1 МПа для пневматики; ≤3,5 МПа для тяжелых гидравлических версий

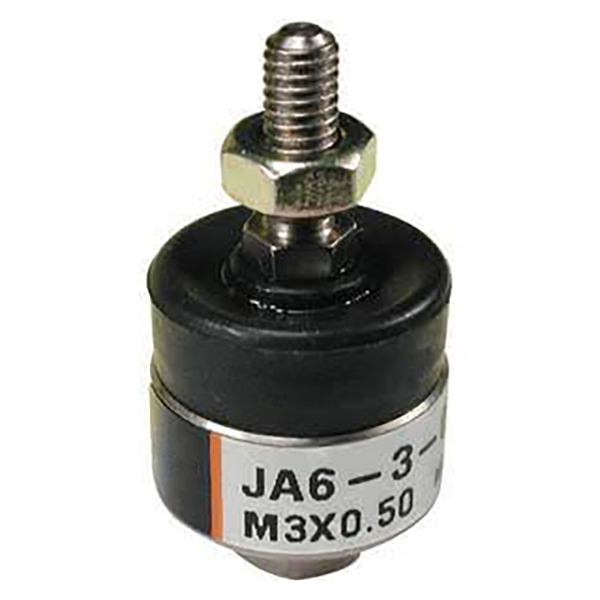

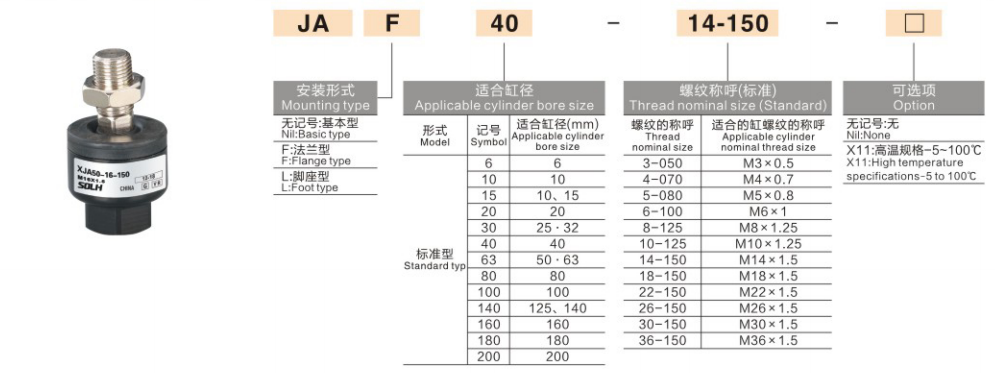

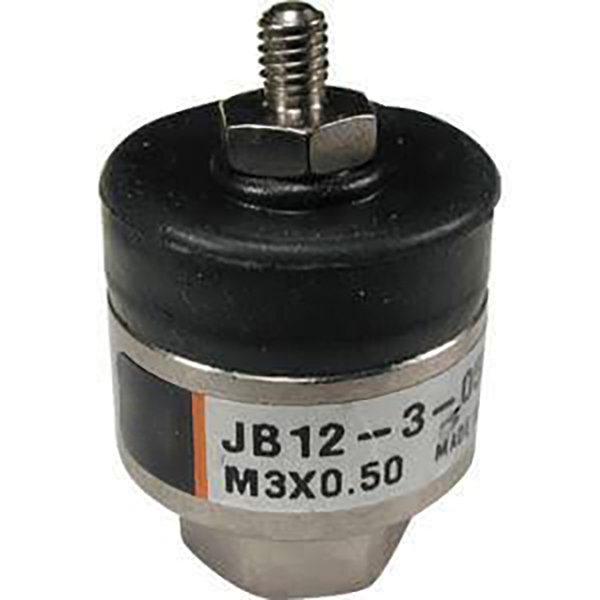

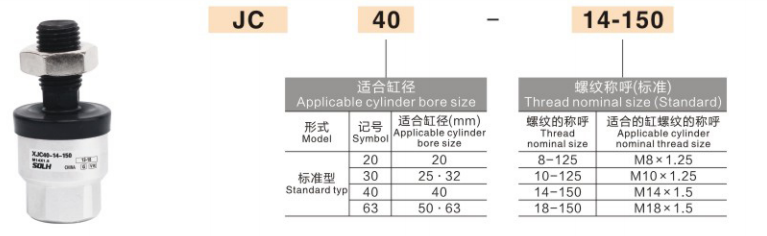

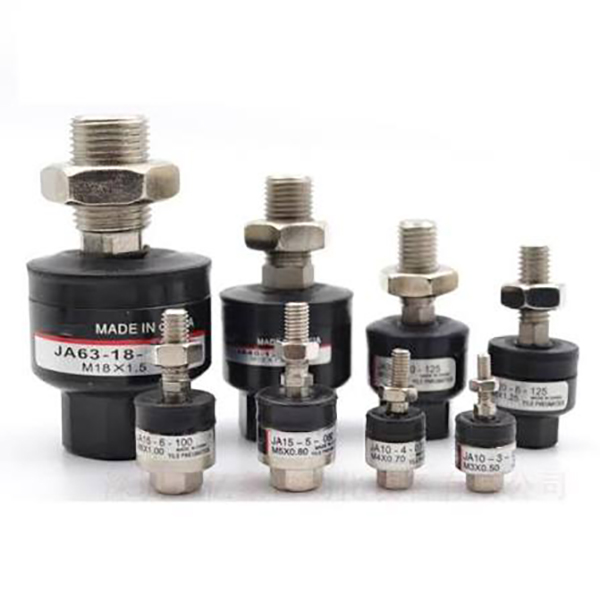

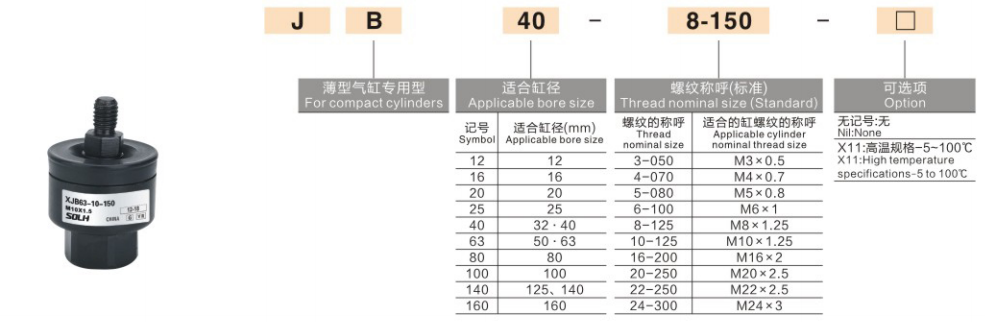

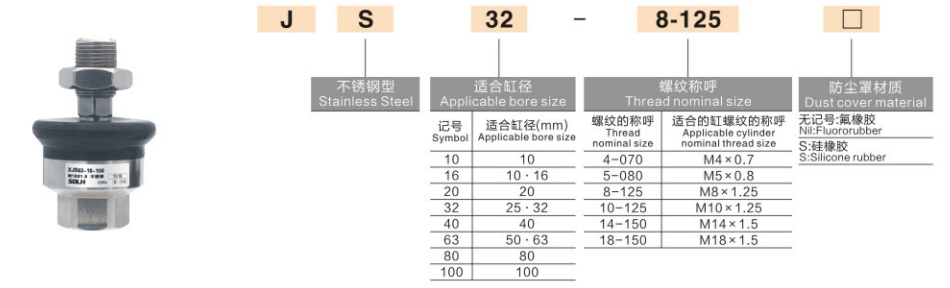

4. Объяснение кода модели и примеры

  Возьмите JA20-8-100/JB16-6-080 в качестве ссылки:
  Префикс JAJB/JC/JS = тип серии
  1-й номер (20/16): совпадающий диаметр цилиндра Φ20 / Φ16.
  2-й номер (86): резьба штока поршня М8×1,25/М6×1,0.
  Суффикс (100080): монтажный размер/код стержня, соответствует стандартной общей длине.

5. Трехэтапное руководство по выбору

  1. Выбор серии по типу цилиндра
     Стандартный цилиндр (SC  SI/CP96) → JA, общий приоритет
     Тонкий цилиндр (CQ2  CDQ2) → JB, компактное пространство
     Микроцилиндр сверхплотной компоновки → JC ультракороткий
     Пищевая медицина / влажная / агрессивная среда → нержавеющая сталь JS

  2. Соответствие резьбы и размера отверстия
     Проверьте резьбу штока поршня (M5, M8/M10 и т. д.) и диаметр цилиндра. Примечание. Один и тот же диаметр отверстия разных марок может иметь разные характеристики резьбы, всегда проверяйте соответствие фактическому чертежу цилиндра.

  3. Соответствуйте нагрузке и рабочему состоянию
     Стандартная пневматика: стандартная серия ОК

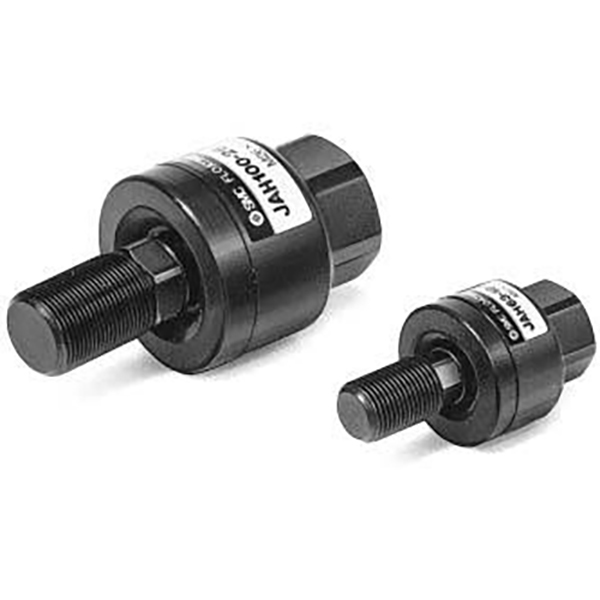

     Гидравлическая система для тяжелых нагрузок: выберите специальный плавающий шарнир для тяжелых условий эксплуатации (не обычный JA)
     Высокочастотное возвратно-поступательное движение: отдайте предпочтение версии с пылезащитной крышкой для более длительного срока службы.

6. Замечания по установке и эксплуатации.

     • Снимите пылезащитный колпачок перед навинчиванием на шток поршня, установите его на место после сборки, чтобы не повредить колпачок.

     • Нанесите небольшое количество анаэробного фиксатора резьбы на резьбу. Лента из ПТФЭ запрещена; мусор может заклинить шаровой шарнир.

     • Соблюдайте указанный момент затяжки. Чрезмерная затяжка блокирует шаровой шарнир и отключает плавающую функцию.

     • После установки поверните вручную, чтобы убедиться в свободном движении без застревания.

7. Заявление о замене SOLH

     Плавающие соединения SOLH JA/JB/JC/JS полностью соответствуют кодированию модели SMC, ее размерам и характеристикам. Прямая замена импортных деталей по конкурентоспособным ценам и в более короткие сроки, что идеально подходит для снижения затрат на массовое оборудование.
