Вставные тройники серии KQ2D

SOLH KQ2D Серия Y-образных ответвительных фитингов для тройника | SMC KQ2D Эквивалентные пневматические разветвители 1-2

Бренд: SOLH от Richge Technology | KQ2D Y-образные пневматические тройники в одно касание

1. Обзор продукта

     Серия KQ2D представляет собой вставной тройник Y-образного типа, принадлежащий к семейству пневматических фитингов одним нажатием SOLH KQ2. Благодаря конструкции с подключением нажатием без использования инструментов он эффективно разделяет один источник воздуха на два параллельных воздушных контура для автоматизированных пневматических систем.

     Структурная классификация: Y-образная раздвоенная конструкция с 1 входом и 2 выходами, доступна в трех типах: тройник Y с трубкой одинакового диаметра, тройник с дюймовой конусной резьбой R и тройник Y с метрической тонкой резьбой M.

     Материал и совместимость: Корпус из высокопрочного ПБТ, стопорные захваты из нержавеющей стали, уплотнительные кольца из нитрильного каучука NBR. Совместим с трубками из полиуретана ПУ и нейлоновыми трубками ПА, двойного назначения для трубопроводов положительного давления сжатого воздуха и вакуумных трубопроводов отрицательного давления.

2. Полная классификация моделей и список спецификаций

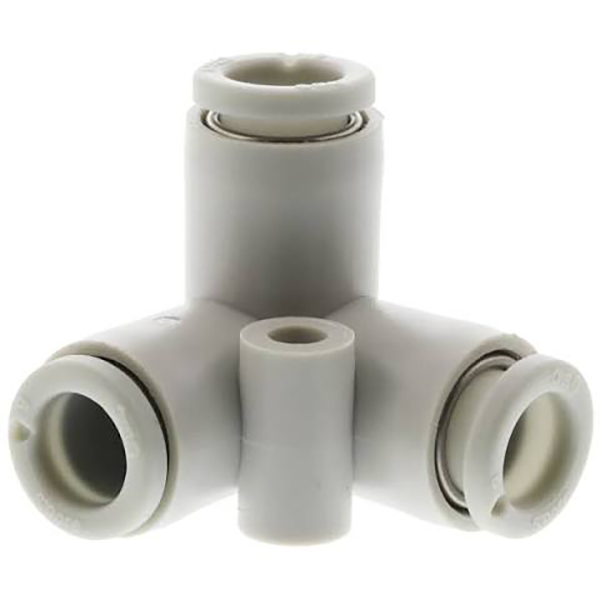

2.1 Тройник Y одинакового диаметра (KQ2Dxx-00, безрезьбовой трехсторонний, одинакового размера)

Все три порта имеют одинаковый диаметр трубок и имеют безрезьбовую конструкцию для сбалансированного распределения воздуха 1:2 в трубопроводных системах одинаковой спецификации.

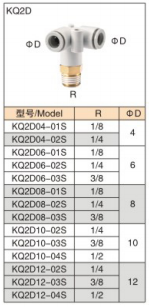

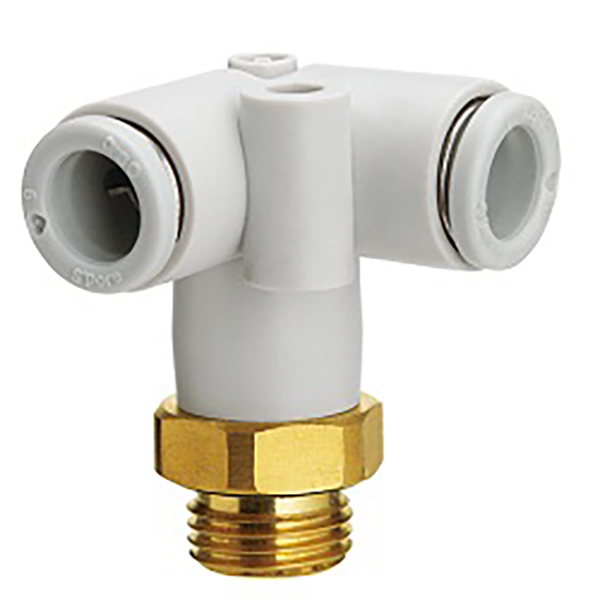

2.2 Тройник с британской конической наружной резьбой R Y (вход с нижней резьбой, выпускные отверстия с двумя трубками)

Нижняя британская коническая наружная резьба R для входа источника воздуха, два верхних параллельных вставных порта для подключения трубок, подходят для резьбового монтажа и фиксированного разветвления источника воздуха.

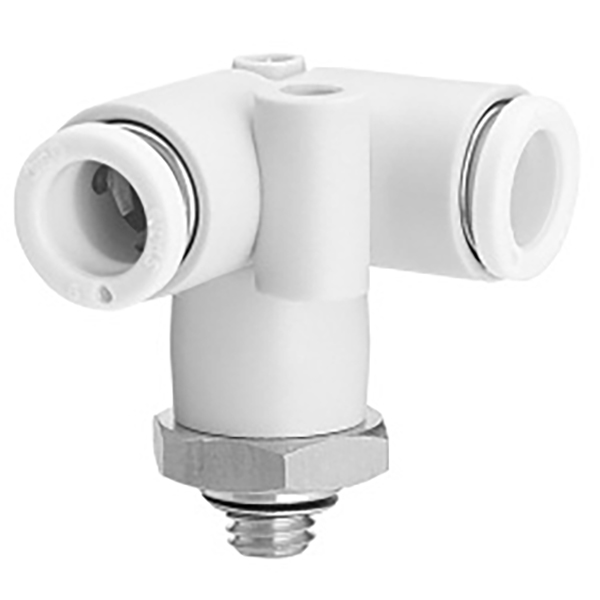

2.3 Тройник M Y с метрической мелкой наружной резьбой (вход с резьбой M снизу, выпускные патрубки с двумя трубками)

Нижняя прецизионная метрическая тонкая наружная резьба, компактная конструкция для миниатюрных пневматических модулей и трубопроводов для оборудования автоматизации небольшого пространства.

3. Технические характеристики

4. Сценарии применения

     • Распределение источников воздуха 1-2 для автоматизированных производственных линий и пневмосхем приспособлений

     • Синхронная подача воздуха с двойной присоской для вакуумных систем роботизированных концевых эффекторов

     • Параллельное разделение трубопровода для синхронной работы двух цилиндров.

     • Компактная и аккуратная прокладка трубок для пневматического оборудования в узком пространстве

5. Руководство по выбору: Y-образный тройник KQ2D или Т-образный тройник KQ2T

     • KQ2D Тройник Y-образного типа: Имеет плавное Y-образное разветвление с двумя параллельными выходами. Имеет меньшую турбулентность воздушного потока и меньший перепад давления, обеспечивая более сбалансированное распределение воздушного потока. Оптимизирован для узких мест установки и параллельной прокладки трубок с одной стороны, идеально подходит для двойных синхронных присосок и систем с двумя цилиндрами.

     • KQ2T Тройник Т-образного типа: Классическая ортогональная Т-образная структура с вертикальными боковыми разветвлениями. Разработан для стандартного вертикального бокового отвода трубопровода под углом 90°, идеально подходит для обычной компоновки машин и сценариев бокового разветвления магистрального трубопровода.

     • Совет по выбору: ВыбиратьKQ2D для узких помещений и односторонних параллельных трубок; ВыбиратьKQ2T для вертикального бокового вывода трубопровода и традиционного расположения ответвлений под прямым углом.
