Пневматические вставные фитинги серии KQ2V

Пневматические вставные фитинги L серии SOLH KQ2V | SMC KQ2V эквивалент

Бренд: SOLH от Richge Technology | Семейство пневматических L-разъемов One-Touch KQ2V

1. Обзор продукта

     Серия SOLH KQ2V представляет собой вставные пневматические фитинги L-образного типа с наружной резьбой и несколькими вариантами ответвлений. Предназначен для распределения источников воздуха и изменения направления трубопроводов в пневмосистемах. Полностью взаимозаменяем с серией SMC KQ2V. Корпус из инженерного пластика белого цвета с резьбой из никелированной латуни. Быстрая сборка без клея. Совместим с пневматическими трубками из ПУ и ПА. Широко применяется в автоматизированных машинах, вакуумных системах захвата и перемещения, а также в системах трубопроводов цилиндров.

  Пять подмоделей для различных требований к компоновке:

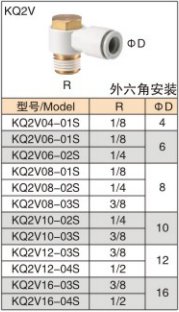

     KQ2V: Стандартный одиночный выход типа L, внешний шестигранный монтаж, 1 вход 1 выход

     KQ2VS: Стандартная одинарная розетка типа L, монтаж в шестигранную розетку, 1 вход 1 выход

     KQ2VF: Каскадный фитинг L, наружная резьба R + внутренняя резьба Rc, доступно последовательное соединение, 1 вход 1 выход

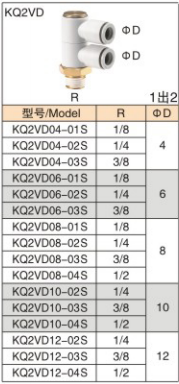

    KQ2VD: Вертикальный ответвительный фитинг 1 к 2, один вход с наружной резьбой, два выхода для шланга одинакового диаметра.

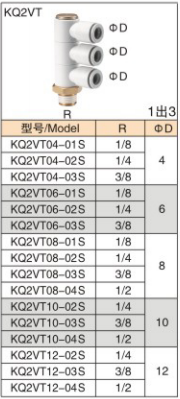

     KQ2VT: Вертикальный фитинг с ответвлением 1 к 3, один вход с наружной резьбой, три выхода для шланга одинакового диаметра.

2. Пояснение кода модели

  Пример: KQ2VD04-01S

      KQ2V = базовый код серии

      D  T / S / F = Суффикс структуры

     D: вертикальная ветвь 1-2

     T: вертикальная ветвь от 1 до 3

     S: Колено L с внутренним шестигранником

      F: Каскадное колено L

     Без суффикса: Стандартный угловой L-образный внешний шестигранник.

     04 = Внешний диаметр трубки ΦD: 4 мм

     01S = наружная резьба R18; 02С=Р1/4; 03S=R3/8; 04S=R1/2; М5=М5×0,8

3. Сводная таблица технических характеристик

4. Материал и условия эксплуатации.

5. Особенности подмодели

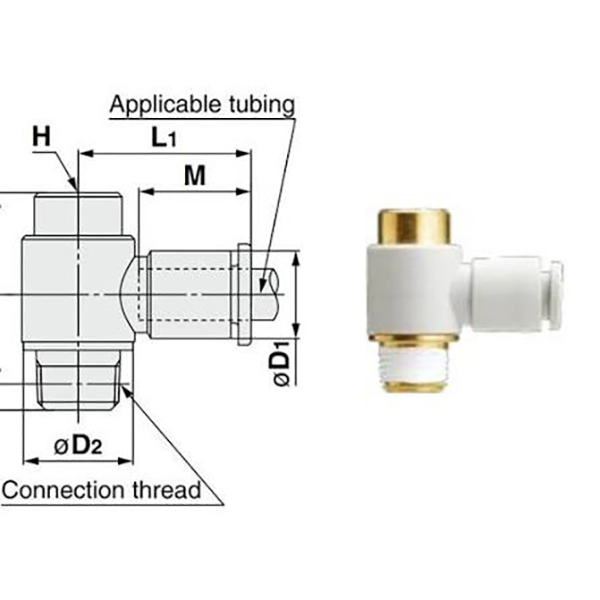

     • KQ2V (внешнее шестигранное колено L): Стандартное колено L с внешним шестигранником для затяжки гаечным ключом. Наиболее широко используемый базовый тип, поддерживает трубки большого размера диаметром до 16 мм.

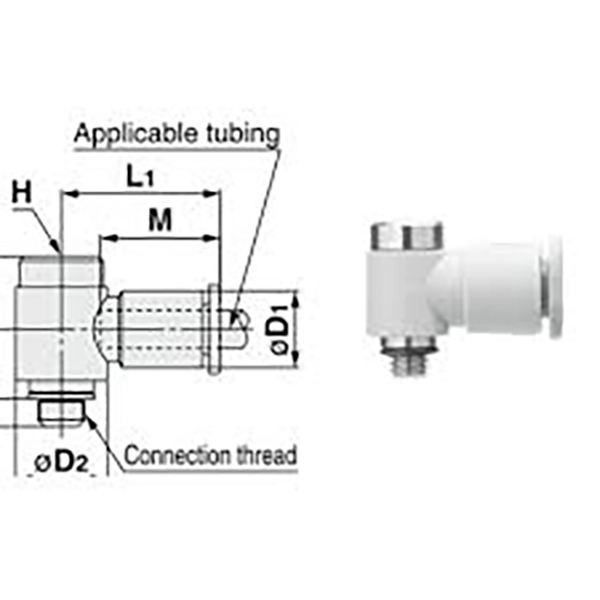

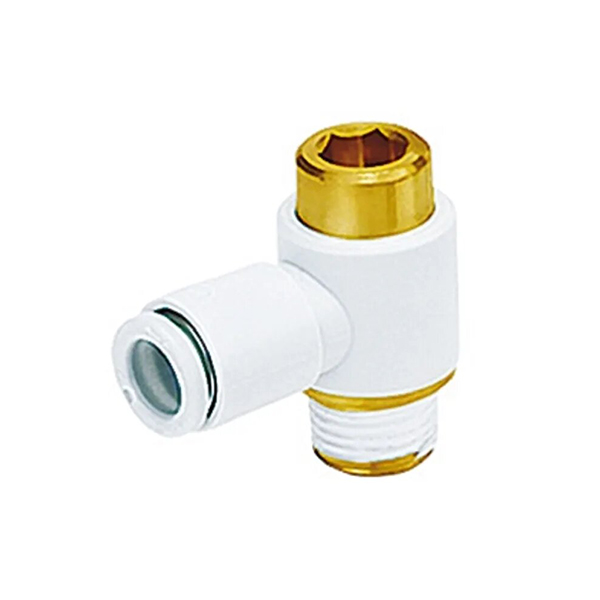

     • KQ2VS (Колено с внутренним шестигранником): Внутренний шестигранник с цековкой на резьбовом отверстии. Предназначен для установки в ограниченном узком пространстве. Вариант с маленькой резьбой M5 подходит для миниатюрных цилиндров.

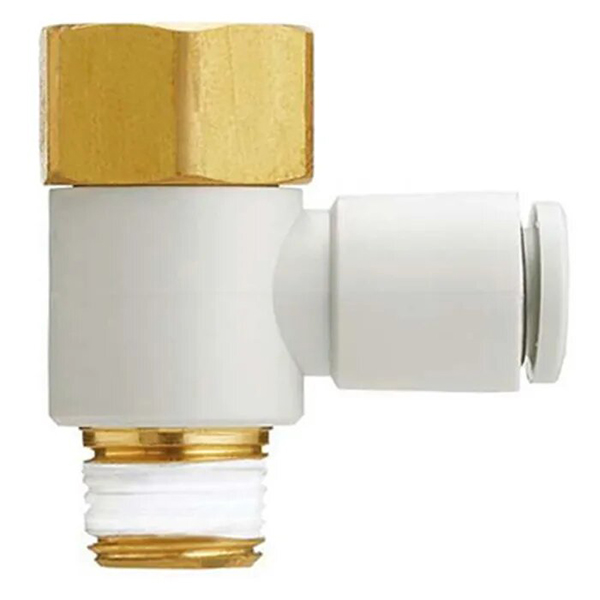

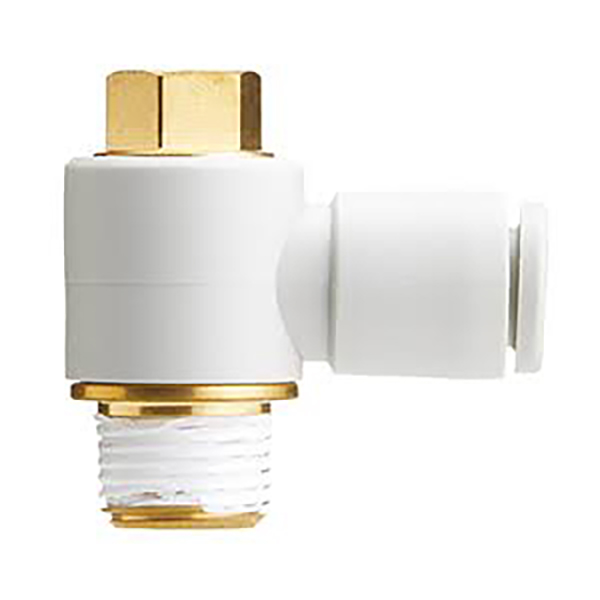

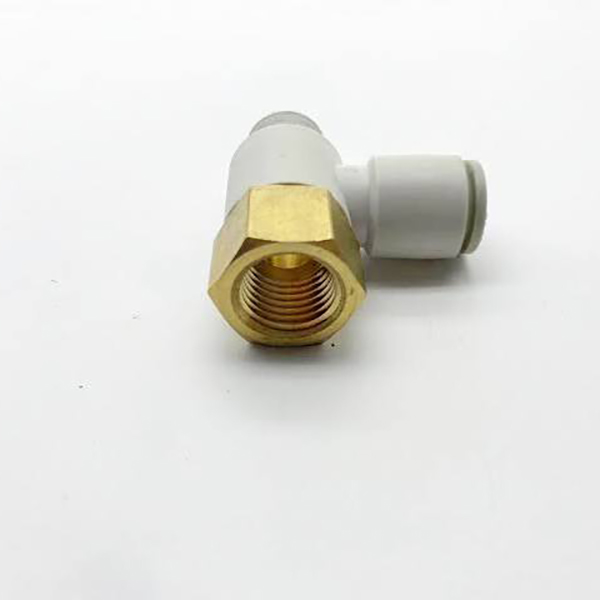

     • KQ2VF (каскадное L-образное колено): Оснащен наружной резьбой R и внутренней резьбой Rc. Несколько фитингов можно соединить последовательно для многопутевого разветвления, что снижает потребность в коллекторных блоках.

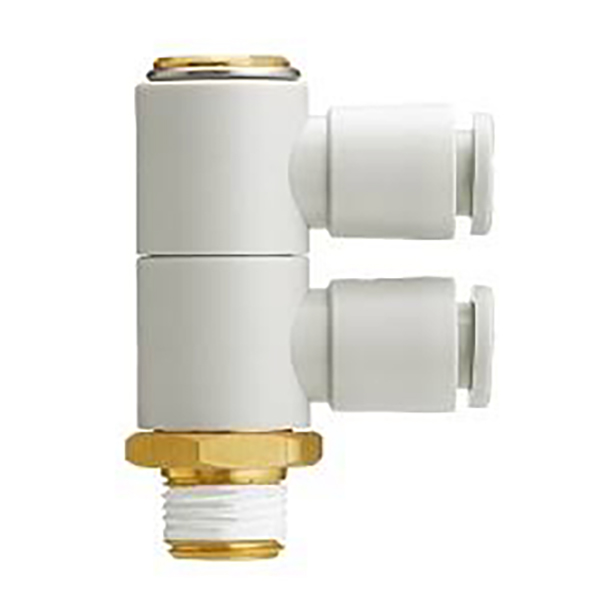

     • KQ2VD (вертикальная ветвь 1-2): Воздухозаборник с одной резьбой, вертикально разделенный на два одинаковых выпускных патрубка. Компактное распределение воздуха «1 на 2 на выходе», сокращает общее количество фитингов.

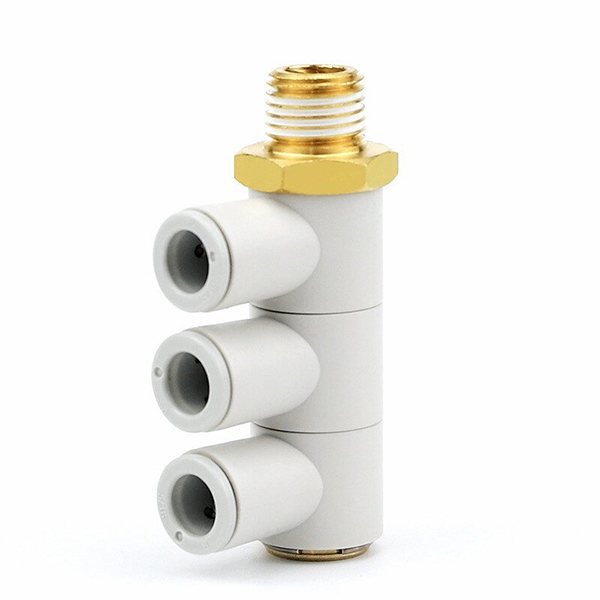

     • KQ2VT (вертикальная ветвь 1-3): Воздухозаборник с одной резьбой, вертикально разделенный на три равных выпускных патрубка. Мини-воздушный коллектор, обычно используемый для распределения воздуха с несколькими присосками в автоматизации.

6. Инструкции по установке

     •  Конец трубы обрежьте перпендикулярно и ровно. Вставляйте трубку прямо в фитинг, пока не услышите щелчок, подтверждающий фиксацию.

     •  Снятие трубки: нажмите на белый фиксатор фитинга и одновременно потяните трубку наружу.

     •  Намотайте ленту из ПТФЭ на резьбу. Затягивайте только шестигранник; Никогда не затягивайте пластиковый корпус, чтобы предотвратить растрескивание.

     •  Для серии KQ2VF при последовательном подключении обеспечьте надлежащее уплотнение резьбы во избежание утечки воздуха.

7. Сценарии применения

     • Автоматизация техники

     • Роботизированные вакуумные присоски

     • Распределение источников воздуха для пневмоцилиндров

     • Пневматические цепи на производственных линиях

     • Упаковочное оборудование и воздушные контуры испытательных приспособлений
