Бренд: SOLH от Richge Technology | KQ2T Тройники и крестовины, пневматические фитинги в одно касание
 |
 |
 |
 |
 |
 |
 |
 |
Серия KQ2T принадлежит к семейству пневматических фитингов одним нажатием SOLH KQ2, отличающихся конструкцией быстрого подключения и работы без использования инструментов для трехстороннего и четырехстороннего разветвления воздушного трубопровода. В эту линейку продуктов входят тройники Т-образного типа и четырехходовые фитинги крестового типа, включая версии равного диаметра, редукционной резьбы и наружной резьбы (британской/метрической) для удовлетворения разнообразных требований к отводу пневматических контуров и соединениям трубопроводов.
Классификация подмоделей:
KQ2T: Т-образный тройник с 3 портами (одинаковый диаметр / переходная / наружная резьба)
KQ2TW: Крестовой 4-ходовой фитинг (одинаковый диаметр для всех портов)
KQ2TX: Крестовой 4-ходовой фитинг (1-й переходник)
KQ2TY: Крестовой 4-ходовой фитинг (2-й переходник)
Основной материал и производительность: Корпус из высокопрочного ПБТ-пластика, стопорные захваты из нержавеющей стали, уплотнительные кольца из нитрильного каучука NBR. Полностью совместим с нейлоновыми пневматическими трубками из ПУ и ПА, подходит как для вакуумных пневматических цепей отрицательного давления, так и для пневматических цепей положительного давления сжатого воздуха, широко используемых в автоматизированном оборудовании и роботизированных системах распределения воздуха.

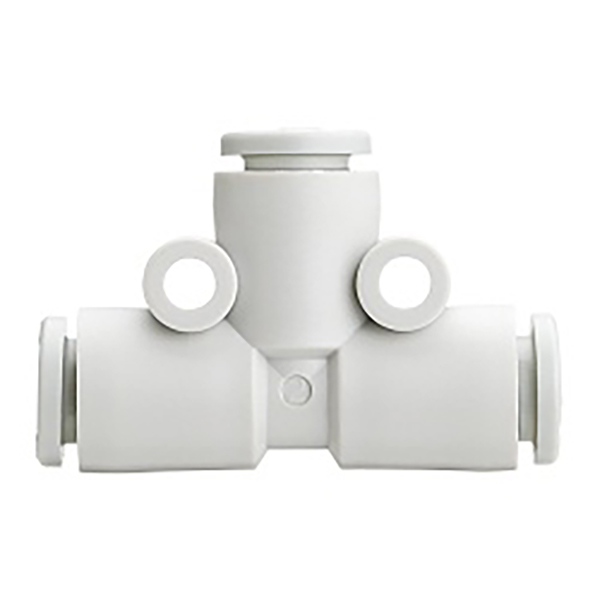

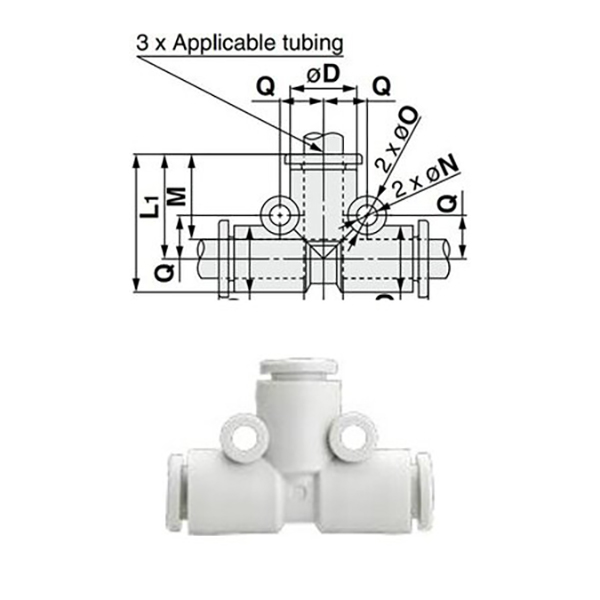

2.1 Тройник одинакового диаметра (KQ2T□□-00, трехходовой безрезьбовой, одинакового размера)
Три порта имеют одинаковый диаметр трубок, без резьбы и предназначены для одинакового отвода воздуха из пневматических трубопроводов одинаковой спецификации.
|
Модель |
Внешний диаметр трубки ΦD (мм) |
|
KQ2T02-00 |
2 |
|
KQ2T23-00 |
3.2 |
|
KQ2T04-00 |
4 |
|
KQ2T06-00 |
6 |
|
KQ2T08-00 |
8 |
|
KQ2T10-00 |
10 |
|
KQ2T12-00 |
12 |
|
KQ2T16-00 |
16 |

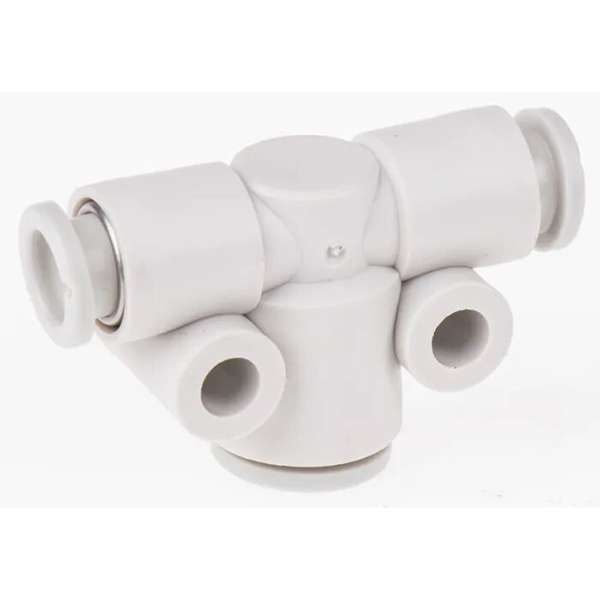

2.2 Переходной тройник (KQ2T①-②, переход на трубопровод двойного размера)
Оба боковых порта имеют диаметр ①, средний верхний порт имеет диаметр ②, используемый для преобразования трубопровода и распределения потока пневматических трубок различного калибра.
|
Модель |
Боковой порт ΦD ① (мм) |
Средний порт ΦD ② (мм) |
|
KQ2T23-04 |
3.2 |
4 |
|
KQ2T04-06 |
4 |
6 |
|
KQ2T06-08 |
6 |
8 |
|
KQ2T08-10 |
8 |
10 |
|
KQ2T10-12 |
10 |
12 |
|
KQ2T12-16 |
12 |
16 |

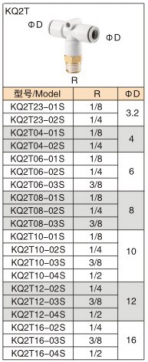

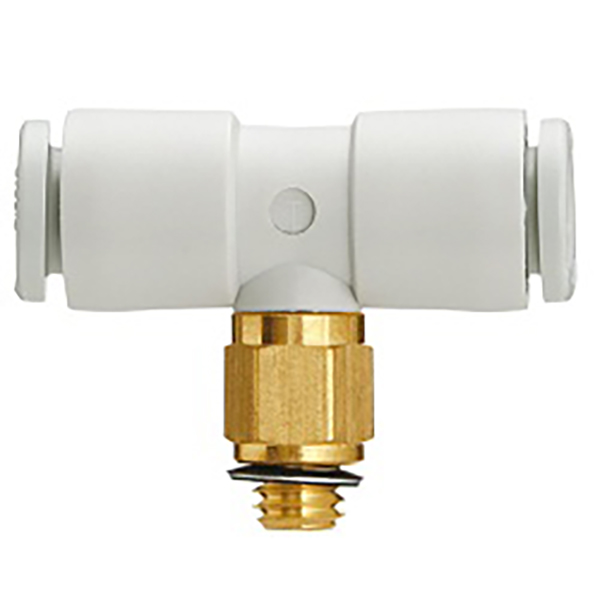

2.3 Тройник с наружной конической резьбой Imperial R
Оба боковых порта для вставки трубок, средний порт с дюймовой конической наружной резьбой R для резьбового соединения с пневматическими клапанами, цилиндрами и другими компонентами.
|
Модель |
Спецификация резьбы R |
Внешний диаметр трубки ΦD (мм) |
|
KQ2T23-01S |
Р1/8 |
3.2 |
|
KQ2T23-02S |
Р1/4 |
3.2 |
|
KQ2T04-01S |
Р1/8 |
4 |
|
KQ2T04-02S |
Р1/4 |
4 |
|
KQ2T06-01S |
Р1/8 |
6 |
|
KQ2T06-02S |
Р1/4 |
6 |
|
KQ2T06-03S |
Р3/8 |
6 |
|
KQ2T08-01S |
Р1/8 |
8 |
|
KQ2T08-02S |
Р1/4 |
8 |
|
KQ2T08-03S |
Р3/8 |
8 |
|
KQ2T10-01S |
Р1/8 |
10 |
|
KQ2T10-02S |
Р1/4 |
10 |
|
KQ2T10-03S |
Р3/8 |
10 |
|
KQ2T10-04S |
Р1/2 |
10 |
|
KQ2T12-02S |
Р1/4 |
12 |
|
KQ2T12-03S |
Р3/8 |
12 |
|
KQ2T12-04S |
Р1/2 |
12 |
|
KQ2T16-02S |
Р1/4 |
16 |
|
KQ2T16-03S |
Р3/8 |
16 |
|
KQ2T16-04S |
Р1/2 |
16 |

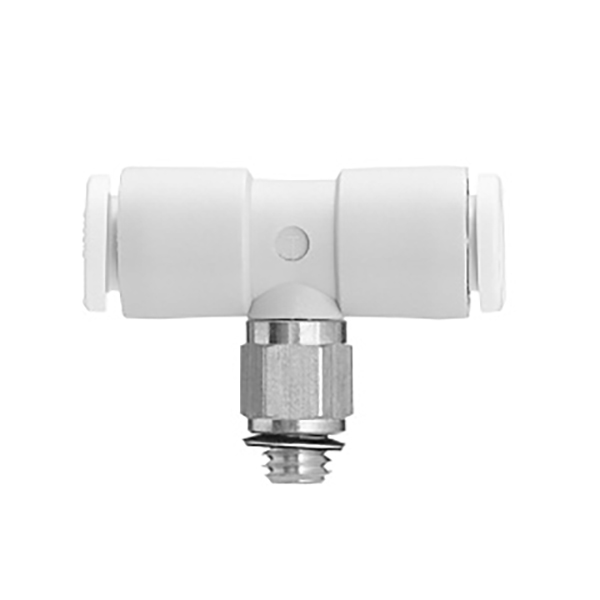

2.4 Тройник с наружной резьбой и мелкой метрической резьбой
Оба боковых порта для вставки трубок, средний порт с мелкой метрической наружной резьбой подходит для миниатюрных пневматических компонентов и трубопроводов прецизионного оборудования автоматизации.
|
Модель |
Метрическая резьба |
Внешний диаметр трубки ΦD (мм) |
|
KQ2T02-M3G |
М3×0,5 |
2 |
|
KQ2T02-M5 |
М5×0,8 |
2 |
|
KQ2T23-M3G |
М3×0,5 |
3.2 |
|
KQ2T23-M5 |
М5×0,8 |
3.2 |
|
KQ2T04-M3G |
М3×0,5 |
4 |
|
KQ2T04-M5 |
М5×0,8 |
4 |
|
KQ2T04-M6 |
М6×1,0 |
4 |
|
KQ2T06-M5 |
М5×0,8 |
6 |
|
KQ2T06-M6 |
М6×1,0 |
6 |

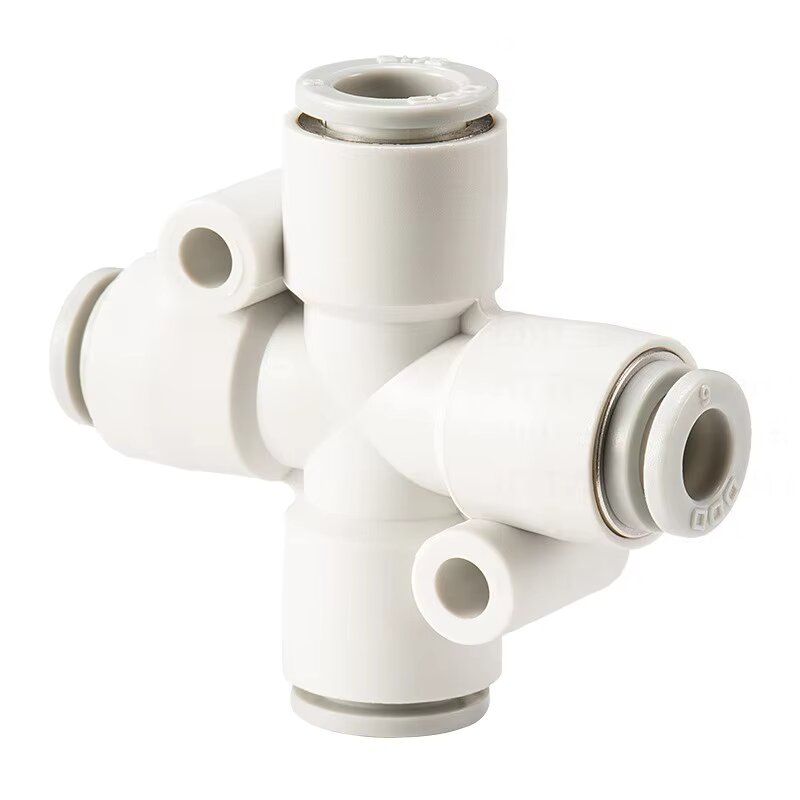

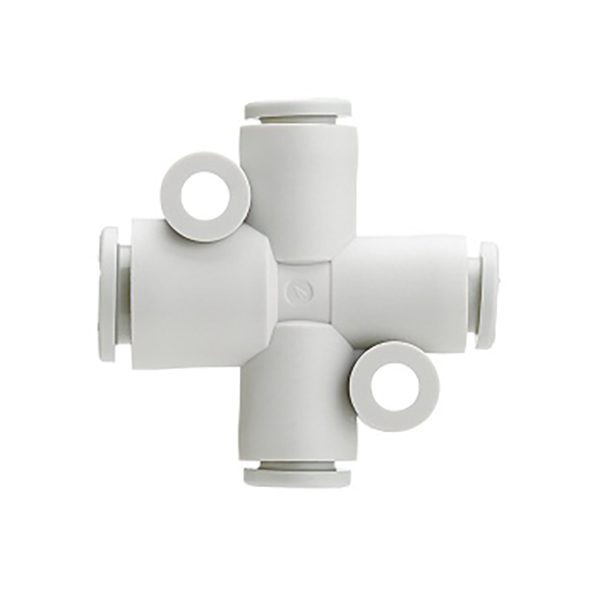

3.1 Крестообразный фитинг KQ2TW одинакового диаметра (4 порта одинакового размера)
|
Модель |
Внешний диаметр трубки ΦD (мм) |
|
KQ2TW04-00 |
4 |
|
KQ2TW06-00 |
6 |
|
KQ2TW08-00 |
8 |
|
KQ2TW10-00 |
10 |
|
KQ2TW12-00 |
12 |

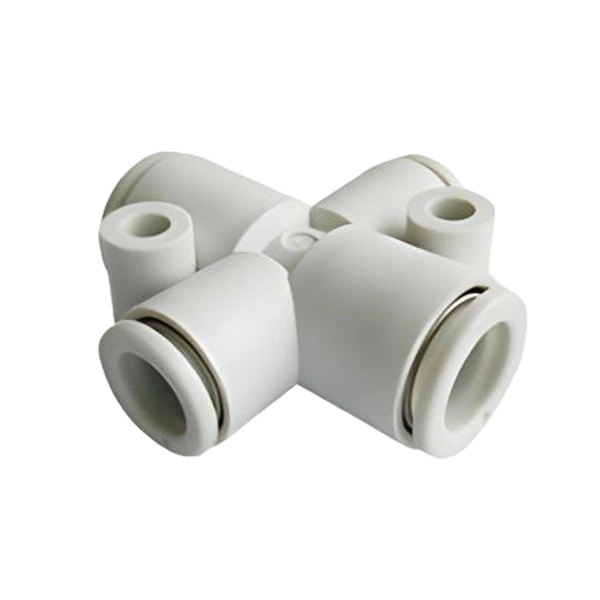

3.2 Редукционная крестовина KQ2TX (тип 1)
|
Модель |
Порт ΦD ① (мм) |
Порт ΦD ② (мм) |
|
KQ2TX06-08 |
6 |
8 |
|
KQ2TX08-10 |
8 |
10 |
|
KQ2TX10-12 |
10 |
12 |
3.3 Переходная крестовина KQ2TY (тип 2)
|
Модель |
Порт ΦD ① (мм) |
Порт ΦD ② (мм) |
|
KQ2TY06-08 |
6 |
8 |
|
KQ2TY08-10 |
8 |
10 |
|
KQ2TY10-12 |
10 |
12 |
|
Элемент |
Параметр |
|
Совместимые трубки |
ПУ трубка, нейлоновая пневматическая трубка PA |
|
Диапазон рабочего давления |
-100 кПа (вакуум) ~ 1,0 МПа (положительное давление) |
|
Рабочая температура |
0℃ ~ 60℃ |
|
Способ подключения |
Вставка в одно касание; Нажмите на разжимное кольцо, чтобы отсоединить трубку. |
|
Основной материал |
Корпус из ПБТ, захват из нержавеющей стали, резиновое уплотнение из НБР. |
• Разветвление источника воздуха и отвод трубопровода для автоматизированного производственного оборудования
• Распределение пневматических контуров для роботизированных манипуляторов и систем с вакуумными присосками
• Многоходовое распределение воздуха для контуров пневморегулирования цилиндров
• Компактное подключение трубопроводов и преобразование диаметров для прецизионных пневматических систем
• Тройник одинакового диаметра: Выбирайте KQ2Txx-00 для трехходовых трубопроводов с полностью одинаковыми диаметрами труб.
• Редукционный тройник: Выбирайте KQ2T①-② для трубопроводов с одинаковым боковым диаметром и разным средним диаметром.
• Резьбовой тройник: Выберите серию KQ2Txx-01S (британская система) / M (метрическая) для резьбового соединения с клапанами и цилиндрами.
• 4-стороннее перекрестное распределение: выберите серию KQ2TW/TX/TY для сценариев, требующих четырехстороннего разветвления конвейера.
