Серия пневматических компонентов

Механический тарельчатый клапан среднего размера SOLH VM2 (VM200) полностью взаимозаменяем с соответствующими моделями SMC. Благодаря тарельчатой ​​конструкции средней конструкции с коэффициентом расхода Cv=0,87, его пропускная способность примерно в 8 раз выше, чем у серии mini VM1, оснащенной стандартным портом Rc1/4 и дополнительной резьбой NPT/G1/4. Он работает при давлении 0–1,0 МПа и несовместим с вакуумом, оснащен не требующим смазки износостойким тарельчатым уплотнением и прочным металлическим корпусом. Доступны схемы расположения трубопроводов с боковым и нижним портами, поддерживаемые полной линейкой взаимозаменяемых приводов: стандартный ролик из POM / роликовый рычаг из закаленной стали, устойчивый к истиранию, односторонний ролик, предотвращающий отскок, прямой плунжер, плоская кнопка, желтая грибовидная головка аварийного останова, зеленая кнопка-индикатор и запираемая ручка шарнира. Вариант ролика из закаленной стали подходит для производственных линий, работающих в тяжелых условиях и в условиях повышенного износа. Широко используемый для определения предела хода цилиндров и направляющих столов, ручного ввода оборудования в эксплуатацию, переключения воздуха в зажимных приспособлениях и аварийной блокировки безопасности, он служит основным механическим пневматическим триггерным клапаном для производственных линий упаковки, текстиля, печати и общей автоматизации.

Трехходовой механический тарельчатый механический клапан среднего размера SOLH VM4 (VM400) полностью взаимозаменяем с эквивалентными моделями SMC, расположенными между сериями mini VM1 и VM2 с высоким расходом. Его основное преимущество заключается в совместимости с полным диапазоном давлений от вакуума -100 кПа до положительного давления 1,0 МПа, функция, недоступная на VM2. Он использует стандартный порт Rc1/8 с дополнительной резьбой NPT/G1/8 и пропускной способностью Cv=0,38, поддерживая расположение трубопроводов сбоку и снизу. Имея прочный металлический корпус, он выдерживает удары со скоростью 1000 м/с² и сильную вибрацию, подходит для тяжелых производственных линий и оснащен не требующим смазки пыленепроницаемым тарельчатым уплотнением для длительного срока службы. Предусмотрен полный набор сменных приводов: стандартный / закаленный роликовый рычаг из устойчивой к истиранию стали, односторонний ролик, предотвращающий отскок, прямой плунжер, разноцветные грибовидные кнопки аварийной остановки, 2/3-позиционные поворотные ручки, запираемые кнопки и рычаги шарнирного механизма. Широко применяемый в системах обнаружения ограничения хода цилиндров и подвижных столов, цепях адсорбции/сброса вакуума, ручном вводе оборудования в эксплуатацию, аварийной блокировке машины и переключении зажимных приспособлений, он является идеальным механическим триггерным клапаном средней мощности для условий работы, требующих совместимости с вакуумом и высокой ударопрочности.

Электропневматический пропорциональный клапан высокого расхода SOLH ITV полностью взаимозаменяем с эквивалентными моделями SMC. Используя систему обратной связи по давлению с обратной связью, он принимает напряжение постоянного тока 0–10 В, токовые аналоговые сигналы 4–20 мА и дополнительную связь по полевой шине, включая CC-Link, PROFINET, EtherNet/IP, для достижения бесступенчатого, высокоточного дистанционного регулирования давления воздуха с точностью управления ± 1% полной шкалы и защитой от пыли и брызг IP65. Три серии охватывают разные диапазоны расхода: ITV1100 для микронизкого расхода, ITV2100 для универсального среднего расхода и ITV3100 для тяжелого высокого расхода до 4400 л/мин ANR, с регулируемым давлением от 0,005 до 0,9 МПа. Он поддерживает резьбу Rc/NPT/G и вставные фитинги, встроенный светодиодный цифровой дисплей и сигнализацию самодиагностики при низком питании постоянного тока 24 В. Широко применяется для приведения в действие цилиндров большого диаметра, контроля постоянного натяжения пленки и проволоки, точных полупроводниковых и оптических процессов, автоматического дозирования и нанесения покрытий, многоступенчатого переключения давления для сварочного и клепального оборудования, замены нескольких ручных регуляторов для реализации цифрового централизованного управления давлением на автоматизированных производственных линиях.

Линейные обратные клапаны SOLH XTO674 и INA14 имеют одну и ту же структурную платформу со сверхнизким давлением срабатывания 0,01 МПа, совместимы как со сжатым воздухом, так и с чистой водой, для защиты от обратного потока в вакуумных трубопроводах и трубопроводах для жидкостей низкого давления. XTO674 — это криогенная версия, полностью изготовленная из латуни, работающая при температуре до -30 ℃; Стандартная серия INA14 имеет корпус из латуни или нержавеющей стали SUS304, оснащенный стандартными уплотнениями из NBR, а также дополнительными масло- и жаростойкими уплотнениями из FKM и устойчивыми к атмосферным воздействиям уплотнениями из CR. Компактная линейная резьбовая конструкция с маркировкой стрелки потока может быть установлена ​​непосредственно в трубопроводе без дополнительных кронштейнов, что эффективно предотвращает потерю вакуума и обратный поток воздуха при установке между генераторами вакуума и присосками. Обе серии имеют одинаковые габаритные размеры и размеры резьбы для прямой замены без модификации труб, широко применяются в криогенном оборудовании, вакуумных производственных линиях, коррозионностойких высокотемпературных жидкостных контурах и общих пневматических и водяных трубопроводах для одностороннего удержания давления и предотвращения обратного потока.

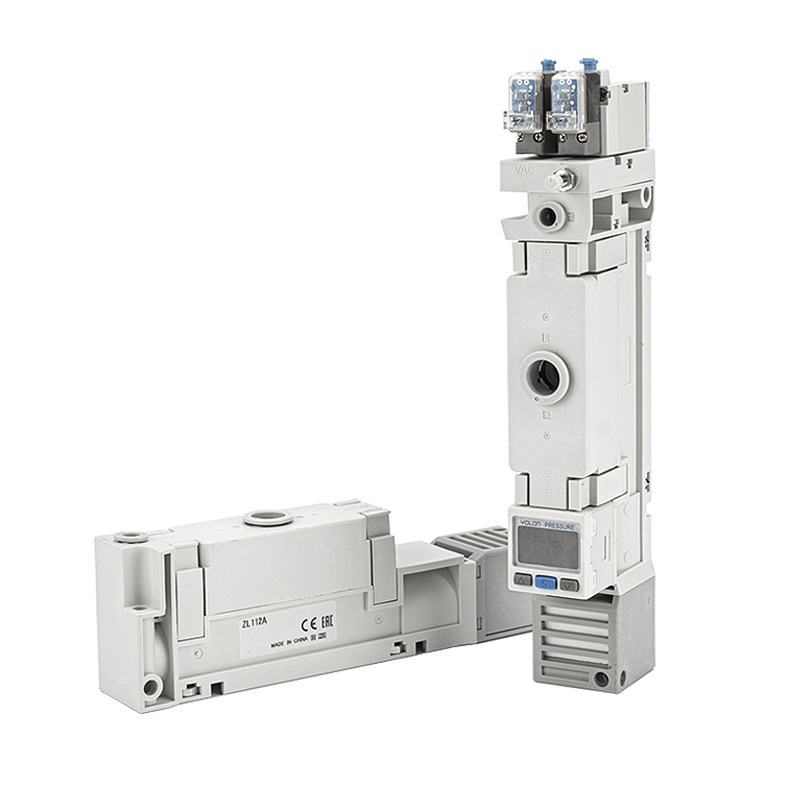

Многоступенчатый вакуумный эжектор Вентури SOLH ZL112 полностью взаимозаменяем с эквивалентными моделями SMC, оснащенными стандартным соплом Φ1,2. Его энергосберегающая многоступенчатая конструкция обеспечивает стабильный вакуум -88~-92 кПа, одновременно сокращая расход воздуха более чем на 40% по сравнению с одноступенчатыми эжекторами. Принимая во внимание высокоинтегрированную модульную конструкцию, он предлагает двойные подающие/выпускные клапаны K1 для автоматического всасывания и продувки, а также экономичные варианты одиночного подающего клапана K2. Встроенный глушитель ограничивает рабочий шум ниже 70 дБ(А); Доступны два типа выхлопа: стандартный интегрированный глушитель и централизованный выпуск P-образного отверстия для высокого расхода. Дополнительные аксессуары включают аналоговые механические вакуумметры и цифровые вакуумные реле давления с одно-/двухканальными выходами аналогового сигнала NPN/PNP и напряжением/током, а также разнообразные штекерные разъемы, катушки напряжения и ручки ручной регулировки. Не имеющий внутренних движущихся частей для непрерывной работы без обслуживания, он может быть установлен непосредственно на концевых эффекторах робота, чтобы сократить время отклика вакуума, широко применяется для обработки нескольких присосок стеклянных панелей 3C, листового металла, упаковочных и печатных материалов, а также пористых заготовок, требующих стабильной высокопоточной вакуумной адсорбции.

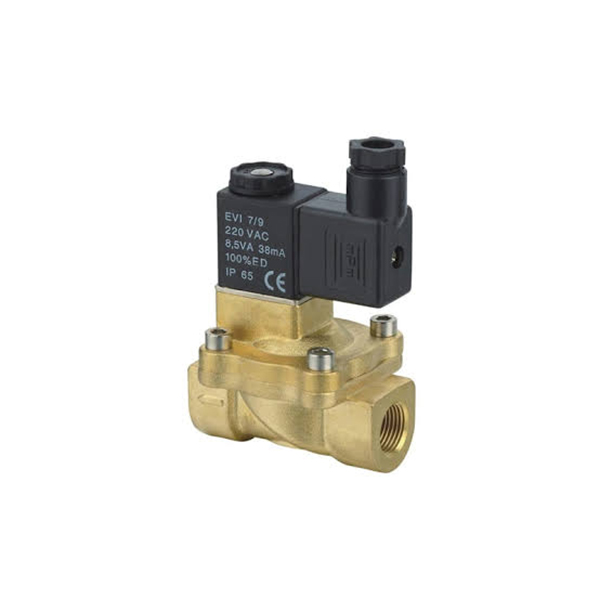

Версия 1｜Официальная страница продукта (длинная копия) (ориентирована на SEO, ~290 слов для страницы с подробными сведениями о независимом веб-сайте) 2/2-ходовые латунные электромагнитные клапаны для жидкости серии SOLH 2V представляют собой универсальные электромагнитные двухпозиционные клапаны, разработанные для универсального управления сжатым воздухом, технической водой и смазочным маслом, доступны в двух зрелых структурных конфигурациях: прямого действия 2V025 и мембранные пилотные варианты 2V130 и 2V250. Эта линейка клапанов, изготовленная из прочных кованых латунных корпусов в сочетании с высокопроизводительными уплотнительными элементами, обеспечивает надежную работу переключения, включая запуск при нулевом давлении и регулирование высокого расхода в трубопроводе. Компактная модель прямого действия 2V025 использует конструкцию прямого электромагнитного привода, которая обеспечивает нормальное открытие при нулевом перепаде давления 0 МПа. Оснащенный износостойкими уплотнениями из фторкаучука VITON, он выдерживает слабые агрессивные среды и идеально адаптируется к трубопроводам низкого давления, вакуумным петлям и оборудованию для микропотоков распыления и охлаждения. В пилотных двигателях 2V130 и 2V250 для приведения в действие диафрагмы используется средний перепад давления, что обеспечивает значительную пропускную способность и низкое энергопотребление катушки; для них требуется минимальное пусковое давление 0,05 МПа, и в них используются уплотнения из нитрильного каучука NBR, идеально подходящие для обычных трубопроводов воды и сжатого воздуха. Во всех версиях используются изолированные катушки класса B со степенью защиты IP65 и быстрым откликом на переключение в течение 0,05 секунды. Несколько вариантов проводки (розетка DIN, свободные выводы, розетки для индикаторных ламп) и широкий выбор резьб от G1/8 до G1 дюйма обеспечивают гибкую установку на месте. Серия SOLH 2V, широко используемая в системах контроля вакуума, контурах охлаждающей воды оборудования, автоматической подаче воды в котлы, водозаборе воздушных компрессоров и отключении основного газожидкостного трубопровода, предлагает экономичные и стабильные общие решения по переключению жидкости для полного спектра жидкостных контуров промышленной автоматизации.

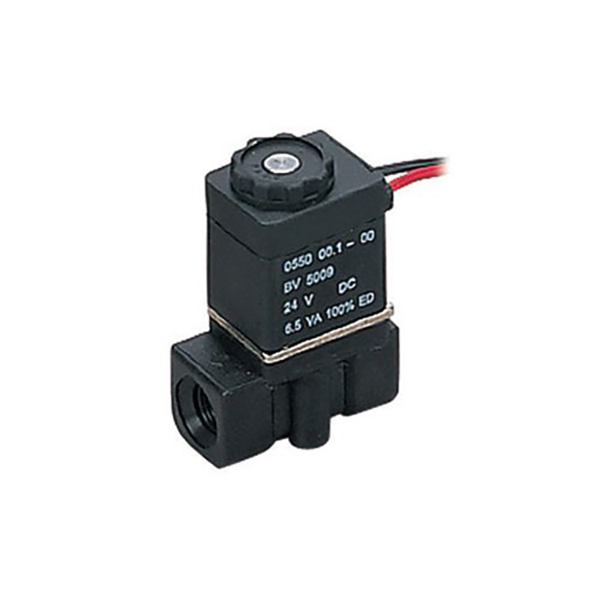

В мини-2/2-ходовых нормально закрытых электромагнитных клапанах прямого действия серии SOLH 2P используются корпуса клапанов из высокопрочного нейлона PA66 из конструкционного пластика, специально разработанные для недорогого автоматического переключения малого расхода сжатого воздуха, чистой воды и смазочного масла с низкой вязкостью. Обладая настоящими характеристиками запуска при нулевом давлении, клапан может нормально открываться при перепаде давления 0 МПа, эффективно устраняя зависимость от давления электромагнитных клапанов с пилотным управлением. В этой серии используется зрелая структура прямого электромагнитного привода. В состоянии отключения питания встроенная пружина сброса плотно сжимает сердечник клапана, поддерживая полностью закрытое состояние; При подаче питания электромагнитное притяжение быстро поднимает сердечник клапана, проводя трубопровод, причем все переключение завершается за 0,05 с, что обеспечивает сверхбыстрый отклик. В стандартной конфигурации используются износостойкие уплотнения из фторкаучука VITON, обладающие исключительной стойкостью к маслу, воде и слабым агрессивным средам; Уплотнение из нитрильного каучука NBR доступно в качестве дополнительной замены в зависимости от условий работы. Катушка достигает степени пыле- и водонепроницаемости IP65 с изоляцией класса B, что обеспечивает стабильную непрерывную работу во влажных цеховых условиях. С фиксированным расходным отверстием φ2,5 мм и значением CV 0,23 доступны две основные спецификации резьбы G1/8 и G1/4 в сочетании с различными вариантами проводки, включая стандартную розетку DIN, свободные выводы и розетки для индикаторных ламп, а также универсальные варианты напряжения переменного/постоянного тока для удовлетворения глобальных требований соответствия. Легкий компактный корпус подходит для установки внутри компактных модулей оборудования. Он широко используется в управлении источником воздуха вакуумного генератора, переключении подачи воздуха в небольшие цилиндры, контурах микроохлаждения оборудования, автоматическом распылении, автоматическом дренаже воздушного компрессора и небольших системах увлажнения, выступая в качестве экономичной миниатюрной альтернативы латунным клапанам серии 2V для управления жидкостью.

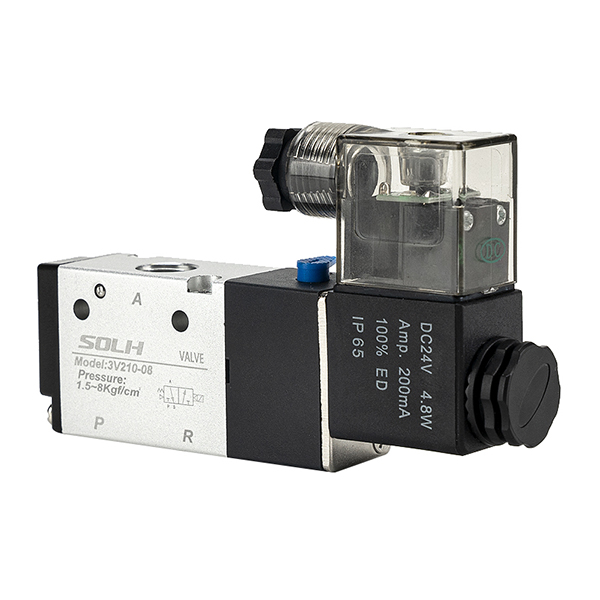

3/2-ходовые пневматические электромагнитные гидрораспределители серии SOLH 3V имеют конструкции как прямого, так и пилотного управления, специально предназначенные для привода цилиндров с пружинным возвратом одностороннего действия и переключения вакуумных пневматических цепей. В этой серии, доступной в нормально закрытой (NC) и нормально открытой (NO) конфигурациях, используются высокопрочные и легкие корпуса клапанов из алюминиевого сплава с компактной компоновкой, быстрым реагированием и степенью защиты от пыли и влаги IP65, которые действуют в качестве стандартного основного компонента управления для малых и средних пневматических систем автоматизации. Расположение портов соответствует универсальным отраслевым стандартам: P для основного воздухозаборника, A для рабочего порта, соединяющего цилиндры или вакуумные присоски, R для выпускного порта, оснащенного глушителями для снижения рабочего шума. Варианты 3V1 и 3V2 прямого действия поддерживают надежный запуск при нулевом давлении в пределах 0–0,8 МПа с временем переключения менее 0,05 с, что идеально подходит для газопроводов низкого давления и сценариев контроля вакуума при отрицательном давлении. Серия 3V100/3V200/3V300 с пилотным управлением отличается большей пропускной способностью и меньшим энергопотреблением катушки, требуя минимального входного давления 0,15 МПа для стабильного переключения, удовлетворяющего требованиям обычных пневматических контуров с высоким расходом. Вся серия, оснащенная кнопкой ручного управления в виде наперстка для удобной отладки на месте во время установки и обслуживания, поддерживает безмасляную работу со стабильными характеристиками уплотнения. Несколько спецификаций резьбы, включая M5, G1/8, G1/4 и G3/8, являются дополнительными, в сочетании с основными глобальными напряжениями переменного и постоянного тока, а также двумя режимами подключения: гнездом DIN и свободными проводами. Он может напрямую заменить традиционные пневматические пилотные клапаны 3A и ручные тяговые клапаны 3L без конструктивных модификаций, широко используются в механизмах зажима заготовки, переключении вакуумной адсорбции, защите пневматической блокировки и медленном управлении небольшими приводами.

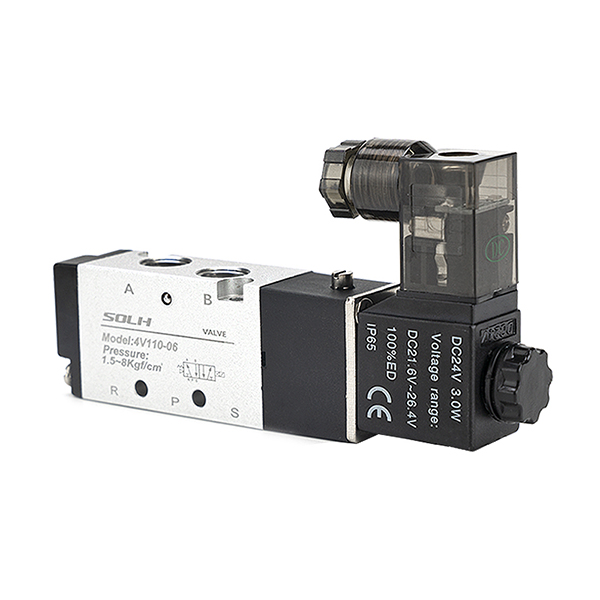

Пневматические гидрораспределители с пилотным управлением серии SOLH 4V представляют собой основные промышленные пневматические компоненты, охватывающие 5/2-ходовые двухпозиционные и 5/3-ходовые трехпозиционные конфигурации, специально оптимизированные для управления возвратно-поступательным движением, позиционирования в середине хода и удержания давления в пневматических цилиндрах двойного действия. Благодаря высокоточному сердечнику золотникового клапана и встроенной структуре пилотного срабатывания эта серия отличается низким сопротивлением трению, чувствительным переключением и низким энергопотреблением катушки, широко используется в автоматизированных сборочных линиях, упаковочном оборудовании, приспособлениях для позиционирования и общих системах пневматической передачи. Пятипортовая компоновка соответствует универсальным отраслевым стандартам: P служит основным входом подачи воздуха; A и B — два исполнительных порта, соединенные с передней и задней камерами цилиндров двойного действия для управления выдвижением и втягиванием; R и S — выхлопные отверстия, оснащенные глушителями для снижения шума при работе. 5/2-ходовой тип включает в себя варианты электрического управления с одной катушкой и варианты электрического управления с двойной катушкой. Клапаны с одним электрическим управлением полагаются на пружинный возврат для автоматического возврата при отключении питания, что идеально подходит для обычных возвратно-поступательных действий и приложений безопасного сброса. Двойные электрические регулирующие клапаны обладают памятью положения без пружин, устойчиво фиксируя текущее положение цилиндра после отключения питания для длительного позиционирования и удержания давления. Трехпозиционная версия 5/3-ходового механизма обеспечивает три дополнительных нейтральных режима: закрытый центр (тип C) блокирует все порты для блокировки подвески цилиндра и защиты от падения; центр выхлопа (тип E) соединяет порты A/B с вытяжными каналами для сброса давления и свободного перемещения во время ручного ввода в эксплуатацию; Центр давления (Тип P) подает сжатый воздух в оба рабочих порта для двунаправленного сбалансированного зажима. Доступные спецификации варьируются от 4V110 до 4V410 с размерами резьбы M5, G1/8, G1/4, G3/8 и G1/2. Вся серия оснащена пыле- и водонепроницаемыми катушками со степенью защиты IP65, поддерживающими основные напряжения переменного и постоянного тока, поддерживает безмасляную работу и оснащена кнопкой ручного управления для удобного тестирования и обслуживания на месте. Это универсальный стандартный распределитель для основной промышленной пневматической автоматизации.
