Серия пневматических компонентов

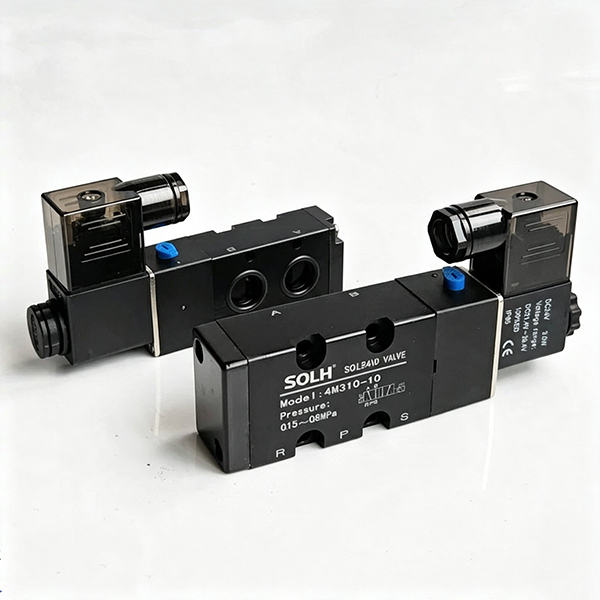

Пластинчатые 5/2-ходовые электромагнитные клапаны серии SOLH 4M строго соответствуют международным стандартам монтажа NAMUR и специально созданы для непосредственной сборки на пневматические приводы, приводящие в движение шаровые краны и дроссельные заслонки. Встроенное нижнее основание имеет предварительно встроенные воздушные каналы P, A, B, R1 и R2, что обеспечивает плавную стыковку с воздушными полостями привода без внешних трубок для рабочих портов A/B. Такая упрощенная компоновка значительно снижает рабочую нагрузку при прокладке трубопровода и количество потенциальных точек утечки воздуха по сравнению с обычными электромагнитными клапанами серии 4V с трубчатым соединением. В этой линейке используется конструкция внутреннего направляющего золотника с безмасляной работой, предлагаемая в конфигурациях с пружинным возвратом с одной витком (4M×10) и с памятью с двумя витками с фиксацией (4M×20), охватывающих три типоразмера: 4M100, основной 4M200 и 4M300 с высоким расходом. Варианты с одинарным электрическим управлением автоматически сбрасываются в исходное положение под напряжением пружины после отключения питания для сценариев безопасного сброса, в то время как версии с двойным электрическим управлением стабильно сохраняют свое положение переключения после отключения питания, чтобы поддерживать состояние открытия/закрытия клапана для долгосрочной блокировки трубопровода. Каждый блок оснащен боковой кнопкой ручного управления для удобного автономного ввода в эксплуатацию и тестирования при техническом обслуживании. Катушки поддерживают широко используемые в мире напряжения переменного и постоянного тока, имеют пыленепроницаемую и водонепроницаемую защиту IP65 и подходят для жестких условий работы при очистке воды, химических трубопроводах и общепромышленном переключении жидкостей. Эта серия по размерам совместима с основаниями коллекторов, общими с эквивалентной серией 4V, что позволяет устанавливать автономный привод или централизованную сборку клапанного блока через многопозиционные манифольды. Благодаря сертифицированному стандартному интерфейсу NAMUR, взаимозаменяемому с основной серией Airtac 4M, он служит специализированным согласованным компонентом управления для автоматического двухпозиционного регулирования пневматических шаровых и дроссельных приводов.

Компактный электромагнитный клапан с пилотным управлением SOLH 7V включает полные 5/2- и 5/3-ходовые варианты, включая пружинный возврат с одной катушкой, фиксацию двойной катушки и три центральные функции: центральное закрытие, центральный выпуск, центральную подачу давления. Он использует интегрированную конструкцию внутреннего централизованного выпускного канала с пропускной способностью примерно на 30% выше, чем у традиционных клапанов серии 4V, с откликом переключения ≤50 мс и максимальной рабочей частотой до 5 Гц. Катушки сверхмалой мощности выделяют меньше тепла для непрерывного включения: потребляемая мощность постоянного тока 0,7 Вт, переменного тока 1,1 ВА. Предлагается полноразмерная линейка от M5 до 3/8 дюйма, поддерживающая как стандартные резьбовые отверстия, так и быстроразъемные фитинги. Клапаны можно устанавливать индивидуально или штабелировать на многопозиционных алюминиевых коллекторах, чтобы сэкономить место в шкафу и упростить основные воздушные трубопроводы. Диапазон рабочего давления 0,15 ~ 0,8 МПа при рабочей температуре -20 ℃ ~ 70 ℃. Корпус клапана из литого под давлением алюминия обеспечивает длительный срок службы уплотнения, широко используется для переключения направления цилиндра и централизованного пневматического управления на всех автоматизированные производственные линии.

5-портовый электромагнитный клапан с пилотным управлением серии SOLH SY полностью взаимозаменяем с соответствующими клапанами SMC, включая модели SY3000 mini, SY5000 среднего уровня, SY7000 большого размера и SY9000 очень большого размера. Он обеспечивает полные варианты схемы: 5/2 с одинарной/двойной катушкой и 5/3 с тремя положениями с закрытым центром, функциями центрального выхлопа и центральной подачи давления. Стандартные катушки мощностью 0,35 Вт и дополнительные энергосберегающие катушки со сверхнизким энергопотреблением мощностью 0,1 Вт выделяют мало тепла для непрерывного включения. Внутренняя пилотная версия работает при давлении 0,1–0,7 МПа, а внешний пилотный вариант поддерживает вакуум -100 кПа. Золотник с герметичным зазором обеспечивает ресурс до 200 миллионов циклов переключения. Воздушные отверстия расположены сбоку, сверху и снизу для гибкой прокладки трубок. Клапаны имеют вставную защелкивающуюся конструкцию, совместимую с клапанными блоками коллектора SS5Y, что позволяет выполнять обслуживание одного клапана без разборки всего блока, со штекерным разъемом IP65 и базовым классом коллектора IP67. Оптимизированные внутренние направляющие обеспечивают поток примерно на 80 % выше, чем у устаревших клапанов, а встроенная сетка пилотного фильтра предотвращает застревание золотника пылью. Широко используется для переключения направления вращения цилиндров и централизованного пневматического управления в полупроводниковом, автомобильном сварочном, упаковочном и медицинском оборудовании.

2/2-ходовые нормально закрытые электромагнитные клапаны для жидкости серии SOLH 2S включают две полные линии: модели прямого действия с малым отверстием 030/050 и варианты с пилотным управлением большого диаметра 150–500, для автоматического двухпозиционного управления чистой водой, сжатым воздухом, охлаждающей жидкостью, смазочным маслом и слабоагрессивными жидкостями в трубопроводах. Версия прямого действия обеспечивает запуск при нулевом давлении без ограничения минимального перепада давления, отличается компактными размерами, универсальной монтажной ориентацией и быстрым переключением в миллисекундах, идеально подходит для применений с микропотоками низкого давления, таких как одноточечное охлаждение станков, микровоздушно-водяные отводы 3C и мини-очистное оборудование. Тип с пилотным управлением требует минимального перепада давления 0,05 МПа для полного открытия, обеспечивает сверхбольшой расход с маломощными низкотепловыми змеевиками, подходит для дренажных коллекторов воздушных компрессоров, основных линий оросительной воды и трубопроводов очистки циркулирующей воды с высоким расходом. Стандартные уплотнения из нитрильного каучука NBR оснащены дополнительными уплотнениями из пищевого этилен-пропиленового каучука (EPDM), устойчивыми к кислотам и горячей воде. Доступны несколько международных стандартов резьбы (PT/G/NPT) и глобальные универсальные напряжения катушки (12/24 В постоянного тока, 24/110/220 В переменного тока), поддерживаемые вилкой DIN и вариантами проводной проводки. Термостойкие катушки обеспечивают длительную непрерывную подачу напряжения. Рекомендации по выбору: прямого действия для трубопроводов со статическим давлением до 0,05 МПа и малым ответвительным расходом; версия с пилотным управлением для главных коллекторов G1/2 и выше со стабильным высоким давлением и большим циркуляционным расходом. Уплотнение из EPDM обязательно для горячей воды и пищевых жидкостей.

2/2-ходовой нормально закрытый электромагнитный клапан для жидкости серии SOLH 2W с цельным латунным корпусом включает модели прямого действия с малым отверстием 030/050 и варианты с пилотным управлением 150–500 с большим проходным отверстием, предназначенные для автоматического двухпозиционного управления трубопроводами чистой воды, сжатого воздуха, охлаждающей жидкости, смазочного масла и слабоагрессивных жидкостей. Версия прямого действия обеспечивает запуск при нулевом перепаде давления без ограничения минимального рабочего давления, отличается компактными размерами, универсальной ориентацией монтажа и миллисекундным высокочастотным переключением, идеально подходит для ветвей микропотока низкого давления, вспомогательных вакуумных водяных контуров и одноточечного охлаждения для небольших станков. Тип с пилотным управлением требует минимального пускового перепада давления 0,05 МПа, обеспечивает сверхбольшой расход с маломощными змеевиками с низким нарастанием температуры, подходит для главных дренажных линий воздушных компрессоров, главных контуров опрыскивания общей сборки и циркуляционных трубопроводов с высоким расходом для систем очистки воды. Стандартные уплотнения из нитрильного каучука NBR оснащены дополнительными термо- и кислотостойкими уплотнениями из пищевого этилен-пропиленового каучука (EPDM). Доступны несколько международных стандартов резьбы (PT/G/NPT) и полный диапазон напряжений катушек (12/24 В постоянного тока, 24/110/220 В переменного тока), которые поддерживаются штепсельными розетками DIN для проводки в шкафу и водонепроницаемыми проводами IP65 для оборудования, работающего на открытом воздухе во влажной среде. Термостойкие катушки обеспечивают непрерывную подачу питания в течение 24 часов без перегорания. Рекомендации по выбору: выбирать тип прямого действия для трубопроводов со статическим давлением ниже 0,05 МПа и микроточечным потоком; выберите вариант с пилотным управлением для главных коллекторов G1/2 и выше со стабильным высоким давлением и большой циркуляцией. Уплотнение из EPDM обязательно для горячей воды, очищенной воды и пищевых жидкостей.

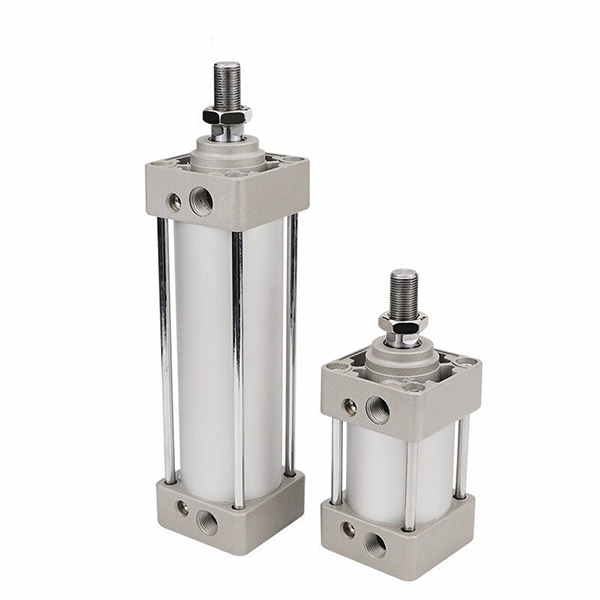

Легкий стандартный цилиндр рулевой тяги SOLH MBB представляет собой модернизированную легкую модель, на 10% легче, чем традиционная серия MB, и полностью соответствует стандартам ISO15552 для прямой замены импортных цилиндров рулевой тяги. Благодаря двойной регулируемой воздушной подушке и квадратным торцевым крышкам он обеспечивает высокую жесткость, низкий уровень шума и стабильную безмасляную работу, подходит для условий работы со средней нагрузкой и высокой частотой. Он охватывает множество вариантов и разнообразных вариантов монтажа, широко используемых в конвейерном оборудовании и машинах общей автоматизации. Благодаря развитому массовому производству и достаточному запасу, он поддерживает стабильные серийные поставки и экспорт по всему миру.

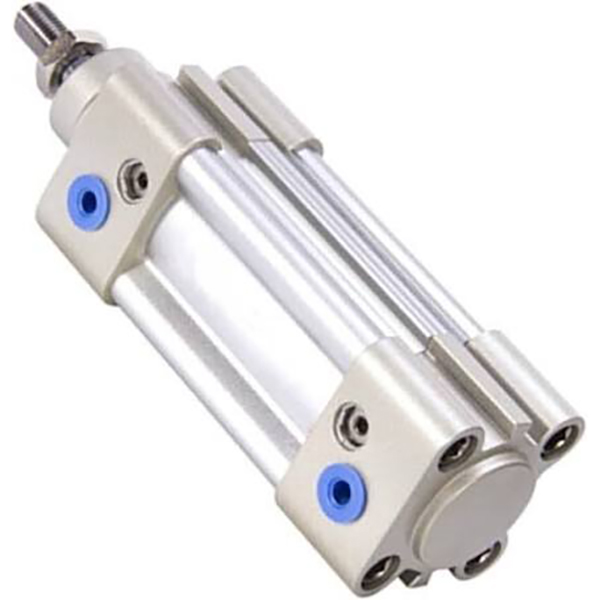

Профильный цилиндр без шпилек SOLH SAI соответствует стандарту ISO15552, взаимозаменяем по размерам с сериями FESTO DNC и SE. Он оснащен интегрированным алюминиевым корпусом М-образной формы, двусторонней регулируемой воздушной подушкой, эластичной подушкой PPV и двусторонними канавками для датчиков. Полные варианты включают одноштоковые, двухштоковые, регулируемые, запираемые цилиндры и цилиндры со встроенным клапаном SAIF. Он поддерживает безмасляную работу с низким пусковым давлением. Диаметр отверстия 32–200 мм, индивидуальный ход поршня до 2000 мм и различные варианты монтажа по стандарту ISO. Широко используется в упаковочном оборудовании, конвейерах и автоматизации станков. Стабильное массовое производство и достаточный запас делают его экономически эффективным линейным приводом общего назначения для экспортного оборудования автоматизации.

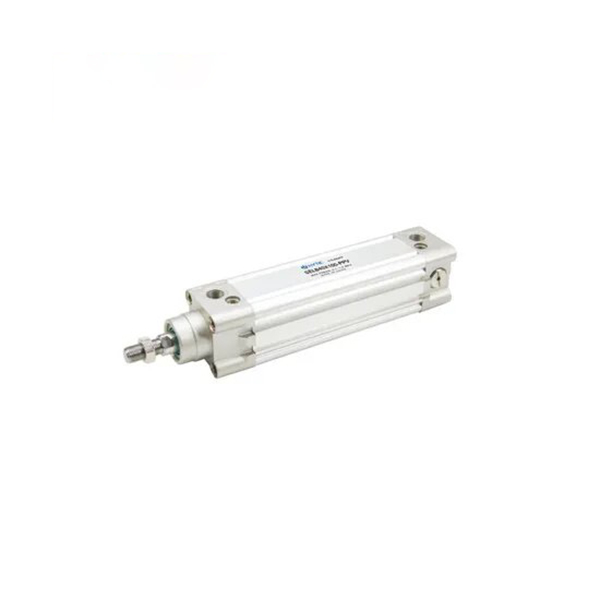

Стандартный квадратный цилиндр без шпилек SOLH SE соответствует стандартам ISO15552 и VDMA24562, напрямую взаимозаменяем с сериями FESTO DNC и SMC CP96S. Встроенный квадратный алюминиевый корпус обеспечивает высокую жесткость, оснащен двусторонней регулируемой воздушной подушкой и трехсторонними канавками для датчиков для гибкой установки. Варианты включают одинарный, двойной шток, регулируемый ход и блокируемый тип BSE, подходящий для средне-тяжелых нагрузок и длинноходовых высокочастотных применений. Ствол с твердым анодированием поддерживает работу без масла и имеет несколько вариантов крепления, широко применяемых в станках, упаковке и автоматизации конвейеров. Индивидуальное обслуживание длинноходных изделий, достаточный запас и стабильные оптовые поставки для мировых производителей средств автоматизации.

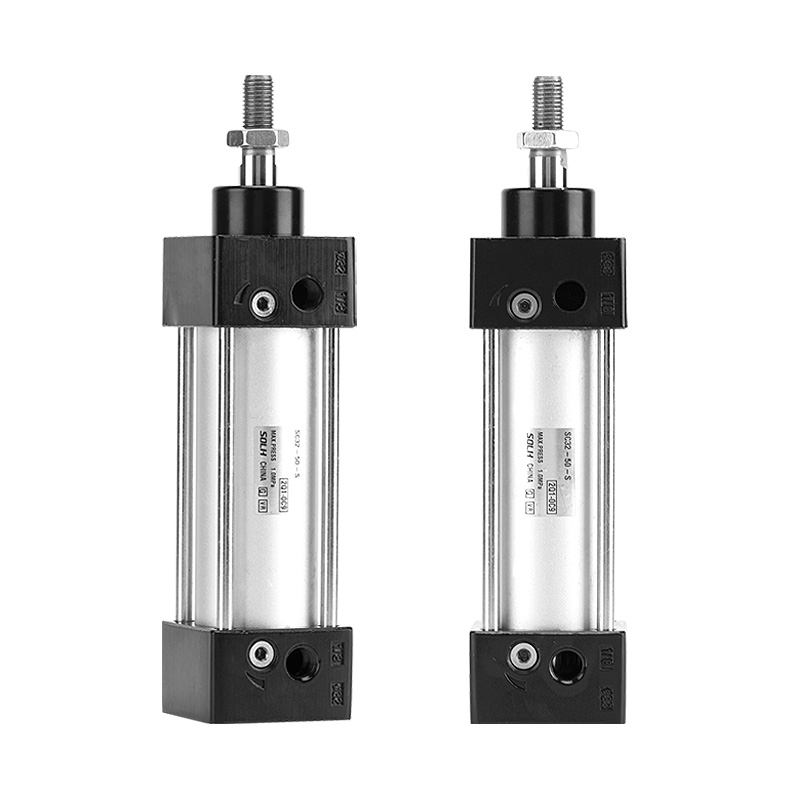

Стандартный цилиндр экономичной рулевой тяги SOLH SC оснащен четырьмя рулевыми тягами для крепления торцевых крышек с высокой жесткостью и ударопрочностью, широко применяемыми в качестве пневматического привода общего назначения. Размеры отверстий варьируются от 32 до 250 мм, оснащены двухсторонней регулируемой воздушной подушкой для снижения ударов и шума. Варианты включают одинарный шток, двойной шток SCD, регулируемый ход SCJ и запираемый цилиндр SCL. Встроенное магнитное кольцо опционально для магнитных переключателей CMSG/DMSG, поддерживающее работу без масла. Корпус короче, чем у профильных цилиндров ISO, равного диаметра и по конкурентоспособной цене. Доступно несколько типов крепления для толкания, перемещения и позиционирования на конвейере, упаковочных и сборочных линиях. Достаточный запас поддерживает оптовые экспортные заказы.
