Серия пневматических компонентов

Пневматические цилиндры SOLH DNC без рулевой тяги строго соответствуют международным стандартам ISO 15552 и VDMA 24562 и идеально взаимозаменяемы с основными европейскими стандартными цилиндрами для бесшовной модернизации оборудования и экспортных проектов за рубежом. Интегрированный квадратный алюминиевый профиль высокой жесткости убирает открытые тяги, обеспечивая более высокую структурную устойчивость и аккуратную компоновку, а встроенные двусторонние канавки для датчиков обеспечивают удобную установку магнитного переключателя. Стандартные двухсторонние регулируемые воздушные подушки PPV эффективно смягчают инерционные столкновения во время высокоскоростного возвратно-поступательного движения в тяжелых условиях; Композитное уплотнение премиум-класса с низким коэффициентом трения обеспечивает безмасляную работу с общим рабочим ходом, достигающим 4000 км, и точностью повторного позиционирования в пределах ±0,05 мм. Дополнительные конфигурации включают квадратный стержень, предотвращающий вращение, двойной стержень, блоки фиксации положения и торцевые механические замки. Наше стабильное массовое производство гарантирует достаточные спотовые запасы, широко используемые в автомобильной автоматизации, прецизионной электронике, упаковочном оборудовании и автоматизированных производственных линиях европейского стандарта, требующих стабильной работы с длительным циклом.

Пневматические цилиндры бесстержневого профиля серии SOLH SI строго соответствуют международным стандартам ISO 15552 (ранее ISO 6431) и VDMA 24562 и идеально взаимозаменяемы с цилиндрами серий Festo DNC, SE и DSBA в качестве экономичной альтернативы среднего уровня. Корпус цилиндра, изготовленный из интегрированного звездообразного квадратного профиля из алюминиевого сплава без открытых рулевых стержней, обеспечивает превосходную структурную жесткость, выдающиеся характеристики защиты от скручивания и прогиба, а также аккуратный, устойчивый к коррозии внешний вид, идеально подходящий для аккуратного расположения бок о бок на автоматизированных линиях. Встроенные специальные пазы для датчиков с обеих сторон поддерживают прямую установку магнитных переключателей AirTAC CMSE, DMSE и CS1 без дополнительных монтажных кронштейнов. Оснащенный стандартными двусторонними регулируемыми вручную воздушными подушками в сочетании с эластичными амортизаторами PPV, он эффективно смягчает инерционные удары и подавляет шум во время высокоскоростного возвратно-поступательного движения в тяжелых условиях. Двойная система компенсационного уплотнения премиум-класса Y-типа обеспечивает сверхнизкое пусковое давление 0,1 МПа и стабильную длительную работу без масла. Его твердохромированный стальной поршневой шток 45# отличается превосходной стойкостью к износу и ржавчине. Полная линейка индивидуальных вариантов включает в себя двойной синхронный шток SID, модель SIJ с регулируемым ходом, версию SIL с фиксацией положения, привод со встроенным клапаном-цилиндром SIF и квадратный поршневой шток с защитой от скручивания SIQ для удовлетворения разнообразных промышленных требований. Вся серия по умолчанию оснащена встроенным магнитным кольцом для обратной связи о положении поршня в реальном времени и управления связью с ПЛК. Широко применяемый в экспортном оборудовании европейского стандарта, автоматизированной сборке, упаковке, погрузочно-разгрузочных работах и ​​вспомогательном приводе станков, он сочетает в себе надежную работу и конкурентоспособную цену, заменяя традиционные цилиндры SC с рулевой тягой и дорогие импортные цилиндры DNC.

Цилиндр с профилем рулевой тяги SOLH CP96S соответствует стандартам ISO15552 и VDMA24562 и полностью взаимозаменяем с оригинальной серией CP96S. Разработанный с двойной буферной системой, сочетающей регулируемую воздушную подушку и резиновую подушку, он обеспечивает низкий уровень шума и мягкий удар при высокоскоростном и высокочастотном возвратно-поступательном движении со скоростью 50 ~ 1000 мм/с. Алюминиевый корпус со встроенной рулевой тягой на 15% легче обычных цилиндров с рулевой тягой, обладает высокой жесткостью и превосходной устойчивостью к смещенным нагрузкам. Варианты включают стандартный тип с одной тягой и модель с двойной тягой с защитой от скручивания CP96SD. Встроенное магнитное кольцо опционально для датчиков M9B/A93; Доступны высокотемпературные версии поршневых штоков и штоков из нержавеющей стали. Диаметр отверстия 32~125 мм, ход по индивидуальному заказу до 2000 мм. Широко используется в станках и системах автоматизации тяжелой упаковки для глобальной замены оборудования.

Ультратонкий линейный цилиндр скольжения SOLH HLH с боковой L-образной направляющей оснащен встроенной односторонней шариковой направляющей с рециркуляцией и тонким низкопрофильным корпусом для экономии места для установки, а также пневматическими направляющими двойного действия, предназначенными для точного позиционирования при небольших нагрузках. Размеры отверстий варьируются от 6, 10, 16 до 20 мм со стандартным ходом 5–60 мм, рабочим давлением 0,15–0,7 МПа и рабочей температурой от -20 ℃ до 70 ℃. Корпус цилиндра оснащен монтажными резьбовыми отверстиями в 4 направлениях и воздушными отверстиями с 3 сторон для гибкого расположения трубопроводов. Направляющая каретка оснащена резьбовыми отверстиями для крепления и отверстиями для позиционирующих штифтов на верхней и передней поверхностях. В стандартную комплектацию входит встроенное магнитное кольцо с двумя боковыми пазами для установки магнитных герконов. Плавающее соединение между штоком поршня и кареткой устраняет боковую боковую нагрузку и обеспечивает превосходную прямолинейность и точность предотвращения вращения. По сравнению с серией HLQ с двумя направляющими, HLH имеет более тонкий контур для ограниченного узкого пространства, широко применяется в мини-инспекционных стендах для 3C и полупроводников, легких нажимных зажимных устройствах и механизмах возвратно-поступательного позиционирования внутри компактных автоматизированных машин.

Двухвальные направляющие цилиндры SOLH HLQ / HLQL оснащены линейными направляющими с шариками с рециркуляцией, включая компактную стандартную версию HLQ с боковым цилиндром и сверхжесткую симметричную модель HLQL. Размеры отверстий варьируются от 6 до 25 мм с ходом 10–150 мм. Конструкция сдвоенного параллельного поршневого штока обеспечивает сильную тягу и превосходные характеристики защиты от скручивания и вращения. Встроенный плавающий шарнир между поршнем и кареткой компенсирует эксцентричные боковые нагрузки. В основании имеются монтажные резьбовые отверстия в трех направлениях, а на направляющей каретке имеются монтажные отверстия для крепления приспособлений на нескольких поверхностях и позиционирующие штифты; Боковые слоты для магнитных герконов и встроенный магнит входят в стандартную комплектацию. Доступны несколько вариантов буферов: двойной или одинарный регулируемый воздушный буфер, гидравлический амортизатор и внешние стопорные блоки для плавного возвратно-поступательного движения и высокой точности повторного позиционирования. HLQ подходит для средних и небольших грузов в условиях ограниченного пространства, а симметричный HLQL выдерживает большие нагрузки и сильное эксцентриковое смещение. Широко используется для автоматического переноса, прецизионного зажима и линейного позиционирования в 3C, полупроводниковом сборочном и испытательном оборудовании.

Двухвальные направляющие цилиндры SOLH HLS / HLSL оснащены поперечными роликовыми направляющими с линейным контактом, обеспечивающими гораздо более высокую жесткость, точность повторного позиционирования и устойчивость к эксцентричной нагрузке, чем модели с шариковыми направляющими HLQ. Доступны два варианта: стандартный HLS с боковым компактным цилиндром для средних и малых нагрузок без сильного смещения; симметричный HLSL с центрированным цилиндром и двумя параллельными роликами для тяжелых нагрузок, большого эксцентрикового крутящего момента и требований сверхточности. Размеры отверстия составляют 6–25 мм, ход поршня 10–150 мм. Двойные поршневые штоки обеспечивают мощную тягу и устойчивость к скручиванию, а встроенные плавающие шарниры устраняют напряжение бокового отклонения. Основание поддерживает монтажные отверстия в трех направлениях, на направляющей каретке предусмотрена резьба для крепления на нескольких поверхностях и позиционирующие штифты, а магнитное кольцо и пазы для датчиков входят в стандартную комплектацию. Регулируемые воздушные буферы, гидравлические амортизаторы и внешние механические упоры являются дополнительными аксессуарами. Диапазон рабочих температур от -20℃ до 70℃. Широко используется в полупроводниковой промышленности, медицинской автоматизации, станках и других сверхточных станциях перемещения и зажима для тяжелых условий эксплуатации.

Реечный поворотный привод SOLH MSQ полностью взаимозаменяем с эквивалентными поворотными столами SMC. Приведенный в движение симметричной конструкцией двухпоршневой зубчатой ​​рейки, он генерирует в 3–4 раза больший крутящий момент и превосходную радиальную и осевую грузоподъемность по сравнению с лопастными цилиндрами CRQ. Доступны два класса: стандартная серия MSQB с допуском H9 и высокоточная серия MSQA с посадкой H8 и точностью повторного позиционирования ±0,01 мм. Поворотный стол предварительно обработан с отверстиями для установочных штифтов и резьбовыми отверстиями для крепления, а также центральным сквозным отверстием для прокладки проводов и трубок. Оснащен двусторонними винтами регулировки угла для бесступенчатой ​​регулировки диапазона поворота от 0 до 190°, варианты с фиксированным поворотом 90°/180° являются дополнительными. Предлагаются два решения по демпфированию: стандартные резиновые амортизаторы и встроенные гидравлические амортизаторы с суффиксом-R (L с низкой кинетической энергией / H с высокой кинетической энергией). Схемы с двумя трубопроводами включают порты на торце по умолчанию и порты на передней стороне E. Встроенные магнитные кольца поддерживают герконовые переключатели M9BW для передачи сигналов обратной связи по положению в ПЛК. Типоразмеры варьируются от 10 до 200, предварительно заполнены долговечной смазкой для работы без смазки. Широко применяется для оптического контроля печатных плат, прецизионного позиционирования микрочипов, переключения направления упаковки, переворачивания заготовок станков и поворотных соединений на концах мини-манипуляторов для автоматизации индексации, поворота и многоугольного позиционирования.

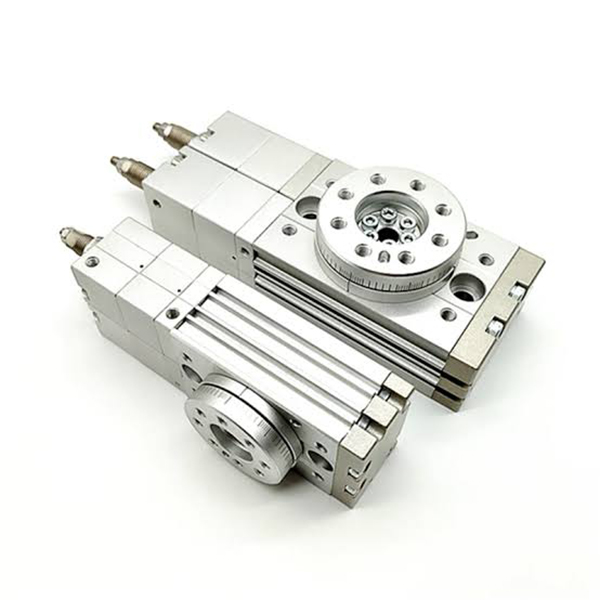

Трехпозиционные реечные пневматические поворотные цилиндры SOLH MSZ представляют собой специальные поворотные приводы, разработанные для достижения трехточечного фиксирующего позиционирования (левый предел / промежуточный упор / правый предел), устраняя ограничения обычных двухпозиционных поворотных цилиндров, не имеющих позиционирования в середине станции. Для этой серии требуется только один 5/3-ходовой электромагнитный клапан с центральным давлением для переключения полного положения, что исключает необходимость сложных пневматических цепей с двумя клапанами, что упрощает компоновку системы и снижает общие затраты на проектирование. Промежуточное положение блокировки поддерживает точную регулировку угла ±10°, а пределы перемещения влево и вправо настраиваются отдельно в пределах 0–95°, обеспечивая гибкое позиционирование под разными углами. Он подразделяется на четыре спецификации: базовый MSZB, высокоточный MSZA, резиновый буфер MSZB-R и гидравлический буфер MSZA-R. Внутренняя конструкция с двумя зубчатыми рейками и двумя поршнями эффективно устраняет люфт шестерни и обеспечивает стабильный крутящий момент при частом переключении положений. Встроенная поворотная пластина оснащена зарезервированными отверстиями для установочных штифтов для непосредственной установки заготовки, а также центральным полым сквозным отверстием для аккуратной прокладки проводов и воздушных трубок. Стандартные боковые пазы для датчиков подходят для магнитных переключателей D-M9B и D-A93 для реализации обратной связи в реальном времени с трех рабочих станций. MSZA может похвастаться точностью позиционирования до ±0,02 мм, а варианты с гидравлическим буфером идеально поглощают большую энергию столкновения для высокоскоростного вращения в тяжелых условиях. Благодаря безмасляной самосмазывающейся конструкции, обеспечивающей длительную стабильную работу, этот поворотный цилиндр широко используется при сортировке заготовок, индексации нескольких станций, электронном контроле позиционирования и упаковке автоматизированных процедур поворота рулевого управления.

Поворотный цилиндр SOLH HRQ с двумя поршнями и реечным механизмом включает микроразмеры HRQ2/3/7 и средние и большие HRQ10~HRQ200 с плавно регулируемым углом поворота 0~190°. Он выдает более высокий крутящий момент и более высокую изгибающую/радиальную нагрузку, чем лопастные поворотные приводы. Доступны три конфигурации: базовый механический стопорный буфер (недорогой для легких условий эксплуатации на низких скоростях), - Встроенный гидравлический амортизатор (точное остановление при тяжелых нагрузках на высоких скоростях) и - Гидравлическая версия A(S) с торцевыми крышками из нержавеющей стали для влажных и слегка агрессивных сред. Поворотный стол имеет центральное сквозное отверстие для трубок и проводов, а также боковые разъемы для датчиков, совместимые с универсальными магнитными герконами. В моделях Micro предусмотрены нижние монтажные отверстия, а в моделях среднего/большого размера предусмотрены многосторонние монтажные краны для гибкой компоновки. Предварительно заполненная долговечная смазка обеспечивает работу без смазки. Выбор требует одновременной проверки крутящего момента, радиальной/осевой нагрузки и изгибающего момента. Широко используется для ротационного индексирования при автоматической сборке, сортировке материалов, укупорке упаковки и станциях переворота приспособлений.
