Серия пневматических компонентов

Параллельный пневматический захват с линейной направляющей SOLH HFZ напрямую взаимозаменяем с серией SMC MHZ2. В нем используется двухпоршневая реечная синхронная передача, интегрированная с шариковой линейной направляющей, обеспечивающая высокую жесткость и отличную устойчивость к смещенным нагрузкам. Доступны три варианта управления: стандартный HFZ двойного действия; нормально закрытый HFSZ одностороннего действия (пружина удерживает заготовку при отключении воздуха); нормально открытый ХФТЗ одностороннего действия (пружина освобождает заготовку при потере воздуха). Размеры отверстий варьируются от 6 до 40 мм с точностью повторного позиционирования ±0,01~±0,02 мм. Несколько вариантов монтажа включают нижний отвод, боковой монтаж и сквозное отверстие типа N. Двусторонние канавки для датчиков и встроенные магнитные кольца поддерживают магнитные переключатели серии M9 для обратной связи «открыто/закрыто». Подходит для внешнего зажима и внутреннего расширяющегося захвата. Дополнительные аксессуары включают пылезащитные чехлы, высокотемпературные уплотнения и пищевую смазку NSF-H1. Эффективная сила зажима снижается при увеличении вылета губок; При расчете нагрузки требуется коэффициент безопасности ≥1,5. Широко применяется на концевых эффекторах роботов, электронике 3C, прецизионном оборудовании, станциях прецизионного захвата для литья под давлением и автоматизации упаковки, особенно для применений, требующих безопасного удержания или отпускания при отключении питания, а также условий работы с нагрузками с боковым смещением.

В экономичном параллельном пневматическом захвате рычажного типа SOLH HFP используется механическая рычажная передача в качестве экономичного и легкого решения для захвата. Размеры отверстий охватывают 10/16/20/25/32 мм. Захваты закрываются, когда поршень выдвигается, и открываются при втягивании; усилие зажима на 20–30 % выше, чем усилие открытия, что обеспечивает надежное удержание заготовки. Монтажные отверстия имеются на трех сторонах: сбоку, снизу и сзади. Встроенные постоянные магниты работают с магнитными переключателями CS1-G для обратной связи о состоянии «открыто/закрыто». Металлические фрикционные изолирующие пластины уменьшают истирание и адаптируются к непрерывной работе с большим количеством циклов. Позиционируясь как экономичная альтернатива захватам с линейными направляющими, таким как HFZ и MHZ2, он подходит для экономичных применений с легкими и средними нагрузками. Рекомендуется периодическая смазка шарниров рычагов. Широко используется для высокочастотной обработки пластиковых деталей 3C, миниатюрной штампованной фурнитуры и небольших упаковочных компонентов. Не рекомендуется для условий с постоянными тяжелыми смещенными нагрузками или требованиями сверхвысокой точности сборки.

Пневматический захват SOLH HFY Y-типа с поворотным шарниром служит экономичной сменной альтернативой SMC MHC2. Приводится в движение однопоршневым шарнирным рычагом с усилением крутящего момента рычага. Предлагаются два варианта: HFY двойного действия и нормально открытый HFTY одностороннего действия. Диапазон поворота достигает +30°/-10° с общим эффективным углом поворота около 40°. Встроенные регулируемые дроссельные клапаны позволяют независимо регулировать скорость открытия и закрытия, а точность повторного позиционирования достигает ±0,02 мм. Размеры отверстий охватывают 6/10/16/20/25/32 мм. Доступны три монтажные поверхности (снизу, сбоку, сзади). Встроенные магнитные кольца совместимы с магнитными переключателями CMSH и DS1-G для обратной связи по предельному сигналу. Он идеально подходит для захвата внешней упаковки круглых, изогнутых и нестандартных миниатюрных деталей в ограниченном пространстве для установки и в условиях высокочастотной обработки легких грузов. При выборе обратите внимание, что с увеличением вылета кулачка зажимной момент уменьшается; Для проверки нагрузки требуется коэффициент безопасности ≥1,5. По сравнению с оригинальным MHC2, HFY имеет немного меньший угол поворота, но поддерживает трехсторонний монтаж с более выгодной ценой. Рекомендуется использовать оригинальный MHC2, если требуется более широкий диапазон поворота или функция удержания нормально закрытого состояния при выключении питания.

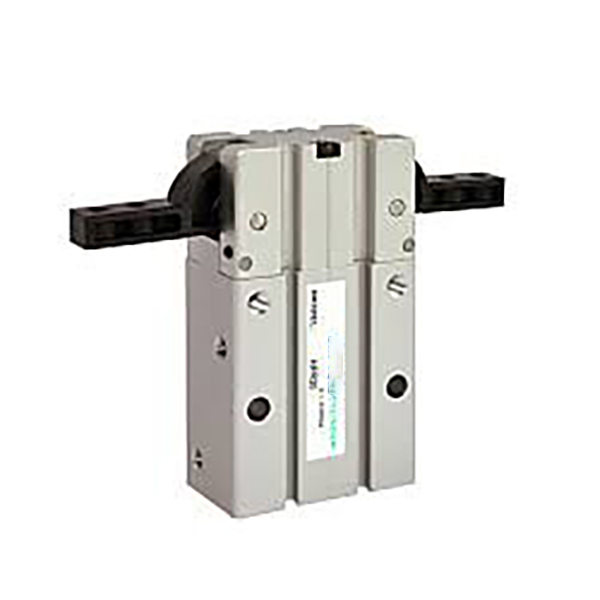

Пневматический захват с поворотным рычагом SOLH HFR с широким раскрытием на 180° приводится в движение поршневым рычагом для вращения челюстей. Каждая челюсть поворачивается на 90°, образуя прямую линию при полном открытии, что обеспечивает максимальный зазор и исключает механическое вмешательство во время захвата и размещения. Диаметры отверстий составляют 10/16/20/25/32 мм с конструкцией исключительно двойного действия. Угол закрытия -2°~-5° обеспечивает стабильный зажим. Доступны три монтажные поверхности (боковая, нижняя, задняя); Расположение отверстий для штифтов на основании повышает точность сборки, а монтаж через отверстие с суффиксом N не является обязательным. Все модели оснащены встроенными постоянными магнитами и пазами для датчиков, совместимыми с магнитными переключателями CMSH. Оптимизированная пыленепроницаемая конструкция щек и антифрикционные металлические сепараторы обеспечивают срок службы более 5 миллионов циклов в условиях умеренно запыленной мастерской. Широко используется для захвата и перемещения заготовок с глубокими полостями, больших пластиковых корпусов и коробчатых материалов. Поворотный захват MHW2 с зубчатым приводом можно рассматривать для применений со средней нагрузкой, если не требуется большой запас хода. При расчете крутящего момента необходимо зарезервировать минимум 30% запаса прочности; Увеличенный вылет губок значительно снижает эффективный момент зажима.

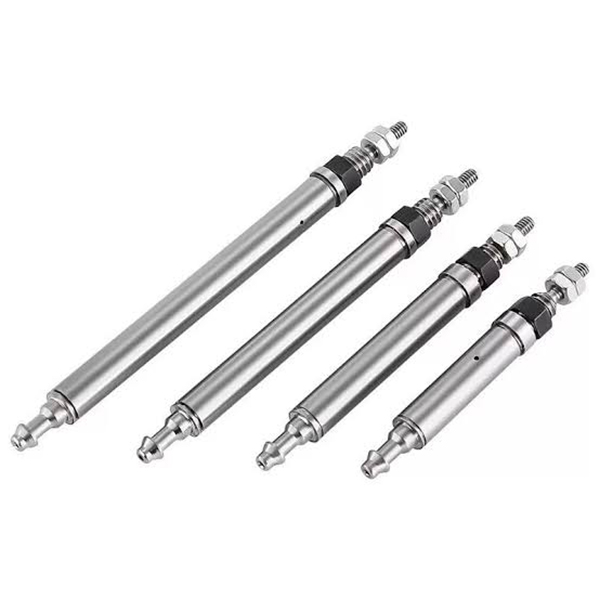

Сверхминиатюрный штифтовый пневматический цилиндр SOLH CJ1 взаимозаменяем с эквивалентными моделями SMC, предлагаемыми с размерами внутреннего диаметра φ2,5 и φ4. φ2,5 предназначен только для пружинного возврата одностороннего действия, тогда как φ4 поддерживает версии как одностороннего, так и двойного действия. Тонкий и сверхлегкий (2–3,5 г), он не имеет встроенной подушки для быстрого реагирования. Воздушное отверстие на стороне стержня можно повернуть на ±90° для облегчения прокладки трубок. Внешняя резьба на обоих концах обеспечивает прямое осевое крепление без дополнительных кронштейнов. Он обеспечивает усилие от 0,64 до 6,3 Н при давлении 0,5 МПа и подходит для микронагрузок до 100 г, чтобы избежать ударных повреждений хрупких крошечных заготовок. Уплотнения из NBR обеспечивают безмасляную работу и обеспечивают чистую окружающую среду. Широко применяется в высокочастотных двухтактных задачах с коротким ходом, включая тестирование долговечности кнопок 3C, выброс чипа, позиционирование микрокомпонентов, точную настройку инструментов и миниатюрные приводы для медицинских устройств. При выборе рекомендуется использовать коэффициент запаса прочности по тяге не менее 50%.

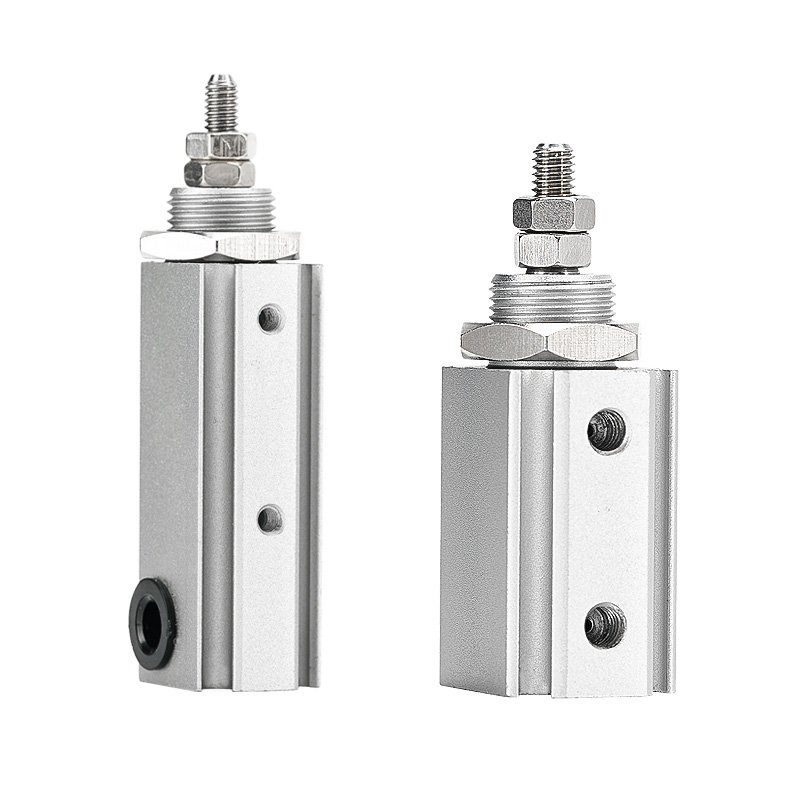

Компактный пневматический цилиндр двойного действия со штифтом SOLH CJP2 полностью взаимозаменяем с эквивалентными моделями SMC. Размеры отверстий включают Ø4/6/10/16 мм, разделенные на CJP2 (без магнита) и CDJP2 (встроенное магнитное кольцо). Конструкция чистого двойного действия оснащена резиновыми подушками на обоих концах для снижения ударов и шума. По сравнению с устаревшей серией CJP, она имеет более короткую конструкцию кузова и обеспечивает снижение веса на 55–65 %. Доступны шесть стилей монтажа: базовый, панельный, фланцевый, на лапах и другие, подходящие для встроенной установки, осевого крепления и боковой сборки. Все размеры поставляются с магнитными кольцами; даже вариант с минимальным Ø4 поддерживает двойные магнитные переключатели серии M9 для двунаправленной обратной связи по положению. Ствол из твердого анодированного алюминия и уплотнения из NBR обеспечивают безмасляную работу со сроком службы более 3 миллионов циклов и устойчивой двунаправленной тягой. Широко используется для двунаправленных двухтактных операций с коротким ходом, таких как выброс микрокомпонентов в 3C-индустрии, испытание кнопок на долговечность, прецизионная настройка инструментов и миниатюрные приводы для медицинского оборудования. При выборе необходимо зарезервировать минимум 30% запаса прочности по нагрузке. Если требуется пружинный возврат, выберите CJP одностороннего действия, а также ультрамини-цилиндр CJ1 для чрезвычайно ограниченного и сверхлегкого грузового пространства.

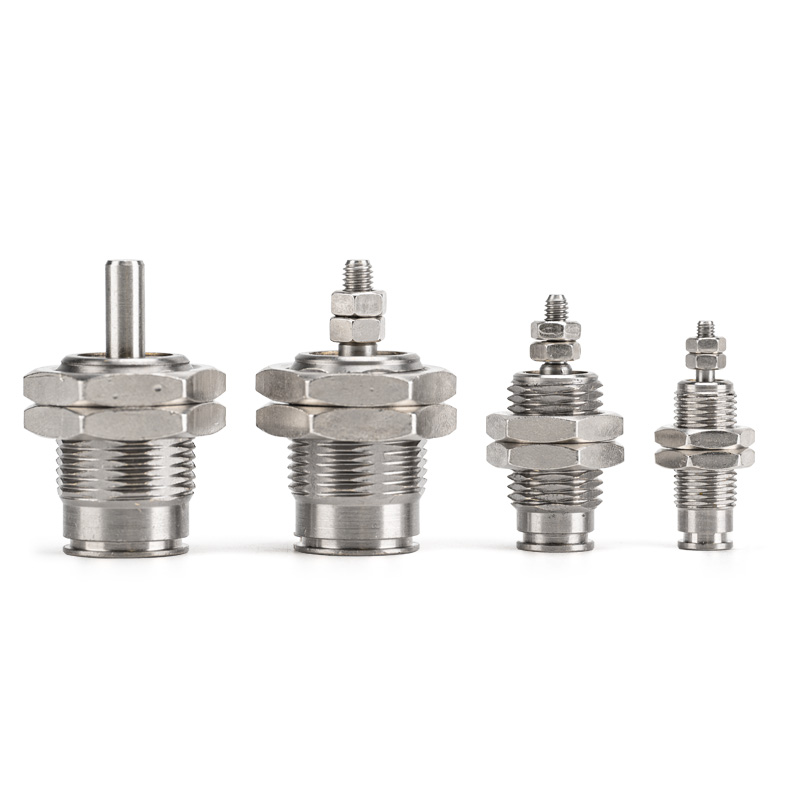

Пневматический цилиндр одностороннего действия SOLH CJP с микроштифтом и пружинным возвратом полностью взаимозаменяем с эквивалентными моделями SMC. Размеры отверстий охватывают Ø4/6/10/16 мм, включая варианты CJP (без магнитного кольца) и CDJP (встроенное магнитное кольцо). Конструкция одностороннего действия выдвигается при подаче воздуха и автоматически втягивается с помощью пружины при отключении воздуха с функцией безопасности сброса при отключении питания. Без встроенной подушки он обеспечивает быстрый отклик и максимальную частоту циклов до 250 циклов в минуту. Доступны два способа монтажа: монтаж на панели B и монтаж заподлицо S. Ультракороткий корпус можно встроить внутрь оборудования, чтобы сэкономить место для установки. Цилиндр из твердой анодированной латуни и уплотнения из NBR обеспечивают безмасляную работу в чистой среде со сроком службы более 3 миллионов циклов. Широко используется для однонаправленного выброса, остановки позиционирования, привода миниатюрных приспособлений, испытаний на долговечность кнопки 3C и других однонаправленных срабатываний с коротким ходом. При выборе рекомендуется запас прочности по тяге минимум 50%. Выберите модель двойного действия CJP2 для двунаправленного движения «тяни-толкай» и сверхминиатюрный цилиндр CJ1 для сверхлегкой полезной нагрузки в чрезвычайно ограниченном пространстве.

Мини-пневматический цилиндр перьевого типа SOLH CDJ2 из нержавеющей стали полностью взаимозаменяем с серией SMC CJ2, доступен с размерами отверстий φ6/10/16 со встроенным магнитным кольцом, совместимым с магнитными позиционными переключателями. Изготовлен из цилиндра и поршневого штока из нержавеющей стали 304, обеспечивающих устойчивость к ржавчине и умеренные антикоррозийные свойства, подходит для влажной, пищевой, медицинской и чистой среды. Конструкция гофрированной торцевой крышки без стяжек обеспечивает компактность и легкость. Полные варианты включают стандартный тип CDJ2B двойного действия, CDJ2E одностороннего действия с пружинным возвратом, CDJ2ET с пружинным выдвижением одностороннего действия и невращающийся шестигранный шток поршня CDJ2KB для предотвращения проворачивания. Стандартная резиновая подушка; Воздушная подушка Z является дополнительной для φ10/16, чтобы уменьшить удар на высокой скорости. Минимальное пусковое давление достигает 0,06 МПа, что обеспечивает непрерывную безмасляную работу со сроком службы более 5 миллионов циклов. Доступен полный набор монтажных принадлежностей, включая фланец, кронштейн для опоры и двойную скобу. По сравнению с мини-цилиндрами C85 и MI, CDJ2 обеспечивает более широкие характеристики и лучшую экономическую эффективность. Широко используется для высокочастотного линейного двухтактного движения в оборудовании с ограниченным пространством для 3C-тестирования, в пищевом оборудовании и медицинской автоматизации. При выборе рекомендуется обеспечить запас прочности не менее 50 % по тяге.

Невращающийся мини-цилиндр SOLH CJ2K из нержавеющей стали относится к семейству цилиндров CJ2 и имеет полную взаимозаменяемость с импортным оригинальным CJ2K. Размеры отверстий охватывают Φ10 и Φ16. Оснащен шестиугольным поршневым штоком и встроенной направляющей для механической защиты от перекручивания. Допуск на поворот: ≤±1,5° для Φ10 и ≤±1° для Φ16, что исключает проблемы отклонения нагрузки, возникающие в обычных цилиндрах с круглым штоком во время возвратно-поступательного движения. Изготовлен из нержавеющей стали 304, устойчив к ржавчине и влаге, имеет тонкий и компактный контур. Три режима работы являются дополнительными: двойного действия, пружинного возврата одностороннего действия и пружинного растяжения одинарного действия. Встроенное магнитное кольцо является дополнительным и совместимо с магнитными переключателями M9BW для обратной связи по положению. Стандартные резиновые подушки на обоих концах; безмасляная работа, поддерживаемая механическим сроком службы до 8 миллионов циклов. Доступно несколько вариантов монтажа, включая базовый тип, крепление на ножке, фланцевое крепление и крепление с двойной скобой. Идеально подходит для применений, требующих фиксированного углового положения концевых приспособлений, таких как проталкивание плоского приспособления в системе автоматизации 3C, линейная подача камер для оптического контроля, транспортировка заготовок внутри направляющих пазов и выталкивание плоских заготовок. Стандартный цилиндр с круглым штоком CJ2 рекомендуется использовать, если ограничение угла не требуется и приоритетом является экономическая эффективность. Следует избегать чрезмерной радиальной боковой нагрузки на шток поршня, чтобы предотвратить истирание направляющей втулки и ухудшение точности предотвращения вращения.
