Серия пневматических компонентов

Сверхкомпактный цилиндр свободного крепления SOLH CDUJB разработан для оборудования с ограниченным пространством для установки. По сравнению с обычной серией CU, ее длина уменьшена на 64%, а объем — на 70%. Квадратный компактный корпус поддерживает прямой монтаж на несколько поверхностей без дополнительных кронштейнов. В линейку продукции входят немагнитные CUJB, CDUJB с магнитами и CDUJS для чистых помещений, не содержащие меди. Диаметры отверстий варьируются от 4 до 20 мм, доступны модели с пружинным возвратом двойного и одностороннего действия с дополнительной резиновой подушкой. Намагниченные модели сочетаются с миниатюрными магнитными переключателями, обеспечивающими точное движение с коротким ходом и поддерживающими работу без масла. Широко применяется в 3C-электронике, позиционировании полупроводниковых пластин и медицинской автоматизации. Магнитные экранирующие пластины являются дополнительными для плотно расположенных цилиндров.

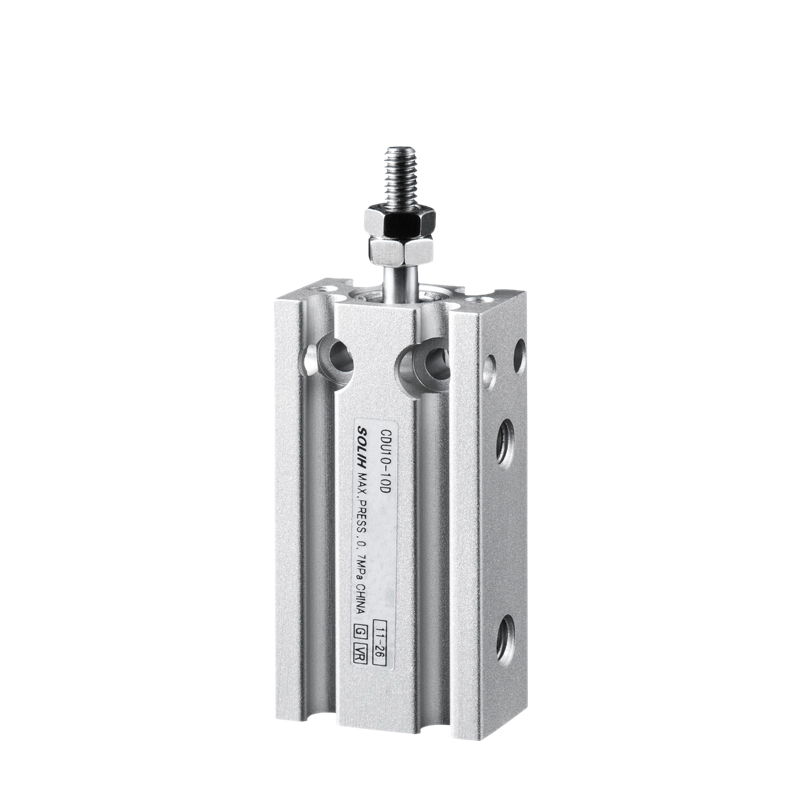

Прямоугольный цилиндр со свободным креплением SOLH CU/CDU имеет ультратонкую блочную структуру с монтажными отверстиями на разные поверхности, что обеспечивает прямую установку под разными углами без кронштейнов для экономии места для оборудования. Полные варианты включают модели с немагнитным CU, CDU с магнитами, невращающимся стержнем CDUK и моделями с двойным направляющим стержнем CDUW. Диаметр отверстия φ6~32 мм, доступны модели одинарного и двойного действия с фиксированными резиновыми буферами на обоих концах для непрерывной работы без масла. Серия CDU совместима с магнитными переключателями CMSH и DMSH для определения положения и выдерживает частичную боковую нагрузку. Широко используется в 3C и полупроводниковых приспособлениях, автоматических стопорах, легком зажимном позиционировании и небольших механизмах запрессовки для компактного автоматизированного оборудования.

Компактный цилиндр SOLH MK с шестью поверхностями представляет собой модернизированную версию цилиндра MD со встроенным механизмом предотвращения вращения. Точность предотвращения перекручивания штока поршня достигает ≤±0,5°, он напрямую взаимозаменяем с сериями Airtac MD и SMC CQS. Тонкий квадратный корпус позволяет устанавливать его с шести сторон без кронштейнов и обеспечивает компактное параллельное расположение нескольких цилиндров. Варианты включают модели MK двойного действия, MSK/MTK одностороннего действия, модели с двойным штоком MKD и модели с регулируемым ходом MKJ. Дополнительно встроенное магнитное кольцо с резиновыми концевыми буферами и возможность безмасляной работы. Размеры отверстий φ6~32 мм, широко применяются в прецизионных инструментах 3C и короткоходном позиционировании зажима для автоматизации, требующей фиксированного угла заготовки в ограниченном пространстве.

Компактный тонкий цилиндр SOLH CQS по размерам взаимозаменяем с серией SMC CQS и модернизирован с серии CQ2. Квадратный сверхтонкий корпус имеет меньшую общую длину для высокоточных задач с коротким ходом в ограниченном пространстве. Варианты включают стандартную одинарную штангу, сдвоенную штангу CQSW, невращающуюся штангу CQSK и модель с длительным сроком службы XB24. CDQS со встроенным магнитом поддерживает многостороннюю установку магнитных переключателей. Оснащен маслонакопителем с низким коэффициентом трения для безмасляной работы и сроком службы до 5 миллионов циклов в сочетании с фиксированными резиновыми буферами на обоих концах. Размеры отверстий φ12~25 мм широко используются для надавливания, зажима и позиционирования прецизионных приспособлений полупроводникового и электронного оборудования 3C для модернизации и замены.

Квадратный компактный тонкий цилиндр SOLH CQ2 полностью взаимозаменяем с серией SMC CQ2. Его ультракороткий квадратный корпус уменьшает длину на 50% по сравнению с обычными цилиндрами с рулевой тягой, что позволяет сэкономить место для установки. Он охватывает полный диапазон отверстий диаметром 4–200 мм с многочисленными вариантами: одинарный шток, двойной шток CQ2W, невращающийся шток поршня CQ2K, дополнительная воздушная подушка и версия со сверхкоротким ходом. Модели CDQ2 со встроенным магнитом поддерживают установку многостороннего магнитного переключателя без выступающих датчиков. В стандартной комплектации имеются резиновые амортизаторы, а для работы на высоких скоростях в качестве опции предлагается воздушная подушка. Использование маслорезервированного уплотнения с низким коэффициентом трения для безмасляной работы со сроком службы до 5 миллионов циклов, широко используемого для зажима, толкания и позиционирования в электронике, автомобильной и упаковочной автоматизации.

Квадратный ультратонкий компактный цилиндр SOLH SDA представляет собой экономичный компактный пневматический привод. Длина его корпуса составляет всего 1/2~1/3 длины стандартных цилиндров рулевой тяги, и он поддерживает встроенную установку для экономии места. Монтажные размеры взаимозаменяемы с сериями Airtac ACQ и SMC CQ2. Он предлагает комплексные варианты: двойного действия, SSA/STA с одинарным пружинным возвратом, двухштоковые модели SDAD, модели с регулируемым ходом SDAJ и модели SDAS с магнитом. Встроенные резиновые амортизаторы на обоих концах поглощают удары и снижают шум. Уплотнение с низким коэффициентом трения, заполненное смазкой, обеспечивает длительную работу без масла. Размеры отверстий φ12~100 мм, подходят для толкания, зажима и позиционирования с коротким ходом, широко применяются в 3C-автоматизации, упаковочном оборудовании и приспособлениях в качестве экономичного решения для оборудования с ограниченным пространством.

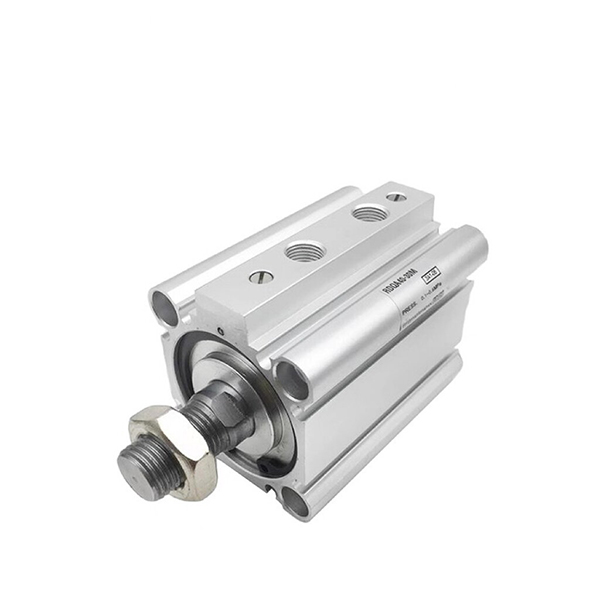

Тонкий цилиндр SOLH RQ взаимозаменяем с серией SMC RQ/RDQ. Он использует инновационную безкольцевую встроенную конструкцию на воздушной подушке с трехкратной энергопоглощающей способностью по сравнению с резиновым буфером CQ2 и пониженным на 50% рабочим шумом. Сверхтонкий квадратный корпус на 20 % короче обычных тонких цилиндров с воздушной подушкой, а монтажные размеры соответствуют CQ2 и CQS для прямой замены при обновлении. Варианты включают немагнитный RQ, RDQ с магнитом и запираемый RLQ для защиты от вертикальной нагрузки. Подходит для непрерывного высокоскоростного возвратно-поступательного движения со скоростью 50–500 мм/с. Диаметр отверстия φ20~100 мм, поддерживается работа без масла. Широко используется в автоматизированной загрузке/разгрузке с большим циклом, точном зажиме и позиционировании, требующем минимального удара и низкого шума.

Многопозиционный компактный цилиндр свободного монтажа SOLH MD оснащен резьбовыми монтажными отверстиями на шести сторонах корпуса блока для установки без кронштейнов под любым углом. Он на 30–50 % тоньше стандартных круглых цилиндров, что позволяет размещать оборудование в узкой и высокой плотности. Пять подмоделей охватывают все рабочие режимы: стандартный одноштоковый MD двойного действия, одноштоковый MSD одностороннего действия (выдвижение пружины) / MTD (втягивание пружины), двухштоковый MDD с защитой от кручения и двухштоковый MDJ с регулируемым ходом. Размеры отверстий варьируются от 6 до 32 мм со стандартным ходом 5–60 мм. Каждое устройство оснащено встроенным передним резиновым буфером и двойными боковыми слотами для магнитных датчиков; суффикс-S означает встроенный постоянный магнит, совместимый с герконовыми переключателями CMSH/DMSH. Шток поршня оснащен встроенной самосмазывающейся втулкой, обеспечивающей плавную работу без масла. Варианты с двойным штоком исключают боковое отклонение от смещенных нагрузок, а MDJ оснащен задним регулировочным винтом для гибкой точной настройки хода. Широко применяется для легкого зажима, извлечения, обжатия и точного позиционирования миниатюрных приспособлений в 3C, полупроводниковом и общем малом автоматическом оборудовании.

Тонкий направляющий тонкий цилиндр SOLH CQM взаимозаменяем с SMC CQM/CDQM. Созданный на основе тонкой цилиндрической конструкции CQ2 со встроенными двойными параллельными направляющими стержнями, он сохраняет ту же длину корпуса, что и CQ2, и устраняет необходимость во внешних направляющих. Его сопротивление боковой нагрузке в 2–4 раза выше, чем у стандартных цилиндров CQ2, с допуском вращения штока поршня ≤±0,2°. Варианты включают немагнитный CQM, CDQM с магнитом и модель CQM-XB24 с длительным сроком службы. Оснащен резиновыми амортизаторами на обоих концах и обеспечивает работу без масла. Размеры отверстия φ12~100 мм, монтажные размеры совместимы с CQ2/CQS. Идеально подходит для прецизионного перемещения с коротким ходом и зажима приспособлений со смещенной нагрузкой в ​​автоматизации сборки электроники.
