Серия пневматических компонентов

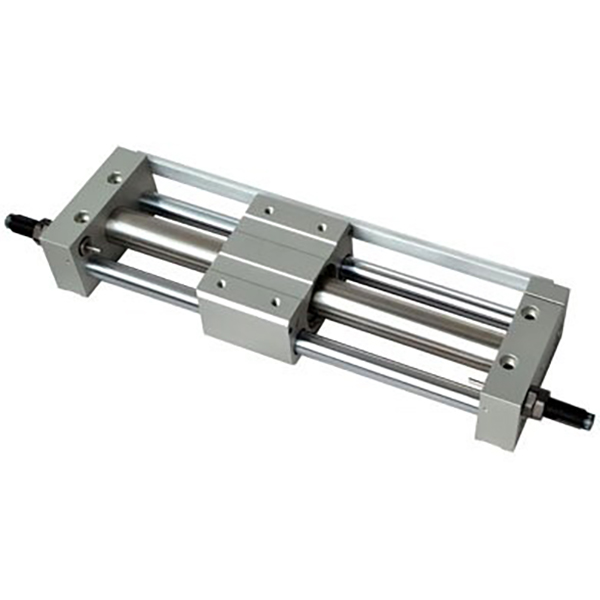

Бесштоковый цилиндр с магнитной муфтой серии SOLH RM взаимозаменяем с аналогами Airtac. Он оснащен бесконтактным магнитным синхронным приводом и полностью закрытой конструкцией цилиндра, обеспечивающей отсутствие утечек и работу без пыли, что подходит для безмасляных чистых сред в электронной, медицинской и пищевой промышленности. Размеры отверстий варьируются от φ10 до φ40 мм с максимальным ходом 2000 мм, работают в широком промышленном диапазоне температур от -20 ℃ до 70 ℃ и имеют минимальное пусковое давление 0,15 МПа. Доступны четыре конструктивных варианта: базовый тип RMS без встроенных направляющих, требующий внешних направляющих и концевых кронштейнов с наименьшими затратами; Стандартный тип RMT с двойными направляющими и подшипниками скольжения для выдерживания обычных боковых нагрузок без дополнительных направляющих для облегчения установки; Прецизионная версия RMTL с удлиненными высокоточными направляющими, обеспечивающими повторяющуюся точность позиционирования ±0,1 мм; Усиленные направляющие RMH для тяжелых условий эксплуатации с высокой противоотклоняющей способностью для независимой нагрузки. Стандартные двухсторонние резиновые буферы оснащены дополнительными регулируемыми буферами и внешними гидравлическими буферами для стабильного движения со скоростью до 500 мм/с. Дополнительные комплекты магнитных переключателей соответствуют датчикам D-M9 для обратной связи по сигналу положения. Встроенные направляющие сокращают дополнительные затраты на приобретение и сборку внешних линейных направляющих. Он обеспечивает выдающиеся экономические показатели по сравнению с сериями SMC CY1 и CY3, широко используемыми при транспортировке материалов на большие расстояния, срабатывании защитных дверей и компактной модернизации обычных цилиндров рулевой тяги на среднебюджетных автоматизированных производственных линиях.

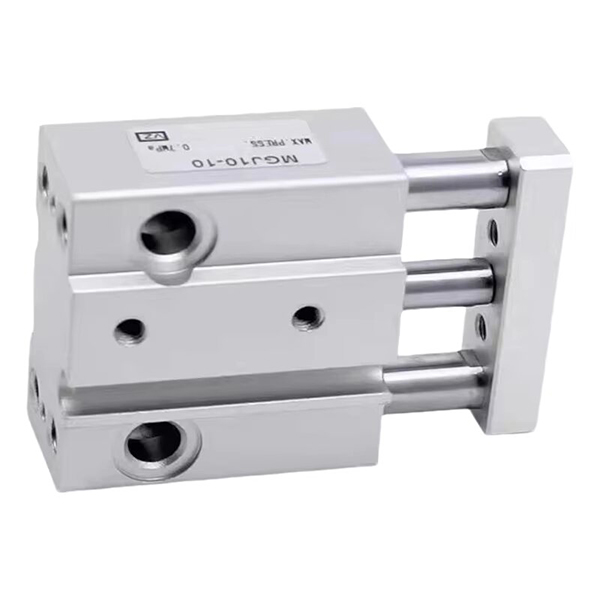

Ультракомпактный мини-цилиндр с направляющими стержнями SOLH MGJ полностью взаимозаменяем со стандартными продуктами SMC, разработанными исключительно для миниатюрной автоматизации. Он поставляет только два небольших диаметра отверстия φ6 мм и φ10 мм со сверхкоротким ходом от 5 мм до 20 мм. Встроенные двойные направляющие стержни и встроенная направляющая рама обеспечивают сверхточную защиту от вращения в пределах ±0,1°, предотвращая угловое смещение во время зажима и сборки микрокомпонентов. Чрезвычайно легкая конструкция весит всего 27,3 г для модели MGJ6-5. Двойные монтажные поверхности (нижняя и задняя стороны), а также односторонние централизованные трубопроводы и проводка упрощают аккуратную компоновку для плотного размещения нескольких цилиндров. Благодаря безмасляной, не требующей технического обслуживания конструкции с двухсторонними резиновыми буферами он поддерживает стабильное высокочастотное возвратно-поступательное движение в пределах -10℃~60℃. Широко применяется для прецизионного зажима электронных компонентов, позиционирования печатных плат, приведения в действие миниатюрных клапанов медицинских устройств, подъема иглы для отбора проб, регулировки микросмещения в чистых полупроводниковых мастерских и точной настройки оптических линз. По сравнению со стандартными компактными цилиндрами MGP, он имеет значительно уменьшенные габаритные размеры, идеально удовлетворяя требованиям микротяги, ограниченного пространства для установки и высокоточного позиционирования с защитой от вращения, предъявляемого миниатюрной автоматикой.

Тонкий и компактный цилиндр с направляющим стержнем серии SOLH MGP взаимозаменяем по размерам с оригинальными продуктами SMC. Он имеет интегрированную конструкцию цилиндра, двойных направляющих стержней и прецизионных подшипников со встроенным сопротивлением кручению и высокой боковой нагрузкой без внешних направляющих аксессуаров. Его плоская тонкая конструкция снижает вес на 17–24 % по сравнению с обычными цилиндрами и идеально подходит для компактных операций автоматизации, таких как прессование, позиционирование, подъем и перемещение заготовок. Три подтипа, классифицированные по подшипникам, охватывают различные условия работы: MGPM с металлическими скользящими втулками отличается превосходной износостойкостью и пыленепроницаемостью для тяжелых боковых нагрузок и пыльной циклической работы на низких скоростях; Шариковые втулки MGPL обеспечивают сверхнизкое трение и плавное движение для частого и высокоскоростного возвратно-поступательного движения; Высокоточные шарикоподшипники MGPA с нулевым зазором обеспечивают точность предотвращения вращения до ±0,01 мм для точной установки и калибровки. Размеры отверстий варьируются от φ12 до 100 мм со стандартным ходом 5–300 мм. В стандартную комплектацию входят двухсторонние резиновые буферы, а буферы на воздушной подушке AZ являются дополнительными для отверстий диаметром более 20 мм и предназначены для поглощения сильных ударов во время высокоскоростного тяжелого движения. Встроенные слоты поддерживают прямую установку магнитных выключателей D-M9, A93 без дополнительных кронштейнов для аккуратной проводки. Рабочее давление варьируется от 0,12 МПа до 1,0 МПа с минимальным давлением срабатывания 0,1 МПа при температуре окружающей среды -10℃~60℃. Широко используемый для позиционирования и прессования электронных печатных плат, подъема контрольных приспособлений, подачи упаковки и общего автоматического ограничительного зажима, он действует как универсальный интегрированный пневматический привод с управляемым управлением.

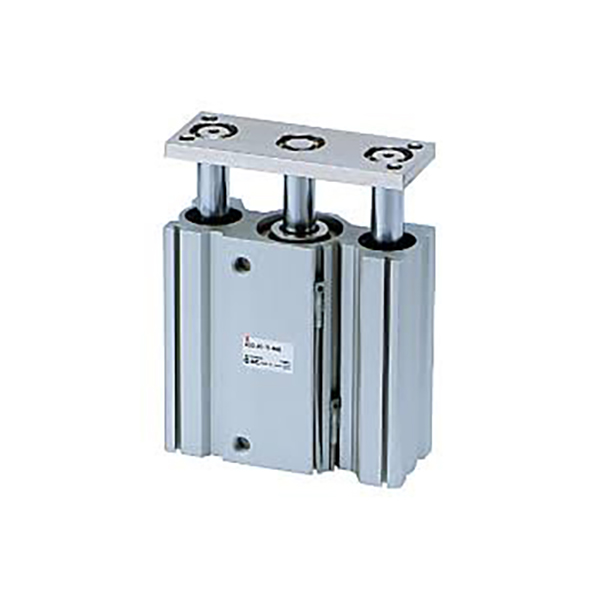

Ультратонкий интегрированный цилиндр с направляющим стержнем серии SOLH MGQ полностью взаимозаменяем с оригинальными спецификациями SMC. Интегрированная конструкция цилиндра и направляющих стержней сокращает общую толщину на 50% по сравнению с обычными направляющими цилиндрами, что значительно экономит место для установки. Он охватывает размеры отверстий φ12–100 мм и стандартный ход 25–250 мм и предлагается в двух конфигурациях: подшипники скольжения из углеродистого сплава MGQM и высокоточные шарикоподшипники MGQL. Симметричная конструкция с двойным направляющим стержнем обеспечивает исключительную устойчивость к поперечной нагрузке, прогибу и кручению. Версия с шарикоподшипником MGQL обеспечивает точность предотвращения вращения ±0,04°~±0,08°, тогда как тип подшипника скольжения MGQM отличается превосходной износостойкостью, пыленепроницаемостью и экономическими преимуществами для тяжелых условий эксплуатации в пыльных условиях. Стандартные конфигурации включают встроенные магнитные кольца, двухсторонние резиновые буферы и работу без масла и обслуживания. Опциональный высокотемпературный вариант XB6 стабильно работает при температуре до 150 ℃. На корпусе цилиндра имеется несколько монтажных отверстий; Магнитные переключатели можно устанавливать с четырех сторон для отверстий диаметром ≥32 мм, а фланцы/кронштейны для ножек поддерживают многоугольную сборку. Благодаря минимальному рабочему давлению 0,1 МПа он широко используется для позиционирования и подъема стопоров конвейерных линий, извлечения и обжатия печатных плат в электронике 3C, приведения в действие ворот упаковочного оборудования и подъемных приспособлений. Он заменяет отдельный цилиндр и внешние направляющие для упрощения механической конструкции. По сравнению со стандартной серией MGP и сверхмощной серией MGG, MGQ имеет самый тонкий профиль и оптимальные характеристики для высокоточной работы в ограниченном пространстве установки.

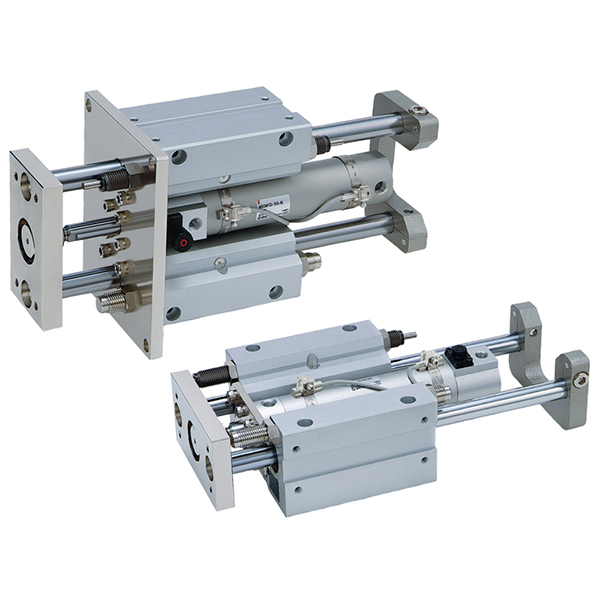

Цилиндр с длинноходовым направляющим штоком серии SOLH MGG взаимозаменяем по размерам с эквивалентными цилиндрами SMC для тяжелых условий эксплуатации. Имеющий круглый ствол и расположенные снаружи двойные направляющие стержни с большим размахом, он обеспечивает высочайшую жесткость конструкции. Его боковая нагрузка в три раза выше, чем у обычных цилиндров с направляющими, что позволяет избежать провисания штока поршня при длинных ходах и структурных прогибов при эксцентрических тяжелых нагрузках. Размеры отверстий варьируются от φ20 до 100 мм в двух вариантах: подшипники скольжения MGGM из углеродистого сплава и высокоточные шарикоподшипники MGGL. Максимальный стандартный ход достигает 1300 мм, что значительно превышает предел хода серий MGP и MGQ. Двусторонние встроенные гидравлические буферы входят в стандартную комплектацию и поглощают огромную энергию удара, возникающую во время работы на больших расстояниях на высокой скорости, эффективно снижая шум и защищая оборудование. Подшипники скольжения MGGM отличаются превосходной износостойкостью и ударопрочностью при работе в тяжелых условиях эксплуатации в пыльных условиях и при интенсивных остановках конвейерной линии; Шариковые подшипники MGGL обеспечивают сверхнизкое трение и плавное движение с максимальной точностью предотвращения вращения до ±0,02°, что идеально подходит для высокоточного позиционирования с длинным ходом и высокоскоростного циклического движения. Разделенная модульная конструкция позволяет осуществлять раздельную разборку и замену цилиндра и направляющей в сборе, что снижает затраты на техническое обслуживание. Доступные формы монтажа включают базовый монтаж на поверхность и установку на переднем фланце; Дополнительные опции включают регулировку хода J-типа (диапазон регулировки 0–50 мм) и высокотемпературный вариант XB6, стабильно работающий в диапазоне от -10 ℃ до 150 ℃. В стандартную комплектацию входят встроенные магнитные кольца с разнонаправленными канавками для гибкой установки магнитного переключателя. Диапазон рабочего давления 0,1~1,0 МПа с максимальной скоростью вращения до 1000 мм/с. Широко применяемый для вертикальных подъемных платформ, перемещения тяжелых поддонов на большие расстояния, позиционирования упоров для тяжелых условий эксплуатации и выталкивания больших зажимных приспособлений, он заменяет комбинированное решение, состоящее из обычных цилиндров и отдельных тяжелых направляющих стоек, для упрощения механической конструкции и служит предпочтительным пневматическим приводом для автоматизированных систем с тяжелыми нагрузками, большими перемещениями и высокими ударными нагрузками.

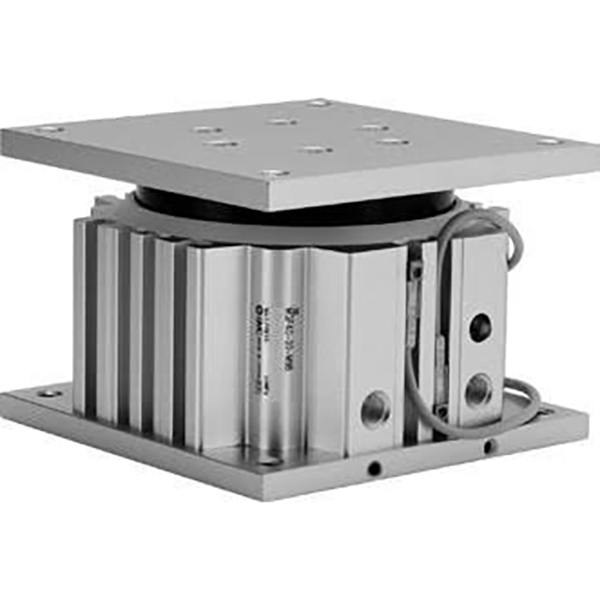

Низкопрофильный цилиндр направляющего стола SOLH MGF полностью взаимозаменяем с соответствующими аналогами SMC. Разработанный со встроенной концентрической направляющей втулкой большого диаметра, он устраняет ограничение направления традиционных цилиндров с двойным направляющим стержнем и обеспечивает равномерную защиту от отклонения на 360° при эксцентрических нагрузках. Его общая высота установки уменьшена на 15–20 % по сравнению с серией MGQ, что обеспечивает ультраплоскую компактную компоновку. Доступные размеры отверстий: φ40, φ63, φ100 мм со стандартным коротким ходом в диапазоне от 30 мм до 100 мм, оптимизированным для работы в тяжелых условиях с коротким ходом. Встроенные стопорные штифты обеспечивают чрезвычайно высокий допустимый крутящий момент до 409 Н·м для модели φ100, стабильный при эксцентрической силе со всех направлений без заклинивания или смещения, с максимальной точностью предотвращения вращения ±0,05°. Поддерживается двунаправленный монтаж сверху и снизу; Т-образные пазы на трех сторонах корпуса позволяют установить магнитный переключатель с четырех сторон. Оборудованы стандартные двухсторонние резиновые буферы и работа без масла и обслуживания. Версия с 10 префиксами и низким содержанием пыли отвечает строгим требованиям мастерских по производству полупроводников, 3C-электроники и медицинских мастерских. Примерно на 15% легче обычных конструкций, он широко используется для подъема заготовок, выброса зажимных приспособлений, индексации станции и перемещения тяжелых грузов на короткие расстояния, являясь идеальным компактным пневматическим приводом, требующим всенаправленной защиты от отклонения и высокого крутящего момента в ограниченном пространстве для установки.

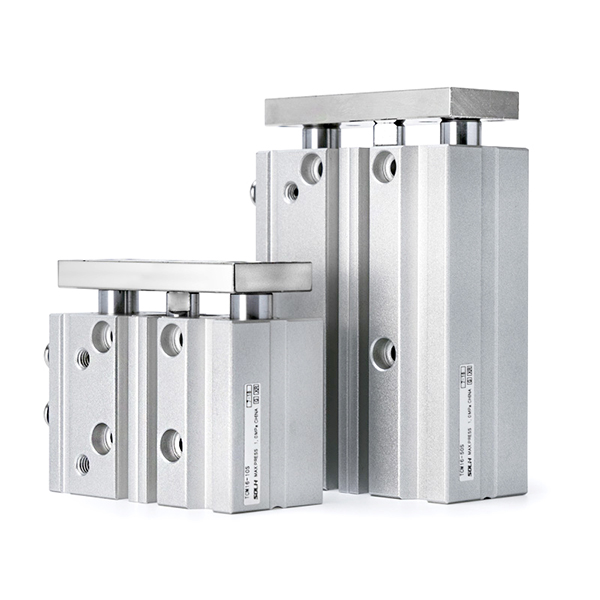

Трехосный цилиндр с направляющим стержнем серии SOLH TC является прямой заменой серии SMC MGP. Он имеет интегрированную трехосную конструкцию, состоящую из двух направляющих стержней и центрального поршневого штока, обладающую сверхвысокой жесткостью. Его сопротивление кручению и боковая нагрузка более чем в два раза выше, чем у обычных цилиндров с двумя направляющими штоками, что эффективно предотвращает отклонение и позиционное смещение. Доступные размеры отверстий варьируются от φ6 мм до 100 мм с двумя вариантами сердечника: прецизионный шарикоподшипник TCL обеспечивает сверхнизкое трение и плавное движение для высокочастотного подъема и точного позиционирования; Подшипник скольжения из латунного сплава TCM обладает превосходной износостойкостью и ударопрочностью при тяжелых нагрузках, пыльной среде и операциях остановки конвейерной линии. Стандартный ход составляет от 5 мм до 500 мм. Дополнительные конфигурации включают регулировку хода J-типа (максимальный диапазон регулировки 50 мм) и высокотемпературную версию -T, стабильно работающую в диапазоне от -20 ℃ до 120 ℃. Стандартные конфигурации включают встроенные магнитные кольца, двухсторонние резиновые буферы и работу без масла и обслуживания. Встроены разнонаправленные монтажные отверстия и четырехсторонние пазы для магнитных переключателей, а двойные воздушные отверстия сверху и сбоку обеспечивают гибкую компоновку трубопроводов. Аксессуары для фланцев и опорных кронштейнов обеспечивают универсальную ориентацию установки. Рабочее давление варьируется от 0,1 МПа до 1,0 МПа, а отверстия для эталонного позиционирования обеспечивают надежную точность повторения. Этот интегрированный привод, широко используемый при подъеме стопора конвейера, манипулировании и обжатии печатных плат в 3C-электронике, приведении в действие упаковочных ворот, выталкивании зажимных приспособлений и приведении эксцентрикового груза, устраняет необходимость в отдельных внешних направляющих узлах, упрощая механическую конструкцию и обеспечивая превосходные экономические показатели для миниатюрных прецизионных станций и общей автоматизации для средних и тяжелых условий эксплуатации.

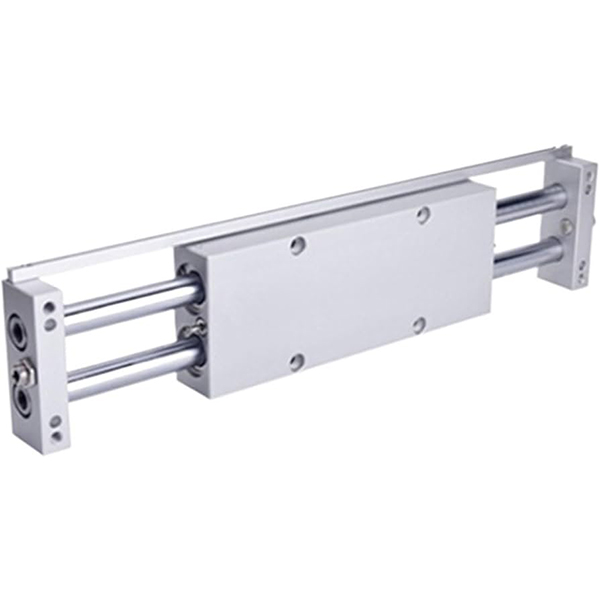

Двухштоковый цилиндр серии SOLH CX2 служит взаимозаменяемой заменой стандартных моделей SMC CX2. Оснащенный двойными поршнями и симметричными двойными поршневыми штоками, он обеспечивает двойную мощность тяги по сравнению с одноштоковыми цилиндрами того же размера цилиндра и превосходной общей жесткостью. Доступные размеры отверстий охватывают φ10, 15, 25 мм со стандартным ходом от 25 мм до 200 мм. Стандартная версия оснащена направляющими подшипниками скольжения; Модернизированные модели CXWM (подшипник скольжения + гидравлический буфер) и CXWL (шарикоподшипник + гидравлический буфер) предназначены для работы на высоких скоростях с частыми ударами. Симметричные сдвоенные стержни обеспечивают механическую устойчивость к вращению с максимальной точностью до ±0,02° для отверстия φ25, обладая исключительной устойчивостью к боковым и эксцентричным нагрузкам. Низкопрофильный тонкий корпус поддерживает две формы сборки: фиксированный корпус цилиндра с подвижной торцевой пластиной или фиксированный корпус цилиндра со сдвижным корпусом цилиндра. Четырехсторонние монтажные отверстия и трехнаправленные воздушные порты обеспечивают гибкую установку и прокладку трубопроводов в узких и ограниченных пространствах. Оборудованы стандартные двухсторонние резиновые буферы и работа без масла и обслуживания; дополнительная немагнитная версия N исключает магнитные помехи в случаях, когда магнитное поле чувствительно. Широко применяется для прецизионного перемещения заготовок в 3C и полупроводниковой промышленности, перемещения и подъема приспособлений, плотного расположения цилиндров внутри компактного оборудования, возвратно-поступательного привода при средней нагрузке для пищевых, медицинских и чистых мастерских.

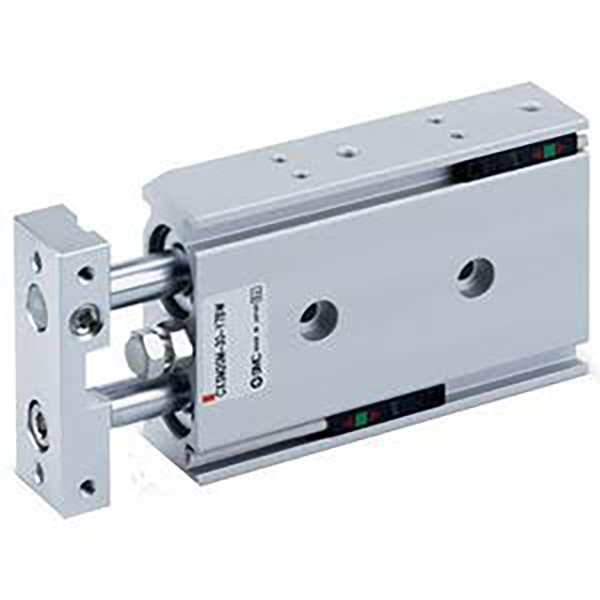

SOLH CXSJ — это модернизированная ультракомпактная версия классических двухцилиндровых двигателей CXS, взаимозаменяемых с оригинальной серией SMC CXS. Оснащенный встроенными двойными поршнями и двойными направляющими штоками, он обеспечивает удвоенную тягу при том же размере отверстия со стабильной точностью предотвращения вращения ±0,1°. Его габаритные размеры сокращены и сужены на 10–20%, а вес уменьшен и специально разработан для чрезвычайно узкой компоновки внутреннего оборудования. Доступны четыре подмодели: CXSJM с подшипником скольжения отличается превосходной износостойкостью и пыленепроницаемостью для общего позиционирования на низкой скорости; Шарикоподшипниковый тип CXSJL отличается сверхнизким трением и плавным движением с максимальной скоростью 800 мм/с для высокочастотного и высокоскоростного захвата и размещения; Конструкция двойного сквозного стержня CXSJWM/CXSJWL позволяет устанавливать заготовку на обоих концах для двустороннего синхронного подъема и центрирования. Отверстия φ6 и φ10 поддерживают как осевое, так и боковое отверстие, в то время как для других размеров используются только боковые отверстия. Реверсивный кронштейн магнитного переключателя обеспечивает беспрепятственную сборку в 4 направлениях и симметричную установку слева направо. Двусторонние резиновые буферы входят в стандартную комплектацию; суффикс Z означает встроенные магнитные кольца для датчиков положения, а немагнитные версии доступны для сценариев защиты от магнитных помех. Дополнительный фиксатор выдвижения P и фиксатор втягивания R позволяют устойчиво удерживать привод в заданных положениях. Он широко используется для захвата и размещения, легкого прессования и точного позиционирования при небольших нагрузках в компактном оборудовании автоматизации для 3C и общих производственных линий.
