Серия пневматических компонентов

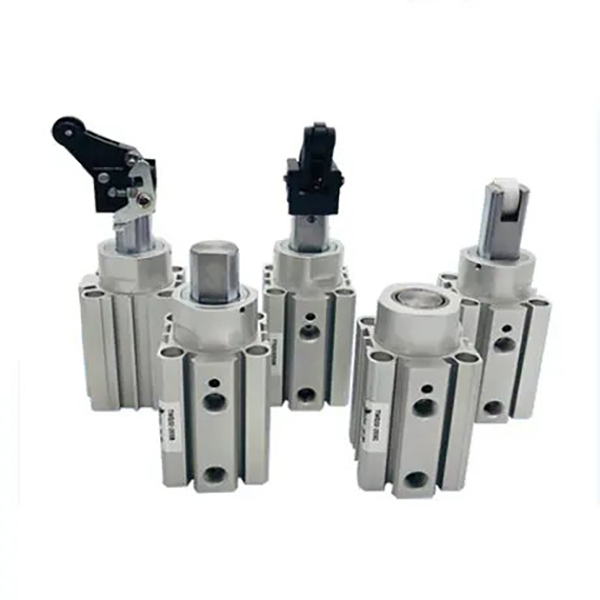

Компактные стопорные цилиндры фиксированной высоты SOLH TWQ обеспечивают экономичное решение для ограничения конвейерных поддонов легкой и средней грузоподъемности 10–150 кг. Четыре сменных конца стержня охватывают плоскую тягу, круглую тягу, роликовый рычаг и регулируемый рычаг гидравлического буфера; Версии с роликами и буферами поддерживают дополнительную механическую самоблокировку во избежание отскока заготовки. Фланцевый монтаж с фиксированной высотой исключает калибровку высоты и ускоряет установку на месте благодаря четырехсторонним пазам для магнитных датчиков. Безмасляная износостойкая конструкция подходит для линий сборки электроники, упаковки и бытовой техники. Наше стабильное массовое производство гарантирует достаточный складской запас, что идеально подходит для многоцикловой автоматической блокировки и позиционирования станций с низкими эксплуатационными расходами.

Интегрированные лопастные поворотные цилиндры SOLH MSUB обеспечивают прецизионное вращательное движение с малым люфтом для автоматизации легких условий эксплуатации с нагрузками до 10 кг. Благодаря универсальной конструкции поворотного стола, исключающей зазор между шестернями, он поддерживает дополнительное вращение на 90°/180° с точной регулировкой угла ±5°; обновленная версия MSUA обеспечивает точность качания в пределах 0,03 мм. Его оптимизированная однолопастная конструкция обеспечивает в 2–3 раза большую грузоподъемность, чем обычные модели CRB1, имеющие более компактные размеры. Разнонаправленный фланцевый монтаж экономит место для установки, а безмасляное уплотнение обеспечивает чистую работу в течение длительного цикла. Мы поддерживаем стабильное массовое производство и достаточные складские запасы, широко используемые для роботизированного поворота соединений, электронной индексации заготовок, переворота деталей и небольших платформ позиционирования на прецизионных сборочных линиях.

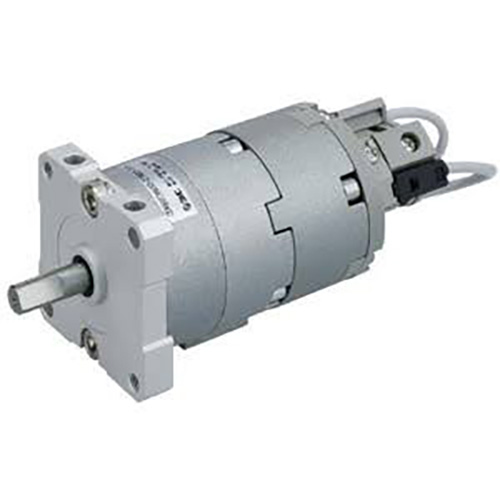

Ультратонкий лопастной поворотный привод SOLH CRBU2 полностью взаимозаменяем с эквивалентными моделями SMC, доступными с размерами отверстий 10/15/20/30/40. Встроенный цилиндрический корпус обеспечивает разнонаправленное крепление без кронштейнов, на 12% легче, чем серия CRB2, идеально подходит для скрытой установки внутри компактного интегрированного оборудования. Прямой привод лопастей устраняет люфт шестерни благодаря сверхвысокой угловой повторяемости ±0,01°. Два варианта лопастей: одиночная лопатка S для поворота максимум на 270°, двойная лопасть D, обеспечивающая двойной крутящий момент с ограниченным поворотом на 90°/100°. Предлагаются двойные схемы трубопроводов: стандартные боковые порты и центральные осевые порты с суффиксом E. Дополнительный регулятор угла с суффиксом W обеспечивает бесступенчатую регулировку хода от 0 до 240°, а встроенные магнитные кольца поддерживают герконовые переключатели M9BW для обратной связи по пределам ПЛК. Композитное уплотнение с низким коэффициентом трения обеспечивает безмасляную работу в течение более 5 миллионов циклов обслуживания. Широко применяется для задач высокочастотного точного вращения с небольшой нагрузкой, включая поворот миниатюрного приспособления 3C, позиционирование видеокамеры, механизмы затяжки винтов и переключение упаковки под малым углом. По сравнению с поворотными цилиндрами CRB2, установленными на основании, CRBU2 не требует монтажных кронштейнов и обеспечивает максимальную эффективность использования пространства, что идеально подходит для концевых исполнительных механизмов роботов и узкой компоновки внутреннего оборудования.

Поворотные приводы SOLH CRB1 / CRB2 полностью взаимозаменяемы с эквивалентными поворотными цилиндрами SMC. Прямой привод лопастей устраняет люфт шестерни, обеспечивая низкую вращательную инерцию и сверхбыстрый отклик. CRB2 — компактная линейка для легких условий эксплуатации с диаметром отверстия 10–40 мм; одна лопасть поддерживает поворот до 270°, а двойная лопасть ограничивает вращение до 90°/100°, что идеально подходит для высокоскоростного мини-переворачивания в 3C-оборудовании и упаковочном оборудовании с ограниченным пространством. Серия CRB1 для тяжелых условий эксплуатации охватывает отверстия диаметром 50–100 мм с полной опорой на подшипники и исключительной ударопрочностью, обеспечивая максимальный крутящий момент до 24 Н·м для тяжелых креплений и большой оборот индексируемой детали. Одинарная лопасть обеспечивает широкий диапазон поворота, тогда как двойная лопасть удваивает крутящий момент при том же размере отверстия. Встроенные резиновые бамперы входят в стандартную комплектацию; суффикс Z регулятора угла и полый вал являются дополнительными, а варианты CDRB оснащены постоянными магнитами, совместимыми с герконами D-M9B / D-A93. По сравнению с реечными поворотными столами MSQ цилиндры лопастного типа имеют более тонкий корпус и более быстрое вращение с нулевым люфтом, но при этом меньшую радиальную и осевую грузоподъемность, что делает их лучшим выбором для высокоскоростных вращательных задач с легкой нагрузкой, требующих больших углов поворота.

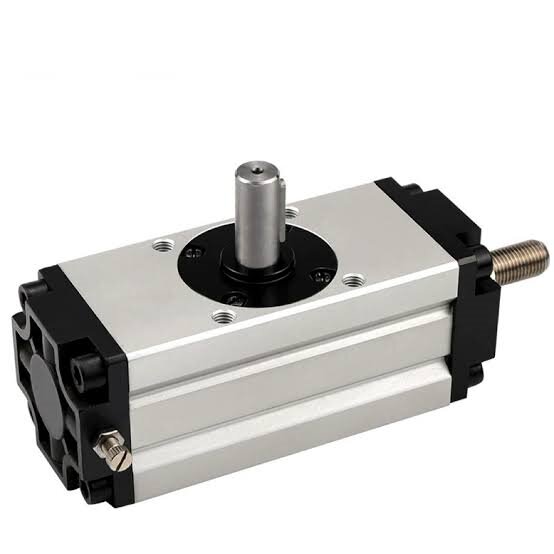

Реечные поворотные цилиндры SOLH CRA1 представляют собой пневматические поворотные приводы с высоким крутящим моментом для автоматизации средних и тяжелых условий эксплуатации весом 10–50 кг. Двухпоршневая реечная передача обеспечивает люфт ≤1°, модель φ30 имеет нулевой люфт и максимальный крутящий момент 108 Н·м для отверстия φ100 при давлении 0,5 МПа. Дополнительные регулируемые торцевые воздушные подушки смягчают инерционное воздействие при частой езде на велосипеде, а различные типы крепления и конфигурации вала обеспечивают гибкое механическое соединение. Безмасляная конструкция обеспечивает непрерывную работу с низкими эксплуатационными расходами. Наш завод осуществляет стабильное массовое производство с достаточным количеством точечных запасов, широко используемых для переворачивания тяжелых заготовок, приведения в действие промышленных клапанов, индексации тяжелых приспособлений и роботизированного вращения соединений в автоматизированных системах сборки и управления трубопроводами.

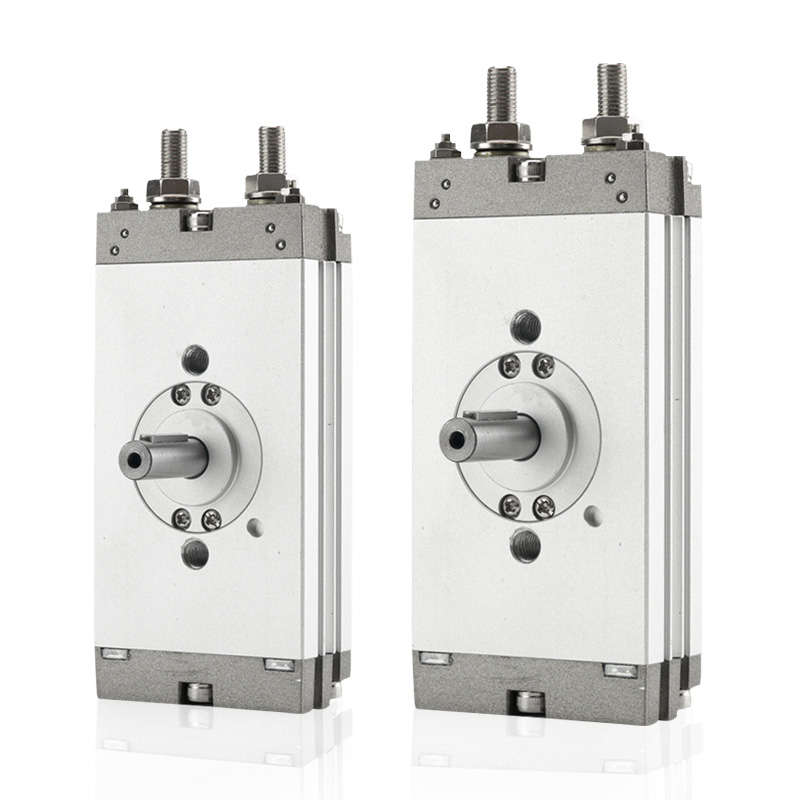

Ультратонкие поворотные цилиндры с реечным механизмом SOLH CRQ2 имеют структуру с двойной зубчатой ​​рейкой для достижения точного вращения без люфта, что идеально подходит для автоматизации легких и средних задач в условиях ограниченного пространства. Благодаря сверхнизкопрофильной конструкции с плоским интегрированным фланцем без дополнительных монтажных кронштейнов он поддерживает вращение на 90°, 180° и опционально на 360° по полному кругу с точной калибровкой угла ±5°. Размеры отверстий варьируются от φ10 до φ40; доступны более крупные спецификации с регулируемыми воздушными подушками для смягчения инерционных ударов во время частой езды на велосипеде. Магнитная версия CDRQ2 поддерживает установку магнитного переключателя для связи сигнала положения ПЛК. Безмасляная самосмазывающаяся конструкция значительно сокращает объем работ по техническому обслуживанию. Благодаря стабильному массовому производству и достаточному складскому запасу, эти компактные поворотные приводы широко используются в переворачивании печатных плат электроники 3C, упаковочном оборудовании, медицинской автоматизации и прецизионных миниатюрных индексирующих станциях.

Магистральный воздушный фильтр большой пропускной способности SOLH AF800 / AF900 полностью взаимозаменяем с эквивалентными моделями SMC, оснащен портами G1¼/G1½/G2 и максимальным номинальным расходом до 20000 л/мин, предназначен для главных трубопроводов воздушных компрессоров, полнолинейной централизованной подачи воздуха и многоклапанных островных пневматических систем с высоким расходом. Встроенная центробежная система предварительного разделения заранее удаляет более 95% конденсата, ржавчины и крупных частиц; Многослойные волоконные фильтрующие картриджи обеспечивают дополнительную точность от 2 мкм до 100 мкм со стандартным размером 5 мкм для общего использования. Чаша для воды объемом 45 см³ поддерживает три режима слива: ручной слив, поплавковый автоматический слив AD47 NC и автоматический поплавковый слив AD48-6 NO. Доступны три типа чаш: стандартная ударопрочная прозрачная чаша из поликарбоната, сверхпрочная металлическая чаша и взрывозащищенная металлическая чаша со смотровым окном уровня жидкости, а металлические варианты рекомендуются для окраски, взрывозащищенных литиевых батарей и суровых условий эксплуатации масляных станков. Корпус из твердоанодированного алюминия с прямоточной направляющей обеспечивает низкий перепад давления. В сочетании с регуляторами AR и лубрикаторами AL образуют комплектные блоки подачи воздуха AC800/900, широко устанавливаемые в передней части воздушных компрессоров для крупных кластеров с ЧПУ, мастерских по нанесению литиевых покрытий, линий покраски автомобилей и взрывозащищенных химических установок, защищающие выходные электромагнитные клапаны, цилиндры и вакуумные эжекторы для снижения общей частоты отказов пневматической системы.

Магистральный фильтр грубой очистки SOLH AFF и сепаратор масляного тумана AM могут быть подключены последовательно и полностью взаимозаменяемы с соответствующими компонентами очистки воздуха SMC, соответствующими стандартам чистоты сжатого воздуха ISO8573-1. Первичный фильтр AFF с размером пор 1 мкм удаляет 99% капель конденсата, пыли и частиц ржавчины; сепаратор мелкодисперсного масляного тумана AM 0,1 мкм ограничивает остаточное содержание масла ниже 1 мг/м³ для подачи безмасляного чистого воздуха. Полнопоточная линейка варьируется от 300 до 14500 л/мин с резьбой портов 1/4"~2". Каждый блок оснащен встроенным визуальным индикатором засорения и легкой чашей для воды из нержавеющей стали, а автоматический поплавковый слив с суффиксом D является дополнительным. Падение давления контролируется на уровне менее 5 кПа, а пропускная способность на 20 % выше, чем у обычных фильтров. Поддерживается модульное каскадное соединение в сочетании со сверхтонкими фильтрами с активированным углем AMD, которые служат в качестве многоступенчатого оборудования для постобработки для удаления воды и масла после воздушных компрессоров для станков с ЧПУ, пищевых и фармацевтических линий, цехов по нанесению 3C-покрытий и безмасляных процессов полупроводников. При выборе рекомендуется запас по расходу в 1,2–1,5 раза, а варианты с автоматическим сливом предпочтительнее для 24-часовой автоматической добычи с высоким выходом конденсата.

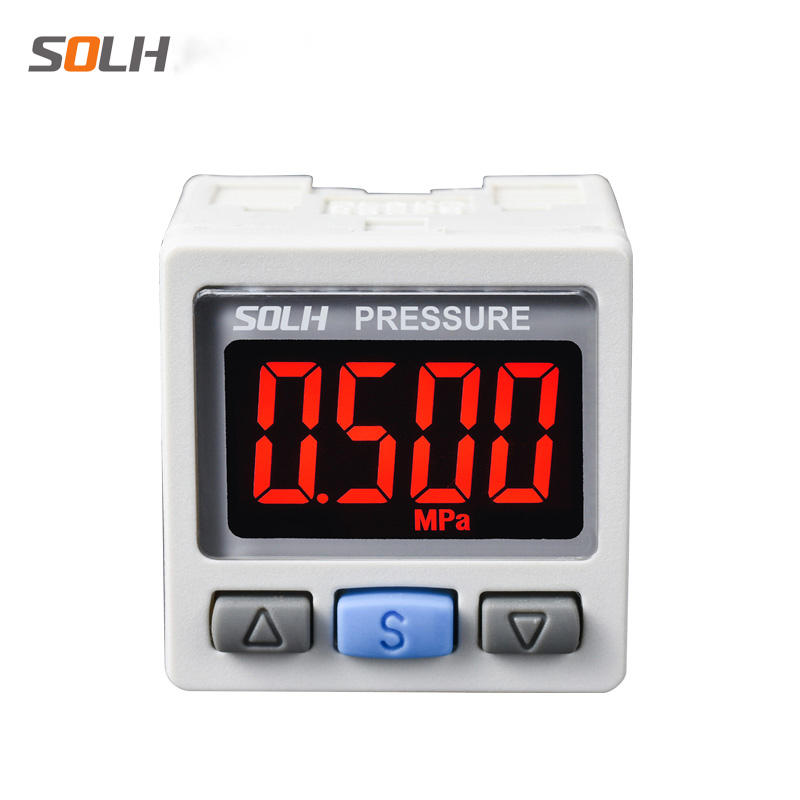

Высокоточные цифровые переключатели давления SOLH ZSE30A / ZSE30AF / ISE30A полностью взаимозаменяемы с соответствующими моделями SMC и обладают сверхвысокой точностью измерения ± 0,2% полной шкалы с 4-значным двухцветным красно-зеленым ЖК-дисплеем. Зеленая подсветка активируется, когда давление остается в заданном безопасном диапазоне, красная подсветка включает сигнал тревоги избыточного/пониженного давления; Логику отображения можно инвертировать по мере необходимости. Три диапазона измерения охватывают все требования применения: ZSE30A для одиночного вакуума 0–101 кПа, универсальное смешанное давление ZSE30AF -100–+100 кПа, стандартное положительное давление ISE30A -0,1–1,0 МПа для основного потока заводского воздуха 0,4–0,7 МПа. Каждое устройство оснащено 2-канальными независимыми выходами переключателя с открытым коллектором NPN/PNP, с дополнительными аналоговыми сигналами напряжения 1 ~ 5 В или аналоговыми сигналами тока 4 ~ 20 мА для непрерывного сбора данных о давлении ПЛК с обратной связью. Эксклюзивная функция копирования параметров одним щелчком мыши позволяет перенести настройки с одного ведущего устройства на 10 ведомых устройств, что значительно снижает количество ошибок при пакетном вводе в эксплуатацию. Питание от источника постоянного тока 12–24 В широкого диапазона, оснащен портом M5/Rc1/8 и степенью защиты IP40. Широко применяется для мониторинга давления зажима цилиндра, сигнализации отказа адсорбции вакуумных патронов и контроля давления в реальном времени во всех автоматизированных пневматических цепях, превосходя традиционные механические реле давления по точности, удаленному обзору и возможности расширения сигналов.
