Серия пневматических компонентов

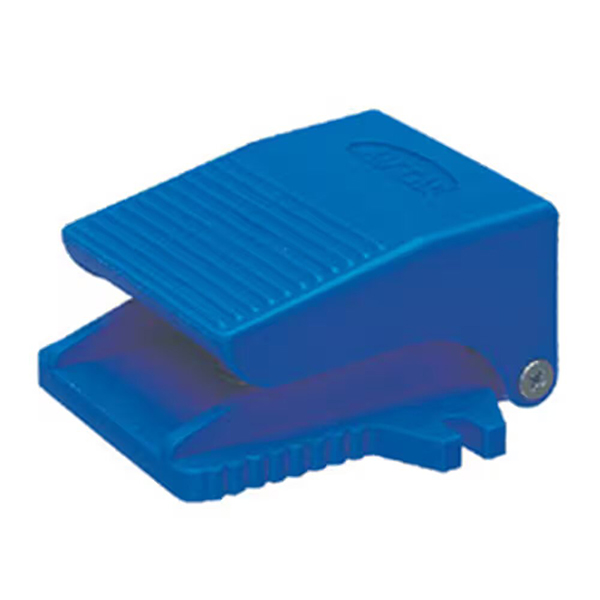

Пневматические ножные педальные клапаны SOLH 3F, состоящие из прочного литого под давлением алюминия 3F и легкого пластика 3FM для прямой замены аналогов AirTAC. Благодаря собственной разработке технологии прецизионного уплотнения и автоматизированному массовому производству поддерживаются достаточные спотовые запасы для крупных ежегодных поставок. Оснащенные режимами самовозврата и блокировки и защитой IP54, они служат для зажима приспособлений, цилиндров одностороннего действия и вакуумного отключения, стабильно поставляются клиентам по механической обработке и автоматизации, износостойкие для высокочастотной работы в мастерских в условиях сжатого воздуха без смазки.

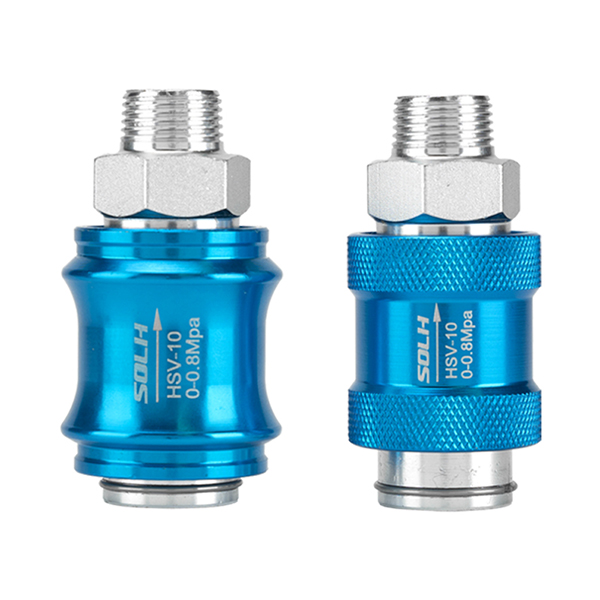

3/2-ходовые ручные золотниковые пневматические клапаны серии SOLH HSV имеют встроенную двухтактную интегрированную конструкцию с линейным рукавом, полностью соответствующую размерным спецификациям основной серии AirTAC HSV и взаимозаменяемую с эквивалентными отечественными аналогами. Разработанный без возвратных пружин и оснащенный механическим самоблокирующимся позиционированием, этот клапан переключает поток воздуха путем осевого толкания и вытягивания: нажатие втулки вперед соединяет впускной порт P и рабочий порт A для нормальной подачи воздуха; при движении назад отсоединяется воздухозаборник и автоматически связывается порт A со встроенным выпускным портом R для быстрого сброса остаточного давления внутри задних трубопроводов и приводов. Он служит специальным предохранительным запорным выключателем для пневматических ответвлений и важным предохранительным клапаном для работ по техническому обслуживанию оборудования. Имеются три стандартных порта: P для основного впуска сжатого воздуха, A для вывода к последующим пневматическим компонентам и встроенный выпускной порт R, спрятанный внутри корпуса клапана. В комплект поставки входит множество спецификаций, охватывающих размеры резьбы от G1/8 до G1, а также три варианта расположения резьбы (одинарная внутренняя и одинарная внешняя резьба SF, двойная внешняя резьба SS, двойная внутренняя резьба FF); Коническую резьбу PT, параллельную резьбу G и резьбу NPT можно выбрать в соответствии с мировыми стандартами трубопроводов. Клапан, изготовленный из корпуса клапана из твердоанодированного алюминиевого сплава, золотника из нержавеющей стали и высокоэффективных уплотнительных колец из нитрильного каучука NBR, обеспечивает работу без смазки в условиях фильтрованного сжатого воздуха в пределах номинального рабочего давления 0–1,0 МПа и выдерживает испытательное давление до 1,5 МПа. Рабочее усилие «тяни-толкай» контролируется на уровне 18–25 Н для плавной работы, а механическая фиксирующая конструкция надежно удерживает заданное положение без смещения или утечки воздуха, вызванной случайным прикосновением. В отличие от поворотных ручных клапанов 4HV, используемых для переключения вперед/назад цилиндров двустороннего действия, серия HSV разработана исключительно для открытия и закрытия трубопровода и сброса давления. Его можно устанавливать последовательно в воздуховоды без дополнительных монтажных оснований для экономии места для установки. Широко применяется для изоляции подачи воздуха перед капитальным ремонтом оборудования, защитного отключения основного воздушного контура средств автоматизации, переключения вакуумных трубопроводов и независимого управления источником воздуха в ответвленном контуре, он эффективно устраняет скрытые опасности, возникающие из-за остаточного давления во время технического обслуживания, и гарантирует эксплуатационную безопасность на месте.

5/2-ходовые механические распределительные клапаны с пружинным возвратом серии SOLH M5 имеют унифицированные интерфейсы с мелкой резьбой M5×0,8 во всей линейке продуктов. Эти пневматические клапаны без катушек переключают воздушные каналы, полагаясь исключительно на внешнюю механическую силу срабатывания, и автоматически сбрасываются в исходное состояние с помощью встроенных пружин после устранения внешней силы. Они служат основными компонентами миниатюрных пневматических сигнальных триггеров, широко используемых для позиционирования предела хода цилиндра, передачи сигнала обратной связи по положению и местного ручного пневматического переключения на автоматизированном оборудовании. Вся серия охватывает две основные категории: типы с механическим приводом (плунжер, роликовый рычаг, однонаправленный ролик) и типы с ручным управлением (кнопка, тумблер, грибовидная аварийная кнопка, кнопка поворотной блокировки), полностью взаимозаменяемые по размерам с основными механическими клапанами серии AirTAC M5 для прямой замены. Стандартная пятипортовая компоновка состоит из основного воздухозаборника P, рабочих портов A/B, соединенных с миниатюрными цилиндрами двойного действия, и двух отдельных боковых выпускных отверстий R1/R2, зарезервированных для установки миниатюрного глушителя для снижения шума выхлопа и блокировки внешнего проникновения пыли. Принята сбалансированная конструкция скользящего золотника, которая невосприимчива к помехам противодавления подачи воздуха; для обеспечения стабильного переключения клапана со сверхчувствительным откликом требуется лишь небольшое внешнее усилие. Несколько исполнительных головок являются дополнительными для соответствия различным условиям работы: прямой плунжер M5B для жесткого определения положения контакта, универсальный роликовый рычаг M5R, приводимый в действие кулачками и перегородками, однонаправленный ролик M5L для предотвращения неправильной работы в одном направлении, а также различные ручные кнопки и переключатели для ручного управления толчком и аварийного отключения на месте. Клапаны, изготовленные из твердого анодированного алюминия и снабженные износостойкими уплотнениями из нитрильной резины NBR, обеспечивают работу без смазки в условиях фильтрованного сжатого воздуха в пределах 0,05–0,8 МПа, обеспечивая срок службы, превышающий 10 миллионов циклов переключения. Специальные многостанционные коллекторные основания (серия M5M) доступны для централизованной подачи воздуха и модульной комплексной установки вместе с соответствующими адаптерами, микроглушителями и быстроразъемными соединениями. В отличие от 3/2-ходовых пилотных клапанов S3, эта 5-портовая серия M5 может напрямую управлять небольшими цилиндрами двойного действия или выдавать пилотные сигналы для приведения в действие главных электромагнитных клапанов. Типичные сценарии включают обнаружение монтажного приспособления на месте, автоматический реверс хода цилиндра, ручную отладку на месте и запуск небольшого пневматического логического сигнала автоматизации.

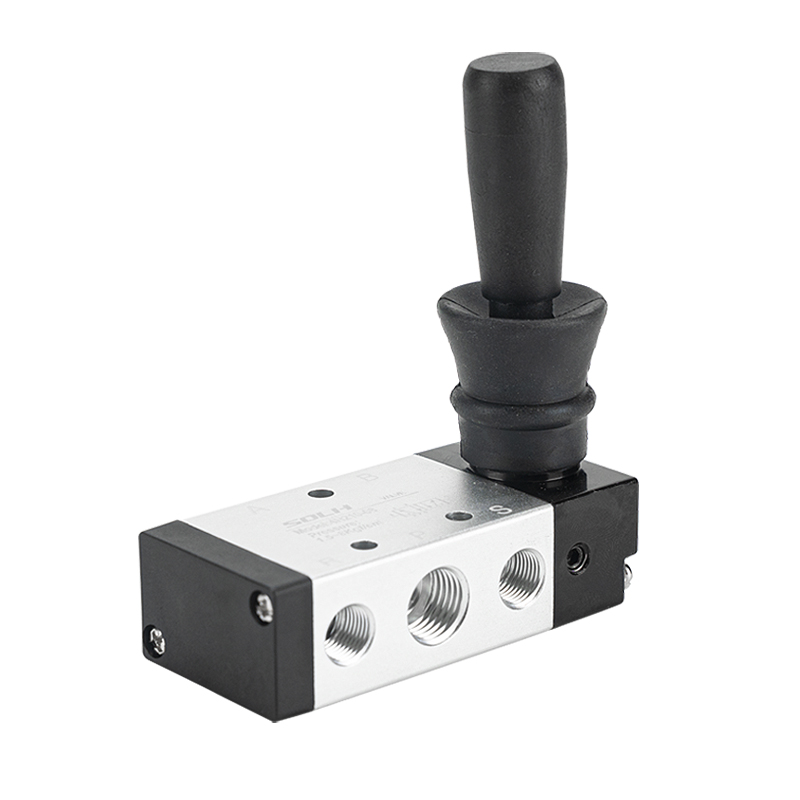

Распределители с ручным рычагом серии SOLH 4H разработаны в соответствии с основными промышленными стандартами и охватывают 5/2-позиционные и 5/3-позиционные конфигурации. Эти ручные клапаны золотникового типа, управляемые исключительно с помощью ручного рычага, без электромагнитных катушек или пневматических пилотных сигналов, широко используются для ввода в эксплуатацию оборудования на месте, аварийного защитного отключения и медленного управления цилиндрами двойного действия. Корпус из высокопрочного алюминиевого сплава и прецизионные золотниковые сборки оснащены двумя дополнительными конструкциями позиционирования: автоматическим пружинным возвратом и механической блокировкой со стальным шариком. Важно отметить, что монтажные размеры полностью соответствуют электромагнитным клапанам 4 В и пневматическим клапанам 4 А, что обеспечивает прямую замену и гибкое переключение между электрическими, пневматическими и ручными режимами управления в стандартных пневматических системах. Компоновка с пятью портами соответствует общим международным спецификациям: P служит основным входом для подачи сжатого воздуха; Порты A и B соединяются с двумя полостями цилиндров двойного действия для управления движениями выдвижения и втягивания; R и S — выхлопные отверстия, совместимые со стандартными глушителями для снижения шума выхлопа. Для моделей с 5/2 положениями варианты с пружинным возвратом автоматически возвращаются в исходное состояние после отпускания рычага, обеспечивая надежную защиту от непреднамеренных непрерывных действий; Самоблокирующиеся версии фиксируют положение золотника с помощью стального шарика и остаются зафиксированными до ручного переключения, что идеально подходит для длительных фиксированных рабочих состояний. Все 5/3-позиционные устройства имеют двойное стабильное позиционирование шара с тремя настраиваемыми нейтральными режимами. Закрытый центр (тип C) герметизирует все порты для блокировки цилиндров и предотвращения падения вертикально установленных приводов; Центр выхлопа (тип C) имеет вентиляционные отверстия A/B для сброса давления, что позволяет цилиндру свободно плавать во время ручного тестирования; Центр давления (тип P) подает сжатый воздух в оба рабочих порта для синхронного зажима и регулирования баланса сил. Работая на фильтрованном сжатом воздухе с давлением 0,15–0,8 МПа в условиях отсутствия смазки, клапаны стабильно работают при температуре от -20 ℃ до +70 ℃. Доступные спецификации варьируются от 4H200 до 4H400 с несколькими вариантами резьбы. Не имеющие электрических компонентов, клапаны обладают взрывобезопасностью без искр и хорошо подходят для легковоспламеняющихся, пыльных и производственных площадок с высоким уровнем риска. Они поддерживают монтаж на панели и установку основания, часто применяются при ручном вводе в эксплуатацию производственной линии, аварийном отключении пневматической цепи, контурах защитной блокировки и замене автоматических регулирующих клапанов.

3/2-ходовые ручные гидрораспределители серии SOLH 3L соответствуют стандартным отраслевым спецификациям и имеют нормально закрытую (NC) конструкцию по умолчанию, оснащенную автоматическим пружинным возвратом. Этот ручной пневматический клапан, управляемый посредством простого осевого перемещения рукоятки, не требует электрических частей или пневматических приводных сигналов, что делает его искробезопасным компонентом ручного переключения для пневматических цепей. Он широко используется для приведения в действие цилиндров одностороннего действия, включения-выключения цепей, пошагового ввода в эксплуатацию и систем защитной блокировки, особенно идеально подходит для отладки в полевых условиях, аварийного отключения и взрывоопасных рабочих сред. Трехпортовая компоновка соответствует универсальным отраслевым стандартам: P для основного впуска сжатого воздуха, A для рабочего выходного порта, соединяющего цилиндры одностороннего действия, и R для выпускного порта, совместимого со стандартными глушителями для снижения шума выхлопа. В нормальном состоянии встроенная возвратная пружина нажимает на прецизионный золотник, закрывая вход P; Порт A связан с портом R для сброса давления и поддержания закрытого безопасного состояния. Потянув за ручку вручную, золотник перемещается для подключения портов P и A для подачи воздуха, приводящего в движение цилиндр. После отпускания пружина мгновенно сбрасывает клапан, перекрывая поступление воздуха и стравливая остаточное давление, чтобы предотвратить непреднамеренную непрерывную работу. Клапан, изготовленный из прочного корпуса из алюминиевого сплава и прецизионных золотников с низким коэффициентом трения, обеспечивает работу без смазки и стабильные характеристики уплотнения. Четыре типоразмера: от компактного 3L100 до сверхпрочного 3L400 со спецификациями резьбы крышки M5, G1/8, G1/4, G3/8 и G1/2; Доступны варианты резьбы PT, NPT и G для удовлетворения глобальных требований к установке. Клапан поддерживает монтаж на панели и на основании, имеет идентичные установочные размеры с клапанами с пневматическим приводом 3А, что обеспечивает плавное переключение между ручным и пневматическим режимами управления. Без каких-либо электрических компонентов он обеспечивает работу без искр, подходящую для легковоспламеняющихся, пыльных и влажных цехов, обычно используется для ручного зажима, управления выталкивающим цилиндром, защитной блокировки обслуживания оборудования и комбинированных систем ручно-пневматического логического управления в сочетании с пилотными клапанами 3A.

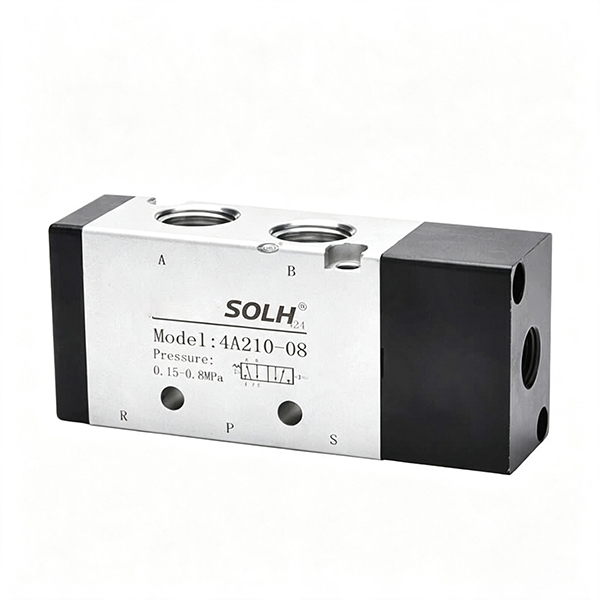

5/2-ходовые и 5/3-ходовые пневматические распределительные клапаны серии SOLH 4A являются полностью пневматическим аналогом классической серии электромагнитных электромагнитных клапанов 4V. Полностью управляемый внешними пневматическими управляющими сигналами, без катушек и электрических частей внутри, этот клапан обеспечивает взрывобезопасность и служит основным устройством управления для неэлектрических пневматических контуров, взрывоопасных зон и систем защитной блокировки. Он имеет высокоточную конфигурацию золотника и прочный корпус из алюминиевого сплава, имеет такие же установочные размеры и характеристики потока, что и серия 4V, что обеспечивает плавную прямую замену и модернизацию между электрическими и полностью пневматическими схемами управления. Стандартная пятипортовая компоновка соответствует универсальным отраслевым спецификациям: P для основного впуска подачи воздуха, A и B в качестве рабочих портов, соединенных с двумя камерами цилиндров двойного действия для регулирования выдвижения и втягивания, R и S в качестве выпускных отверстий, совместимых со стандартными глушителями для снижения рабочего шума. В линейке 5/2-ходовых клапанов предусмотрены варианты одинарного и двойного пневматического управления. Модели с одинарным пневматическим управлением переключаются при получении сигналов управляющего воздуха и автоматически сбрасываются в исходное состояние с помощью встроенных пружин, когда управляющее давление исчезает, обеспечивая надежную защиту. Варианты с двойным пневматическим управлением не имеют возвратных пружин и постоянно фиксируют текущее положение золотника после отключения управляющего воздуха, обеспечивая длительное позиционирование и удержание давления без постоянной подачи управляющего воздуха. 5/3-ходовые версии имеют исключительно двойной пневматический привод с тремя выбираемыми нейтральными конфигурациями: закрытый центр (тип C) герметизирует все порты для блокировки цилиндров и предотвращения вертикального падения; центр выхлопа (тип E) выводит порты A/B в атмосферу для сброса давления и ручного ввода в эксплуатацию; Центр давления (тип P) подает сжатый воздух в оба рабочих порта для синхронного зажима и регулировки баланса сил. Подходит для фильтрованного сжатого воздуха с рабочим давлением 0,15–0,8 МПа, вся серия поддерживает работу без смазки и надежно работает при температуре от -20 ℃ до +70 ℃. Широко применяемый на химических заводах, в окрасочных цехах, в горнодобывающей промышленности и других взрывоопасных средах, он взаимодействует с механическими клапанами, клапанами с ручным управлением и пневматическими пилотными клапанами для создания законченных полностью пневматических систем логического управления для цилиндров двойного действия.

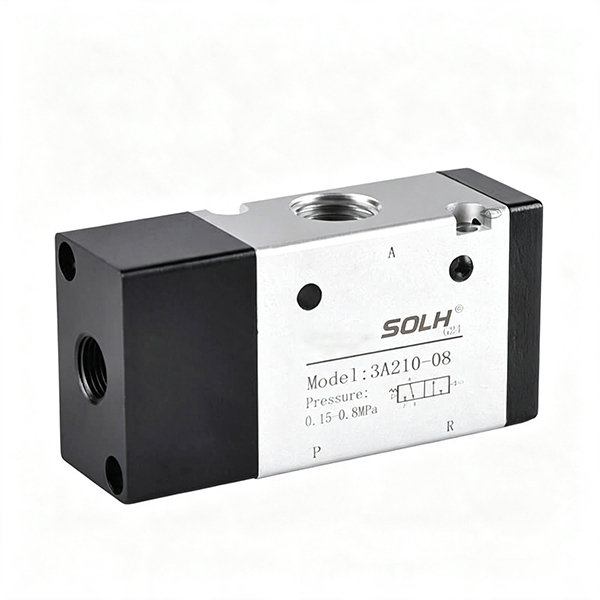

3/2-ходовые гидрораспределители серии SOLH 3A с внешним пневматическим приводом производятся в соответствии с основными отраслевыми стандартами. Эта серия, полностью управляемая пневматическим сигналом без каких-либо электромагнитных катушек, разработана для управления выдвижением, втягиванием и удержанием давления в пневматических цилиндрах одностороннего действия. Он служит важнейшим элементом управления безопасностью для полностью обесточенных пневматических цепей, взрывоопасных сред и отказоустойчивого промышленного оборудования. Стандартная трехпортовая компоновка соответствует универсальным промышленным определениям: P для основного входа подачи сжатого воздуха, A для рабочего выхода, подключенного непосредственно к цилиндрам одностороннего действия, и R для выпускного порта для сброса давления и быстрого пружинного сброса. Доступны две конфигурации управления. Модели с одинарным пневматическим управлением (3A×10) переключаются при получении сигналов внешнего воздуха и автоматически сбрасываются с помощью встроенных пружин после снятия сигнала управляющего воздуха, чтобы гарантировать безотказный сброс. Варианты с двойным пневматическим управлением (3A×20) имеют конструкцию золотника с защелкой, которая надежно фиксирует положение клапана даже после отключения управляющего воздуха для обеспечения длительного зажима и позиционирования. Изготовленные из высокопрочного корпуса клапана из алюминиевого сплава и прецизионно обработанных золотников, клапаны обеспечивают безмасляную работу в условиях фильтрованного сжатого воздуха с точностью фильтрации выше 40 мкм в диапазоне рабочего давления 0,15–0,8 МПа. Четырехмерные спецификации, от миниатюрного 3A100 до сверхмощного 3A400 с высоким расходом, охватывают резьбовые соединения от M5 до G1/2, а резьба NPT является дополнительной для зарубежных проектов. Не имея внутренних электрических частей, клапан обладает взрывозащищенными характеристиками и идеально подходит для легковоспламеняющихся, пыльных и влажных рабочих сред. Он поддерживает произвольную установку под разными углами и сборку коллекторов для модульных блоков клапанов, широко используемых в механизмах зажима заготовок, системах пневматической блокировки и станциях длительного позиционирования.
