Серия пневматических компонентов

Механическое пневматическое реле давления поршневого типа SOLH IS3000 полностью взаимозаменяемо с эквивалентными моделями SMC. Давление воздуха толкает встроенный поршень, приводя в действие микроконтактный переключатель 1НО+1НЗ с регулируемым диапазоном давления 0,1~0,7МПа, гистерезисом ≤0,05МПа и повторяемостью ±0,05МПа. Корпус из литого под давлением алюминия достигает степени защиты IP40, оснащен верхней регулировочной ручкой и градуированным окном для автономной настройки давления без источника питания. Стандартный порт Rc1/4, дополнительная резьба NPT1/4, версия с прокладкой IS3100 и вариант IS3010 для микронагрузки, предназначенный для ПЛК, а также дополнительная модель со световым индикатором. Его прочная поршневая механическая конструкция обеспечивает исключительную устойчивость к ударам и вибрации, стабильность на вибропитателях, молотках и штамповочных машинах без дрейфа сигнала или ложных срабатываний, характерных для цифровых электронных переключателей. Максимальная контактная нагрузка 1 А позволяет напрямую управлять миниатюрными электромагнитными клапанами или подключаться к цифровым входам ПЛК, что широко применяется для защиты основного источника воздуха от низкого давления, подтверждения положения зажима цилиндра и пневматической защитной блокировки для вибрационного оборудования. Он обеспечивает более высокую электрическую нагрузку, чем герконовые переключатели IS10, а также лучшую экономию и виброустойчивость, чем цифровые переключатели давления ISE30A.

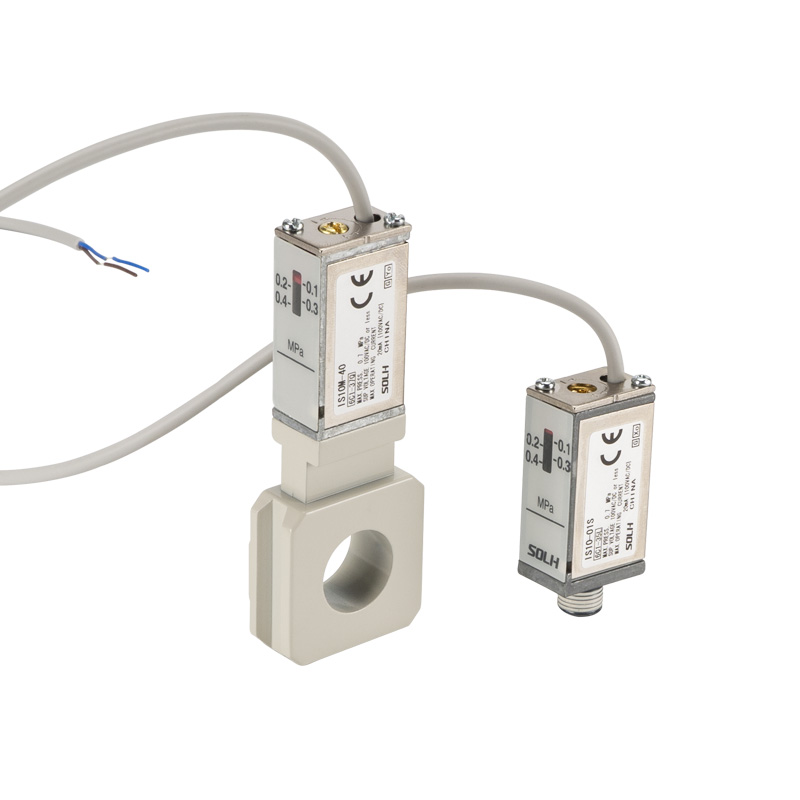

Бесконтактный герконовый пневматический переключатель давления SOLH IS10 полностью взаимозаменяем с соответствующими аксессуарами для блока подготовки воздуха SMC. Он работает за счет давления воздуха, приводящего в движение поршень, оснащенный магнитом, который приводит в действие герконовую трубку магнитным способом, отличается нулевым механическим истиранием контактов и отсутствием электрических искр, а срок службы гораздо дольше, чем у поршневых микроконтактных переключателей IS3000. Регулируемый диапазон давления составляет 0,1–0,6 МПа, а гистерезис контролируется в пределах 0,08 МПа. Боковое градуированное смотровое окно позволяет проводить автономную калибровку давления с помощью отвертки без источника питания. Доступны два типа монтажа: IS10-01S с линейной резьбой R1/8 и прикрепляемый IS10M, который крепится непосредственно к коллекторам AC FRL для экономии места в шкафу. Номинальная нагрузка на контакты достигает 1 А для переменного/постоянного тока 100 В, что позволяет напрямую управлять миниатюрными электромагнитными клапанами или подключаться к цифровым входам ПЛК. Миниатюрный и легкий, он служит стандартным устройством контроля давления для сигнализации низкого давления основного воздуха, подтверждения полного хода цилиндра и защитной блокировки пневматических цепей вибратора.

Многоканальное поворотное соединение SOLH MQR использует металлическое бесконтактное уплотнение с зазором со сверхнизким крутящим моментом 0,003 ~ 0,50 Н·м. Отсутствие резиновых уплотнительных колец позволяет избежать прилипания даже после длительного статического хранения. Доступен с 1/2/4/8/12/16 независимыми воздушными каналами без перекрестных утечек, работает при вакууме от -100 кПа до положительного давления 1,0 МПа. Опираясь на двойные подшипники, он достигает максимальной скорости вращения 3000 об/мин в обоих направлениях и совершает до 1 миллиарда оборотов, не требующих технического обслуживания. Оснащенный стандартными резьбовыми отверстиями M5 и не требующей смазки конструкцией, он исключает перекручивание трубопроводов для роботизированных соединений, поворотных индексных столов и поворотных цилиндров, широко применяется в вакуумной адсорбции ротационных приспособлений и непрерывной подаче воздуха для вращающихся автоматических машин электроники, упаковки и печати. Неподвижный корпус должен быть зафиксирован, а вращающаяся сторона должна быть соединена с гибкой муфтой; тяжелые радиальные и осевые нагрузки запрещены.

Миниатюрный мембранный насос SOLH PB1011A полностью взаимозаменяем с эквивалентными моделями SMC PB1011. Встроенный встроенный 3-портовый электромагнитный клапан постоянного тока 24 В обеспечивает прямое электрическое управление, а вариант пневматического пилота PB1013A предназначен для блокировки внешнего оборудования. Конструкция без вала полностью исключает утечку среды. Смачиваемые компоненты могут быть дополнительно изготовлены из полипропилена ПП или нержавеющей стали SUS316 в сочетании с композитными диафрагмами из ПТФЭ и уплотнениями из FKM, что обеспечивает превосходную стойкость к слабым кислотам, щелочам и органическим растворителям. Он обеспечивает регулируемый поток от 8 до 2000 мл/мин, работает с жидкостью вязкостью до 100 мПа·с с максимальной высотой сухого всасывания 2,5 м, работает с уровнем шума ниже 64 дБ(А) и обеспечивает срок службы диафрагмы 30 миллионов циклов. Жидкостные порты имеют стандартную резьбу Rc1/8 и дополнительную NPT1/8; В портах подачи и выпуска воздуха используется миниатюрная резьба M5. При установке необходимо, чтобы выпускное отверстие для жидкости было направлено вверх, чтобы избежать образования воздушных пробок. Широко используется для перекачки микрохимических жидкостей в полупроводниковых и фотоэлектрических линиях, подачи медицинских биохимических реагентов, подачи печатных красок и клея, а также точного дозирования химикатов для оборудования для очистки воды.

Беспитательное механическое пневмо-электрическое реле SOLH VR3200/VR3201 полностью взаимозаменяемо с соответствующими моделями SMC. Он преобразует сигналы давления воздуха в сигналы сухих контактов 1НО+1НЗ без внешнего источника питания для блокировки ПЛК, контроля давления и сигнализации неисправностей, с регулируемым давлением срабатывания в диапазоне от 0,1 до 1,0 МПа и встроенным микропереключателем, рассчитанным на высокую нагрузку. Доступны три варианта: открытый корпус VR3200 для сухих беспыльных шкафов управления; полностью герметичный корпус VR3201 с защитой от капель IP44 для влажных и пыльных станков и производственных линий; CE-сертифицированный VR3202 со специальной клеммой заземления для защиты от сильных электромагнитных помех и экспортного оборудования. Оснащенный стандартным воздухозаборником Rc1/8, латунным корпусом клапана, поршнем из ПОМ, возвратной пружиной из нержавеющей стали и уплотнением из NBR, он широко используется для подтверждения давления зажима цилиндра, обратной связи по отрицательному давлению в вакуумном патроне, предупреждения о низком давлении основного источника воздуха и преобразования сигналов во взрывоопасных цехах без электронных датчиков.

Пневматический глушитель серии SOLH AN полностью взаимозаменяем с эквивалентными глушителями SMC, охватывает весь диапазон размеров от микрорезьбы M5 до большого диаметра Rc2 дюйма, доступен в версиях из огнестойкой спеченной смолы и высокотемпературной спеченной медно-металлической версии. Он обеспечивает снижение шума на 25 ~ 35 дБ (А). Двухслойная композитная структура эффективно подавляет высокоскоростной ударный шум выхлопных газов от электромагнитных клапанов и цилиндров, блокирует разбрызгивание масляного тумана и поддерживает низкое противодавление выхлопных газов без замедления исполнительных механизмов. Вариант из смолы работает при температуре от -10 до 60 ℃ с огнестойким корпусом UL94-V0, а тип из спеченного металла выдерживает температуру до 150 ℃ для частых высокотемпературных условий выхлопа. Варианты подключения NPT и push-in. Засоренные сердечники глушителя можно очистить путем обратной продувки воздухом, что является важным аксессуаром для снижения шума для всех пневматических контуров.

Пневматические манометры серии SOLH G предназначены для измерения сжатого воздуха и подразделяются на тип G с задней резьбой для встраивания в панель и тип GA с боковой резьбой для линейного монтажа на трубе. Размеры циферблата варьируются от φ15 до φ63 с диапазоном измерения 0,2–1,5 МПа. Стандартная точность составляет ±3% полной шкалы, тогда как мини-G15 и G27 достигают ±5% полной шкалы. Варианты L, оснащенные красно-зелеными ограничительными кольцами, обеспечивают интуитивно понятную визуальную идентификацию состояния давления; большие циферблаты G53-L и G63-L гарантируют четкие показания с больших расстояний. Соединительная резьба включает M5, R1/16, R1/8 и R1/4. В комплект входят стандартные латунные фитинги, а для полупроводниковых газовых контуров высокой чистоты опционально предлагаются чистые версии, не содержащие меди и масла. Манометр имеет корпус из цинкового сплава/никелированного алюминия и ударопрочное окно из поликарбоната. Широко совместимые с электромагнитными клапанами, регуляторами и оборудованием автоматизации для мониторинга давления воздуха в режиме реального времени, все размеры полностью взаимозаменяемы с импортными эквивалентными манометрами.

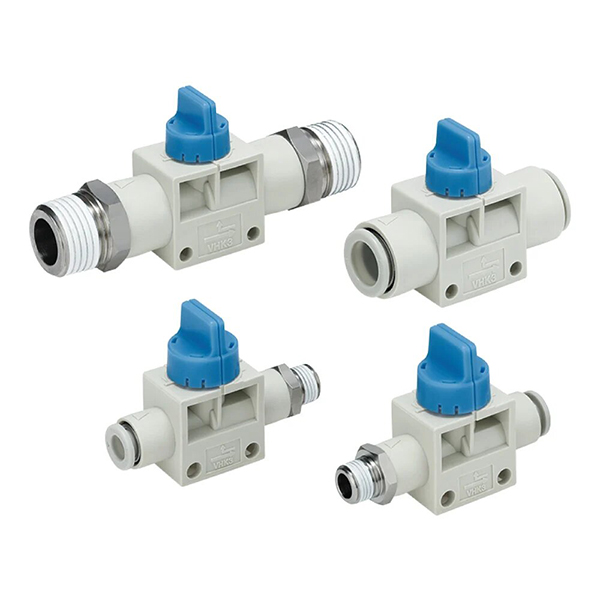

Ручной клапан SOLH VHK включает в себя 2/2-ходовой запорный клапан и 3/2-ходовой клапан сброса давления, полностью взаимозаменяемый с оригинальными клапанами SMC VHK. Благодаря прецизионному тарельчатому уплотнению собственной разработки, огнестойкому корпусу из ПБТ и медной катушке, он автоматически производится серийно с достаточным количеством точечных поставок. Он отличается поворотом на 90° с низким крутящим моментом и множеством вставных/резьбовых разъемов. 3/2-ходовая версия автоматически стравливает остаточное давление и широко используется для сброса давления перед электромагнитными клапанами, переключением вакуумных контуров и управлением подачей воздуха в компактных миниатюрных пневматических системах.

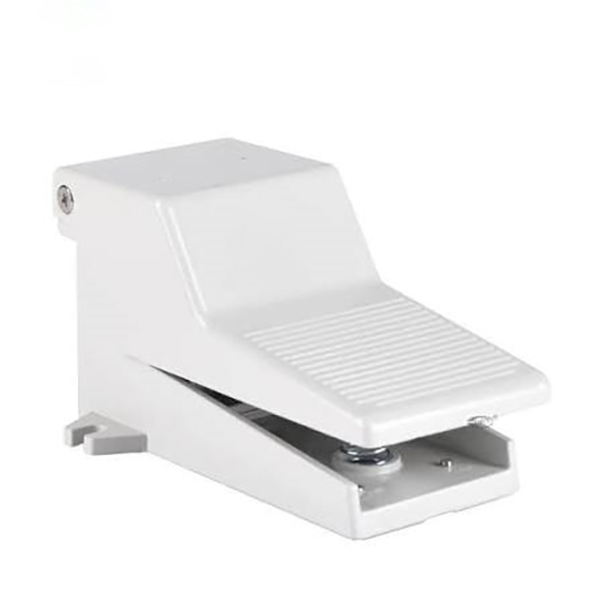

Пневматический ножной педальный клапан SOLH 4F имеет встроенный корпус из литого под давлением алюминия и полностью взаимозаменяем с эквивалентными моделями AirTAC. Созданный на основе собственной разработки технологии уплотнения с двойным выхлопом, он производится серийно на автоматизированных сборочных линиях с достаточными складскими запасами и стабильными поставками по всему миру. Доступный в версиях с самовозвратом, самоблокировкой и защитным ограждением с защитой от пыли и брызг IP54, он широко контролирует возвратно-поступательное движение цилиндров двойного действия для штамповки, клепки приспособлений и отладки цепей на месте. Высокий поток воздуха обеспечивает быстрый отклик, ударопрочная конструкция подходит для тяжелых условий эксплуатации и частой эксплуатации в промышленных мастерских.
